AMD-Xilinx MPSoC 和 Versal ACAP 系列均具有復雜的內部電源結構，其中包括全功率域 (FPD) 、低功耗域 (LPD) 、單個處理器電源域、外設等節點以及存儲器電源域。

這些域可以通過通、斷電，優化整個解決方案的功耗。并且允許在運行時進行動態電源管理，為當前用例實現最低功耗。在 MPSoC 和 Versal 器件中，系統電源管理均由專用 MicroBlaze 處理器控制。它由 MPSoC 器件中的平臺管理單元 (PMU) 和 Versal 器件中的平臺管理控制器 (PMC) 執行。

PMU 在 MPSoC 的運行中扮演著多種角色。這些角色可以概括為平臺管理：

• 在引導期間執行初始化。此過程使用 Sysmon 檢查電源、初始化 PLL、運行內置測試并在釋放 CSU 之前檢查錯誤。

• 在操作期間執行電源管理。PMU 可以關閉電源域或單個電源島或進入深度睡眠模式。一旦進入深度睡眠模式，PMU 也會暫停。只有 PMU 可以接收喚醒觸發信號。

• 監視系統的錯誤，并能夠通過專用 MIO 上的 PS_ERROR_STATUS 引腳在內部和外部報告這些錯誤。

• 為功能安全應用程序可能需要的更高級別的系統管理提供支持。例如，用戶可以上傳自己的更高級的PMU軟件來運行軟件測試庫（STL）。

電源管理角色很有趣，因為處理器中斷允許 APU、RPU 或 PL MicroBlaze 等電源主設備管理電源從設備。

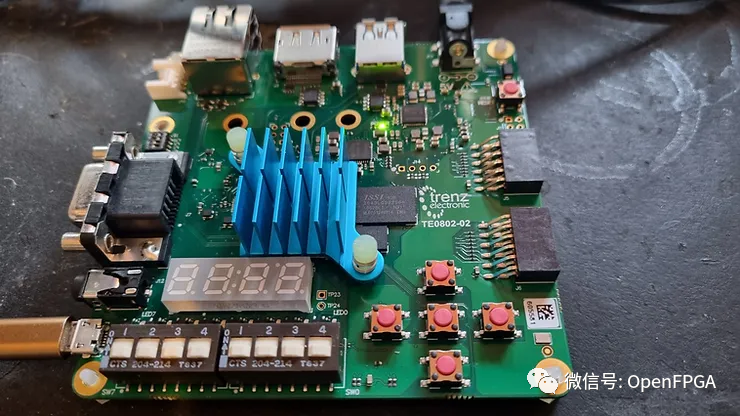

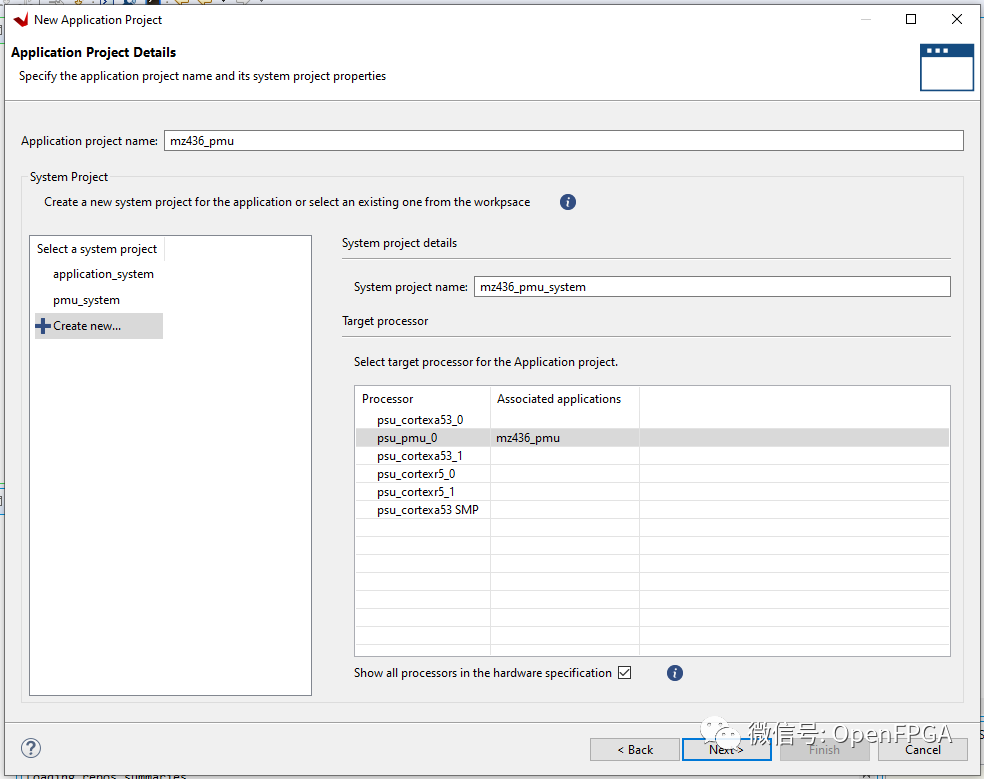

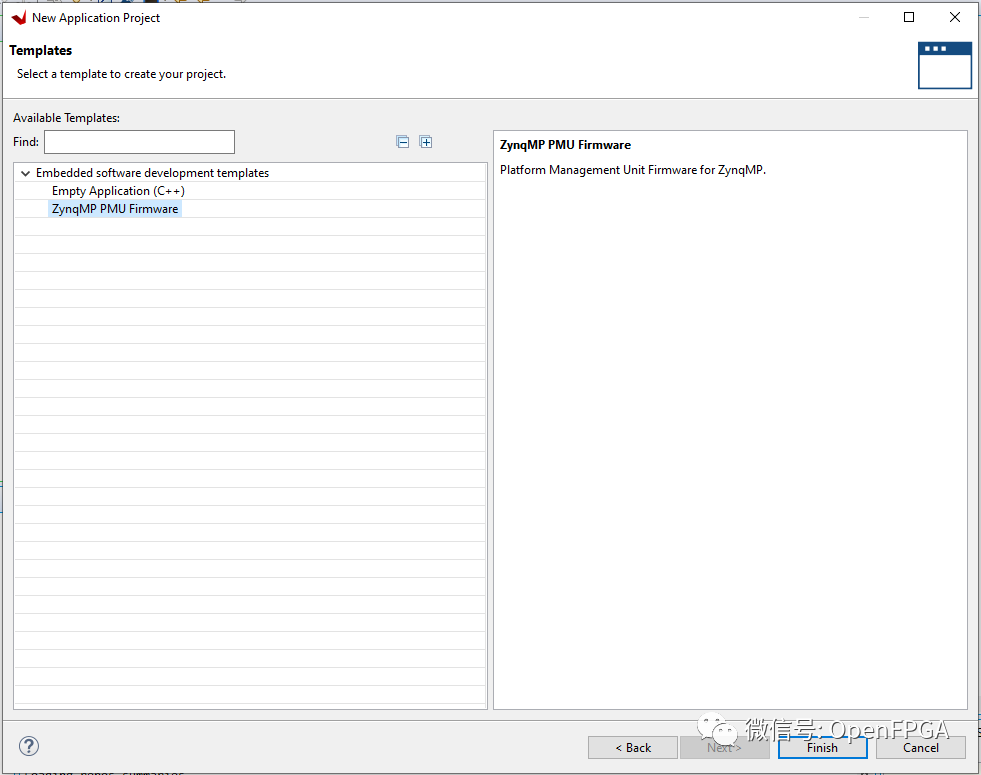

首先，我們需要創建 PMU 固件，該固件是在 Vitis 中的新應用程序向導中針對 PMU 處理器創建的?？驁D非常簡單，只使用 PS即可。

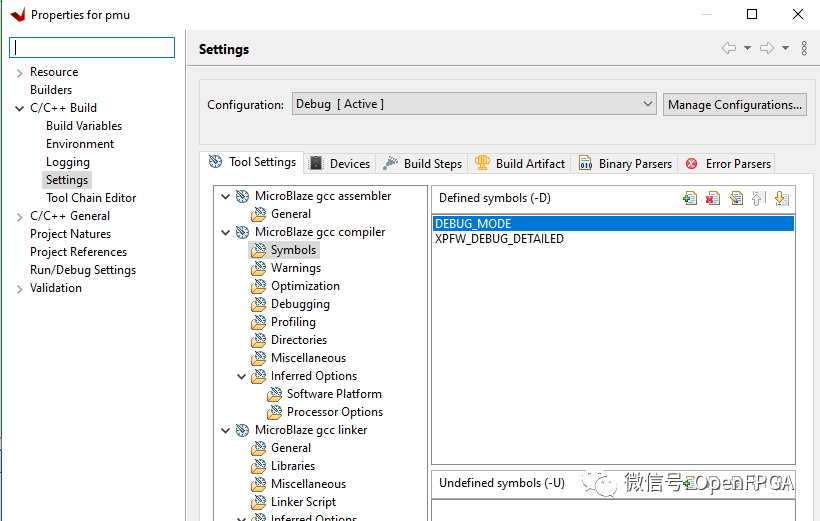

如果我們需要對 PMU 固件進行更改確保調試可見性，可以使用多個標志指示。這些在Zynq UltraScale+ MPSoC 軟件開發人員指南 UG1137 的第 139 頁上進行了定義，并且可以作為符號添加到 PMU 固件的 C/C++ 設置中。

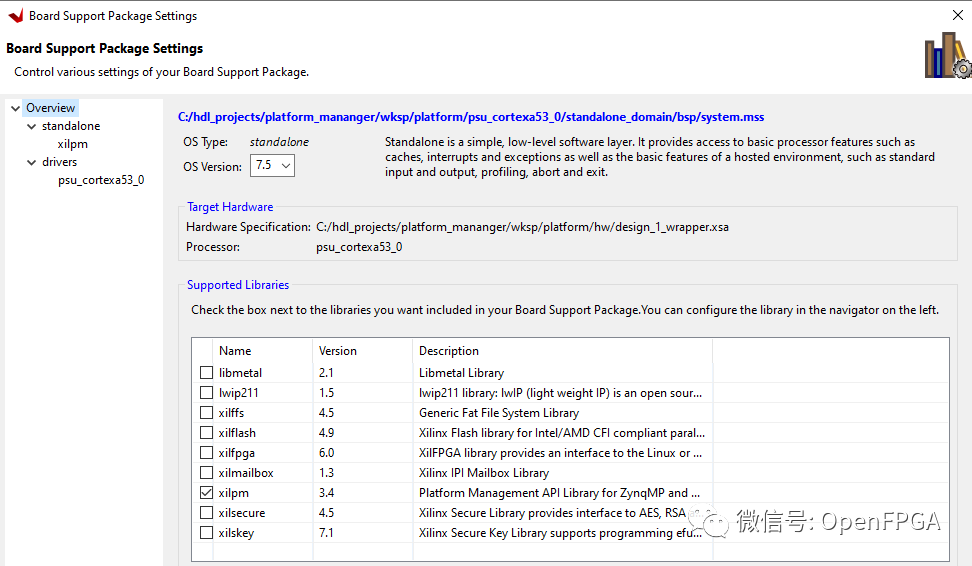

構建 PMU 固件后，我們需要在板支持設置中啟用 XilPM 庫。

在我們的應用程序 BSP 中啟用該庫時就允許應用程序與 PMU 及其電源管理軟件進行通信。運行該軟件使我們能夠觀察電源域和島的狀態，并根據需要關閉和打開域/島的電源。API 調用的完整列表在UG643中的操作系統和庫文檔集中有詳細說明。

?

https://docs.xilinx.com/r/en-US/oslib_rm/BSP-and-Libraries-Overview

?

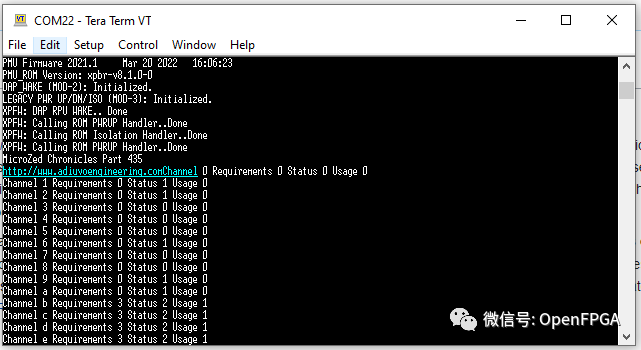

對于這個簡單的示例，創建一個應用程序，該應用程序將循環檢查所有電源島和域，并輸出節點狀態報告。

以下是上面使用的術語的一些定義

• 要求Requirements – 這些是每個節點的特定要求，并且對于每個節點/島/域來說都是不同的。

• 狀態Status - 顯示島、域或節點的狀態。對于 CPU 節點，顯示 CPU 狀態為 CPU OFF(0)、CPU Active (1)、CPU Sleep (2) 或 CPU suspending (3)。對于電源島，它只是位于打開 (1) 或關閉 (0) 的島。節點有三種狀態：開 (1)、關 (0) 和保留 (2)。

• 使用情況Usage – 節點當前未使用（0），由調用者獨占使用（1），節點被其他權力使用

該應用程序查看 Zynq MPSoC 中的所有 70 個電源島、節點和域，并通過XilPM 客戶端的源代碼pm_defs.h（https://github.com/Xilinx/embeddedsw/blob/master/lib/sw_services/xilpm/src/zynqmp/client/common/pm_defs.h）進行到節點的映射。

在加載 PMU 固件時，配置內存有兩個選項。

• 引導 ROM 加載 – 在這種情況下，PMU 由引導 ROM 加載并在 FSBL 之前開始運行。由于設備 IO 尚未配置，因此不會有終端輸出。但是，如果未找到 PMU 固件，F(xiàn)SBL 將報告警告。

• 由 FSBL 加載 - 在這種情況下，F(xiàn)SBL 加載 PMU 固件，然后 PMU 將能夠輸出其版本等。

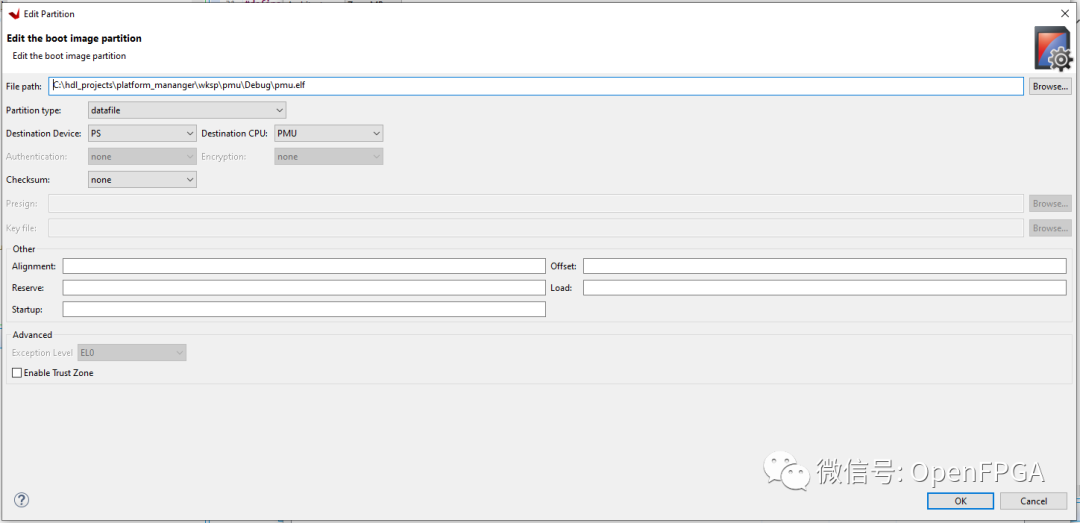

這些選擇引導 ROM 或 FSBL 加載由引導文件創建（bif 文件）中 PMU elf 的標記方式控制。如果 PMU elf 分區被定義為發往 PMU 的數據文件，它將由 FSBL 加載。

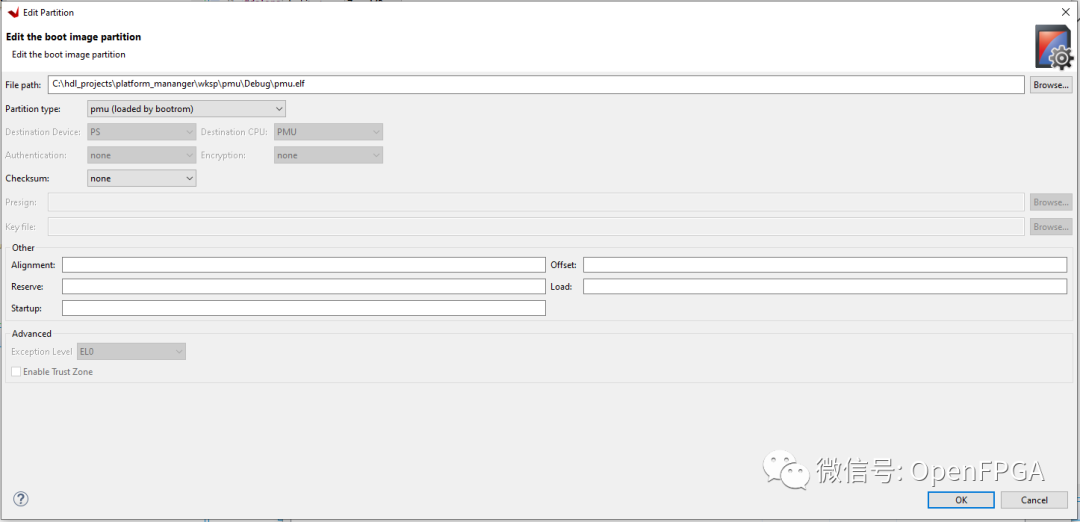

如果我們將分區類型設置為由引導ROM加載的PMU，它將由引導ROM加載。

如果我們想要調試應用程序，我們首先需要確保 PMU 在 FSBL 等之前加載并運行。這是因為如果不刪除安全門，PU MicroBlaze 在 XSDB 中不可見。

為此，我們可以使用 XSCT 并創建一個簡單的 TCL 腳本，如下所示。請注意，需要在應用程序中編輯軟件的名稱和路徑。

#Disable Security gates to view PMU MB target targets -set -filter {name =~ "PSU"}
mwr 0xffca0038 0x1ff
after 500 #Load and run PMU FW targets -set -filter {name =~ "MicroBlaze PMU"}
dow xpfw.elf
con
after 500 #Reset A53, load and run FSBL targets -set -filter {name =~ "Cortex-A53 #0"}
rst -processor
dow fsbl_a53.elf
con #Give FSBL time to run after 5000
stop

今天關于 PMU 就介紹到這里，后續我們會更詳細的介紹其功能。
