大部分開發者使用 BUFGCTRL 或 BUFGMUX進行時鐘切換，它們?cè)跁r(shí)鐘切換上可以提供無毛刺輸出。然而，了解所涉及的原理是有好處的。

當然，無論我們?cè)谕竭壿嬛惺褂媚姆N技術，重要的是要確保在進行時鐘切換時輸出上沒有毛刺。任何故障都可能導致下游邏輯的錯誤。

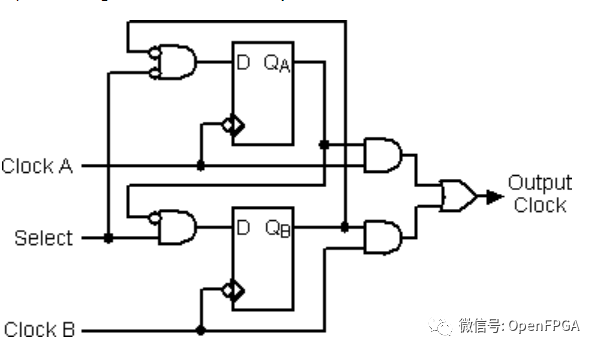

那么，讓我們看看如何僅使用邏輯門和寄存器產生無毛刺輸出的時鐘切換。Peter 大神介紹了如下電路。

使用兩個寄存器來存儲選擇信號的狀態。這些狀態在時鐘的下降沿更新，并且取消選擇的寄存器將其時鐘保持在復位狀態。由于下降沿，時鐘處于低電平，并且輸出時鐘保持低電平。它將保持低電平，直到所選時鐘變低（以更新其控制寄存器）并變高。

在 Vivado 中實現這一點很簡單。只需幾行代碼即可創建時鐘切換。

library ieee;

use ieee.std_logic_1164.all;


entity clk_sw is port(

 clk_a : in std_logic;

 clk_b : in std_logic;

 sel : in std_logic;

 clk_out : out std_logic);

end entity;



architecture rtl of clk_sw is


signal clk_a_reg : std_logic :='0';

signal clk_b_reg : std_logic :='0';


begin


cntrl_a : process(clk_a)

begin if falling_edge(clk_a) then clk_a_reg <= (not sel) and (not clk_b_reg);

 end if;

end process;


cntrl_b : process(clk_b)

begin if falling_edge(clk_b) then clk_b_reg <= sel and (not clk_a_reg);

 end if;

end process;


clk_out <= (clk_a_reg and clk_a) or (clk_b_reg and clk_b);


end architecture;

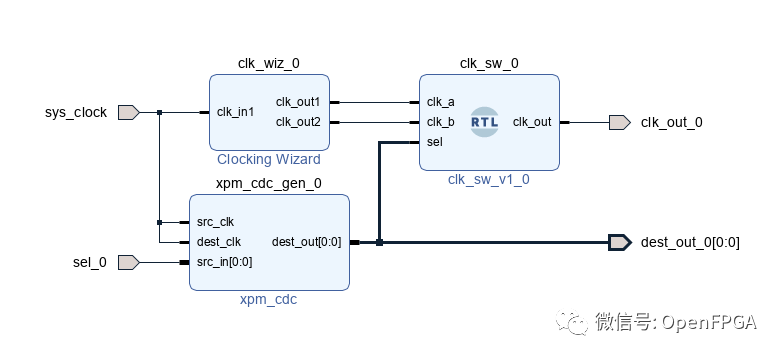

使用PLL將系統的時鐘 (100MHz) 劃分為兩個隨機且不相關的頻率。輸出時鐘引出到GPIO 引腳 。

使用 100 MHz 的 XPM 同步器宏來對其進行去抖。XPM 宏的輸出用于切換時鐘并路由至 GPIO 引腳 。

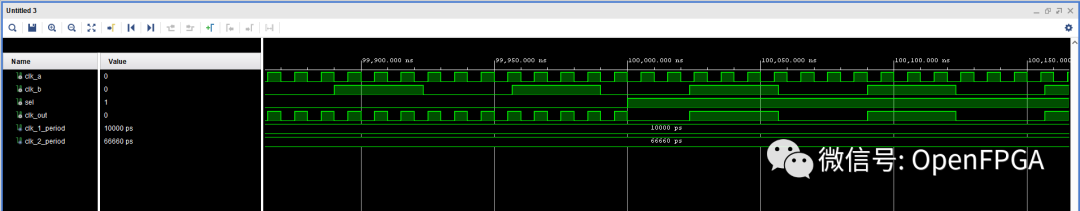

創建了一個簡單的測試平臺，可以在時序仿真中運行仿真，以確定實現中是否存在故障。

在上圖中可以看到時序仿真中沒有觀察到任何故障。

下一步是對電路板進行編程，并觀察在硬件中實現設計時設備中是否存在故障。

將頻率設置為 6.25 MHz 和 8.125 MHz。默認情況下，當選擇輸入為低電平時，將輸出 8.125 MHz 時鐘。將其切換至高電平將輸出切換至 6.25 MHz 時鐘。

當然，我們需要能夠確定切換發生時輸出上是否存在任何毛刺。因此，使用示波器監測內部同步選擇信號和時鐘輸出引腳。

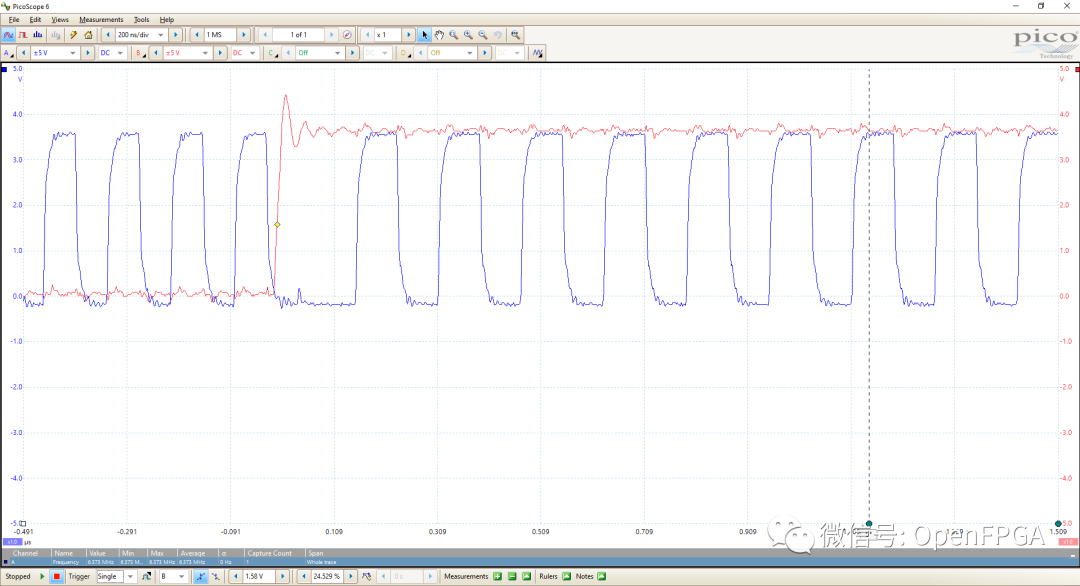

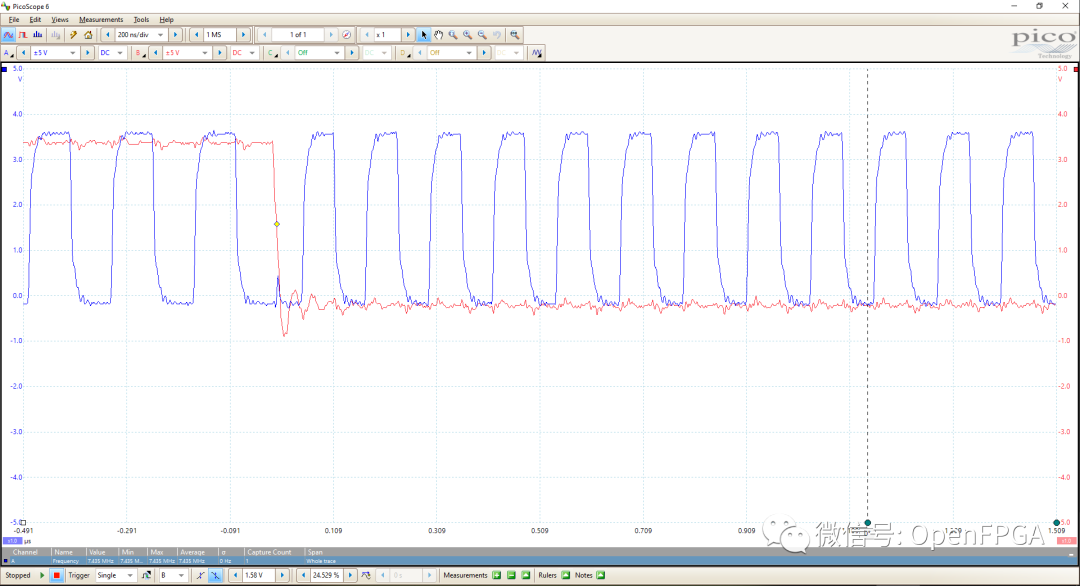

從下面觀察輸出時鐘時可以看出，當時鐘的選擇線改變時，在輸出時鐘線上沒有觀察到毛刺。

盡管現代 FPGA 包含更先進、功能更強大的時鐘管理和時鐘電路，但一些低端FPGA上這些電路并不存在，我們就需要自己去創建時鐘切換電路。
