用于家庭/工業安全的氣體探測器和地震警報系統

目的:

?探測可燃?xì)怏w/煙霧(如甲烷、丙烷、一氧化碳)和不尋常的地震運動或振動的存在。

?激活即時本地警報(在OLED顯示屏上)，并通過LoRaWAN網關向the Things Stack中的警報系統發送遠程通知。

?提供火警、氣體泄漏或地震活動的早期預警系統，加強人身及財產安全。

先決條件:

?Arduino (C/ c++)編程基礎。

?電子和傳感器的基本概念(特別是氣體和運動傳感器)。

?熟悉Arduino IDE或PlatformIO開發環境。

?了解LoRaWAN通信，以便向Things Stack發送關鍵警報。

所需材料和軟件：

硬件:

?WISBLOCK底座：RAK19003迷你底座板(用于緊湊的設計)

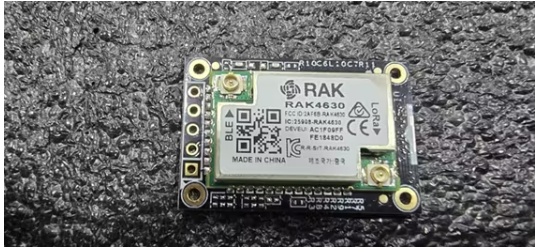

?WISBLOCK Core: RAK4630 Nordic NRF52840(集成LoRaWAN報警通信)

?WISBLOCK傳感器:

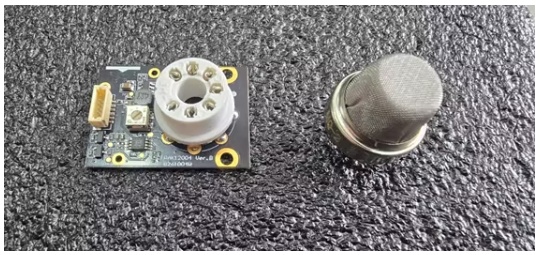

?RAK12004氣體傳感器(用于可燃?xì)怏w和煙霧)

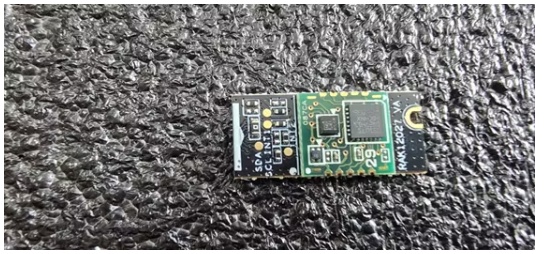

?RAK12027 Dimron D75地震傳感器

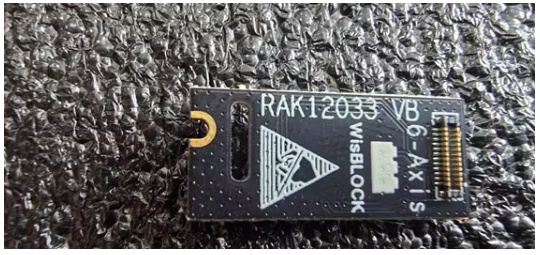

?IM-42652 6軸加速度計(用于一般振動檢測或設備運動)

?WISBLOCK Miscellaneous: RAK1821 OLED顯示屏

?其他組件/配件：

?WisGate Edge Lite 2 (LoRaWAN網關，用于遠程警報轉發)

?電池連接器電纜

?螺絲刀

軟件:

?Arduino IDE或PlatformIO

?用于RAK模塊的Arduino庫(例如RAKwireless_RAK4631_BSP)和用于傳感器的特定庫(例如，用于MQ2， D75， IMU如Adafruit_LIS3DH或類似，Adafruit_SSD1306, Adafruit_GFX)。

?RAK7268V2網關配置軟件。

?Things Stack(用于LoRaWAN網絡)和云物聯網平臺上的帳戶，用于接收警報(例如，與Telegram， SMS或電子郵件等通知服務集成的Things Stack)。

學習成果:

?能夠?qū)嵤┗诙喾N類型事件(氣體，地震活動，運動)檢測的安全系統。

?熟練處理氣體和運動傳感器數據，用于關鍵事件檢測和警報激活。

?具備配置本地(可視)和遠程(通過The Things Stack通知)警報的知識。

?具有針對安全和快速響應應用設計物聯網系統的經驗。

設置和實現步驟：

?硬件組裝：將RAK4631 (Core)模塊連接到RAK1903 (Mini Base Board)上。將傳感器(MQ2、Earthquake、Accelerometer)和OLED顯示器連接到相應的端口。連接電池線纜。

?開發環境配置：安裝Arduino IDE/PlatformIO，支持RAK4631板。為傳感器和OLED安裝必要的庫。

?節點編程(RAK4631)：

?編寫代碼來初始化并從MQ2氣體傳感器讀取數據。設置氣體/煙霧濃度的警報閾值。

?從D75地震傳感器(數字)和IM-42652加速度計讀取數據。實現檢測地震事件或異常振動的邏輯(例如，加速度的突然變化)。

?在OLED顯示屏上顯示當前傳感器狀態和活動警報。

?將RAK4631配置為L(zhǎng)oRaWAN節點。當檢測到警報(氣體或地震/運動)時，發送帶有事件類型的LoRaWAN警報消息。

?實現低功耗模式，保持設備活動和持續監控。

?網關配置(RAK7268V2)：將網關接入網絡，配置為與the Things Stack相連。

Things棧配置：

?進入Things Stack控制臺。

?注冊網關：添加RAK7268V2網關。

?創建應用程序：創建新的應用程序。

?注冊設備(RAK4631節點)：用其LoRaWAN憑據注冊設備。

?配置有效負載格式化器(解碼器)：編寫Javascript代碼來解碼警報有效負載(例如，一個字節用于警報類型，另一個字節用于嚴重性)。

?配置通知的集成：在“集成”部分，添加一個“Webhook”來發送通知到IFTTT、Zapier等服務，或者在收到特定的警報有效負載時直接發送通知到可以發送SMS/電子郵件/電報消息的服務器。

?測試：進行模擬測試：在MQ2傳感器附近放置氣源(例如，未點燃的打火機)，或震動地震傳感器/加速度計，以驗證本地和遠程警報是否正確激活。

挑戰和故障排除提示：

?氣體傳感器校準：MQ2氣體傳感器需要初始“老化”期(幾個小時)來穩定。校準可以是復雜的，并取決于具體的氣體和所需的濃度。了解它們的局限性和潛在的誤報是至關重要的。

?假警報：調整運動/地震傳感器的閾值對于避免日常振動(例如，行人，附近車輛)的假警報至關重要。檢測邏輯必須是健壯的。

?通信可靠性：對于安防系統來說，LoRaWAN的通信可靠性至關重要。確保在安裝位置有良好的覆蓋，并盡可能考慮冗余。

?電源：對于安防系統來說，備用電源(電池)和對其狀態的持續監控對于確保不間斷運行至關重要。

評估標準:

?該系統可準確檢測可燃?xì)怏w/煙霧和地震事件/振動的存在。

?本地警報立即清晰地顯示在OLED顯示屏上。

?遠程通知可靠且及時地發送到Things Stack和配置的警報服務。

?系統穩定，最大限度減少誤報。

?該代碼是高效的，功耗允許連續監控。

本文編譯自hackster.io
