在升壓電路中，功率電感起什么作用？升壓IC是啥原理？
時間：2025-06-21 17:47:16
手機看文章
掃描二維碼
隨時隨地手機看文章
用過DC/DC類降壓IC和升壓IC的朋友都清楚，DC/DC類IC的外設電路基本一致，都會用到二極管、電感、電容等關鍵元器件，這與芯片的工作原理密切相關。今天就和大家分享一下升壓電路中電感的作用，以及升壓IC的原理。
電感是儲能元器件，在升壓電路中起著儲能作用，具有充電和放電兩個過程。其充電過程如下所示。
PWM信號控制MOS管處于關斷狀態，這時候電感開始放電，由于流過電感的電流不能發生突變，所以電感的放電過程是緩慢的，輸入電壓和電感所產生的電壓疊加通過二極管給輸出電容充電，并給負載供電。電容輸出端就是升高后的電壓。
降壓電流的拓?fù)浣Y(jié)構中，主要是MOS管、二極管以及電感的位置不同，電壓也是起到充放電作用。
功率電感在DC/DC的升壓電路和降壓電路中都是必不可少的，由于DC/DC類開關電源IC都是采用PWM控制的，電感在電路中起到充放電作用來實現IC的功能。升壓電路和降壓電路的原理類似，只是電感、功率開關以及二極管的位置不一樣，下面介紹功率電感在升壓電路中的作用。

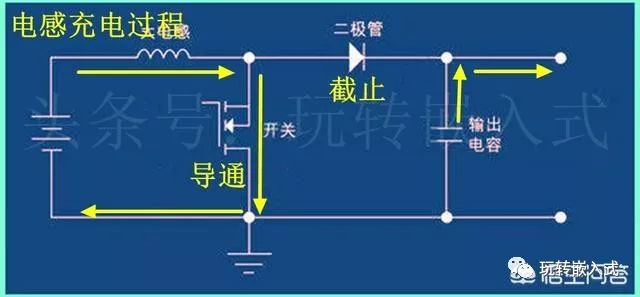

01【電感的充電過程】電感是儲能元器件，在升壓電路中起著儲能作用，具有充電和放電兩個過程。其充電過程如下所示。
此時PWM控制MOS管處于導通狀態，所以電感的右側和GND是導通的，低壓端的電流由正極經過電感和功率開關回到GND，電感儲能。
這時候二極管是截止的，輸出電容之前所儲存的電能給負載供電。

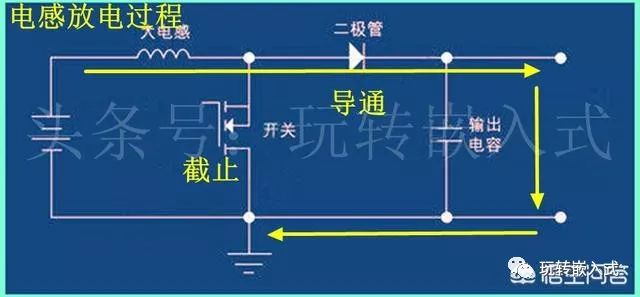

02【電感的放電過程】PWM信號控制MOS管處于關斷狀態，這時候電感開始放電，由于流過電感的電流不能發生突變，所以電感的放電過程是緩慢的，輸入電壓和電感所產生的電壓疊加通過二極管給輸出電容充電，并給負載供電。電容輸出端就是升高后的電壓。
開關電源中有一個非常重要的概念，就是開關頻率，比如常見的180KHz和400KHz，這就是指PWM的頻率，或者說是MOS管的開關頻率，頻率越高輸出電壓的波形也平滑、紋波越小，但是對開關管的相應速度也就要求越高。

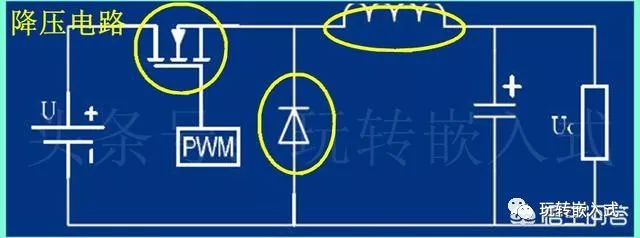

03【DC/DC降壓電路的拓?fù)浣Y(jié)構】降壓電流的拓?fù)浣Y(jié)構中，主要是MOS管、二極管以及電感的位置不同，電壓也是起到充放電作用。
用過DC/DC升壓IC和降壓IC的朋友都知道，IC的外設電路基本一致，主要由電感、二極管以及電容構成。
