為了測量電流，我們通常使用電阻形式的分流器，其上的壓降與流過電阻的電流成正比。
例如，當電流為 10A 時，0.1Ω 電阻上的壓降為 1V。即使沒有額外的放大器，1V 的電壓也很容易通過 ADC 等設備進行測量，但遺憾的是，在這種條件下，0.1Ω 電阻上將發出 10W 的功率。我們可以使用阻值較低的電阻來減少功率損耗，但我們需要一個能響應較低電壓值（如 100mV）的測量系統。對于高交流電壓值，則需要使用變壓器。另一種解決方案是使用霍爾效應傳感器，它還能在電流測量電路和電壓輸出之間提供隔離。

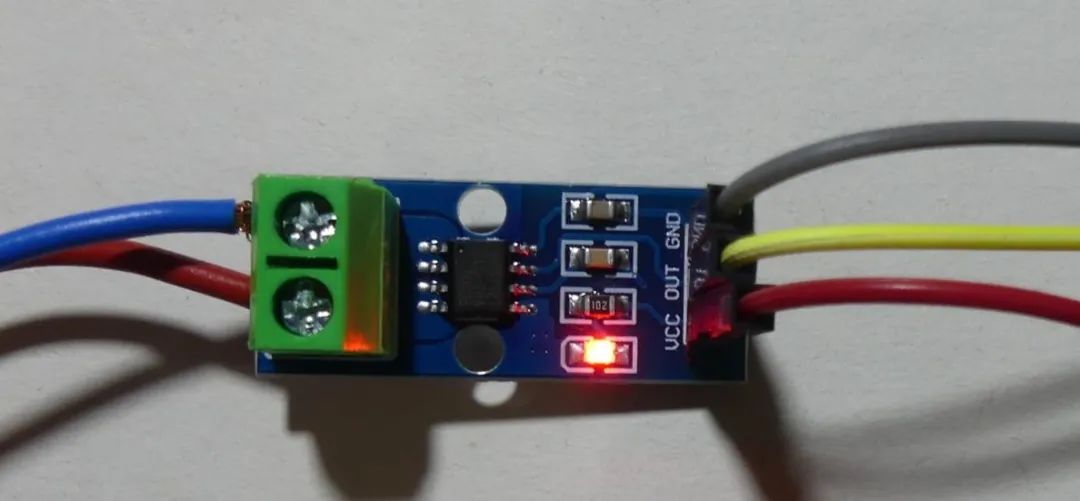

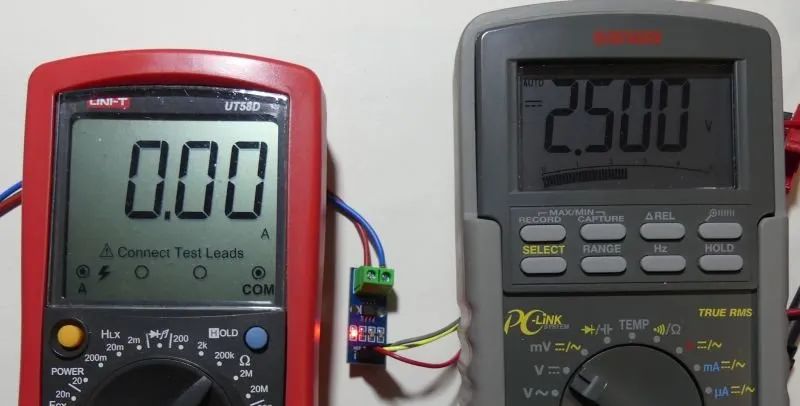

霍爾效應 U->I 轉換器的一個例子是 ACS712ELCTR-20A-T 電路，其測量范圍為 20A，隔離有效值為 2.1kV。為方便起見，我們將使用一個焊接有 ACS712 芯片和引線的現成 ME067 模塊。我們?yōu)殡娐诽峁?5V 電壓，在測量電路中沒有電流流動的情況下，我們將在輸出端獲得 2.5V 電源電壓的一半。根據電流流動的方向，電壓值將相對于最初的 2.5V 降低或升高。對于該電路，電壓變化與電流的關系為 100 mV/A，不同測量范圍的電路具有不同的 mV/A 比值。

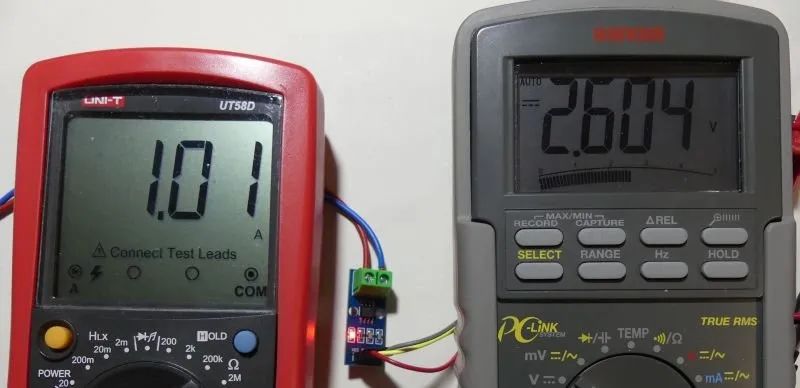

電流為 1.01A 時，輸出端電壓為 2.604V：

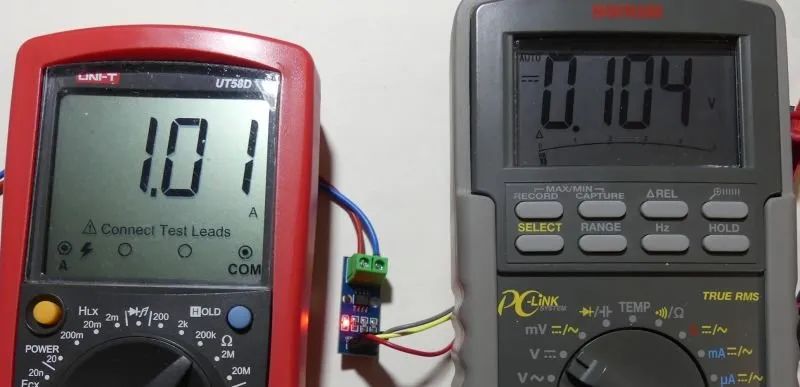

讓我們使用萬用表的 "rel "功能，觀察電流為 1A 時電壓為 2.5V 的變化：
電流為 100mA 時，輸出電壓會相應降低：

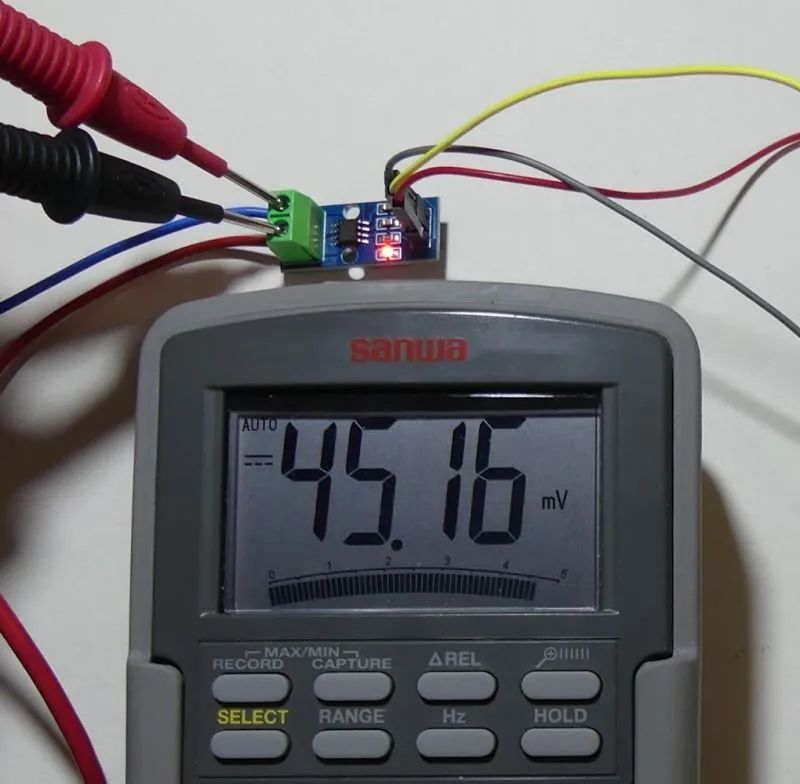

重要的是測量電路電阻低、壓降低、功率損耗低，10A 時，模塊連接器上的壓降僅為 45mV：

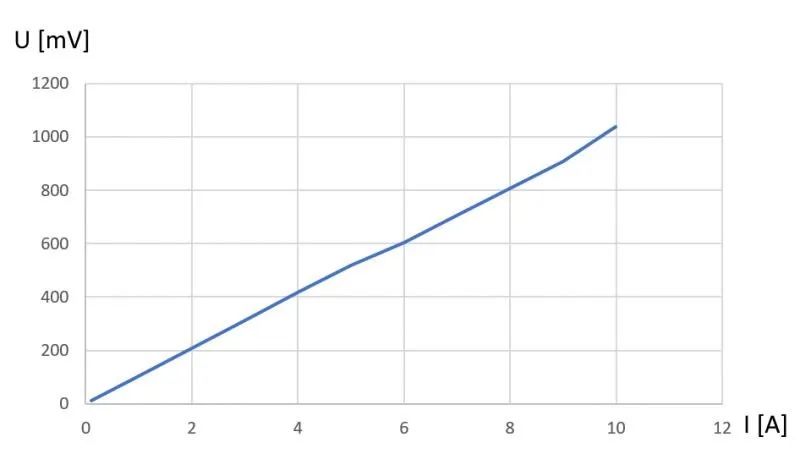

萬用表電流值從100mA到10A時的讀數：
測試是在工作條件下進行的，會出現一些線路失真，但我們可以假定 I->U 轉換特性是線性的，使用該模塊可以降低功率損耗，并與測量電路隔離。您在設計中是否使用過基于霍爾效應的電流測量？
