看到科學家和工程師怎么利用(從積極的意義上來說)有些晦澀的基本物理原理來創造出創新的傳感器，總是很有意思。
例如，光纖在數據鏈路中的用途是眾所周知的，范圍涵蓋從短距離的板間和機箱內路徑到跨越數千公里的路徑。它們不受EMI/RFI(電磁干擾/射頻干擾)和外部電子設備的影響，非常適合高干擾情況下的數據鏈路。此外，它們還可用作應力和壓力傳感器。然而，光纖對無休止的電磁的抗擾性只有在正確的環境和特殊的布置下才有效。有一種技術可以利用法拉第效應(又叫法拉第旋轉，磁致旋光)，即光穿過磁場時偏振平面的旋轉；這個磁場可以由電流引起(圖1)。電流越大，磁場越大，因此偏振旋轉越大。1845年，Michael Faraday (邁克爾·法拉第)在研究磁場對平面偏振光波的影響時，首次觀察到了這種效應。

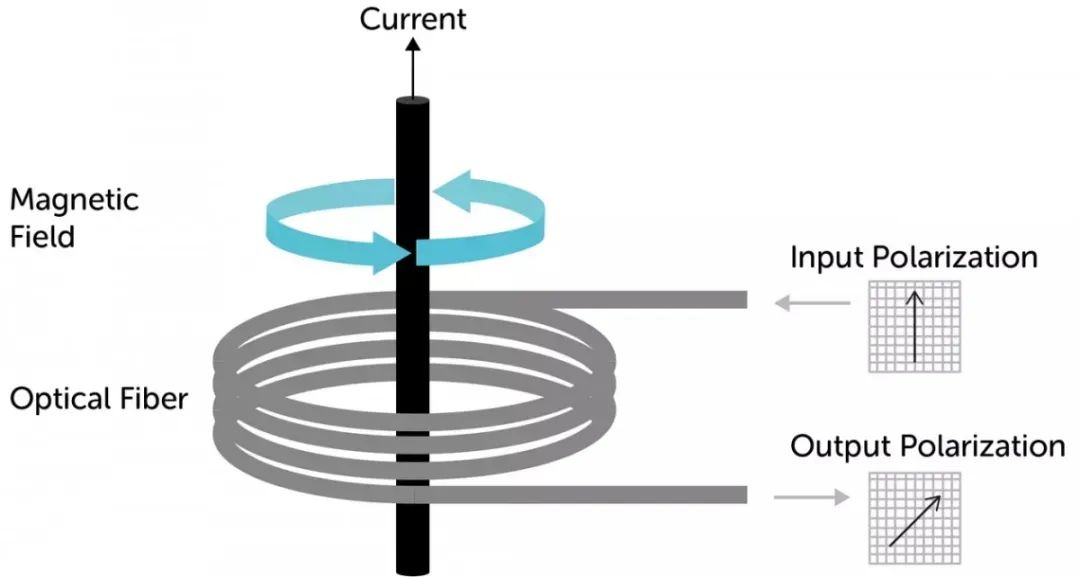

圖1這是光纖電流傳感器中由于電流通過導體而導致光偏振旋轉的示意圖。
資料來源：Fibercore/Humanetics
法拉第效應
將磁場強度與旋轉角度聯系起來的比例常數稱為Verdet常數，以法國物理學家Marcel émile Verdet的名字命名，他在19世紀70年代末研究并量化了這種關系。Verdet常數是衡量特定材料中法拉第效應強度的指標，數值大表明該材料具有越強的法拉第效應。如果只需要了解法拉第效應就可以構建出可行的電流傳感器，那就太好了，但在光學和電磁物理領域，這絕非易事。從原理上講，只需將光纖纏繞在載流導線上，即可利用Verdet常數來換算出電流值。顯然，這種實現方式提供了一種高電壓值電流隔離的重要特性，這在電源相關應用中是一個重要的優勢。當然，還有一些微妙的細節問題，比如在將法拉第效應用作實際的電流傳感器的過程中需要克服的現實問題。正如預期的那樣，任何振動或熱波動都會影響沿光纖的偏振狀態，因此光纖必須與這些影響隔離，但仍要保持對磁場引起的偏振旋轉的靈敏度。該解決方案需要一種與傳統數據鏈路所使用的光纖截然不同的獨特光纖。一種被稱為旋轉高雙折射(SHB)光纖的先進光纖結構，可它能在微觀尺度上保持偏振，但在宏觀尺度上雙折射為零，而制造這種光纖是一項挑戰。為了達到這種效果，用于制造光纖的玻璃需要經過精確的快速旋轉，使偏振軸不斷旋轉，沿光纖每隔幾毫米旋轉一圈。因此，盡管光纖上存在機械應力，但光纖結構仍能保持圓偏振，而且仍能保持對法拉第效應的靈敏度。
用于電流檢測的光纖
通過仔細平衡光纖的旋轉間距和被精確控制的雙折射水平，可以設計出能克服卷繞過程中彎曲應力影響的光纖，且仍能對法拉第效應保持敏感。因此，可以使用更長長度的旋轉光纖，這樣就可以得到線圈更多、線圈直徑更小的光纖，從而獲得更高的靈敏度。毫不奇怪，在光纖基礎上構建電流傳感器的過程遠不止這一個復雜而微妙的步驟(圖2)。輸入激光束的圓偏振必須穩定，因此需要在傳感器光纖之前安裝偏振控制光纖。反過來，這些光纖又需要大量的支持：1/4波片、保持光的偏振狀態的延遲環、調制器光纖和單偏振Zing光纖。Fibercore的Zing光纖是一種在特定波長范圍內只支持一種偏振模式的光纖。

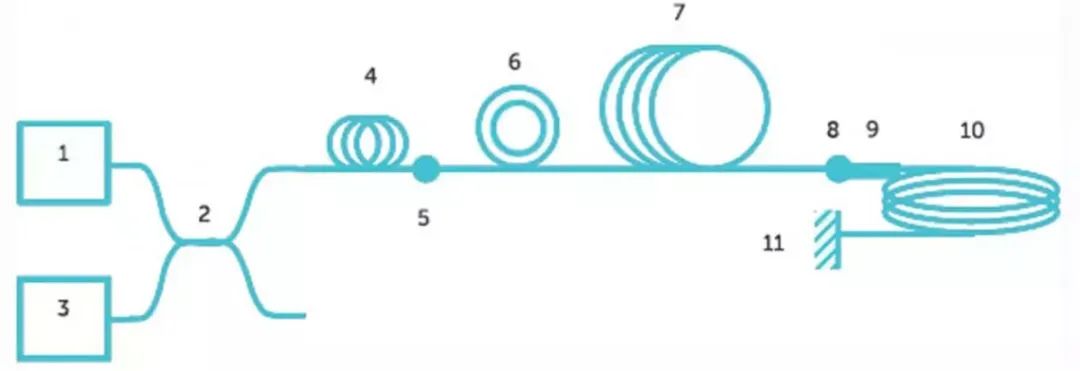

圖2高靈敏度光纖電流傳感器的光學原理圖：
(1)寬帶摻鉺光源，(2)耦合器，(3)光電檢測器，(4)偏振器，(5)45°接頭，(6)光纖調制器，(7)900米長延遲線圈，(8)45°接頭，(9) 1/4波片，(10)16m高雙折射旋轉(HiBi)光纖，(11)鏡子。資料來源：Fibercore/Humanetics
基于光纖的傳感器有什么功能
通過仔細控制信號鏈中的每個階段并優化每個元件，傳感器可以提供高靈敏度和高精確度。IEEE(電氣與電子工程師協會)光波技術雜志1989年發表的一篇詳細技術論文“采用高雙折射旋轉光纖的電流傳感器”(Electric Current Sensors Employing Spun Highly Birefringent Optical Fibers)，介紹了基本的光學物理理論和必要的方程式，還包括實際的安裝示例。這似乎是一個不錯的實驗室項目，但這些光纖電流傳感器(FOCS)是否已在實地安裝或測試？作為這些傳感器的領先供應商，英國Fibercore表示，這些傳感器已在中國的全國配電網絡中使用，其他地方也正在安裝。該公司認為，這種傳感器的優點之一是其固有的電隔離功能，并且大多數光學器件和電子器件都可以在一定距離外安裝和操作，只有傳感器頭需要靠近載流導線安裝。這并不是光纖在數據鏈路之外的唯一用途。Fibercore網站介紹了這些光纖的許多其他用途，其中許多用途基于高度專業化的制造技術，可以控制和管理光波長、偏振、反射和許多其他屬性，從而可以制造出能應對特殊挑戰的傳感器。我“有那么點兒”知道其中一些其他用途，但也有許多我沒有意識到的用途。高純度、超精密光纖技術最初是為數據鏈路而設計的，但經過改良和演變后，其應用領域卻截然不同，這是又一個例子，說明科學家和工程師是怎么看到先進的“別處”， 并想出如何以新的創新方式加以利用的。您見過的最"抽象"或最奇特的傳感原理是什么？為了實現必要的性能，必須找出并克服哪些限制因素和誤差來源？是誰首先提出這些想法的？畢竟，即使理論存在，許多想法也并不為人所知。、
