LED驅動電路的工作原理及其驅動電路分享
近年來,高亮度LED照明以高光效、長壽命、高可靠性和無污染等優點正在逐步取代白熾燈、熒光燈等傳統光源。在一些應用中,希望在某些情況下可調節燈光的亮度,以便進一步節能和提供舒適的照明。常見的調光有雙向可控硅調光、后沿調光、ON/OFF調光、遙控調光等。可控硅調光器在傳統的白熾燈等調光照明應用已久,且不用改變接線,裝置成本較低,各品牌可控硅調光器的性能和規格相差不大,但是其直接應用在LED驅動場合還存在著一系列問題。led驅動電路是一種用于可控硅調光器的電路,分為兩類AC/ DC轉換和DC/ DC轉換兩類,又根據驅動原理的不同,可以分為線性驅動電路和開關驅動電路。LED在具體的使用時,要注意驅動電路的選用。LED 驅動電路除了要滿足安全要求外,另外的基本功能應有兩個方面:根據能量來源的不同,LED驅動電路總體上可分為兩類,一是AC/ DC轉換,能量來自交流電,二是DC/ DC轉換,能量來自干電池、可充電電池、蓄電池等。根據LED驅動原理的不同,又可以分為線性驅動電路和開關驅動電路。在需要使用比較多的led產品時,如果將所有的LED串聯,將需要LED驅動器輸出較高的電壓:如果將所有的LED并聯,則需要LED驅動器輸出較大的電流。將所有的LED串聯或并聯,不但限制著LED的嚴使用量,而且并聯LED負載電流較大,驅動器的成本也會增加,解決辦法是采用混聯方式。串、并聯的LED數量平均分配,這樣,分配在一個LED串聯支路上的電壓相同,同一個串聯支路中每個LED上的電流也基本相同,亮度一致,同時通過每個串聯支路的電流也相近。
輸入過壓保護主要針對的是雷擊或市電沖擊產生的浪涌。當DC電壓通過“+48V、GNG”兩端進入電路,并經過R1電阻進行限流時,若后續線路發生短路,R1的電流會增大,進而導致其兩端壓降也相應增大。一旦壓降超過1W,保護機制會自動啟動,使R1的阻值迅速增加至無窮大,從而有效保護+48V輸入電路免受負載影響。經過限流后,電壓會進入整流橋進行進一步處理。
LED驅動電路是一種電源電路,用于將輸入的電源電壓轉換為適合LED的直流電壓,以驅動LED正常工作。LED驅動電路的主要功能是將交流電壓轉換為恒流電源,并同時完成與LED的電壓和電流的匹配。
LED驅動電路的工作原理是首先將輸入的交流電壓通過整流器整流成直流電壓,然后通過濾波器將直流電壓進行濾波,以保證輸出電流的穩定性和平滑性。接下來,通過驅動器將直流電壓轉換為適合LED的恒流電源,并控制LED的亮度。驅動器可以采用各種不同的電路和元件,如晶體管、運放、PWM控制器等,以實現電流的調節和控制。
LED驅動電路的作用是確保LED能夠正常工作,并提高其可靠性和壽命。由于LED的發光效率與電流成正比,因此需要控制電流的大小以確保其正常發光。同時,由于LED的導通電壓較高,因此需要采用適當?shù)尿?qū)動電壓以確保其正常工作。此外,為了提高LED的使用壽命,需要控制其工作溫度和電流密度。
總之,LED驅動電路是一種重要的電源電路,能夠提高LED的使用壽命和可靠性,并具有高效、節能、環保等優點。在照明領域得到廣泛應用。

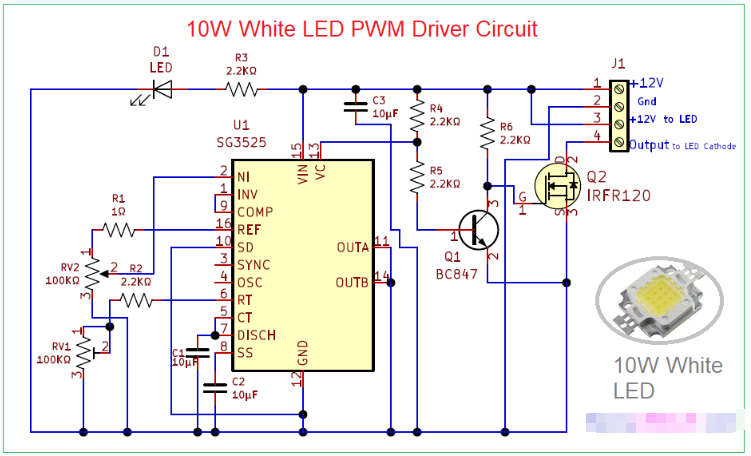

1、使用IC SG3525A的10W白光LED PWM驅動電路圖
使用IC SG3525A設計的簡單且易于構建的10W白光LED PWM驅動電路。 On Semiconductor 的 IC SG3525A 是一款脈寬調制器控制電路,用于設計所有類型的開關電源時,可提供更高的性能和更少的外部部件數量。
IC SG3525A 的工作電壓范圍為 8.0V 至 35V。它可以在 100Hz 至 40KHz 范圍內振蕩輸出頻率,適合大多數LED 驅動電路設計。它具有鎖存 PWM 功能以防止出現多個脈沖。該 IC 采用 SMD 和 THT 封裝。

IC SG3525 用作 10W 白光 LED PWM 驅動器。這里振蕩器頻率范圍 (fosc) 由振蕩器定時電阻器 RT 和振蕩器定時電容器 CT 的值決定。
在此LED 驅動電路中,一個 10 瓦白光 LED 以 +12V 連接到 LED 引腳并輸出到 LED 陰極。 MOSFET IRFR120 充當開關器件,根據 VC 引腳的輸出通過 Q1 晶體管驅動 LED。在該電路中,通過改變 RV1 和 RV2 的值,我們可以調節 10W LED 的調光和亮度水平。
2、使用IC LT3491和IC LTC6992的簡單PWM白光LED驅動電路圖
以下是使用 Analog devices 的 IC LT3491 和 IC LTC6992 設計的簡單PWM白光 LED 驅動器電路。 LT3491 是固定頻率升壓 DC-DC 轉換器,專門設計用于通過鋰離子電池驅動多達 6 個串聯的白色 LED 。 LTC 6992 是一款硅振蕩器,具有易于使用的模擬壓控脈寬調制 (PWM) 功能。
LT3491 可以用 3 V 電源驅動白光 LED,它具有內部肖特基二極管,并且還具有單引腳調光和關斷功能。該 IC 的內部開關頻率為 2.3MHz。它可以在 2.5V 至 12V 的輸入電源范圍內工作。它僅需要 1 μF 輸出電容器。該 IC 采用 6 引腳 DFN 封裝和 8 引腳塑料 SC70 封裝。

該電路旨在通過鋰離子電池電源驅動四個小型白光 LED,我們可以通過改變 IC LTC6992 的 PWM 或改變 R3 電阻器的值來調暗 LED 亮度。四個白色 LED 與 LED 引腳 5 和 Q1 MOSFET 漏極引腳連接,Si2302 的柵極端子與 LT3491 的 CTRL 引腳和 LTC6992 的 PWM 輸出引腳連接。
IC LTC6992 將 PWM 從簡單的 0V 振蕩至 1V 模擬輸入,這里 MOD 引腳通過 R1 和 RV1 電阻器連接到電源,以改變 MOD 引腳的模擬電壓輸入。該 IC 的輸出頻率可在 3.81Hz 至 1MHz 之間振蕩。

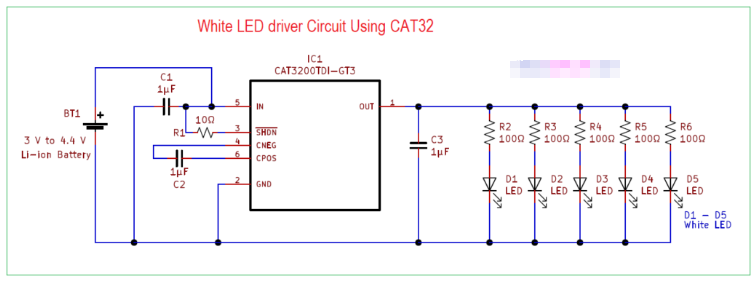

3、使用CAT3200-5的白光LED驅動電路圖
使用 CAT3200-5 的白光LED 驅動電路設計用于與鋰離子電池和緊湊型電池電源配合使用。 CAT3200-5 是開關電容升壓轉換器,可提供低噪聲、穩定的輸出電壓。 CAT3200?5 提供固定的穩壓 5 V 輸出。
on Semiconductor 的 CAT3200?5 采用 6 引腳、最大 1 毫米的薄型 SOT23 封裝。在較寬的輸入電源電壓(2.7V 至 4.5V)范圍內可支持高達 100mA 的最大輸出負載,使該器件非常適合電池供電的應用。該 IC 最適合白光 LED驅動器應用和 3 V 至 5 V 升壓轉換器。

該電路中使用的所有元件都是SMD元件,CAT3200?5僅需要三個外部電容器(1μF)即可運行。五個白色 LED 在輸出端連接有獨立的 100Ω 電阻。
當我們使用 3 V 鋰離子電池施加偏壓時,CAT3200-5 使用開關電容充電泵將 IN 處的電壓提升至穩壓輸出電壓。通過內部電阻分壓器 (CAT3200?5) 感測輸出電壓并根據誤差信號調制電荷泵輸出電流來實現調節。飛跨電容器的充電和放電繼續以通常為 2 MHz 的自由運行頻率進行。

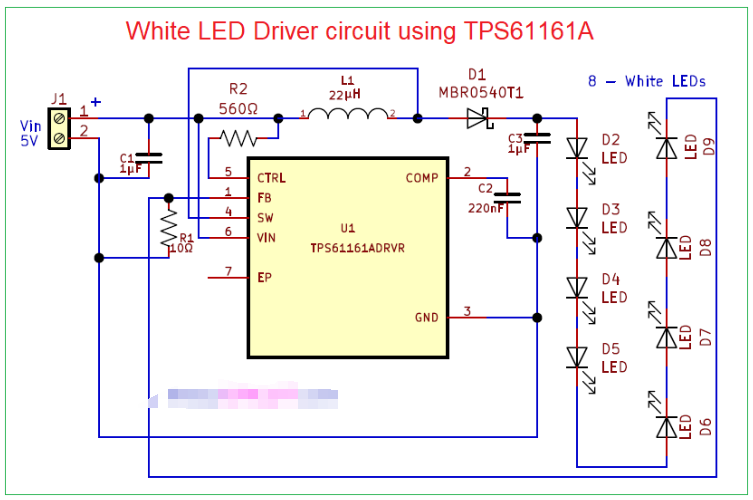

4、使用TPS61161A的白光LED驅動電路圖
使用 TPS61161A 的白光 LED驅動器電路旨在以最少的外部組件驅動多達 8 個白光 LED。 Texas Instruments 的 IC TPS61161A 是一款升壓轉換器,可驅動串聯 LED。該 IC 以 600KHz 固定開關頻率運行,以減少輸出紋波,其工作電壓范圍為 2.7V 至 18V,并具有 38V LED開路保護。我們可以使用PWM接口來控制亮度。該 IC 采用 WSON 封裝。
IC TPS61161A 驅動電路默認 LED 電流通過外部檢測電阻 Rset (R1) 設置,反饋電壓調節至 200mV。這里,控制引腳(CTRL)可以用外部 PWM 信號驅動來調暗亮度,為了以最大亮度連續發光 LED,我們通過 R2 電阻將 CTRL 引腳與 Vin 電源連接。

由于采用 WSON 封裝和最少的外部元件,我們可以在緊湊尺寸的 PCB 中設計這款白光LED 驅動器。 Vin 電源通過 R2 電阻施加到 Vin 引腳和 CTRL 引腳。白光 LED 通過 L1 電感器和 D1 肖特基勢壘二極管接收 Vin 電源。
這里 L1 和 D1 之間連接了開關引腳 (SW)。反饋引腳與串聯LED負極端子和R1電阻相連,R1的另一端接地,這里fb引腳用于電流檢測。 COMP 引腳提供跨導誤差放大器的輸出。這里連接的電容器用于補償穩壓器。該 IC 可用于鋰離子電池供電的應用。
LED驅動電源的電路圖與其他用電器的電源電路有所差異,但其核心目標是保持恒定的輸出電流。理想狀態下,無論LED的特性曲線如何變化,驅動電源都能維持穩定的電流輸出。這是由LED的伏安特性所決定的。對于電源工程師而言,了解并掌握LED的恒流驅動特性至關重要,因?yàn)橹挥羞@樣才能確保LED發出均勻且持久的光芒。同時,鑒于LED作為節能產品的特性,其驅動電源也必須符合節能環保的要求。
