本文是基于設計挑戰提案的更新版本。在第一部分中，提出了遠程青蛙的設想設計。在第二節中，討論了功率預算考慮因素。第三部分給出了系統的設計，給出了系統的PCB原理圖。在本節中，將突出顯示提案設計的更新，并留下提案示意圖供參考，以了解系統是如何開發的。

規劃

我通過列出挑戰所需的基本組件開始項目，并開始設計Remote Frog：

?nRF9151: LTE-M和GPS

?nPM1300：蓄電池充電和系統供電

?太陽能電池板

?帶最大功率點跟蹤的太陽能轉換器

?USB: c型，充電，編程，配置和日志下載

?電池

?傳感器：盛思銳SCD30二氧化碳，英飛凌DPS310壓力

?原始青蛙傳感器套件的外殼

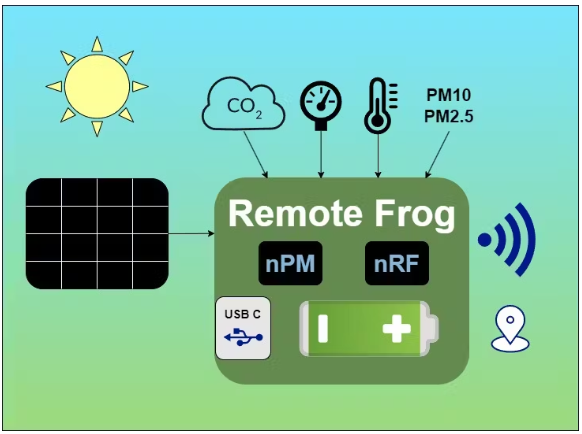

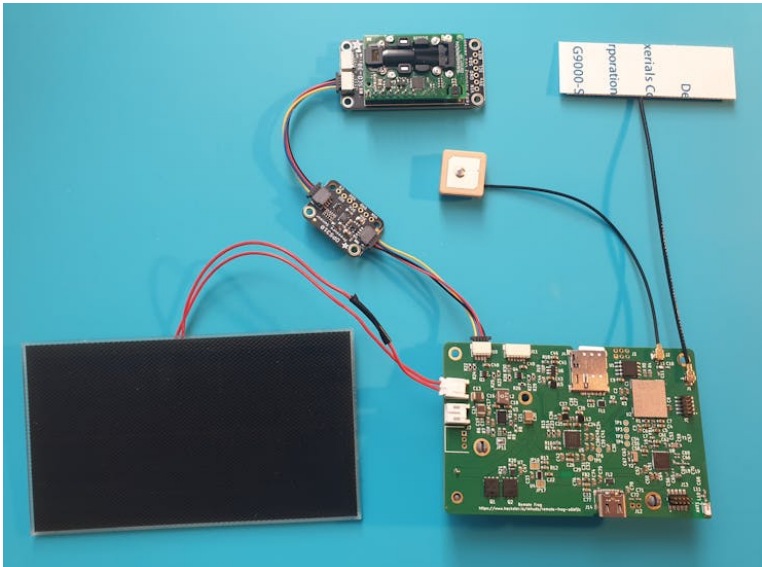

系統看起來如下圖所示。

我想重新使用青蛙的外殼，在那里太陽能電池板可以安裝在它的頭上。傾斜的設計是偉大的，因?yàn)樗梢宰層晁吹裘姘迳系奈酃?，甚至可以根?jù)地理區域和收集盡可能多的太陽能的最佳位置進行優化。太陽能電池板應該是外用的，并且足夠小。有來自Adaruit和Seed studio的選擇。這些面板可以提供1w的最大功率。在外殼中，新設計的Remote Frog將取代現有的ESP32 WiFi模塊。所以它的尺寸應該在10cmx5cm的范圍內。在這里，我決定使用LTE和GPS的外部天線，它們將安裝在大禮帽下方，并通過同軸電纜連接到電路板上。這將提高無線性能。傳感器將保持在原來的位置。我還決定使用18650尺寸的鋰離子電池，因?yàn)樗鼈兒苋菀自诋?dāng)?shù)夭少?，并且有將電池直接連接到PCB的安裝。

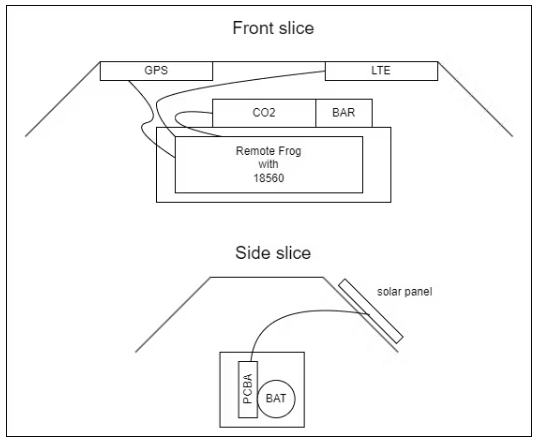

下面是一個粗糙的切片槽示意圖如何新的組裝將適合在修改的青蛙外殼。

對于太陽能調節器，我決定使用LTC3130，因?yàn)樗哂袑挿秶妮斎腚妷海@意味著可以使用不同尺寸的面板，特別是在測試期間。有很多不同的選項已經集成了電池充電器，但我決定按照最初的要求使用內置充電器的nPM1300，并有很多系統電源管理選項。其他選擇可能稍微便宜一點，但nPM1300和LTC3130的組合提供了很多選擇。為了集成USB充電，我選擇了一個電源開關TPS2116，在連接設備進行測試和開發時，從太陽能調節器或USB向nPM1300供電。

由于nRF9151沒有USB連接，我正在查看串行UART到USB芯片，但最后決定只使用北歐nRF52820的USB最小選項IC。這個選項并不貴多少，而且還允許添加低功耗藍牙(BLE)通信。在審查過程中，建議使用nRF52833來獲得更大的功能，并且具有兼容的占用空間，因此以后它仍然可以用nRF52820替換。

我也開始考慮是否可以選擇擴展測量的類型。在這里，我開始關注顆粒物(PM)測量，因?yàn)檫@將很好地補充二氧化碳環境監測。為此，我認為盛思銳SEN55巫婆需要5v電源。與CO2傳感器相比，PM測量需要更大的功率，但正如下一節所示，仔細的電源管理也可以進行PM測量。

功率預算

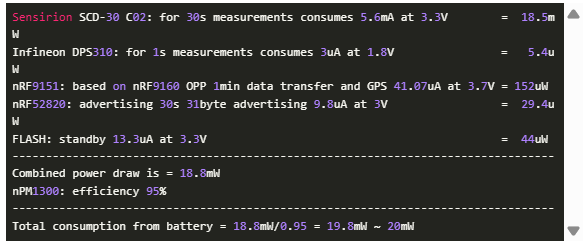

對于電力預算，我收集了主要選擇組件的信息，并確定了平均功耗。下面是所考慮的值的概述。

從計算中可以看出，CO2測量對功耗的貢獻最大。

我們希望使用一種電池，當太陽能電池板無法為系統供電時，它可以在沒有陽光的情況下長時間運行。如果我們在18650外殼中選擇現成的大容量3500毫安鋰離子電池，我們得到了流動的計算：

從計算中可以看出，該系統僅靠電池就可以運行27天左右。

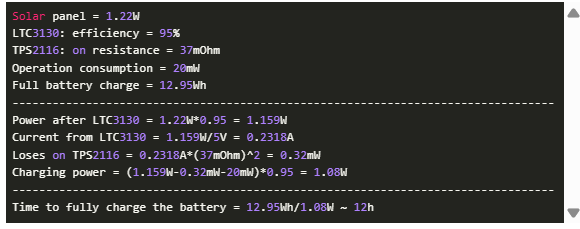

我們還必須確定太陽能電池板給電池充電需要多長時間。經過一番考慮，我選擇了Adaruit 5V 1.2W太陽能電池板。面板開路電壓7.09 V，短路電流0.22 A。峰值電壓為6.07 V，峰值電流為0.2 A。最大功率為1.22瓦。收費的計算如下。

從計算中我們可以看出，在系統只使用電池供電而不使用太陽能供電的時間內，電池可以很好地充電。值得注意的是，即使在最好的條件下，由于夜間時間，太陽能電池板也不會連續充電12小時。即使一些電荷可以從其他光源收集。

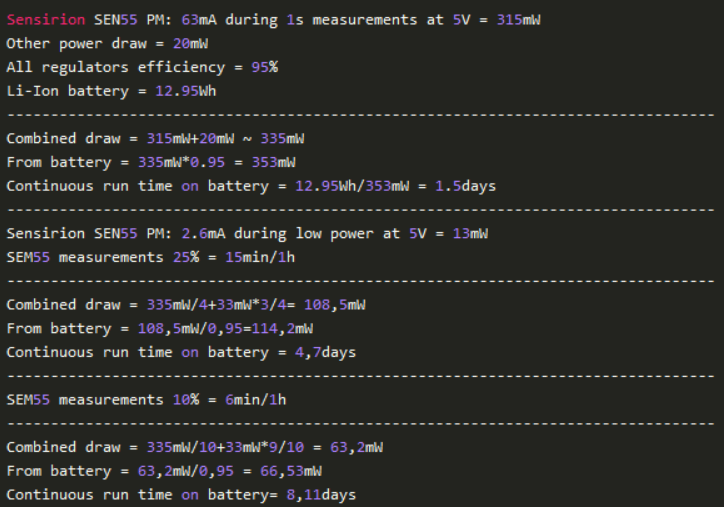

如果我們把PM測量值也加入到計算中。我們首先得到的結果并不樂觀，但如果我們減少PM測量的時間，我們可以大大延長運行時間。計算結果如下。

從計算中我們可以得出結論，如果我們不斷地進行PM測量，傳感器在沒有太陽能的情況下只能運行1.5天，并且會不斷地耗盡電池電量。但如果我們減少測量的次數，我們可以把這個時間延長到一個多星期的可控時間。這將是我想在硬件上的實際實驗中研究的事情之一。

圖表

我在KiCad開源工具(9.0版)中設計了Remote Frog PCB原理圖。我用了一個很棒的北歐圖書館。在本節中，我將介紹原理圖，并對一些設計選擇進行評論，并提供如何使用電路板的說明，同時突出顯示擬議設計的更改。

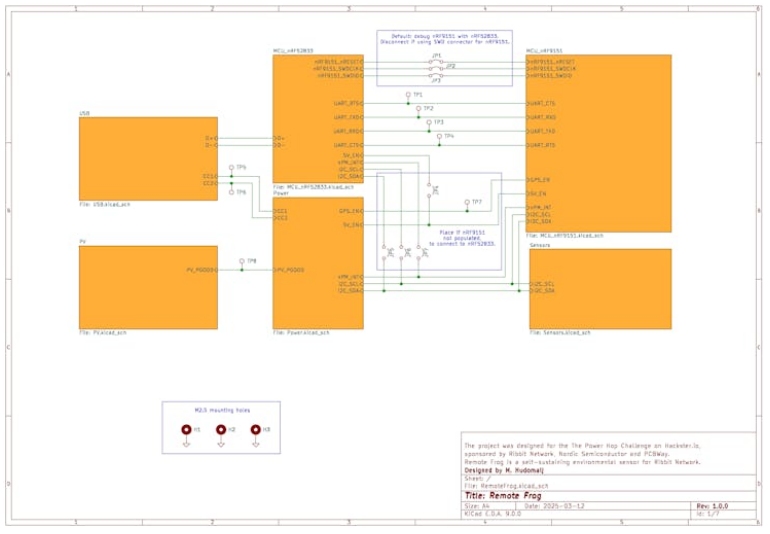

下面是系統概覽示意圖。我把系統分成更小的部分。這些部分是USB，太陽能調節器，電源管理，傳感器連接，nRF9151和nR52833(而不是nRF52820)。

我設計的系統是可配置的，易于調試。根據我的經驗，當你將一塊新板帶入生活時，測試點和跳線總是太少了。與建議相比，我增加了能夠用nRF52833調試nRF9151的線路，除了為USB橋提供UART之外，這將大大簡化開發。由于有四條線連接兩個soc，一對可用于終端，另一對用于調制解調器走線。與建議和安裝孔占位符相比，還有一些額外的測試點。該設計允許僅使用nR52833的電路板，這可能對其他項目有用。

對于第一部分，我們可以看看基于LTC3130的太陽能電池板調節器。

在原理圖的左上方有太陽能電池板連接器，在中間是buck-boost太陽能電源調節器。在這種情況下，主要的兩個重要細節是MPP跟蹤和輸出電壓電阻分配器。其他部分基于數據表。該調節器的MPP跟蹤是MPPC(最大功率點控制)。在其他產品中，它不如真正的MPPT好，因?yàn)樗谳斎攵说姆謮浩鞔_定的預設電壓值上工作。設計值適用于所選的峰值電壓為6.07 V的太陽能電池板。另一個是輸出電壓，我將其設置為4.4 V，以便下一節討論的電源開關將優先考慮USB 5 V電源。

與提案中的太陽能調節器原理圖相比，沒有太大變化。一些跳線電阻被替換為焊料跳線，一些電容器被重新排序，這些電容器不需要減少占地面積，同時如果在輸入端需要額外的電容，則添加一些占位符。最大的變化是從下面所示的nPM1300的一個開關為EXTVCC引腳供電的額外選項，這降低了輸入端啟動穩壓器的最小電壓。

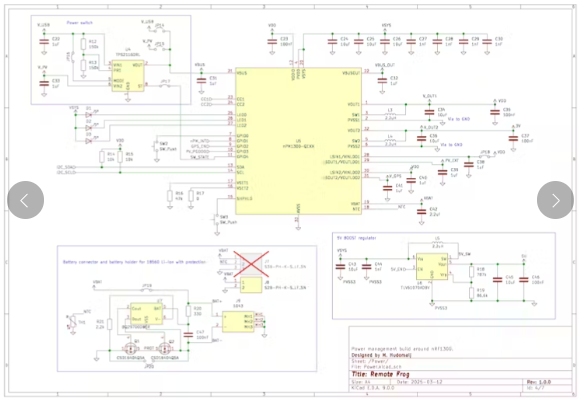

下面是nPM1300和TPS2116的電源管理原理圖。

從左上角開始有太陽能和USB電源兩種輸入電源選擇。如果可用，TPS2116設置為優先使用USB電源。TPS2116的輸出為nPM1300供電。我用了兩個buck調節器。它們通常會被設置為3v運行。這里是對初始設計的一些更改。VOUT1用于為nRF9151 IO、nRF52833和nPM1300 IO供電，而VOUT2用于為外部傳感器供電，因此可以關閉以節省電力。之所以進行更改，是因?yàn)榇蠖鄶?shù)情況下需要同時為兩個soc供電，如果不需要一個soc，則可以簡單地不填充它。從VOUT1，我還通過兩個nPM1300交換機布線。一個將用于為GPS外部有源天線供電，另一個用于連接太陽能調節器的EXTVCC引腳的傳感器供電。

USB檢測使用TPS2116并連接到nPM1300引腳，可用于檢測變化并向主SoC發送信號。同樣，這是對太陽能調節器的良好信號進行的。nMP1300引腳上的輸入信號也用于切換GPS電源開關和中斷主SoC的輸出。我預測這兩個按鈕將用于發貨功能，但可能不會在最終應用程序中使用，led將在調試步驟中使用，以后可能不會填充。

在左下角有電池部分，有一個選項連接電池通過一個2針，3針連接器或使用18650在PCB上的支架，我添加了保護電路。我在那里設置了跳線，如果會造成問題，就繞過保護。這是必須首先在實踐中進行測試的一部分。

右下角是一個額外的5 V升壓穩壓器，用于為SEN55 PM傳感器供電。如果不使用，它可以通過使能引腳關閉電源或根本不填充。

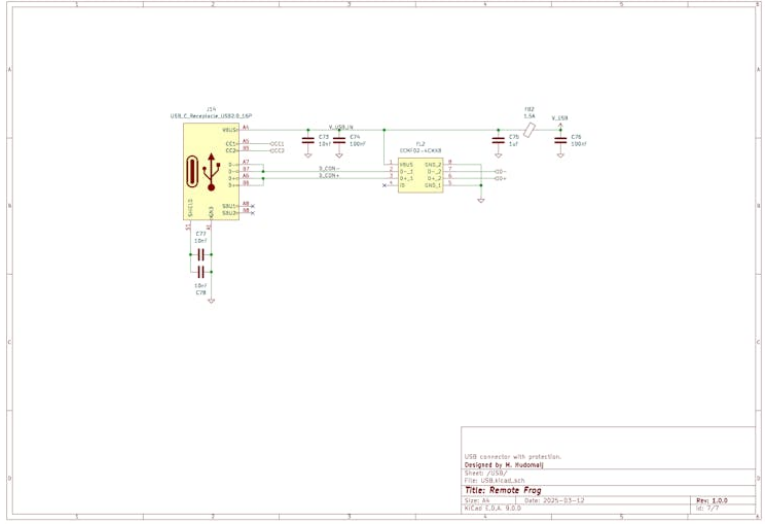

USB原理圖僅包含USB C連接的保護和濾波器。數據線接nRF52833， CC接nPM1300。與nRF9151的通信將通過nRF52833使用UART進行。這將用于調試、升級設備固件和調制解調器跟蹤，以及查看日志或下載本地保存的備份數據。nPM1300將通過CC線配置更高功率的USB充電器，可用于部署系統之前的初始電池充電。與提案相比，唯一的變化是更新了保護標志。

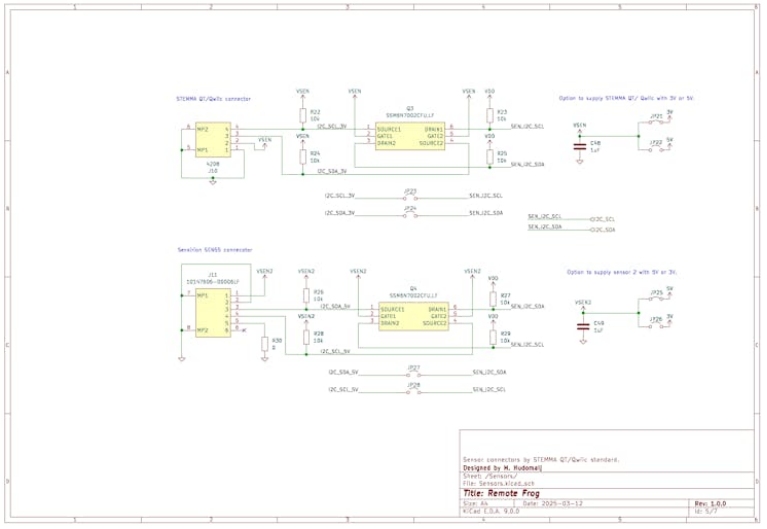

同樣，關于傳感器的連接器的原理圖也沒有太多可說的。上部4針連接器是STEMMA QT/Qwiic連接器，默認電源為3v，但如果需要，也有跳線選擇5v電源。下面是SEN55的連接器。如果不使用，它可以是空的。Bot連接器使用I2C電壓電平轉換，允許關閉傳感器的電源。我添加了跳線來橋接電平轉換，因?yàn)樵谀承┣闆r下不需要，可以保留一些功耗。還為6針連接器增加了電源選擇。

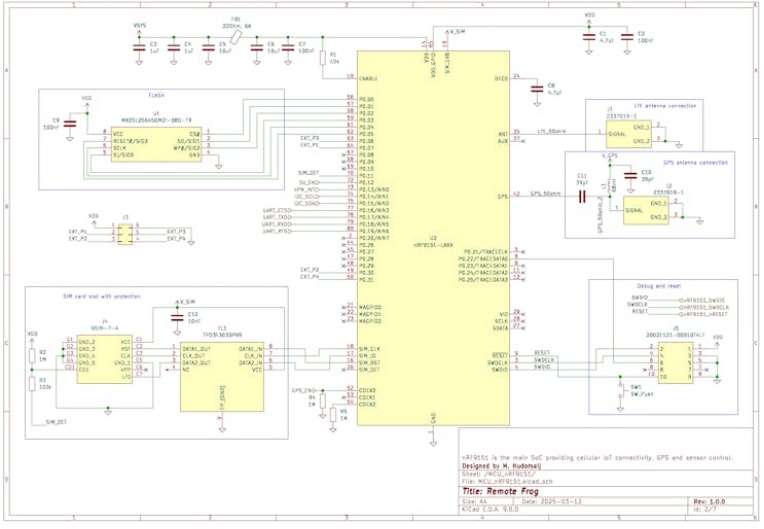

最后，我們可以看看MUC的原理圖。我們從主SiP nRF9151開始。

SiP由nPM1300的VSYS和VOUT1的VDD供電，VOUT1為3v。右邊是兩個天線的連接器。GPS連接器為外部有源天線提供電源。天線為apkd1507g2 - 01000s， LTE天線為BTPA0061204G0C4A04。它們與初始設計相似，并且可以根據可用性與其他設計互換。

在右下角有與nRF開發板使用的相同頭的SWD調試器連接器。SWD信號也連接到nRF52833。在右邊有FLASH和Nano SIM卡持有人的標志。SIM卡座連接槽保護。在這種情況下，可以觀察到一些信號的重新路由是為了更容易地布線PCB。此外，信號被傳輸?shù)揭粋€(gè)槽孔連接器，以備將來的項目使用。

從MCU到其他部分的信號為I2C，從nPM1300中斷，UART連接到nRF52833，啟用GPS和啟用5V。

nRF52833具有來自nRF9151的大部分?jǐn)?shù)據信號，但如前所述，默認情況下不使用某些數據信號。與初始設計信號相比，增加了用于SWD調試nRF9151的信號。當使用VDD供電，USB連接和使用內部調節器時，我根據數據表建議選擇了組件。我增加了PCB天線，因?yàn)檫@種PCB的生產成本保持不變，可以在未來使用。與最初的設計相比，SoC更改為nRF52833，并重新路由信號，以便更容易地進行PCB路由。此外，還增加了NFC功能。天線設計針對特定的芯片天線進行了更新。

PCB設計

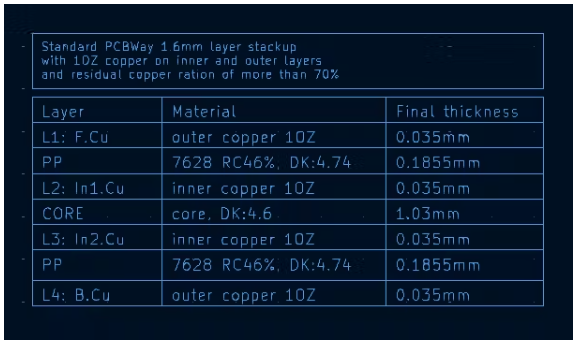

由于有很多信號要路由，我決定設計一個4層板。我準備了KiCad板設置，在這里我定義了PCB層堆棧，這是PCBWay為1.6 mm厚板的正常4層生產選項之一定義的。我還添加了PCBWay為他們的標準工藝提供的設計規則，以便能夠制造PCB并且不會使生產成本更高。

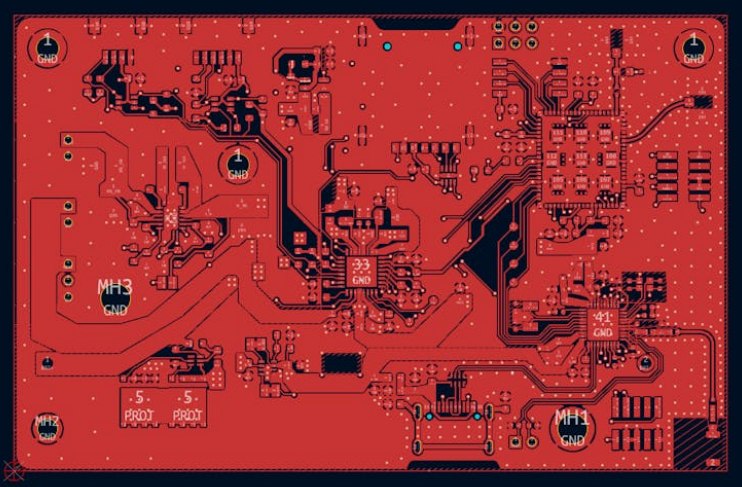

上層用于信令和一些電力線。頂層下面的內層是專門用于地面的，這對射頻信號特別有幫助。內層用于分配功率。底層用于信令和一些功率分配。

我使用6密爾線作為信號路由和更寬的線作為電源路由，我還添加了填充區域，以具有更寬的電源梯田。對于過孔，我主要使用0.2毫米孔，直徑0.5毫米。對于線間距，我使用了6密耳。

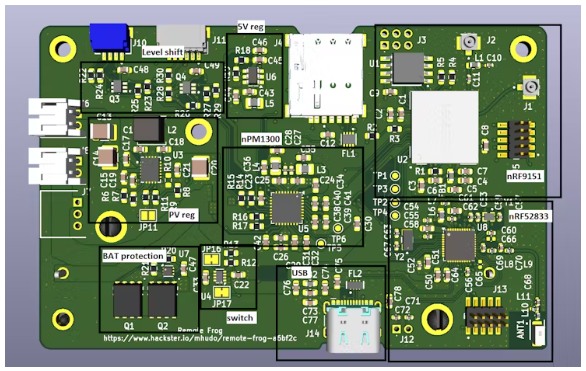

第一步，我根據組件的子系統原理圖對組件進行了大致的定位，并對相關組件進行了分組。我想把所有的東西都放在一個小的整體空間里，所以我決定把電池座、按鈕和led放在底層。電池座是一個槽孔組件，所以它是在任何情況下焊接最后，因此不會使生產更昂貴。按鈕和led在大多數情況下不會被填充，因此電路板可以僅從頂部組裝其余組件。除了太陽能電池板和電池的連接器外，大部分組件都是SMD組件。這些是JST-PH系列2針和3針連接器。

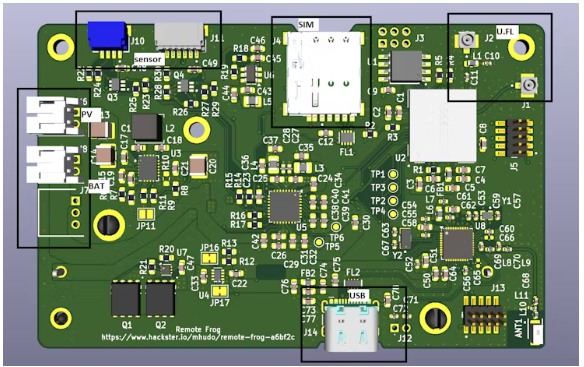

首先，它是很好的定位連接器。我將連接器定位到板的邊緣，以便于連接，它們是直角的。在左側有用于電池和太陽能電池板的JST-PH連接器。在頂部邊緣到左邊是傳感器連接器(STEMMA QT/Qwiic) JST-SH。上邊緣的中間是nano SIM卡支架，右上方是用于外部LTE和GNSS天線的ufl (IPEX MHF I)連接器。這些連接器應遠離其他連接器，以減少干擾。底部邊緣是USB-C連接器。

根據連接器的定位，其他組件很快就位。

nRF9151是關鍵組件之一，放置在LTE和GNSS天線連接器附近。與其他由參考布局放置的組件。FLASH芯片和nano SIM卡支架在這個位置不會有很長的線路。

另一個關鍵組件是nRF52833，其芯片天線也必須位于電路板的邊緣。我把BLE天線放在右下角。nRF52833放置在靠近天線的地方，不要有很長的連接線，其他走線的布線盡量遠離芯片匹配網絡、50歐姆的連接走線以及天線本身與其匹配網絡。在這種布局中，USB差分?jǐn)?shù)據線對USB- c連接器沒有那么長。其他組件由參考布局放置。

調試連接器被放置在板的邊緣方便的地方，以便他們可以連接到nRF開發板編程。

由于nPM1300分配電源并具有額外的信號連接，它被放置在電路板的中間。其所需組件的其余部分基于參考布局放置，而重點放在BUCK組件的放置上。

太陽能調節器靠近公豬左側的太陽能電池板的連接器，5v調節器靠近頂部的6針傳感器連接器。電源開關在左下方，連接USB和太陽能穩壓電源到nPM1300。這里的電池保護電路也被放置。

電平移位器位于傳感器連接器附近。

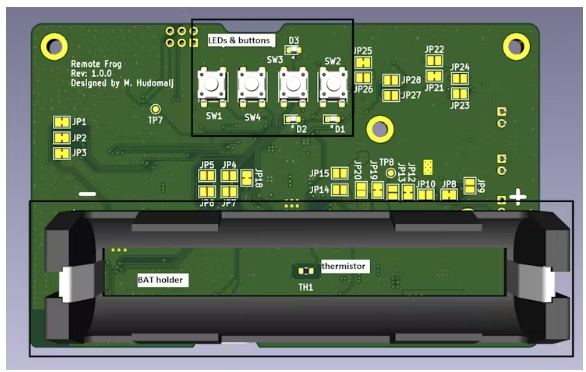

電池座放置在底部，考慮到需要的孔，以便頂部的信號線不受干擾。從支架端子的線路被加寬，以能夠承載更多的電流，而不是過熱太多。在底部也有一個地方的熱敏電阻，將監測18650電池的溫度，因?yàn)殡姵卮蠖鄾]有保護。

在背面，我也定位了大部分的焊料跳線和一些調試測試點。

安裝孔位于板的上角和中間。PCB的其他部分由電池座占用。

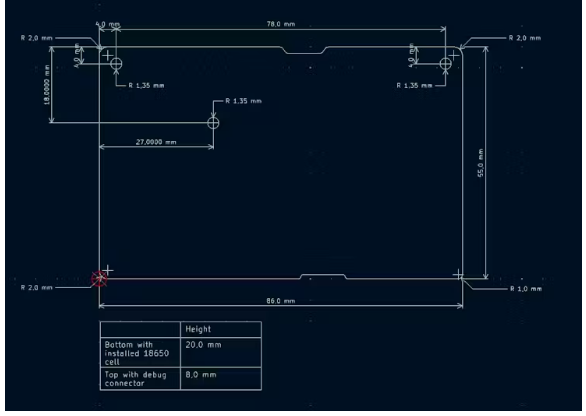

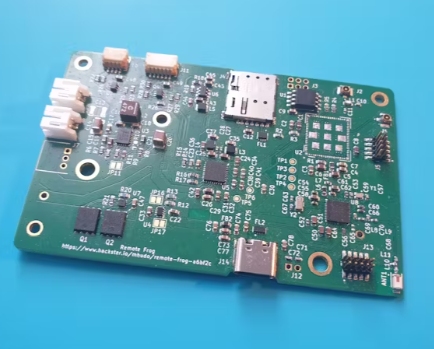

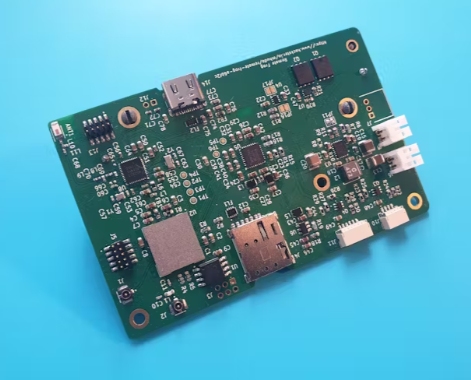

我將電路板邊緣磨圓，并在USB-C連接器和nano SIM卡支架放置的地方添加了向內切割，因此電路板的任何部分都不會從PCB中伸出來。單板外型尺寸為86x55mm。18650電池安裝時，由于連接器的關系，前組件高度為8mm，后組件高度為20mm。安裝孔為M2.5螺釘設計。

該P(yáng)CB的關鍵設計之一是連接BLE， GNSS和LTE天線的50歐姆線路的設計?；贙iCad阻抗計算器對帶地平面和PCB層疊的共面波導進行了阻抗計算，確定了50歐姆線寬度為0.31 mm。

在制作之前，我將設計提交給Nordic DevZone審核，由Ketil Aas-Johansen和競賽評委Helmut Lord審核。這個過程非常迅速，并感謝雙方的快速和詳細審查。沒有嚴重的擔憂。其中一個建議是將BLE匹配組件放置在更靠近nRF52833的位置，另一個建議是提供在太陽能調節器上使用EXTVCC引腳的選項。

設計文件可在GitHub RemoteFrog-PCB存儲庫中獲得。

PCB制造與組裝

在我完成PCB設計并更新了審稿人的建議后，我在PCBWay上下了訂單。我命令pcb進行阻抗匹配，以便為天線連接提供更好的RF特性。

制造部的工程師建議做一些額外的改變。首先是去除nRF52833焊盤周圍的阻焊膜，因?yàn)榭臻g太小，只有0.15 mm。第二是去除焊盤內熱通孔上的阻焊膜，以免在焊接過程中引起阻焊膜斑點。

另一個問題是電池?zé)崦綦娮?，我設計的孔，熱隔離它從系統的其余部分?？妆环胖迷诎暹吘壡懈頶erber層，必須刪除，因?yàn)檫吘壜酚刹粔蚓_?？讓⒉坏貌环旁诜清儾劭足@層。

最后，還有nRF9151與其小內焊盤的焊接問題。對于這種情況，至少建議使用浸金(ENIG)，這使得制造成本更高。為了減少焊接nRF9151的復雜性，北歐的文檔中有一個注釋，建議屏蔽這些小引腳的焊接模板。另一個選擇是完全去除PCB上的焊盤，以減少焊接橋接的機會。

最后兩個問題并不重要，但可以在下次修訂中加以解決。

由于組裝板的制造前置時間大約是一個月，我下了10塊PCB板的訂單，其中5塊將被組裝，另外還有一個焊接模板。

沒有人的板子和模板在付款后一周內制造出來。5塊板子和模板寄給我，我試著組裝一塊板子并開始調試。

當我收到未填充的pcb時，我能夠自己焊接大多數組件，除了nRF9151，你必須有更多的練習。但即使是其他組件，你也必須有相當多的經驗，至少有熱風焊接站。對于焊接nRF9151加熱板或烤箱將是更好的選擇。在任何情況下，我都能夠開始測試這個板，事實證明它對開發也很有用。

其余的電路板在一個月內組裝好并運出。

在制造過程中，PCBWay提供了驗證PCB堆棧和組裝過程的選項，重點是組件方向。兩者都沒有問題。

5個未填充的pcb， 5個與組件和焊接模板組裝的最終價格為622.66美元(不含稅和交貨)。一個組裝板的價格是108.24美元。

物料清單

在本節中，我將介紹BOM來組裝遠程青蛙板和Ribbit網絡操作的完整設備。許多組件將從原來的Frog套件中重新使用，以組裝完整的設備，因此在這里我將重點討論它們的區別。

主要部件將是遙控蛙PCB組件。基于4層10cmx5cm PCB的PCBWay在線工具，最初的在線報價是5塊板25.97美元，每塊板5.2美元。這比最終版本低一點，特別是因?yàn)樽畛鯖]有考慮阻抗匹配和ENIG。

為了完全組裝一塊電路板，最初版本的在線分銷商的組件價格為72.74美元，最終版本的組件價格為75.37美元，主要是因?yàn)橐獡Q成nRF52833和一些額外的連接器。完整的BOM表附在最后。與提案版本的78美元和組裝板的108.24美元相比，帶有非組裝PCB的電路板最終設計的總價格為89.67美元。價格在一般范圍內，與組裝板，你有最少的問題，但將不得不等待一段時間。

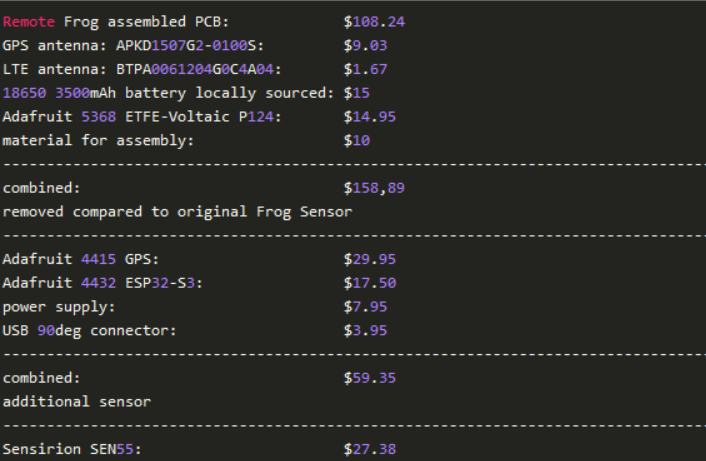

此外，您還需要GNSS和LTE天線，鋰離子18650電池，太陽能電池板和可選的SEN55。要完成一切，你需要一些電線，連接器和錫膏，如果你自己組裝板。這是完整的價目表。

新設計的Remote Frog比原來的貴99.54美元，對于定制板和提供許多新功能的設備來說，這是一個合理的價格。

PCB測試

對于遠程青蛙的初始測試，我使用了手工組裝的PCB。

首先，我檢查了電源線上的短路和重要的信號痕跡。當一切正常時，我用USB為電路板供電并檢查電壓。VOUT1穩壓器輸出1.76 V，與nPM1300開發板設置為1.8 V時相同。

然后我測試了電源開關的開關，通過USB和替代太陽能電池的工作臺電源為電路板供電。一切都按預期進行。當電源開關在外部電源之間切換時，nPM1300會短暫掉電。當電池存在時，可以避免這種情況，并且這樣的設置可以使您擁有小型UPS系統。

我嘗試用nRF9151 DK板編程nRF52833。為了與Remote Frog上不變的nPM1300 VOUT1電壓兼容，我將DK板的電壓設置為1.8 V。我嘗試了一些簡單的“hello world”樣本，通過USB閃爍和終端。對于開發，我在Visual Studio Code中使用了nRF Connect SDK和Zephyr。這些例子是有效的，我也嘗試了BLE的例子，但不幸的是BLE不太可能起作用，因?yàn)樘炀€匹配必須進行調整。

當組裝好的電路板到達時，我再次測試了短路，并檢查了USB，電池和太陽能連接器的外部電源電壓。

然后，我用UART到USB橋接程序?qū)RF52833進行編程，其中我結合了來自Zephyr存儲庫的兩個示例。我還想在同一個項目中合并SWD調試器示例CMSIS-DAP，但它存在一些問題，Windows無法識別USB設備，因此我無法結合示例。

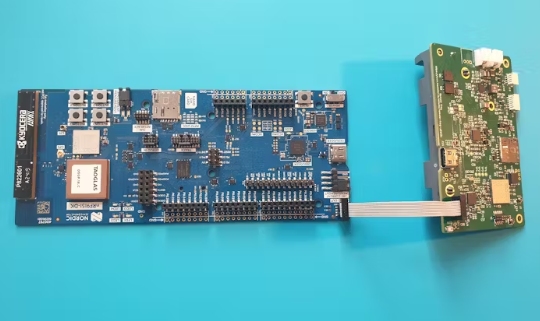

SWD調試器示例在禁用BOS時工作，因此我能夠?qū)θ鄙賜RF9151的手組裝板上的nRF52833進行編程，并將其用作PCBWay組裝板上nRF9151的調試器，同時使用板載nRF52833用于UART到USB橋接。我擴展了橋接功能，使兩個uart可以同時橋接。一個可用于nRF9151的終端，另一個用于調制解調器跟蹤。

基于此設置，我首先在nRF9151上嘗試了echo示例。這對兩個uart并行工作沒有問題。

對于上述情況，我在zephyr項目中使用nRF52833 DK和nRF9151 DK的板定義，并為Remote Frog上使用的引腳創建了覆蓋層。

然后，我嘗試根據nPM Power up應用程序的配置設置nPM1300?？刂芐oC是nRF9151，我為其準備了帶有nPM1300配置的覆蓋文件。我將VOUT電壓設置為3v，使能電池充電(具有電流限制保護)，并將太陽能調節器上的EXTVCC開關設置為使能開關，并設置其他開關由nRF9151的GPS_EN引腳控制。

有了這個設置，我就可以測試電池充電和太陽能電源調節器。為了測試太陽能電源調節器，我將其連接到一個工作臺電源，并慢慢增加電壓，最大電流繪制達到設計的MPP 6 V。在電池開始充電的同時吸取足夠的電流是可能的。我還測試了太陽能電池暴露在陽光下的設置，穩壓器輸出電壓在設計的4.4 V附近測量，電池開始充電。

附加的測試程序用于測試gpio和測試與傳感器的連接。對于這種情況，我修改了最小的示例并添加了shell功能。基于該程序，使用命令“i2c scan i2c2”，我檢測到SCD30， DPS310和nPM1300的地址0x61, 0x6b和0x77。

使用的軟件示例可以在GitHub RemoteFrog-SW存儲庫上訪問。

最終申請程序

為了進一步開發軟件，我嘗試用at_client nRF蜂窩樣本閃存nRF9151。起初我有一些問題，因?yàn)檎{(diào)制解調器不能正常工作。然后我意識到，由于它是一個新芯片，SiP只包含必須更新的測試固件。更新完成后，at_client示例開始使用Cellular Monitor組合。另一件需要做的事情是將跟蹤監視器的UART頻率設置為1m波特率。

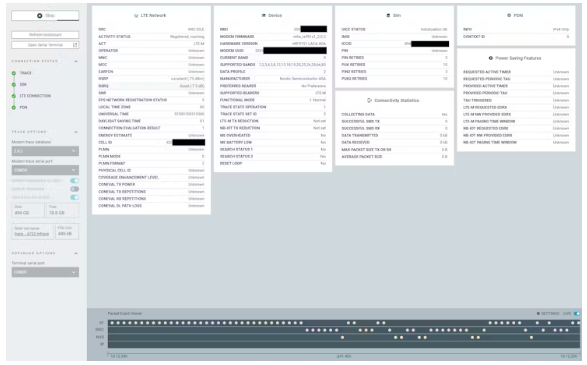

從蜂窩監視器應用程序中收集的信息來看，nRF9151和LTE天線工作正常。該示例可在RemoteFrog-SW存儲庫中獲得。

接下來的步驟將是測試蜂窩多服務nRF示例，并嘗試從傳感器中采樣數據并將其發送到nRF云。

未來的計劃和結論

Remote Frog是一個可以用于許多有趣項目的平臺。在開發和測試過程中，我學到了很多新東西，同時還研究了一個現實世界的應用程序，重點是低功耗蜂窩通信，并提供重要的環境測量，以更好地監測氣候變化。

在這個項目中，我得到了很多使用KiCad和Zephyr RTOS結合北歐工具和存儲庫的新經驗。

董事會的討論工作比預期的要好，因?yàn)闆]有發現市長的問題。只有nRF52833 BLE天線最有可能需要調諧，并且如前所述，可能會對電路板進行一些修改，以便于制造。

為了更好地將Remote Frog集成到Ribbit Network中，還有一些工作要做。由于該板比原來Frog設計中使用的ESP板稍大，因此外殼必須擴大，同時可以按照最初的建議集成太陽能電池。

在開發軟件的基礎上，可以設計最終的應用程序，將Remote Frog集成到Ribbit網絡中。還應該對功耗進行更詳細的調查，因?yàn)樵诔跏紲y試中，功耗在1 mA范圍內略高于預期。這很可能是因?yàn)闆]有優化代碼，尤其是UART橋接功能。

在Remote Frog上還有一些隱藏的功能可以探索，比如額外的信號路由到一個槽孔連接器和SEN55集成。但這是為未來的項目，我有相當多的額外的想法，可以完成與新的遠程青蛙板。
