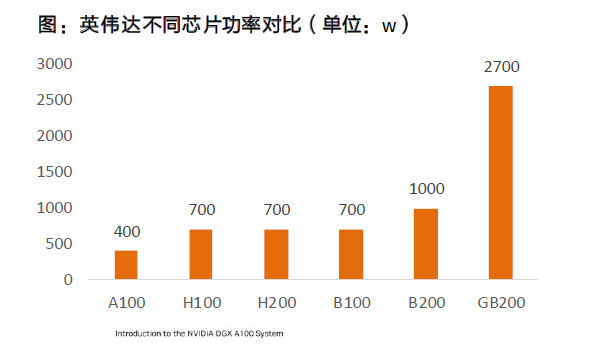

AI技術爆發式發展，算力芯片巨頭不斷刷新性能極限：AMD推出的InstinctMI300X加速卡最大功耗已達560W，英偉達新一代GB200NVL系統更是創下單機2700W的超大功耗。

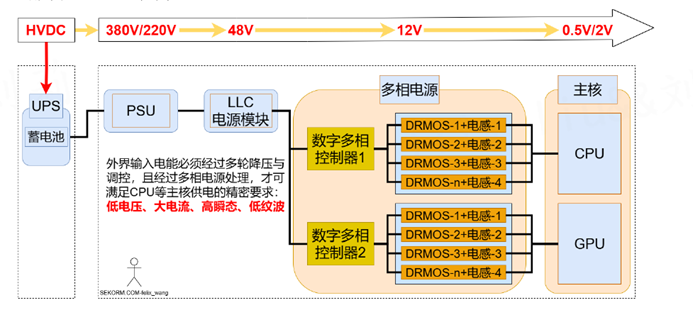

與此同時，隨著芯片制造工藝從7納米一路進化到3納米，GPU的核心工作電壓已經降到了0.65到0.9V之間。這種“電壓越來越低，電流越來越大”的升級，對GPU的供電提出了更大的挑戰，尤其對VRM模塊和負載點電源(POL)帶來更嚴苛的需求，而傳統的直流電源模塊（DCDC）無法滿足最新產品的性能需求。

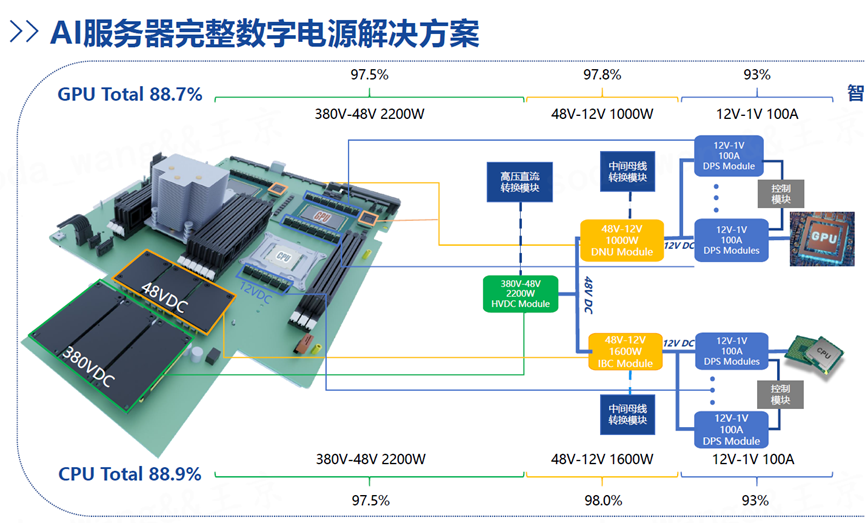

針對AI服務器高功率密度、高效率的電源需求，以及低電壓大電流的CPU&GPU供電需求，世強結合代理廠牌以及AE研發資源，推出一套從380V到1V全套服務器數字電源解決方案；包含380V轉48V2500WHVDC模塊、48V-12V2000WIBC模塊、12V-1V多相控制器，DRMOS、芯片電感一系列產品；

那么今天就來重點聊聊世強是如何組建一套從控制器到功率級的GPU供電方案，完美解決客戶低電壓、大電流、低紋波、高瞬態的需求。

針對客戶低壓大電流需求：一般穩態電流在600A-1800A，部分場景峰值電流達2000A。世強方案中的16相3000A控制器與500A動態控制方案可動態滿足客戶的電流需求。垂直供電方案可將電壓梯度從傳統方案的0.70V降低至標稱值0.65V，減少損耗；

對于國內客戶的兼容性需求：多相控制器產品覆蓋從主流到高端AI服務器的供電需求，支持SVID，SIV3，AVSbus和PMBUS，兼容英偉達、海光國內與海外多種平臺；

針對客戶高精度與高效能需求：

相比于傳統DCDC方案，SPS智能功率級：集成驅動IC與MOSFET，在5mm2封裝內承載90A以上電流。DrMOS通過優化功率回路布局，將寄生電感降低至1nH以下，實現效率達95%以上；

同時最新的無損電流上報與納秒級動態響應技術，可實現<10μs的瞬態響應，確保全溫度范圍高精度與能效優化，滿足AI計算對穩定性和瞬態響應的嚴苛要求。

配合上專用于服務器電源的功率電感，飽和電流可達160A，形成一套從多相控制器到智能功率級，再到芯片電感的完整解決方案；

世強國產XPU電源解決方案配合全國的本地化技術支持，幫助企業打破國外壟斷，有效降低成本，提供安全可靠的供應鏈選擇。這場藏在芯片底層的供電革命，正在成為決定AI算力上限的關鍵技術。
