本項目演示了如何使用Arduino Uno構建非接觸式紅外溫度計。該系統采用MLX90614紅外溫度傳感器，測量一定范圍內物體的溫度。超聲波傳感器檢測物體是否在范圍內，蜂鳴器根據溫度是否高于或低于預定義的閾值提供聽覺反饋?？蛇x的，一個16x2液晶顯示器可以添加顯示測量溫度。

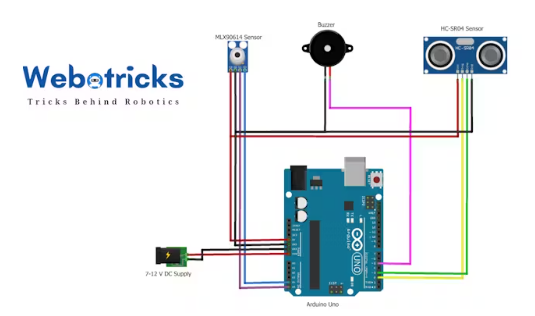

步驟1：電路連接

MLX90614紅外傳感器：

VCC→5V (Arduino)

GND→GND (Arduino)

SDA→A4 (Arduino - I2C)

SCL→A5 (Arduino - I2C)

超聲波傳感器(HC-SR04)：

VCC→5V (Arduino)

GND→GND (Arduino)

三角函數→數字引腳9 (Arduino)

Echo→Digital Pin 10 (Arduino)

蜂鳴器:

Positive→Digital Pin 6 (Arduino)

負→GND (Arduino)

16x2液晶顯示屏(可選- I2C模塊)：

VCC→5V (Arduino)

GND→GND (Arduino)

SDA→A4 (Arduino - I2C)

SCL→A5 (Arduino - I2C)

步驟2：上傳代碼

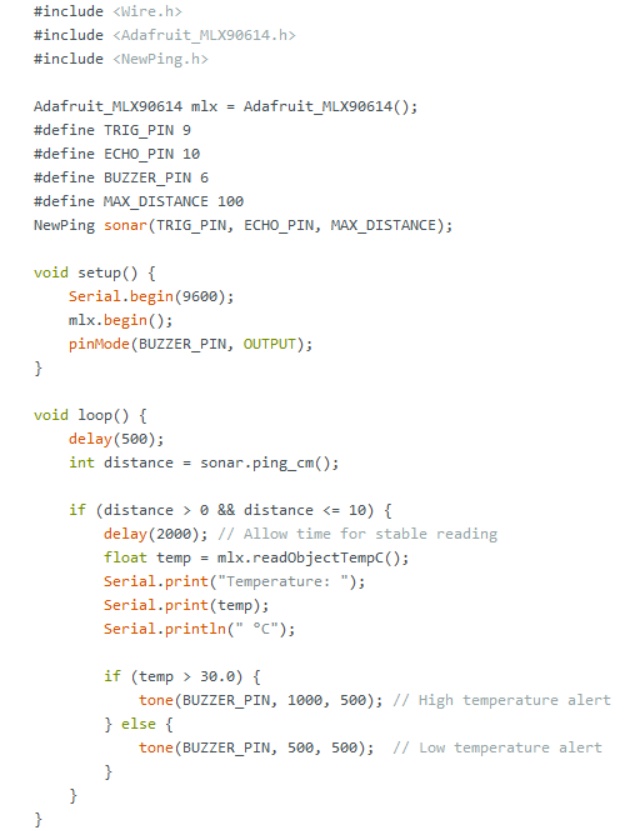

上傳Arduino代碼，從MLX90614傳感器讀取溫度數據，使用超聲波傳感器測量距離，并根據溫度水平觸發蜂鳴器。

步驟3：測試和校準

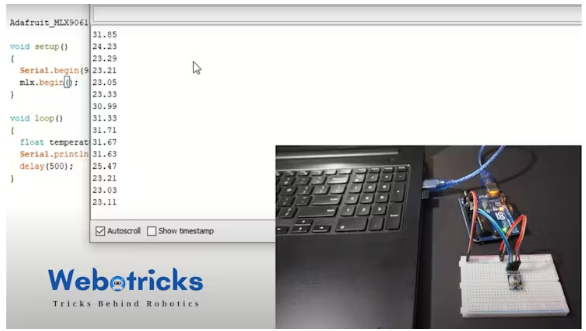

確保MLX90614傳感器正常讀取溫度值。打開Arduino IDE中的串行監視器，觀察溫度讀數。

調整超聲波傳感器范圍，以檢測所需距離內的物體(默認：10厘米)。

檢查蜂鳴器聲音：檢查高溫和低溫時蜂鳴器是否發出不同的聲音。

可選：連接LCD顯示器顯示實時溫度讀數。

步驟4：運行系統

使用7-12V直流電池為Arduino供電。

將物體置于超聲波傳感器的探測范圍內。

觀察溫度讀數，聽蜂鳴器反饋。

如果連接了LCD，請檢查溫度值的顯示。

故障排除和優化

電源：確保電池充滿電。

傳感器校準：調整MLX90614和超聲波傳感器的位置，以獲得更好的精度。

蜂鳴器聲音：修改代碼中不同警報的頻率值。

LCD顯示問題：檢查I2C連接并在Arduino IDE中安裝所需的庫。

本文編譯自hackster.io
