這種可穿戴的PCB徽章被設計成一種有趣的方式，將基本的電子產品與一點個人風格相結合。我的設計基于Hackster的標志，并在其核心構建了一個簡單的555定時器LED閃光電路。

555定時器在不穩定模式下連接，這意味著它可以在沒有任何外部觸發器的情況下連續開關LED。為了讓用戶控制閃爍速度，我添加了一個調整定時周期的電位器——這是演示電阻如何影響真實電路定時的好方法。

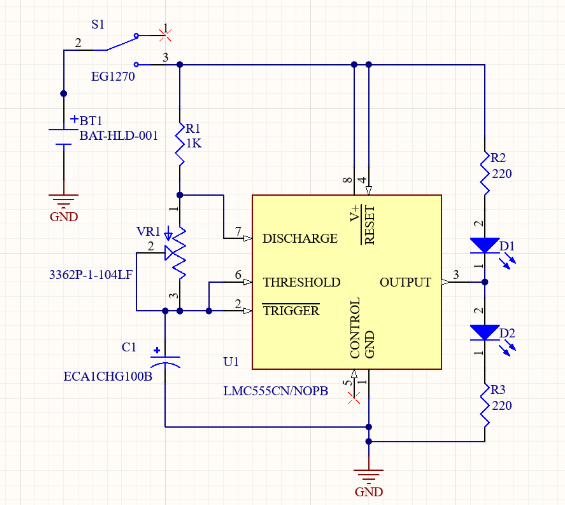

原理圖

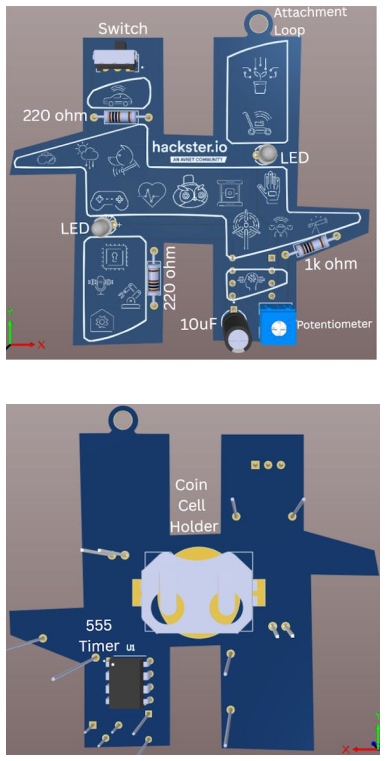

對于可穿戴方面，我在PCB的右上角添加了一個小環路。這使得它很容易連接到項鏈鏈，耳環鉤，或鑰匙扣。你可以把它做成一件珠寶，一個背包飾品，甚至只是一個華麗的桌面玩具!

這個項目是完美的，如果你正在尋找一個快速的焊接項目和玩一個簡單的定時器電路-你會有一個有趣的，功能的配件來炫耀，當你完成。

本文編譯自hackster.io
