用手在墻上測量和布置點是很困難的，這是我們大多數人都曾在某些時候掙扎過的事情。一個人可能不得不使用梯子從天花板開始測量，或者他們可能需要在墻壁的整個寬度上創造均勻間隔的洞。由于結構的不對準，氣泡水準儀和鉛錘等基于重力的調平工具可能不準確。目前可用的計算機化激光調平裝置非常昂貴。我在這個項目中的目標是創造一個輕量、低成本的設備，可以放置在墻前，計算墻上的點，而不管設備相對于結構的方向如何。這是CNM Ingenuity提供的物聯網/快速原型訓練營的頂點項目。

功能

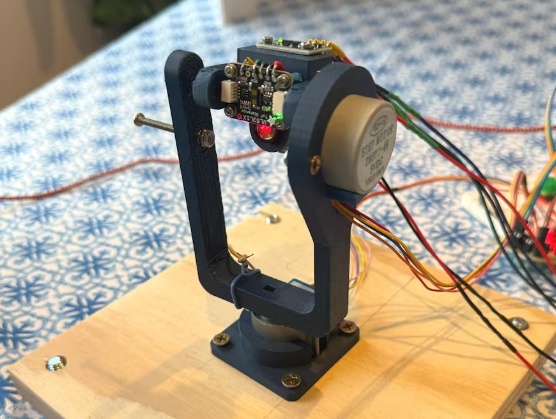

五個組件是該設備功能的關鍵(除了粒子光子2微控制器)-步進電機，2軸模擬操縱桿，OLED顯示器，可見激光二極管和ST微電子的VL53L1X飛行時間距離傳感器。云臺由兩個步進電機驅動(每個軸一個)。馬達采取的每一步都以一個已知的角度旋轉萬向節，這是用于布置點的三角函數的關鍵之一。另一個是法向量到壁的長度，由VL53測量。操縱桿允許用戶將萬向節驅動到墻的角落，消除了計劃的角落檢測方法，這與項目組件固有的精度水平是不可能的。激光二極管直觀地表示萬向節指向的位置。操作過程中指令顯示在OLED顯示屏上。

VL53L1X飛行時間距離傳感器

這種傳感器使用一種叫做“飛行時間”(ToF)的原理來測量光子發射、反射和探測所需的時間。接收器有一個可配置的視場(通過與API交互，從默認的27°降至15°)。它提供相當精確的點距離測量(在傳感器的最大范圍內誤差約為5cm，約為4米)。它通過I2C進行通信，允許無縫集成到物聯網設備中。它的低成本和小占地面積使其成為輕量級應用的理想選擇。

28BYJ-48步進電機

本項目采用的低成本步進電機有32個內部位置。為了減少每一步的角度旋轉，1/64的傳動比是內置的。完成一個完整的旋轉需要2048步，這意味著每一步將電機旋轉約0.176°。這對于這個應用程序來說是相當準確的。然而，這些電機有一個問題，導致這個項目的重大問題(下面討論)。

2軸模擬操縱桿

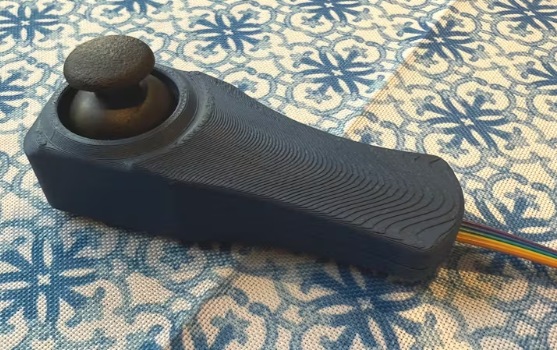

這些操縱桿通常在游戲主機控制器中被用作拇指控制。我把我的安裝在一個由切特·約翰斯頓設計的3d打印的房子里(在Thingiverse上可以找到——非常感謝切特的偉大設計!)操縱桿包含一個按鈕和2個電位器(每個軸一個)，返回0-4095的模擬值，這取決于他們在運動范圍的哪一邊。操縱桿是這個設備的唯一控制裝置。它允許用戶手動驅動萬向節，點擊操縱桿允許用戶通過程序流程進行操作。我還編寫了允許用戶在布局模式設置期間選擇和輸入值的代碼。

OLED顯示器

這個128x64顯示器通過I2C進行通信。有限的屏幕尺寸需要簡明的說明。Switch/case語句控制在程序運行的任何給定點顯示哪些指令。

可見激光二極管

這個小的激光二極管從Adafruit運行在3V3電源，可以很容易地打開或關閉使用數字輸入通過TIP120晶體管。它的小尺寸，低價格，和體面的光束質量使它非常適合這種應用。

程序流

歸一化

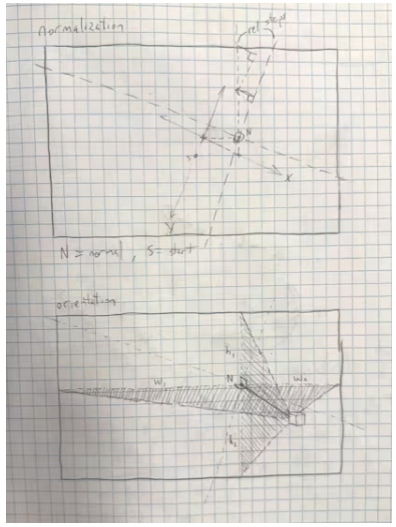

打開設備后，萬向節開始一個正?；倪^程。首先，它掃過x軸，尋找ToF傳感器測量到的最短距離。一旦找到這個點，在x最小值上下的y軸上重復這個過程。X和Y距離最短的點表示從云臺到墻壁的法向量(垂直向量)。這個點是云臺坐標系的原點。測量的距離被儲存起來供計算。

Manualdrive

找到法向量后，用戶必須使用操縱桿將萬向節驅動到房間的左下角、左上角和右上角。因?yàn)樵c(diǎn)(0,0)在法線點上，所以到達X和Y上每個角的步數是已知的(因此到達這些角的角度也是已知的)。

Wallcalculations

在確定了墻上的點之后，計算就開始了。要更全面地了解這個項目背后的數學原理，請查看GitHub的repo。

模式選擇和用戶輸入

系統提示用戶選擇一種模式并使用拇指桿輸入值。目前只支持Free Grid模式。該模式允許用戶輸入X和Y偏移量、行和列的數量以及行和列之間的間隙。

點計算

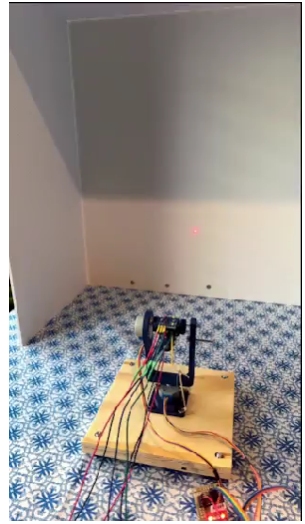

然后，該設備使用歸一化向量計算這些點在墻上的位置。然后用可見激光一次顯示一個這些點。用戶點擊操縱桿進入下一個點。完成后，最后的點擊驅動萬向節回到法向量。

限制和潛在的解決方案

步進電機坡度

當旋轉方向改變時，齒輪齒之間的小空間導致運動損失。這就是所謂的反彈，發揮，或傾斜。

我使用的馬達有正常的斜率，我用橡皮筋把x軸拉向一個方向。對于y軸，懸掛在云臺上的金屬絲的重量通常會使y軸向上拉。

然而，在這些電機中存在第二個“斜坡”或死區，通常發生在電機方向改變后的20°或更多。由于傳動系統的進動，這個死區可能會延遲。正常的斜坡不是什么大問題，但死區給這個設備帶來了嚴重的問題。處理污水的方法有很多，但大多數都假定污水會立即被處理掉。事實上，它在我的馬達運動的不同點上占用，使得上面描述的規范化過程變得困難。

VL53L1X準確性

盡管VL53L1X在規模、精度和成本方面令人印象深刻，但它并不完美。Adafruit創建了一個輕量級的庫，它從ST創建的API中暴露了一些基本的測量函數。ST API包含許多方法，可用于提高某些應用程序的精度。不幸的是，我缺乏必要的C經驗，無法深入研究SPAD/ROI配置和其他校準功能等API。這是在不使用更昂貴的激光雷達傳感器的情況下提高該項目精度的主要方法之一。

當使用這些傳感器時，環境光條件和表面反射率是重要的考慮因素。房間可能暴露在陽光下，這會對準確性產生負面影響。表面反射率和紋理也有影響。傳感器返回的值在某種程度上是可變的，所以我對多次測量進行了一些平均，以減少誤差。平均后，傳感器在我用于測試的尺度(高、寬約1米的模擬墻)上的精度在1-2mm以內。這種差異使得歸一化變得困難，因?yàn)閭鞲衅骺赡軙趲讉€度的弧度上讀取相同的值。由于時間限制，我實現了一個臨時解決方案，導致在尋找法向量時誤差約2cm。這種方法檢查至少兩個連續的距離讀數大于或等于前一個，然后將電機步進到類似值范圍的中間點。

線拖

因?yàn)檫@個設備是一個原型，我有幾個星期的時間來完成，電線布線不是一個考慮因素。6根電線連接到云臺- 4用于ToF傳感器和2用于可見激光器。目前，這些電線從萬向架的背面搖擺，是相當僵硬的，因?yàn)槲覜]有獲得非常小規格的電線。由于馬達很快，如果我的步進代碼出錯，很容易把萬向架包裹在電線中。在開發過程中，設備甚至在我拔掉插頭之前就把自己的電線拔掉了。

對于萬向節來說，沒有電線的解決方案是最好的，但它不適合這樣的項目。在這個設備的未來迭代中，我將使用滑環通過萬向節傳輸能量和數據。這將允許它自由旋轉，給它一個完整的運動范圍，使像房間掃描模式成為可能。

激光/傳感器校準

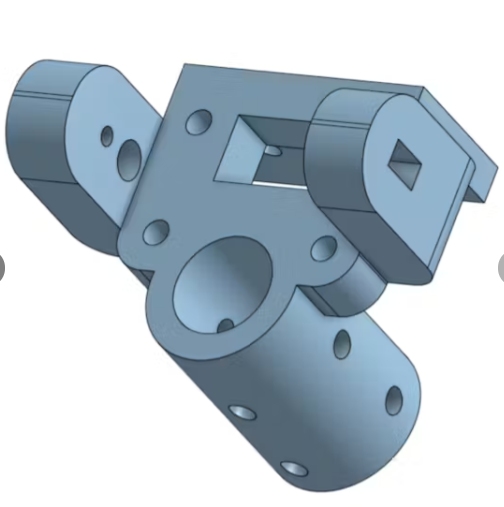

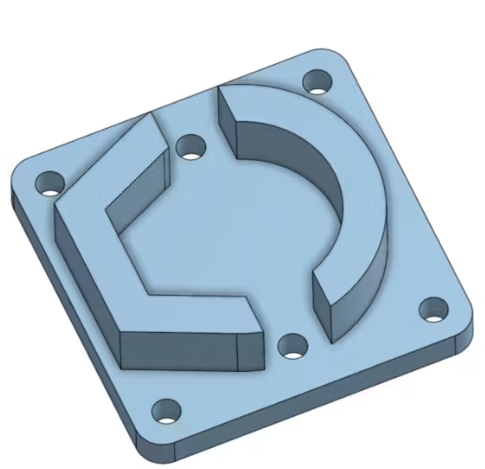

我遇到的另一個困難是確?？梢娂す獾奈恢脤?shí)際上是指向萬向節“看”的地方。我設計了這樣的框架，激光和傳感器安裝是平行的。傳感器安裝在由Adafruit創建的分?jǐn)喟迳?，所以我?chuàng)建了一個平面來安裝它。我把橡膠管周圍的螺絲，我用來連接它，并收緊了管板下來。油管的反彈將木板推到螺絲的背面，使我能夠?qū)战沁M(jìn)行微調。由于傳感器的紅外激光在沒有紅外相機的情況下是看不見的，因此不可能獲得真正的對齊。相反，我使用參考曲面使其接近真正的平行線。

我用固定螺絲把可見激光器安裝在一個掛在傳感器下面的桶里。激光和傳感器的光束彼此相距約1厘米，這是我在不可能在傳感器的斷線板上鉆洞的情況下盡可能接近它們的距離。我接受這個偏移量作為項目的一個怪癖，如果這真的是一個精確的應用程序，我會在我的計算中使用偏移量每當激光點的位置重要(手動驅動和點顯示)。

三維投影

這是我第一次使用萬向節。在我看來，只需要幾個已知的值就可以完全描述墻與傳感器的關系。不幸的是，事實并非如此。當接近法向量時，云臺的行為正常，但當它遠離時，相對于云臺的觀點，墻壁的傾斜變得明顯。當激光沿著壁面頂部的x軸直線驅動時，所描述的直線是一個圓錐截面。因此，計算出的點也相對于墻的傾斜度發生了傾斜。

為了獲得一條真正的直線(物理上和計算上)，需要在傳感器坐標和墻壁坐標之間進行3D投影/轉換。這超出了我的能力范圍(目前)。這個問題是我在設計和構建這個項目的后期才發現的，所以我不能完全解釋清楚。我能夠通過繪制接近法向量的點得到一個不錯的結果，這證明我至少能夠計算相對于墻的角落的點。

未來的改進

?正確的3D投影

如果我弄清楚了這一點，這個項目就會運行得非常好(考慮到所有其他挑戰)。

?更好的組件

更好的步進電機

移除中距離盲區將大大改善功能。

更好的距離傳感器(如激光雷達)。

由于誤差范圍較小，準確測量正常值將更容易，我還可以使用提高的精度來獲得點測量，完全消除了手動駕駛的需要?；h(huán)可以消除電線的阻力，并允許不受限制的運動。

使它自導向——幾種可能的方法：

?使用霍爾傳感器檢測萬向節位置

?用陀螺儀測量螺距，使y軸水平

?使用EEPROM存儲并返回到一組已知步驟(從最后一個位置，它是在被關閉之前)

更多的模式

螺柱模式：找到一個螺柱，驅動到它，并用激光線二極管顯示所有其他螺柱。

邊緣/角落檢測-用于房間映射和其他類似的應用。

多房間模式-用于確定房間之間的連續性。房間尺寸和相對位置(通過加速度計收集)可以存儲在內存中，以創建連接內部空間的工作模型。
