使用Zigbee，使用ESP32-C6構建您自己的無線智能照明系統，實現可靠、低功耗的通信。

Zigbee是智能家居生態系統中最流行的無線通信協議之一，以其可靠性、低功耗和強大的網狀網絡功能而聞名。在本教程中，我們將探討如何利用Zigbee在強大而緊湊的DFRobot Beetle ESP32-C6微控制器上創建一個簡單但功能強大的智能照明系統，具有開/關開關和燈。

無論您是家庭自動化愛好者還是希望擴展物聯網技能的開發人員，該項目都將為您構建基于zigbee的應用程序提供堅實的基礎。

你會學到什么

?Zigbee是什么，為什么它對物聯網應用很重要

?如何設置BeetleESP32-C6用于Zigbee開發

?實現一種Zigbee開/關燈裝置

?創建Zigbee開/關開關控制器

?測試設備間的通信

?實際應用和下一步

硬件需求

?2塊甲殼蟲ESP32-C6開發板

?編程用USB線

?LED(或控制實光的繼電器模塊)

?按鈕(或內置啟動按鈕)

?面包板和跳線

?可選：外部供電

軟件需求

?Arduino IDE

?ESP32- c6單板支持包(ESP32 Core V 3.x)。x在Arduino IDE上)

什么是Zigbee，為什么它很重要

了解Zigbee技術

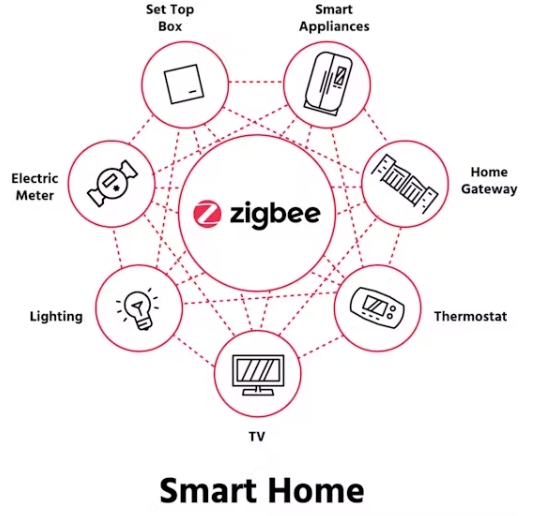

Zigbee是一種基于IEEE 802.15.4標準的低功耗無線網狀網絡協議。它工作在2.4 GHz頻段(全球可用)，專為個人局域網(pan)中的低數據速率、短距離通信而設計。

Zigbee的主要優點

?網狀網絡：Zigbee設備可以相互傳遞消息，在不需要額外基礎設施的情況下擴展網絡范圍。

?低功耗：Zigbee被設計為非常節能，使其成為需要運行數月或數年而無需更換電池的電池供電設備的理想選擇。

?可靠性和安全性：Zigbee包括AES-128加密和網絡身份驗證等強大的安全功能，確保您的智能家居設備安全通信。

?互操作性：來自不同制造商的設備在遵循Zigbee標準的情況下可以相互通信。

?可擴展性：?jiǎn)蝹€(gè)Zigbee網絡可以支持超過65,000個設備，使其既適合簡單的家庭設置，也適合大規模部署。

為什么ESP32-C6是Zigbee的完美選擇

甲殼蟲ESP32-C6是Zigbee開發的絕佳平臺，因?yàn)椋?

?它具有對802.15.4無線電的內置支持，這是Zigbee的基礎

?它的雙核處理器為處理網絡任務提供了足夠的處理能力

?低功耗模式允許節能運行

?緊湊的外形使其適合集成到小型設備中

?它還支持Wi-Fi、藍牙和Thread，支持多協議應用

設置您的開發環境

安裝必備軟件

?從Arduino .cc安裝最新版本的Arduino IDE

?為Arduino IDE添加ESP32板支持：

?開放Arduino IDE

?轉到File > Preferences

?在“附加董事會管理器url”中，

?進入Tools > Board > Boards Manager

搜索“esp32”并安裝最新版本

?配置甲殼蟲ESP32-C6

?通過USB連接ESP32-C6到計算機

?在Tools中選擇正確的單板> board > ESP32 Arduino >Beetle ESP3C6或ESP32C6 Dev Module

?在“Tools > port”中選擇正確的端口

構建Zigbee開/關燈

電路連接

對于照明設備，我們將使用一個簡單的LED電路：

?將LED連接到ESP32-C6的GPIO引腳4(使用限流電阻220Ω)

?將LED(陰極)負支接至GND

?ESP32-C6 GPIO4—> 220Ω電阻—> LED—> GND

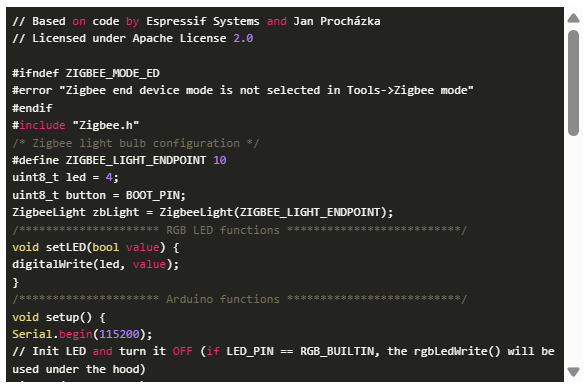

Zigbee光設備的代碼

這段代碼可以找到導航到文件>示例> Zigbee > Zigbee_On_Off_Light

我們將使用GPIO 4，確保led引腳定義為4，如下所示，并且打開或關閉它的按鈕是BOOT_PIN(內置引導引腳)，您可以使用外部按鈕，但您必須在這里定義它

上傳代碼前，請確保選擇的單板正確，并勾選以下設置

選擇協調器Zigbee模式：Tools > Zigbee模式：Zigbee ED(終端設備)

選擇“Zigbee分區方案：Tools >”分區方案：Zigbee 4MB with spiffs。

構建Zigbee開/關開關

在這種情況下，我們將使用內置的啟動按鈕作為我們的開關，你也可以使用外部按鈕，但要確保你在代碼中添加了它

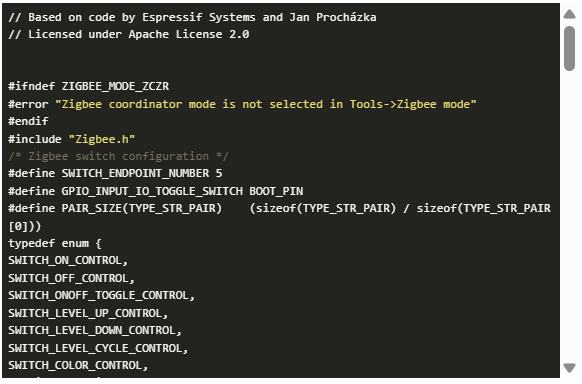

Zigbee交換設備的代碼

這段代碼可以找到導航到文件>示例> Zigbee > Zigbee_On_Off_Switch

上傳代碼前，請確保選擇的單板正確，并勾選以下設置

選擇協調器Zigbee模式：Tools > Zigbee模式：Zigbee ZCZR (Coordinator /router)。

選擇“Zigbee分區方案：Tools >”分區方案：Zigbee 4MB with spiffs。

搭建網絡

創建Zigbee網絡

?首先，將光器件代碼上傳到ESP32-C6

?然后，將交換設備代碼上傳到第二臺ESP32-C6

?兩個設備都上電

通電時：

?光設備將創建一個Zigbee網絡作為協調器

?交換設備將掃描可用的網絡并自動加入

?一旦連接上，開關將發現光裝置

測試系統

?按下與交換設備相連的按鈕

?連接到照明設備的LED應處于開/關狀態

?串行監視器將顯示有關正在發送和接收的命令的調試信息

了解守則

Zigbee網絡構成

?所述光設備配置為作為協調器啟動Zigbee網絡

?交換機作為終端設備加入網絡

這兩個設備都實現了家庭自動化配置文件，具有特定的設備類型(開/關燈和開/關開關)。

命令處理

?當按下開關設備上的按鈕時，它發出開/關命令

?該命令專門針對光設備的端點

?照明設備接收到命令并相應地更新其LED狀態

?兩個設備都使用標準Zigbee集群庫(ZCL)命令進行通信

設備發現

?交換機使用Zigbee設備對象(ZDO)匹配描述符請求來查找具有開/關集群的設備

?當它發現光設備時，它會存儲其通信地址

?這樣可以實現自動發現，而無需對設備地址進行硬編碼

現實世界的應用程序

這個簡單的項目展示了Zigbee設備交互的基礎，可以擴展到：

?智能家居集成：通過Zigbee網關將您的設備連接到流行的平臺，如Home Assistant，三星SmartThings或亞馬遜Alexa。

?多設備網絡：添加更多的燈和開關，以創建一個完整的家庭照明系統。

?傳感器集成：結合運動傳感器，光傳感器，或門/窗傳感器自動觸發照明。

?能源監控：增加電力監控，跟蹤連接燈的能源使用情況。

?場景控制：實現不同燈光場景的多按鈕控制器。

故障排除

常見問題及解決方案

未連接的設備：

?確保兩臺設備使用相同的頻道

?請檢查ESP32-C6 Zigbee射頻初始化是否正確

?檢查設備是否通電并在彼此的范圍內

編譯錯誤:

?確保您安裝了最新版本的ESP32 Core

?確認ESP32-C6單板選擇正確

結論

在本教程中，我們探討了如何使用BeetleESP32-C6實現基本的Zigbee網絡，創建一個具有開/關開關和燈的功能性智能照明系統。本項目演示了Zigbee通信的基本概念，包括網絡形成、設備發現和命令處理。

ESP32-C6是Zigbee開發的優秀平臺，在緊湊的外形中提供內置802.15.4無線電支持和強大的處理能力。通過了解這些基礎知識，您可以擴展您的項目，包括更復雜的功能，并與現有的智能家居生態系統集成。
