通過啟用BLE的溫度和濕度監測，探索Omnimo nRF52840開發板的能力

Omnimo nRF52840開發板：?jiǎn)⒂胋le的溫度和濕度監測

概述

本項目演示了如何將Omnimo nRF52840開發板與TempHum 23點擊傳感器(SHT4x)和Android應用程序藍水果LE Connect結合使用，以監測溫度和濕度水平。通過兩個可訪問的用戶按鈕，用戶可以在不同的測量模式之間切換，并通過藍牙低功耗(BLE)顯示當前模式和環境數據。

TempHum 23 Click是一種基于microbus的Click板，具有SHT4x傳感器，以其在廣泛測量范圍內的高精度而聞名。通過將該傳感器與Omnimo nRF52840集成，并通過藍果LE Connect應用程序利用BLE，我們?yōu)榄h(huán)境監測創建了強大的物聯網解決方案。

需求

硬件

?Omnimo nRF52840：具有BLE功能的開發板。

?TempHum 23 Click：一款兼容microbus的Click板，帶有SHT45傳感器。

?安裝藍果LE Connect應用程序的安卓設備。

軟件

?Python庫:

?adafruit_sht4x：用于連接SHT4x傳感器。

?adafruit_ble：用于處理BLE通信。

?adafruit_sht4x：用于與SHT4x傳感器接口。adafruit_ble：用于處理BLE通信。

?藍果LE Connect app: Android和iOS設備均可使用，實現與ble項目的無線通信。

指令

步驟1：設置硬件

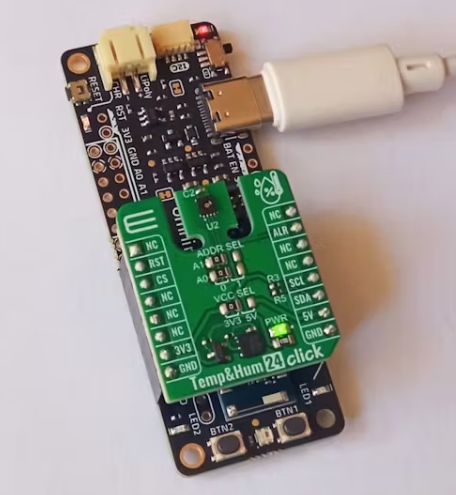

?通過microbus連接器將TempHum 23點擊連接到Omnimo nRF52840。

步驟2：準備開發環境

?如果還沒有完成，請?jiān)贠mnimo nRF52840上安裝CircuitPython或MicroPython。

?在主板上安裝必要的Python庫(adafruit_sht4x, adafruit_ble)。您可以在它們各自的存儲庫中找到安裝說明。

步驟3：上傳代碼

?將提供的Python代碼片段復制到一個名為code.py的文件中。

?將此文件傳輸?shù)絆mnimo nRF52840的根目錄。

步驟4：配置BLE連接

?從谷歌Play Store或其他可信來源下載并安裝藍果LE Connect應用程序。

?打開應用程序，掃描附近的BLE設備。

?一旦您的Omnimo nRF52840出現在可用設備列表中，就連接到它。

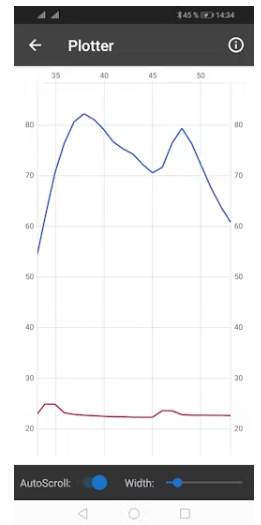

?使用繪圖監控溫度和濕度值

步驟5：測試系統

?按下按鈕BTN1，循環通過SHT4x傳感器支持的各種測量模式。

?按下BTN2按鈕，通過BLE將當前模式的名稱發送到連接的Android設備。

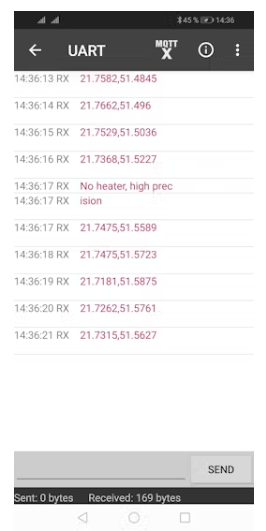

?通過藍果LE Connect應用程序中的UART控制臺功能監控當前模式(除了溫度和濕度值外)。

代碼的解釋

以下是所提供代碼中的關鍵部分：

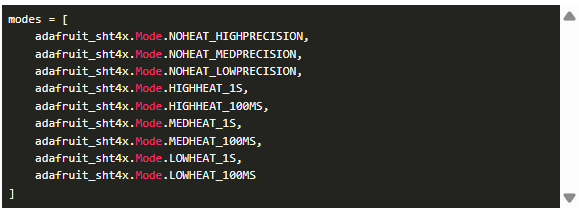

?定義了SHT4x傳感器的所有可能的工作模式，允許在功耗與精度權衡方面的靈活性。

?檢測何時按下模式切換按鈕，增加當前模式索引，相應地更新傳感器的模式，并應用短的脫波延遲。

?當顯示模式按鈕被按下時，通過BLE將當前模式的字符串表示發送到連接的設備，然后是一個脫扣延遲。

?測量當前的溫度和濕度值，然后將其以逗號分隔的值通過BLE傳輸?shù)竭B接的設備。

結論

該項目突出了Omnimo nRF52840與TempHum 23 Click傳感器和Bluefruit LE Connect應用程序相結合的功能，以創建強大的物聯網環境監測解決方案。它展示了將先進傳感器與BLE技術集成在一起以遠程提供實時數據訪問是多么容易。

本文編譯自hackster.io
