將您的Omnimo nRF52840轉換為zigbee供電的環境傳感器，并將其與家庭助理無縫集成。

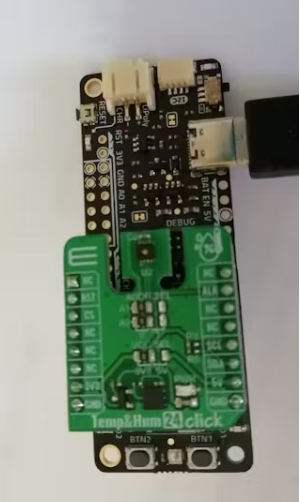

如果您希望涉足Zigbee開發領域，那么這個項目非常適合您。在本教程中，我們將指導您使用Omnimo nRF52840開發板與Temp&Hum 24 Click (HDC3021傳感器)配對構建無線溫濕度傳感器。傳感器數據將通過Zigbee廣播，并使用ZHA (Zigbee家庭自動化)集成集成到家庭助理中。

你需要什么

硬件

Omnimo nRF52840開發板一款緊湊、功能強大的開發板，基于北歐半導體nRF52840 SoC，具有低功耗藍牙(BLE)和Zigbee功能。

TEMP&HUM 24 CLICKA microkroelektronika點擊板配備HDC3021傳感器，能夠高精度測量溫度和濕度。

Segger J-Link編程器或nRF52840芯片的另一種編程方式

軟件工具

nRF5 SDK for Thread and Zigbee v4.2.0官方北歐SDK，提供開發Zigbee應用所需的工具和庫。

Segger Embedded Studio for ARM (V7.32a)用于編譯和刷新固件的IDE。

啟用了ZHA集成的家庭助理

步驟1：設置開發環境

下載SDK

前往Nordic的網站下載線程和Zigbee v4.2.0的nRF5 SDK。將其解壓縮到您選擇的目錄中。

安裝Segger Embedded Studio

從官方網站下載并安裝Segger Embedded Studio for ARM (V7.32a)。

克隆項目存儲庫

導航到解壓的SDK目錄中的examples/zigbee/experimental文件夾，并將此項目存儲庫A克隆到其中。

步驟2：理解代碼

讀取傳感器數據

Temp&Hum 24 Click上的HDC3021傳感器測量溫度和濕度。代碼通過TWI與傳感器接口來檢索這些讀數。

通過Zigbee廣播數據

使用nRF52840的Zigbee堆棧，傳感器數據被打包并無線傳輸?shù)絑igbee協調器(例如，帶有ZHA的家庭助理設置)。

步驟3：編譯和Flash固件

打開項目

啟動Segger Embedded Studio并打開。emProject文件位于從A克隆的項目目錄中

構建項目

單擊Build按鈕編譯代碼。確保在編譯過程中沒有錯誤。

刷新固件

使用Segger J-Link編程器將Omnimo nRF52840板連接到計算機。

第四步：與家庭助理集成

啟用ZHA集成

如果還沒有，請在家庭助理中啟用Zigbee家庭自動化(ZHA)集成。如果需要，請遵循官方的ZHA安裝指南。

配對傳感器

?Omnimo nRF52840單板使用USB Type-C或電池供電

?將Zigbee協調器設置為配對模式。

?復位Omnimo nRF52840板啟動配對。

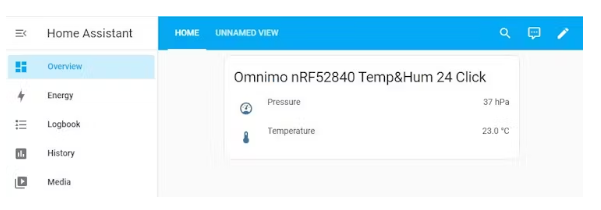

?配對后，傳感器應該出現在“設備”部分的“家庭助手”中。

驗證數據

查看傳感器創建的溫濕度實體。您應該看到TEMP&HUM 24 CLICK傳感器的實時讀數。

本文編譯自hackster.io
