在本文中,我們將學習步進電機,28BYJ-48電機,以及如何使用Arduino控制它。
步進電機廣泛用于精密控制應用,如3D打印機,數控機床,相機滑塊和機器人。其中最實惠和常用的步進電機愛好者和電子學習者是28BYJ-48,通常與ULN2003驅動模塊配對。在本文中,我們將深入了解步進電機的基本原理,28BYJ-48電機,以及如何使用Arduino控制它。
步進電機是如何工作的?
步進電機是一種以離散步進運動的無刷直流電動機。與連續旋轉的常規直流電動機不同,步進電機以定義的增量旋轉,稱為步進。發送到電機的每個脈沖導致電機軸移動一個固定的角度。這允許精確的位置控制沒有反饋(開環控制)。
步進電機的工作方式
步進電機可以以各種步進方式驅動。每種模式?jīng)Q定線圈如何通電以及軸每一步旋轉多少。
1. 全步進模式(單相ON)或波步進
在這種模式下,一次只有一個繞組通電。它消耗更少的功率,但產生更小的扭矩。電機以相對較低的保持力矩一步一步地移動。
2. 全階躍模式(兩相開啟)
在這里,兩個繞組同時通電。與單相模式相比,這可以產生更好的扭矩。當需要更高的保持扭矩時,通常使用它。
3. 半步模式
這種模式在單線圈和雙線圈勵磁之間交替,有效地將步進分辨率提高了一倍。它提供了一個更平穩的旋轉和更好的定位。例如,一個馬達在全步模式下每轉64步,在半步模式下每轉128步。
4. 微步模式
在微步進中,通過電機線圈的電流被控制在更細的增量中,允許非常平滑和精確的運動。它用于需要最小振動和高分辨率的應用。但是,這種模式通常需要比ULN2003更復雜的驅動程序。
步進電機的類型
步進電機主要有三種類型
?永磁步進(PM) -低成本,適用于低分辨率應用。
?可變磁阻步進器(VR) -結構簡單,不太常用。
?混合步進-結合了PM和VR的特點,提供高扭矩和精度。
28BYJ-48是一種永磁步進電機,適用于輕型應用。

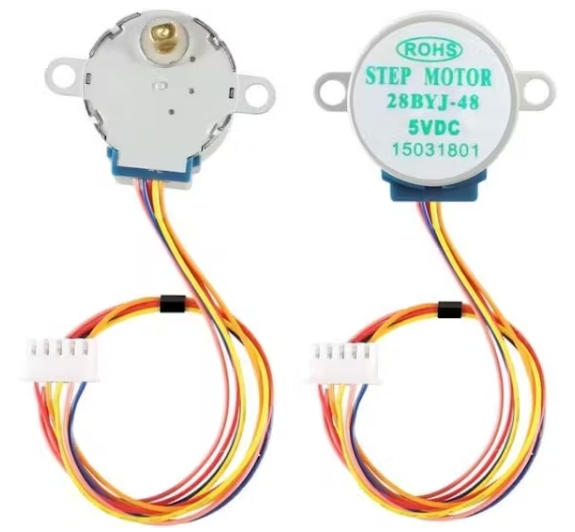

28BYJ-48步進電機簡介
28BYJ-48是消費類電子產品中常用的5V單極步進電機。它具有成本效益,緊湊,并提供精確的運動,使其成為原型設計和教育項目的理想選擇。
28BYJ-48步進電機規格
?額定電壓:5V DC
?階段數:4
?步進角度:5.625°/64
?齒輪比:1:64
?工作電流:~240mA
?每轉步:32步/轉× 64傳動比= 2048步/轉
這種高步數提供了極好的定位精度。

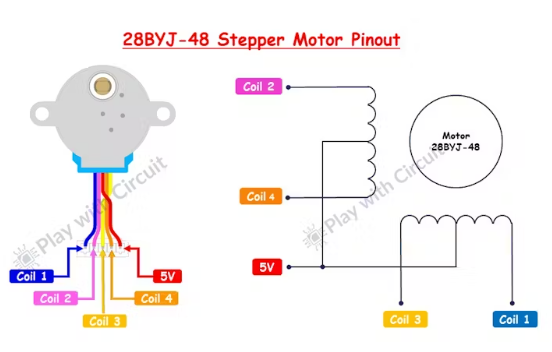

28BYJ-48步進電機引腳
電機有一個5線連接器:
?紅色- VCC(所有線圈通用)
?藍色線圈1
?粉紅色-線圈2
?黃色-線圈3
?橙色-線圈4
這些電線直接連接到ULN2003驅動板。

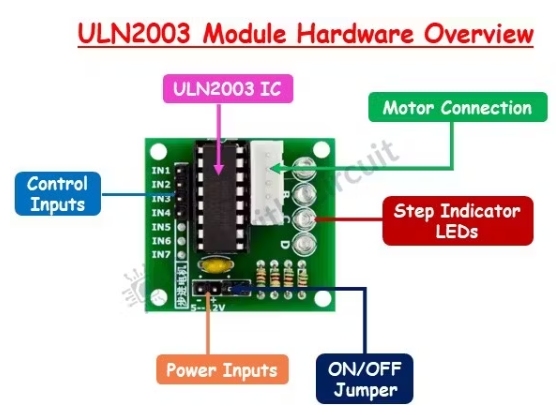

步進電機驅動模塊
ULN2003模塊是一種流行的驅動板,用于控制28BYJ-48步進電機。它使用ULN2003A達靈頓晶體管陣列,允許Arduino切換電機線圈而不會使引腳過載。
主要特點:
?每個通道的LED指示燈,以可視化活動
?電機連接器即插即用兼容性與28BYJ-48
?輸入頭,方便連接到Arduino
?電機VCC板載電源端子

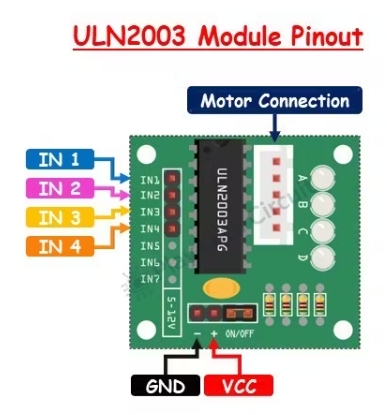

ULN2003模塊輸出
?IN1到IN4 - Arduino的控制輸入
?GND -接地
?VCC - 5V電機供電
?電機連接器-連接到28BYJ-48步進電機
?電源指示燈-指示模塊是否上電
?步進LED -顯示步進脈沖被發送到電機

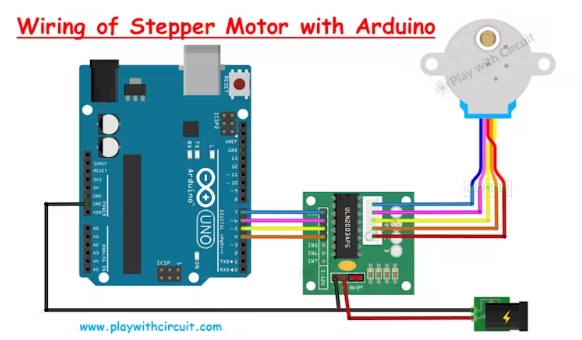

28BYJ-48步進電機與Arduino Uno接口

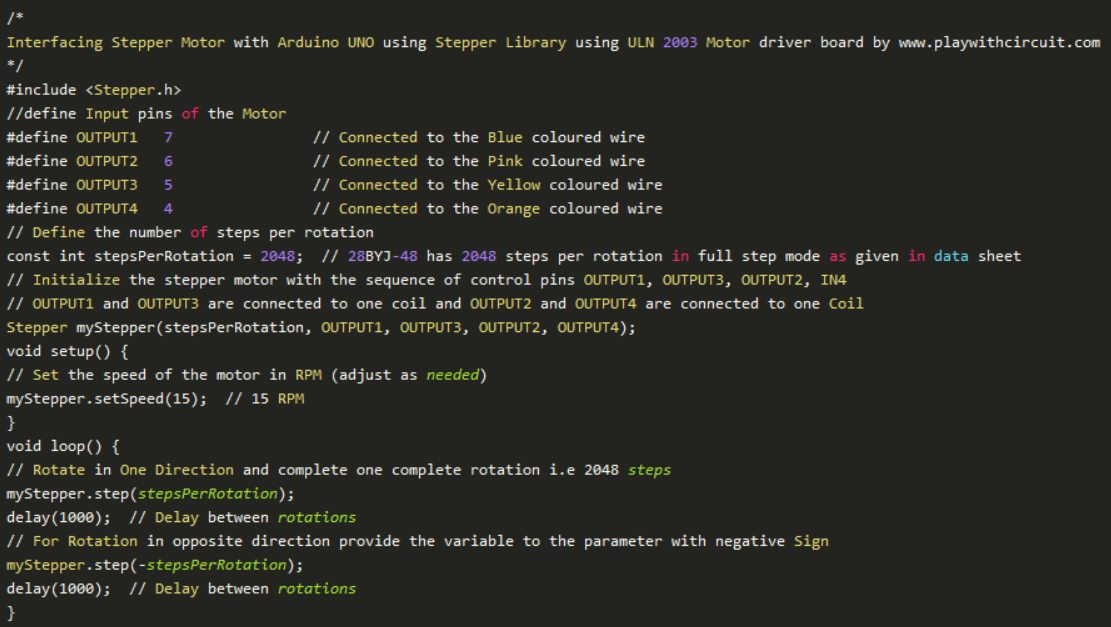

Arduino示例代碼
在下面的代碼中,我們將在順時針和逆時針?lè)较蛐D(zhuǎn)步進電機。
