IQ調制就是數據分為兩路，分別進行載波調制，兩路載波相互正交。 I：in-phase(同相), q: quadrature(正交)。IQ調制是矢量的方向問題，同相就是矢量方向相同的信號;正交分量就是兩個信號矢量正交(差90°);IQ信號是一路是0°或180°，另一路是90°或270°，叫做I路和Q路，它們就是兩路正交的信號。

近幾年來，移動通信在我國得到了迅速的發展和普及，無線通信的發射機與接收機技術也得到迅猛發展。射頻發射機的主要功能是實現基帶信號調制、上變頻和功率放大。與接收機的結構相比，發射機的結構相對比較簡單。通常有：

· 直接上變頻(又稱：零中頻調制)

· 間接上變頻(又稱：兩級變頻或超外差式)

· 數字中頻發射機

標準的IQ正交調制電路的結構非常簡單，它分為IQ 基帶發生器和IQ 混頻器兩大部分。不管是調幅，調頻或是調相信號，只需要通過改變不同的IQ 基帶信號就可以實現。而IQ 調制器的作用是將基帶IQ 信號搬移到載波上。正交調制器通常能實現較高的相位精度與幅度平衡，非常適合于通信系統中的直接上變頻(零中頻調制)，因此廣泛用于直接上變頻發射機，例如蜂窩移動通信、WLAN、UWB超通信系統、藍牙、GPS 等系統中，是現代無線通信系統中的關鍵元件。

下圖1所示是正交調制器的框圖，如果用于直接上變頻發射機，省去了第二本振，中頻濾波器和混頻器，使發射機系統結構簡化，從而降低了成本、體積和功耗。

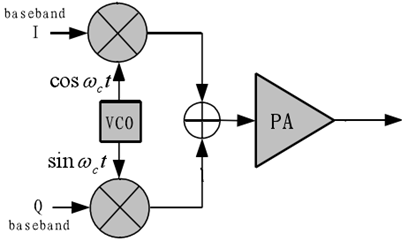

圖1. 正交調制器原理框圖

正交調制器的固有缺點在于本振泄漏和邊帶抑制(本振泄漏主要是由IQ信號的直流偏置,IQ差分信號的不平衡性以及本振和射頻的隔離指標差等因素造成的)。理想情況下，正交調制器只是完成基帶頻譜的搬移和疊加，不會造成信號的帶外頻譜增生或是產生帶內失真。正交調制器會不可避免的存在非理想因素，使得輸出信號產生各種失真，影響通信質量，所以正交調制器的射頻性能需要進行全方面的測試。

測試IQ調制器的鏡像抑制一般采用單邊帶CW信號，輸入的I信號：sinω0t，Q信號：cos?ω0t與正交本振混頻以后可得調制信號s(t)，其中ω0一般為掃頻信號，從DC附近開始到幾十或幾百兆：

s(t)=sinω0t?cosωct-cosω0t? sinωc t

=sin?(ωc-ω0 )t

如果IQ調制器完全理想，只會在(ωc-ω0)處產生一個單邊帶信號(單邊帶CW信號)，但是由于調制器的不理想性，也會在(ωc+ω0)處產生一個鏡像信號。與此同時在本振頻率ωc位置也會有一個信號，稱為本振泄漏。本振和鏡像信號的抑制度是IQ調制器的重要指標。圖2是一個典型的IQ調制器的單邊帶CW輸出結果，載波為10G，IQ信號為30MHz，測試得到鏡像信號的抑制度為42dB。此時采用任意波形發生器產生兩路30MHz的sin和cos信號，分別提供給IQ調制器作為基帶輸入，也可以使用帶有雙源選件的矢網的兩個通道輸出相位差恒定為90度的CW連續波，用矢網的另一個好處就是,可以實現掃頻模式下的本振和鏡像抑制度的測試。

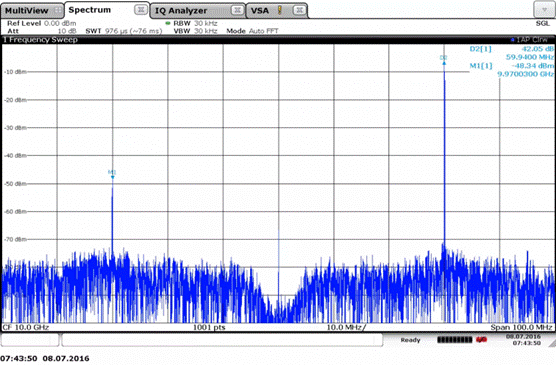

圖2. 頻譜儀測試矢量信號源的IQ調制鏡像抑制度

2. 測試任務

本文采用的正交調制器待測件是來自ANALOG DEVICES的ADL5371，它的工作頻率范圍：500 MHz～1.5 GHz。下圖3所示，該器件I+，I-，Q+，Q-端口分別為IQ雙路差分基帶輸入，LO為單端本振輸入(LOIN接匹配負載)?；鶐л斎胄枰?00mV的偏置電壓。射頻輸出VOUT為單端50Ω。

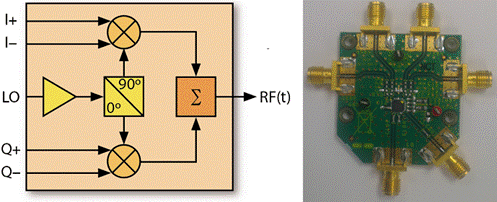

圖3. 正交調制器ADL5371 pin(左)和ADL5371的評估板

測試時，ADL5371的評估板需要輸入0dBm、900MHz的單端本振。IQ雙路差分基帶輸入的正弦波的峰峰值為1.4V，頻率為1MHz，并且?guī)в?00mV的偏置電壓。

測試項目包括：輸出功率;輸出1dB壓縮點;載波饋通;邊帶抑制;正交相位誤差;IQ幅度不平衡性;二次、三次諧波抑制;TOI;基帶到射頻幅頻響應。

IQ調制，也被稱為正交調制，是一種基礎的通信調制概念，主要用于無線通信系統中，如調頻調制(FM)、調相調制(PM)和正交振幅調制(QAM)等。

在IQ調制中，信號被分為兩路，即I路(同相分量)和Q路(正交分量)，這兩路信號分別經過各自的調制器進行調制。這兩路信號具有相同的頻率，但相位相差90度，一般使用sin和cos函數與I、Q兩路信號進行調制，然后再通過合路器合成一個復合信號。這種調制方式可以提高頻譜利用率，并通過將調制信息置于載波中的幅度、相位或者頻率來傳輸數據。

我們以IQ調制為例來講解模擬調制，IQ調制也叫做正交調制，數據分為兩路分別進行載波調制，兩路載波相互正交，l是in-phase(同相)，q是

quadrature(正交)。IQ路信號是一路是0°，另一路是90°的正交信號，IQ調制原理如圖1.所示：

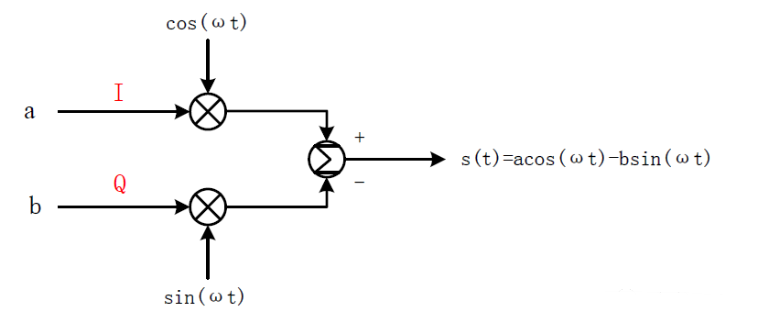

圖1.IQ調制原理圖

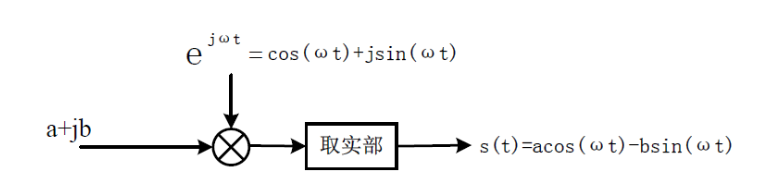

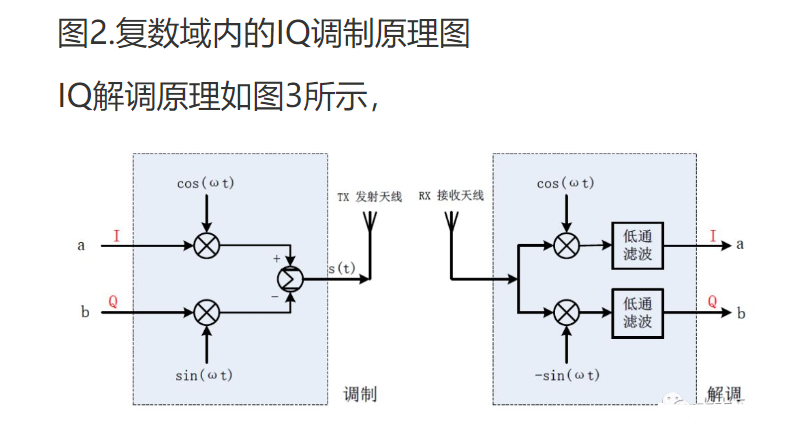

l路和Q路分別輸入兩個數據a，b，l路信號與cos(wt)相乘，Q路信號與sin(wt)相乘，之后再疊加在一起(Q路通常會乘-1)，輸出信號為s(t)。這個過程叫做IQ調制。在復數域用a+jb表示輸入信號，輸入信號與cos(wt)+jsin(wt)想乘后得到的實部即為輸出信號，如圖2所示

IQ調制器在無線電發送器中的應用尤為關鍵，它能夠以非常有序且精準的方式來更改信號的幅度和相位，以便對數據進行調制，或者將數據編碼到正弦波上。而IQ解調器則用于無線電接收器，用于從已調信號中剝離數據，使數據得到解譯。

IQ調制有哪些應用場景

IQ調制在多個通信領域具有廣泛的應用場景。首先，在無線通信系統中，IQ調制能夠?qū)崿F(xiàn)多載波調制技術，例如正交頻分復用(OFDM)技術。通過將大帶寬信號分成多個窄帶信號進行調制，這種技術可以有效提高信道的利用率和抗多徑干擾能力。此外，IQ調制也被廣泛應用于3G、4G和5G移動通信系統，以及無線局域網(Wi-Fi)技術中，提供高效的數據傳輸和更好的用戶體驗。

在數字電視、數字音頻等領域，IQ調制也發揮著重要作用，可以實現高清視頻、高保真音頻的傳輸。同時，在雷達、無線電等領域，IQ調制也扮演著重要的角色，可以實現高精度的信號處理和傳輸。

隨著通信技術的不斷發展，IQ調制技術也在不斷演進。未來，隨著5G、6G等新一代通信技術的到來，IQ調制技術將會更加廣泛地應用于無線通信系統中，實現更高的數據傳輸速率和更可靠的通信質量。同時，隨著人工智能、物聯網等新興技術的快速發展，IQ調制技術也將會在更多的領域得到應用，為各種智能設備之間的互聯互通提供支持。
