您有兩個傳感器，具有相同的I2C地址，您希望為每個傳感器使用單獨的I2C總線連接到Nucleo板。

您有一個微控制器和兩個相同的傳感器，這意味著它們具有相同的I2C地址。如果沒有多路復用器或配置傳感器的I2C地址的可能性，則無法將它們連接到相同的I2C總線。然而，STM32 Nucleo 64 F401RE板提供了幾個獨立的I2C總線，允許將每個傳感器連接到其單獨的I2C總線，以避免地址沖突。

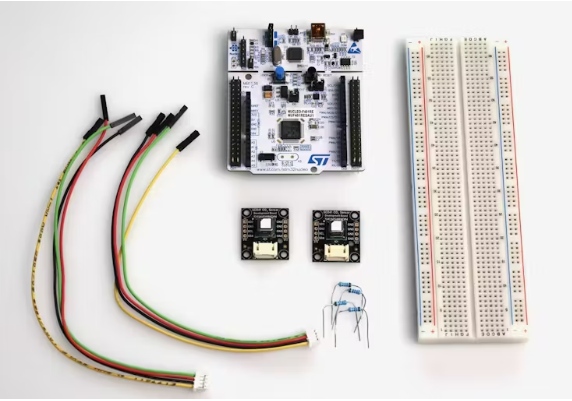

在本例中，我們使用支持多個I2C總線的STM32 Nucleo 64 F401RE板。作為傳感器，我們有兩個盛思銳SCD41二氧化碳傳感器評估板。您可以使用任意兩個傳感器，無論它們是相同的產品還是具有相同I2C地址的不同傳感器。評估板很方便，因為我們可以將它們與評估套件中包含的電纜連接起來，允許我們在不焊接面包板的情況下連接所有東西。

一般工作原理

我們要連接的兩個SCD41傳感器的I2C地址為0x62，無法更改。因此，為了從微控制器與兩個傳感器通信，我們將為每個傳感器使用單獨的I2C總線。每個I2C總線需要一個引腳用于SDA線，一個引腳用于SCL線。在軟件方面，我們需要初始化每個I2C總線的“TwoWire”實例并配置引腳?！癟woWire”是標準Wire庫的一部分。作為最后一步，我們將創建傳感器驅動程序類的兩個實例，并使用標準I2C總線初始化一個實例，使用自定義I2C總線初始化另一個實例。

布線

STM32 Nucleo 64 F401RE板具有預定義的I2C引腳。我們連接到電路板的Arduino引腳頭，并使用I2C1和I2C2的預定義引腳。

關于STM32 Nucleo 64 F401RE板的更多信息可以在st.com上找到。

上拉電阻

在每對I2C線(即數據(SDA)和時鐘(SCL)線上安裝上拉電阻對于良好的信號質量和健壯的通信非常重要。您可以在I2C上拉電阻介紹中了解更多信息。

Nucleo板和開發套件板都有內建的上拉電阻。因此，我們需要將一個電阻連接到每條I2C通信線路上。在這個例子中使用了四個8.26歐姆電阻，并且使用面包板進行布線。

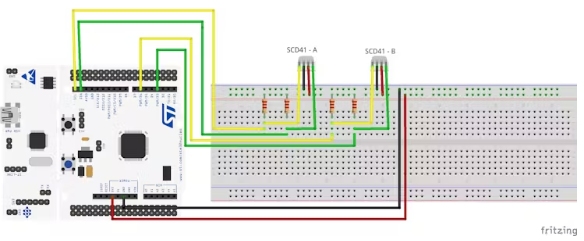

接線圖

R.1到R.4代表阻值為8.26歐姆的電阻器。

?SEK-SCD41 A引腳1至R.1 (SCL，黃色)

?r1到Nucleo Arduino連接器引腳15 (SCL，黃色)

?r1到Nucleo Arduino連接器3V3

?SEK-SCD41 A引腳2到Nucleo Arduino連接器GND

?SEK-SCD41 A引腳3到Nucleo Arduino連接器3V3(傳感器供電電壓，紅色電纜)

?SEK-SCD41 A引腳4到R.2 (SDA，綠色)

?R.2到Nucleo Arduino連接器引腳14 (SDA，綠色)

?R.2到核子Arduino連接器3V3

?SEK-SCD41 B引腳1至R.3 (SCL，黃色)

?R.3到Nucleo Arduino連接器引腳6 (SCL，黃色)

?R.3到Nucleo Arduino連接器3V3

?SEK-SCD41 B引腳2到Nucleo Arduino連接器GND(接地，黑色電纜)

?SEK-SCD41 B引腳3到Nucleo 3.3V(傳感器電源電壓，紅色電纜)

?SEK-SCD41 B引腳4到R.4 (SDA，綠色)

?R.4到Nucleo Arduino連接器引腳3 (SDA，綠色)

?R.4到核子Arduino連接器3V3

我們稍后在軟件中的配置必須記住的是我們用于I2C總線的引腳。

軟件設置

首先，您需要包含Wire庫：

為了用正確的引腳配置I2C總線，我們需要實例化兩個“TwoWire”實例，并傳遞用于I2C通信的引腳。

它們的作用域應該是全局的，因此定義在‘ setup() ’和‘ loop() ’之外。

然后，通過I2C總線向傳感器發送命令的代碼需要知道哪個傳感器使用哪個總線。因此，您需要相應地配置傳感器實例。首先，為每個傳感器創建一個驅動程序?qū)嵗?。它們的作用域?yīng)該是全局的，這樣就可以從‘ setup() ’和‘ loop() ’中引用它們。

然后，在‘ setup() ’函數中，為傳感器分配I2C總線：

現在可以向傳感器發送任何I2C命令，例如啟動測量和檢索值。

本文編譯自hackster.io
