這是一個測試項目，以獲得我的KiCad 9.0安裝設置，并決定對原始Arduino Uno R3進行一些小修改。

這個項目(DEV001_A)是一個測試項目，用于安裝我的KiCad 9.0，我決定在使用它時做一些修改。

?我沒有建立自己的開發板，但它應該是100%的功能與任何代碼，可以在原始Arduino Uno R3上運行。

?原始Arduino Uno R3的屏蔽將無法插入，因?yàn)閿U(kuò)展連接器已經更改。

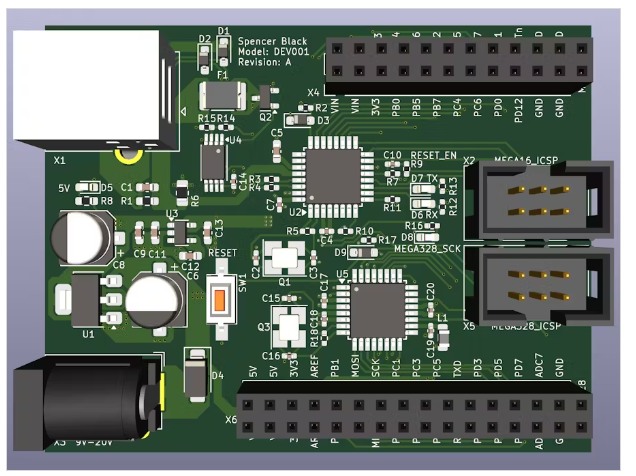

與Arduino Uno R3的主要區別

?改為4層PCB設計(Sig， GND, Power, Sig)。

?將Atmega328 MCU更改為TQFP封裝類型。

?將擴展頭更改為雙行，并使其特定于每個mcu (atmega16和atmega328)，以斷開所有未使用的引腳并添加額外的電源(VIN, 5V， 3V3和GND)連接。Shieldswillnotwork。

?將ICSP標頭更改為鍵接連接器，希望它可以使帶狀電纜更容易使用。

?更改了擴展頭絲印，以更能代表實際的mcu引腳。

項目文件

?在KiCad 9.0中設計。

?已生成完整的項目文件并附上。

?Gerbers—DEV001/Gerber/DEV001- a zip文件可以上傳到OSHPark for pcb。

?BOM—DEV001/BOM目錄中包含完整的部件清單。只要有耐心和技巧，一切都可以手工焊接。
