設計一個基于邊緣人工智能的語音控制爐，實現Picovoice,人工智能生成的語音識別模型和PSoC 6單片機

時間：2025-03-23 18:51:47

關鍵字： PSoC 6 單片機 人工智能伺服電機

手機看文章

掃描二維碼
隨時隨地手機看文章

[導讀]想象一下，一個廚師在準備沙拉或做面團的時候正在烹飪一些東西，現在他/她可能需要調整爐子上的加熱。在這種情況下，語音控制的爐子/烤箱對廚師/廚師來說非常有用。在任何情況下，用戶的雙手都在忙著做事情是利用語音控制應用程序的最佳方案。

Edge AI智能爐子，可以通過語音命令和交互式語音反饋UI(如Alexa)操作，無需互聯網連接。

想象一下，一個廚師在準備沙拉或做面團的時候正在烹飪一些東西，現在他/她可能需要調整爐子上的加熱。在這種情況下，語音控制的爐子/烤箱對廚師/廚師來說非常有用。在任何情況下，用戶的雙手都在忙著做事情是利用語音控制應用程序的最佳方案。

不幸的是，現有的解決方案是連接的解決方案，比如Alexa或谷歌云連接烤箱之類的東西。但是，為什么要讓他們知道你做什么，什么時候做呢?此外，用戶需要為設備設置wifi連接并下載另一個應用程序!這對許多用戶來說是一個很大的否定。

這是我的解決方案：邊緣人工智能語音控制爐，實現Picovoice。人工智能生成的語音識別模型和PSoC 6單片機。開箱即用!

這不是“物聯網”，而是“物外互聯網”，所以它仍然是一個物聯網(雙關語)。

特性

?聲控點火/火焰激活

?聲控火焰/加熱調節

?語音控制烹飪/燃燒器定時器設置

?交互式語音反饋UI確認

?語音控制關機

?邊緣人工智能語音識別，無云連接

?自然語言多命令操作

硬件

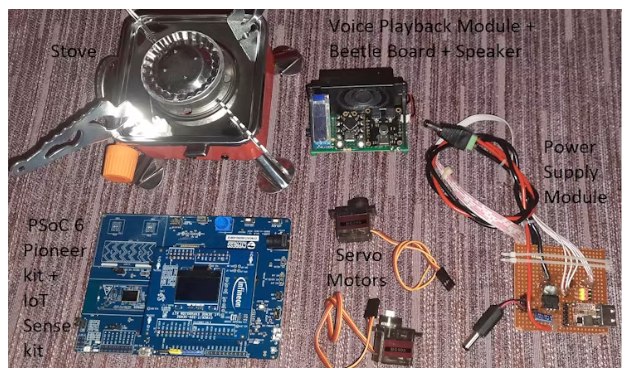

這些硬件用于建造這個項目：

PSoC?6 62S2 Wi-Fi BT先鋒套件(CY8CKIT-062S2-43012)

這是PSoC?62雙核MCU CY8C624ABZI-S2D44 (150-MHz Arm Cortex-M4和100-MHz Arm Cortex-M0+內核)的開發板，具有2MB閃存。它的功能強大到可以在沒有互聯網連接的情況下運行語音識別人工智能

物聯網傳感擴展套件(CY8CKIT-028-SENSE)

物聯網感測擴展套件是一個可與先鋒套件一起使用的附加(屏蔽)板，該板具有用于音頻輸入的模擬/數字麥克風和用于音頻輸出的音頻編解碼器，這是本項目所需的

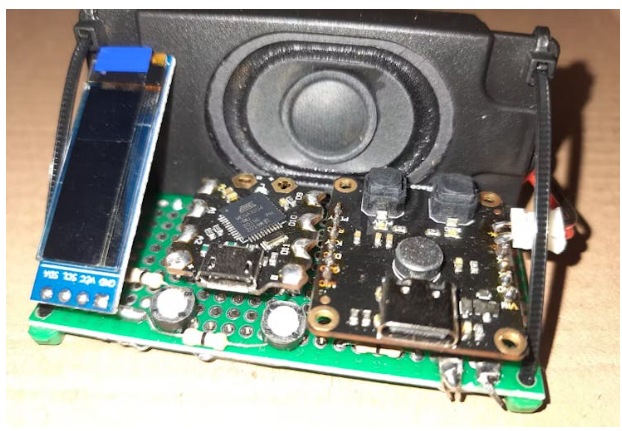

語音回放模塊

我最初的目標是使用物聯網感知套件的音頻編解碼器來播放語音UI消息，并在PSoC6上使用2MB閃存來存儲波文件。不幸的是，我無法使用Modustoolbox中提供的I2S音頻演示代碼。這就是為什么我決定使用我去年做的一個項目，它可以存儲多達1000個獨立的mp3格式的音頻信息，最長可達40分鐘。

這里是詳細的項目：倒計時語音計時器和起火器

它是使用費米子錄音/播放模塊，DFRobot甲蟲板和3瓦封閉式揚聲器。

我已經更改了原始固件(附在下面)，因此該模塊可以接收從PSoC 6發送的串行消息，并相應地播放適當?shù)囊纛l消息。

權力SupplyModule

該模塊由LM7809線性穩壓器和輸出5伏的DC-DC降壓轉換器模塊組成。我已經使用9 Vdc輸出為PSoC6先鋒供電。Buck轉換器的5 Vdc用于為伺服電機和語音回放模塊提供足夠的電源。

金屬齒輪伺服電機

本項目采用了兩臺金屬齒輪伺服電機。其中一個伺服電機控制(燃料)氣體流量閥部分打開是必要的。當燃燒器需要關閉時，這個伺服電機可以完全關閉閥門。另一個伺服電機拉動點火桿產生火花點火。

便攜式煤氣爐

便攜式燃?xì)庠钍且粋€(gè)小型的單燃燒器爐子，內置peizo點火器，起動機和氣體流量調節閥。我選擇這個爐子是為了便于原型設計，因?yàn)樗苋菀装颜麄€(gè)設置放在我的電腦附近，用一個小爐子來開發固件。當然，這個項目可以擴展到更大的，多燃燒器的爐子設置。

硬件建設

就像任何快速和低預算的原型一樣，我已經用強力膠，熱熔膠，電纜扎帶和跳線組裝了硬件。主要目標是減少成本、時間和精力。

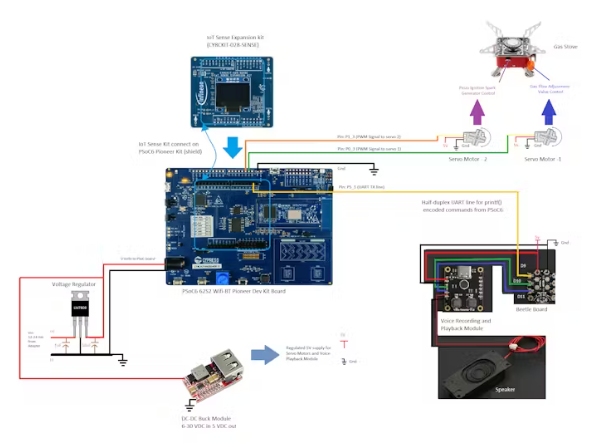

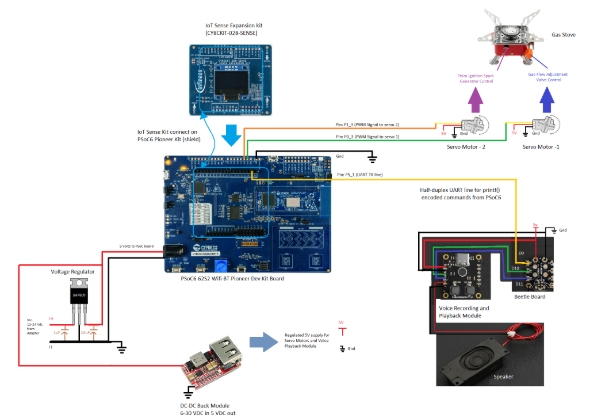

所有的部件按照這個示意圖連接：

其中一個伺服電機被超級粘在氣體調節閥上，像這樣：

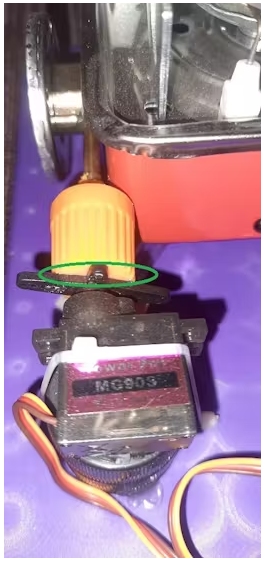

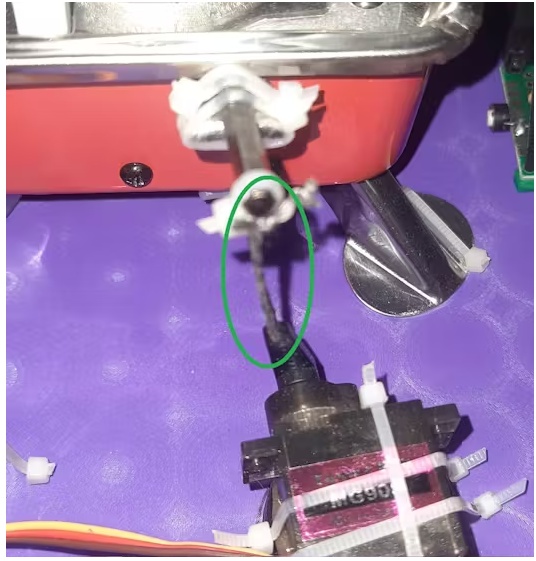

另一個伺服電機是螺紋到peizo點火火花發電機杠桿這樣：

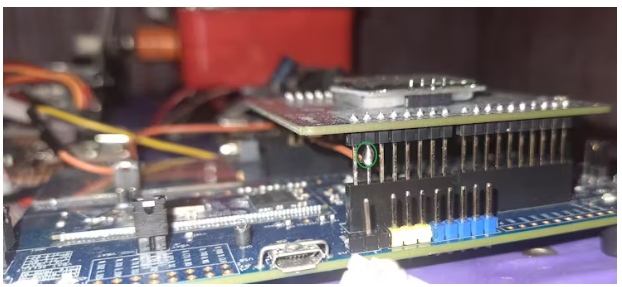

這就是串口TX線是如何在不修改Dev工具包的情況下被黑掉的：

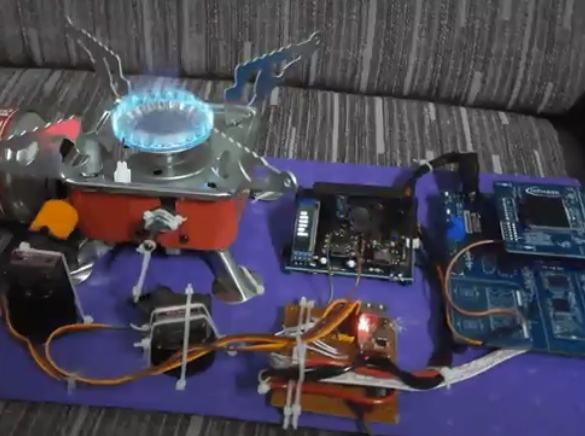

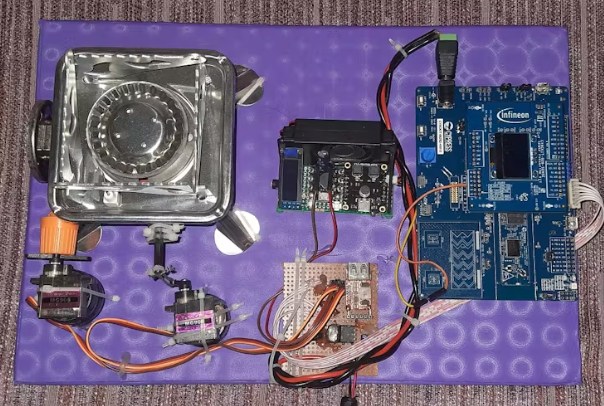

所有部件用扎帶固定在一塊硬板上。跳線用于連接所有硬件部件。

modstoolbox編程&構建語音AI模型

Modustoolbox

要對PSoC6先鋒套件進行編程，請下載并安裝Modustoolbox(MTB) SDK。我使用的是MTB 2.4版本，這個項目應該避免使用MTB 2.1版本之前的任何版本。

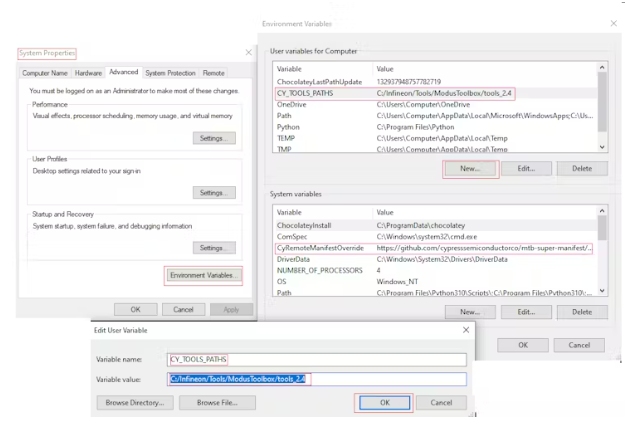

安裝MTB后，您可能會遇到一些困難。確保在工具中添加路徑以使MTB正常工作。

以下是英飛凌的安裝指南，解釋了這個安裝過程：- modusool安裝指南

安裝了Modustoolbox(MTB)之后，讓我們首先開始進行語音識別演示。

運行MTB并單擊“快速開始”菜單中的“新建應用程序”：

確保您的互聯網連接處于活動狀態，因?yàn)檫@個過程將從Github下載示例應用程序演示

從board Support Package菜單中選擇合適的平臺(PSoC 6)和正確的板(CY8CKIT-062S2-43012)

下一個。選擇Voice模板應用，勾選demo項目“Picovoice E2E語音識別demo”，單擊“創建”

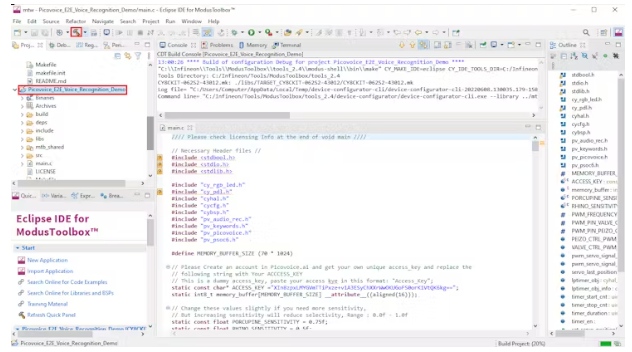

現在，打開Picovoice E2E語音識別演示代碼中的main.c文件。找到接受Picovoice訪問密鑰的線路，我們稍后會回到這里

保持MTB在后臺運行并打開web瀏覽器應用程序，是時候使用Picovoice了。

Picovoice

Picovoice是構建語音識別模型并在不同平臺上實現的最直觀的方法之一。簡單地說，你只需要輸入喚醒詞和語音到意圖詞，然后建立平臺特定的語音識別模型。一旦模型生成，下載并在您的嵌入式開發項目中實現語音識別模型。

以下步驟將解釋這一過程：

步驟0：創建一個新帳戶并登錄。此頁面將出現

步驟1：訪問鍵和UUID(唯一標識符)

首先點擊“Show AccessKey”，它將提供一個唯一的字符串，復制這個字符串并將其保存在一個文本文件中。這個訪問鍵在代碼中是必需的。

訪問鍵看起來像這樣(這是一個虛擬字符串)：

該字符串必須在“ ”之間，并以;像這樣在代碼中：

為了制作語音識別模型，還需要一個信息，那就是設備UUID(在這種情況下是PSoC 6 (mcu)先鋒套件的UUID)。

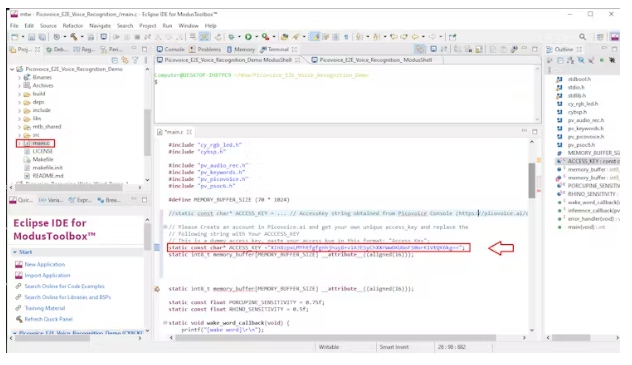

復制Access Key字符串并粘貼/插入到之前像這樣打開的MTB演示代碼中：

現在，選擇演示項目并單擊構建按鈕(錘子圖標)。

同時，構建過程正在進行(需要一些時間)，將PSoC6先鋒套件(+ IoT Sense Kit連接在其上)與USB電纜連接到計算機。

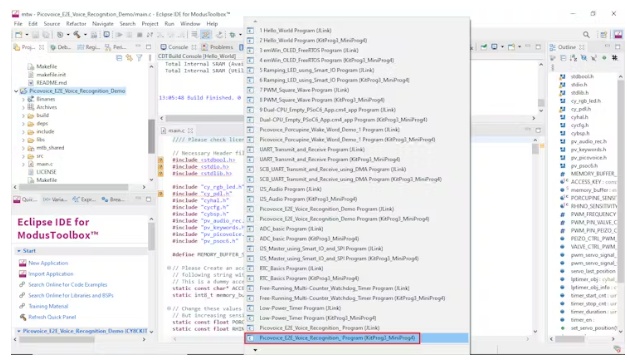

一旦構建完成，點擊Green Play圖標來顯示代碼，確保選擇正確的程序員

Picovoice_E2E_Voice_Recognition_Program (KitProg3_MiniProg4)

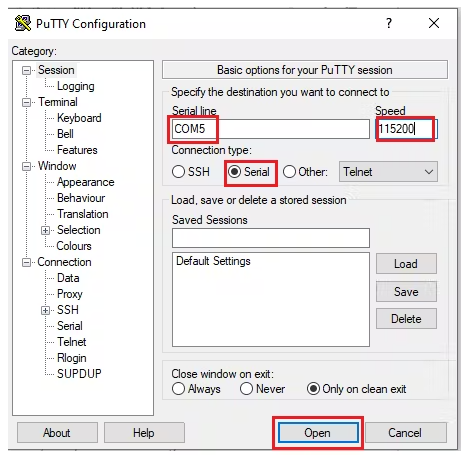

現在，打開一個串口終端應用程序，如Putty或TeraTerm，選擇正確的串口(例如：COM5)，波特率115200

然后大聲說“嘿，皮科”

您應該在串行監視器上獲得響應，其中包含PSoC6先鋒套件的UUID，類似于以下內容(十六進制數)：

這個UUID將需要在Picovoice Console中創建語音識別模型。

現在。我們回到Picovoice控制臺。

步驟2：?jiǎn)拘言捳Z(yǔ)

Picovoice喚醒字是一個特殊的觸發字，它將激活設備。我要用這個詞：Hey Stove作為喚醒詞，因?yàn)檫@是一個語音控制的爐子。

轉到Picovoice控制臺的Porcupine選項

?類型短語：嘿，爐子

?選擇語言：英語

?選擇平臺：ARM Cortex-M

?選擇單板：PSoC6

?輸入之前的UUID/唯一標識符(十六進制數)

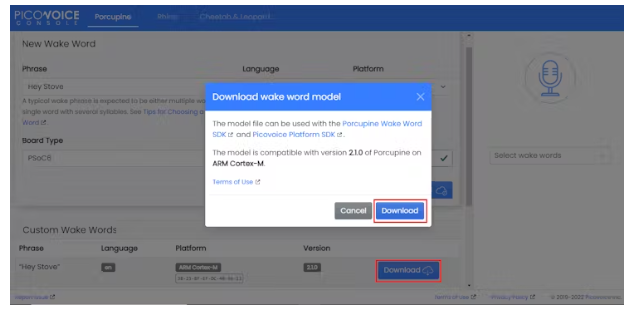

接下來，單擊火車喚醒詞，在幾秒鐘內你的喚醒詞訓練模型將準備好。下載訓練好的模型

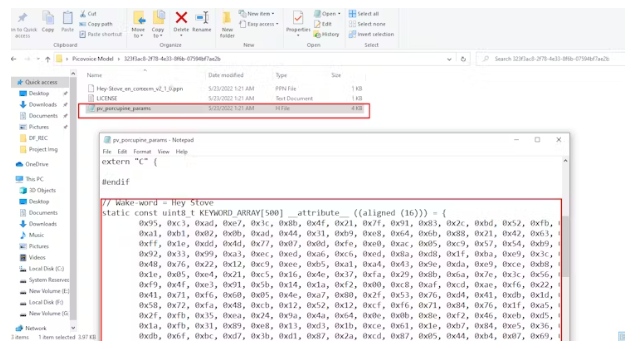

您將得到一個下載的壓縮文件夾，將其解壓縮并使用任何文本編輯器(記事本)打開pv_porcupine_parms .h文件。這是喚醒詞模型，一個十六進制數的大數組。

稍后將詳細說明這一點。

步驟3：語音到意圖模型

喚醒詞“嘿，爐子”將激活設備，但它不會執行任何爐子操作。我想打開爐子，關掉爐子，換煤氣/火焰，設置烹飪計時器等。我打算用我的爐子做一些事情。這就是需要語音到意圖引擎的地方。

Picovoice Rhino Speech-to-Intent引擎可以提取多個語音命令，這些命令可以用于執行不同的操作。

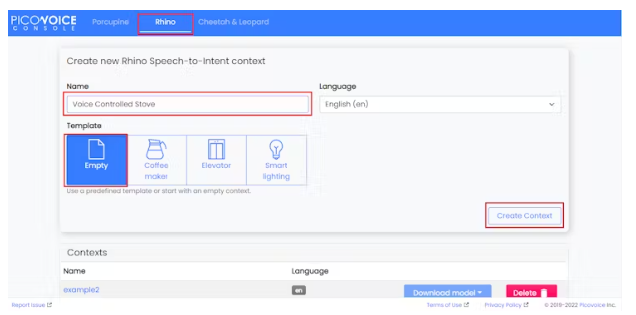

轉到Picovoice控制臺的Rhino選項

型號名稱：聲控爐

選擇模板：空

然后點擊Create Context，這將帶你進入一個新頁面，在那里完成了實際的語音到意圖模型“編碼”。

這里是一個快速概述的意圖，槽和微語音宏：-

意圖

意圖是您希望通過語音控制執行的某些操作。把它們看作語法中使用的動詞。意圖有表達方式，這與帶有動詞的句子的英語語法非常相似。

意圖表達=動作(做某事)+主語/賓語(關于某事)

這個語音控制爐有4個單獨的意圖：

?點火：在爐子上點火

?停止燃燒：停止燃燒

?設置火焰：通過調節氣體來改變火焰

?SetTimer：設置一個烹飪定時器，當時間過去時關閉火

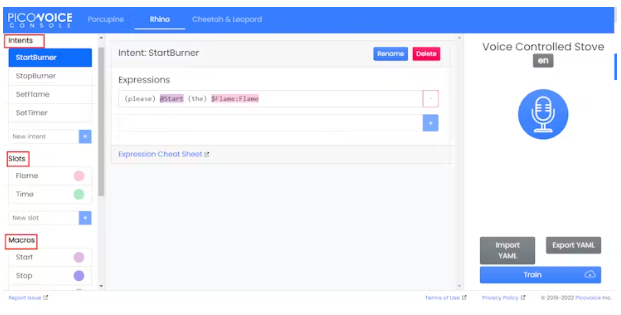

每個意圖都有它自己的表達式，你必須鍵入它。表達式應該是這樣的：

一開始可能看起來有點混亂，但你最終會明白的(別擔心)。

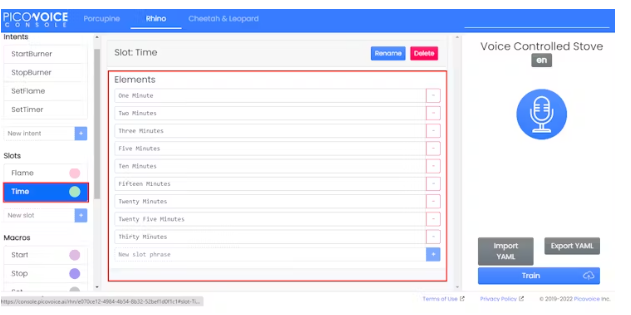

槽

槽是意圖中的變量。槽可以容納表示不同變量的多個元素，或者一個變量的不同名稱

把它想象成英語語法中的主語/賓語，需要在其上執行動作。

例如，如果我們想設置一個烹飪計時器，時間將根據命令的不同而不同。

?把計時器設為一分鐘

?把計時器調到三分鐘

?把計時器調到五分鐘

?插槽=行動中的變量(通常)

語音到意圖引擎可以提取這些差異。

當在表達式中使用時，Slot前面會有$符號

Picovoice有一些內置插槽，比如pv。百分比，它可以直接從用戶意圖中提取百分比值。

宏

宏完全用于具有相同含義(意圖)的不同單詞。它相當于英語語法中的同義詞。

在表達式中使用宏時，宏的前面會有@符號

宏=動詞的同義詞

例如：Start可以說成turn on/power up/enable/activate這些詞中的任意一個。

那么，你是怎么把這些東西組合在一起的呢?

首先，想想人類表達特定意圖的“同一件事”的所有可能方式。然后在Macros中列出所有動詞/名詞，在Slots中列出所有變量，并為意圖創建如下表達式：

如果語音識別模型能夠檢測到各種具有相同意圖的人類短語，那么它將會更好地工作。正確列出宏元素和更好的表達是成功的關鍵。

步驟4：訓練模型

當所有的intent， Slots， Macros都完成后，點擊右下角的“Train”：

選擇如下：

型號平臺：ARM Cortex-M

單板類型：PSoC6

唯一標識符(UUID)：即十六進制數

然后點擊訓練“語音控制爐”為ARM Cortex-M

解壓縮下載的文件。

然后打開“Voice-Controlled-Stove_en_cortexm_v2_1_0.h”文件

文件中有一個十六進制數字的大數組，這是語音到意圖模型。

步驟5：在模塊工具箱中編輯main.c和param.h

現在，回到modstoolbox。復制這里附加的main.c代碼。

從Picovoice E2E語音識別演示的main.c中替換整個原始演示代碼

接下來，編輯param.h，將喚醒詞模型的數組和語音包含到意圖模型的數組中。這兩個模型(喚醒詞+從語音到意圖)被組合到param.h中。

我將修改后的param.h附在下面。復制它的內容并替換param.h的原始內容，以避免任何混淆。

如果你想了解代碼是如何工作的，請閱讀它。代碼中有大量的注釋解釋了大多數事情

最后，點擊錘子圖標來構建和綠色播放按鈕圖標來將固件flash到PSoC6 mcu中，如前所述(見步驟1)。

準備播放語音的音頻文件

Step1：我使用了文字轉語音服務來進行音頻反饋。

第二步：當演講播放時，我用Audacity錄制了聲音。選擇Windows WASPAPI和源作為耳機/揚聲器，然后單擊Record圖標以在計算機中捕獲音頻播放。

第三步：錄音后，將音頻分割成多個mp3文件。要分離音頻的每個片段(每個數字的聲音)，用鼠標選擇該部分，然后使用快捷鍵Ctrl+C(復制)，Ctrl+N(新建)，Ctrl+V(粘貼)該音頻片段。對每個音頻段重復此步驟。

第四步：進入Files >導出為MP3，選擇48 kbps的質量，重命名為FILE0000.MP3, FILE0001.MP3, FILE0002.MP3，直到FILE0100.MP3

(所有的音頻文件都附在下面，你可以跳過第1-4步，只需按照第5步下載并復制文件)

第五步：語音模塊用USB C線連接到電腦，16mb閃存盤出現。第一次使用時需要格式化(FAT)。接下來，將所有mp3文件復制到語音模塊閃存驅動器中的DF_REC目錄。

您可以放置最多1000個MP3文件，總音頻長度為40分鐘@ 48kbps。更高采樣頻率的歌曲/音頻將工作，但音頻長度將減少，由于較大的文件大小

音頻回放是如何工作的?

連接PSoC6單片機的串行TX和甲蟲板單片機的串行RX，實現半雙工串行通信。PSoC6 mcu簡單地發送printf(“一些數字”)，它被傳輸?shù)郊紫x(chóng)板的mcu。根據從PSoC6 mcu接收到的數字，甲蟲板mcu將向語音播放模塊發送命令，播放代表該數字的mp3文件。

例如：printf("040")命令將播放0040.mp3文件。看看我的這個項目，它詳細地解釋了這一點

設備操作

為了理解設備操作，讓我們看一下所有的PSoC6應用資源(PSoC6 mcu內部硬件)

應用程序資源

根據用戶的語音命令，這些資源中的一些將激活某些模塊來控制伺服器，啟用定時器，向語音播放模塊發送打印消息等。

兩個PWM模塊將產生50 Hz的PWM信號。通過調整這些信號的占空比，控制兩個伺服電機。

LPTIMER將測量烹飪計時器功能激活時所經過的時間

UART TX將發送printf()消息到甲蟲板播放mp3文件

當檢測到喚醒字時，GPIO將驅動PSoC6 Pioneer Kit板上的綠色LED。當檢測到語音意圖時，藍色LED將發光。

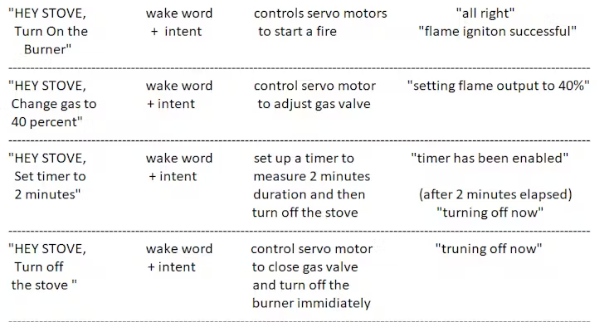

下面是一些語音命令和硬件交互的例子：
