這篇文章是關于一個復古風格的手表的實現，它是基于ESP32微控制器。

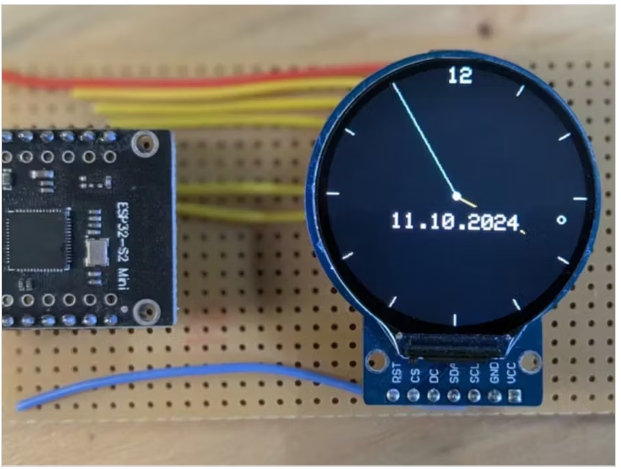

你喜歡復古風格的小玩意，想在你的手腕上展示一個迷你的圓形顯示器嗎?這個項目重新設計了一個帶有GC9A01圓形TFT顯示屏的ESP32，創造了一個時尚的表盤。它具有緊湊的設計，定制的3d打印外殼，以及可以為您自己的表盤設計定制的開源代碼。

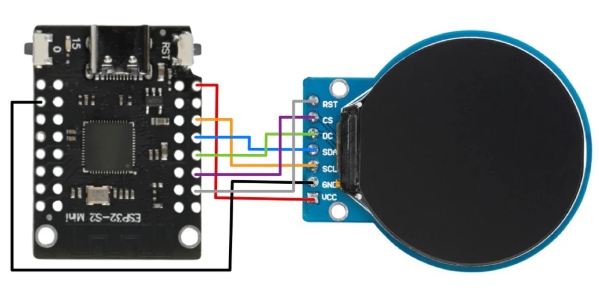

將GC9A01連接到ESP32

GC9A01圓形TFT通常有以下引腳(檢查您的顯示模塊以確認標簽)：

?VCC -> 3.3v

?GND -> GND

?SCL (SCK) -> SPI時鐘引腳(ESP32上通常為GPIO18)

?SDA (MOSI) -> SPI MOSI引腳(通常為GPIO23)

?RES ->復位引腳(任何空閑的GPIO，例如GPIO4)

?DC ->數據/命令引腳(任何空閑的GPIO，例如GPIO2)

?CS ->芯片選擇(任何空閑的GPIO，例如GPIO5)

?BLK / LED -> 3.3V或GPIO如果你想軟件控制背光

仔細連接每個引腳。對于SPI線(SCK， MOSI， CS)，使用ESP32上的硬件SPI引腳或調整代碼以匹配您選擇的引腳。顯示器的背光(BLK或LED)可以直接連接到3.3V或由GPIO驅動，如果你想以編程方式關閉它。

準備Arduino IDE

如果您是第一次使用ESP32編程，請將以下鏈接復制到file -> Preferences -> Additional Boards Manager下的Arduino IDE。

并在單板管理中安裝ESP32包。

注意：要使這個項目工作，您需要使用board版本2.x。在版本3及以上的版本中，它將無法工作

閃爍單板，選擇“ESP32S2 DEV Module”。按住“0”鍵并按復位鍵一次。這使得板在引導模式和COM端口應該是可見的。

接下來，您需要安裝TFT_eSPI庫，這只需在庫管理器中搜索“TFT_eSPI”即可完成。

如果安裝了庫，則只能調整庫目錄(SketchBook目錄/libraries/TFT_eSPI/user_setup.h)下顯示驅動程序的user_setup.h文件。

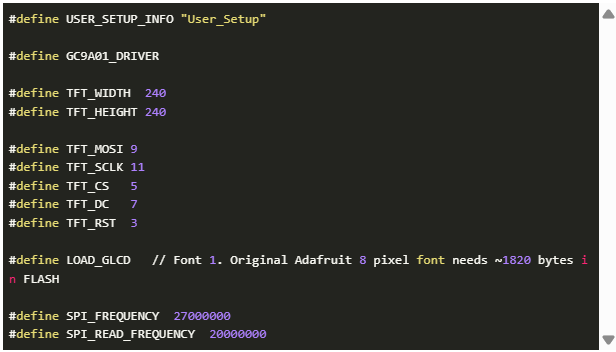

首先復制現有的user_setup.h，刪除內容并將以下行復制到文件中：

代碼:

首先，我們綁定SPI通信、TFT顯示和網絡連接所需的庫：

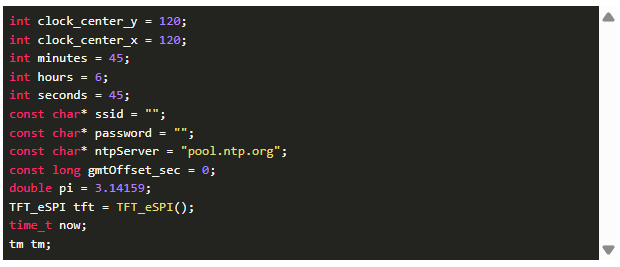

接下來我們定義一些變量，這些變量包含手表中心的位置，以及時間(小時、分鐘、秒)和其他配置，例如NTP服務器的地址。需要PI值來計算指針在圓中的位置，因?yàn)橹羔樀淖鴺?biāo)在圓路徑上運行。常量SSID和密碼必須更改為您的網絡訪問數據。

在setup()中建立WiFi連接，并使用NTP服務器調用時間。然后繪制表盤。

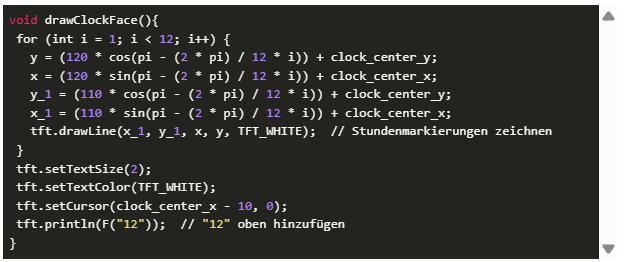

為了使時鐘形象化，當然，我們還必須創建一個帶有小時標記的表盤。在這里，我們?cè)诒肀P上繪制小時標記(1到12)。這是通過基于圓幾何計算每個點的X和Y坐標來完成的。

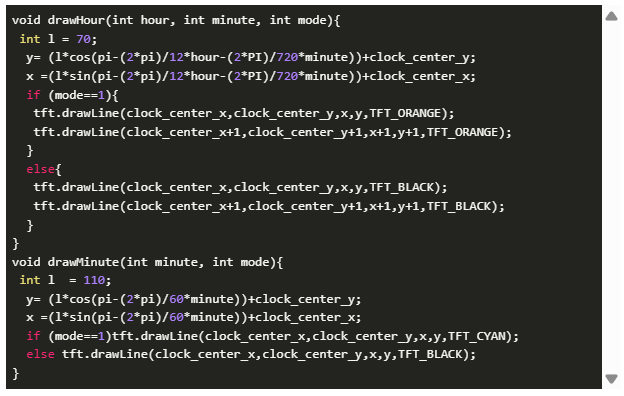

現在是實際的時鐘指針，它是根據當前時間顯示的。draw_hour()和draw_minute()方法繪制鐘面上的時針和分針。mode參數決定是繪制手還是刪除手。

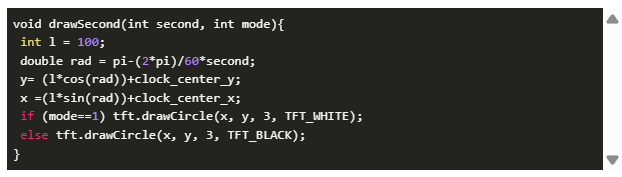

秒針的顯示略有不同——是一個小圓圈。

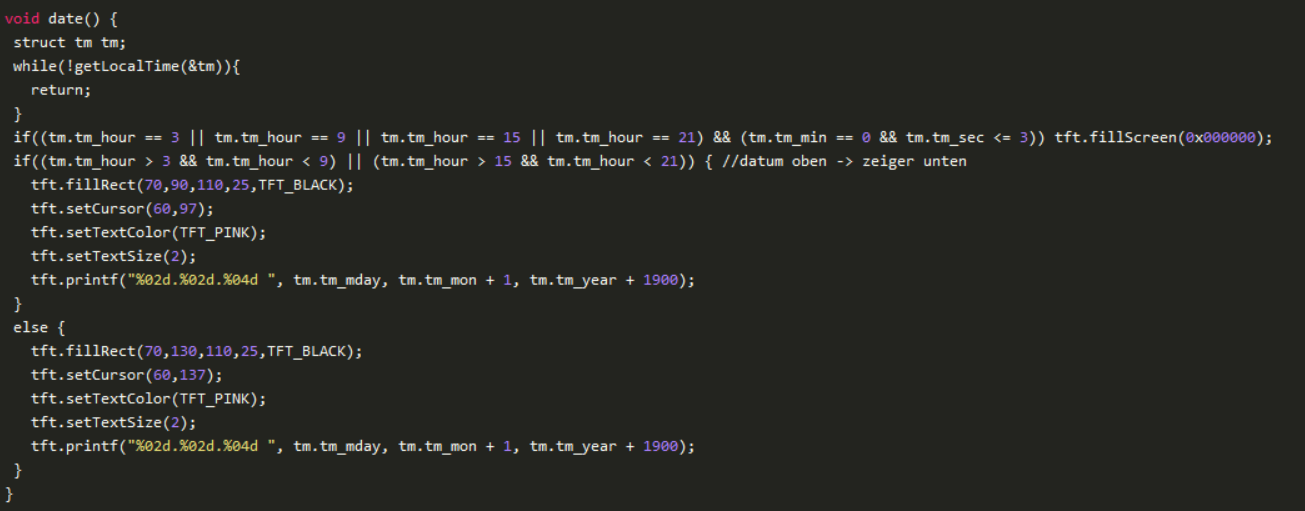

date()方法的作用是：根據時針在中心點上方或下方的位置顯示當前日期。

在loop()函數中，時間會不斷更新，指針也會相應地重新繪制。首先，刪除之前的指針位置，以避免刪除整個顯示。然后顯示當前時間。

在loop()函數中，時間會不斷更新，指針也會相應地重新繪制。首先，刪除之前的指針位置，以避免刪除整個顯示。然后顯示當前時間。

當然，該項目也可以焊接在電路板上長期運行或安裝在3D打印的房屋中，這里沒有限制的創造力。此外，順時針的顏色可以很容易地改變，或者顯示其他信息而不是時間。由于需要通過Internet查詢NTP時間服務器的時間是否同步，因此需要有2.4GHz的無線局域網連接。
