1. 引言

礦熱爐是冶金領域的關鍵設備，用于高溫加工和反應過程。礦熱爐的電極端部位置對于爐內熱場分布、能量利用效率以及產品質量有著重要影響[1]。因此，精確檢測和控制電極端部位置成為提高礦熱爐運行性能的關鍵。

傳統的電極端部位置檢測方法[2]-[5]主要依賴于理論推導和間接測量。在惡劣的高溫、高電磁環境下，傳統方法的可靠性和穩定性受到了較大的挑戰[6]-[9]。

為了克服上述不足，近年來，基于磁場檢測技術的電極端部位置檢測方法[10]-[12]逐漸受到關注。磁場檢測技術利用電流通過電極時產生的磁場變化來推斷電極位置，具有非接觸、高精度和高響應速度等優點。然而，單點磁場傳感器在實際應用中容易受到干擾，導致檢測精度和穩定性下降[13]。

本研究構建了一種新型的差動磁場陣列檢測方案。通過布置多個磁場傳感器，利用差動信號處理技術來消除環境干擾和系統噪聲，從而提高電極端部位置檢測的精度和可靠性。該系統的核心在于利用磁場傳感器陣列實時監測電極周圍的磁場分布，通過差動信號處理精確計算電極端部位置。本研究旨在為礦熱爐電極端部位置檢測提供一種新型、高效的解決方案，有望突破傳統檢測方法的瓶頸，為礦熱爐工業參數檢測領域提供新的方法和技術支撐。

2. 電極端部位置檢測基本理論依據

2.1. 礦熱爐磁場檢測模型的構建

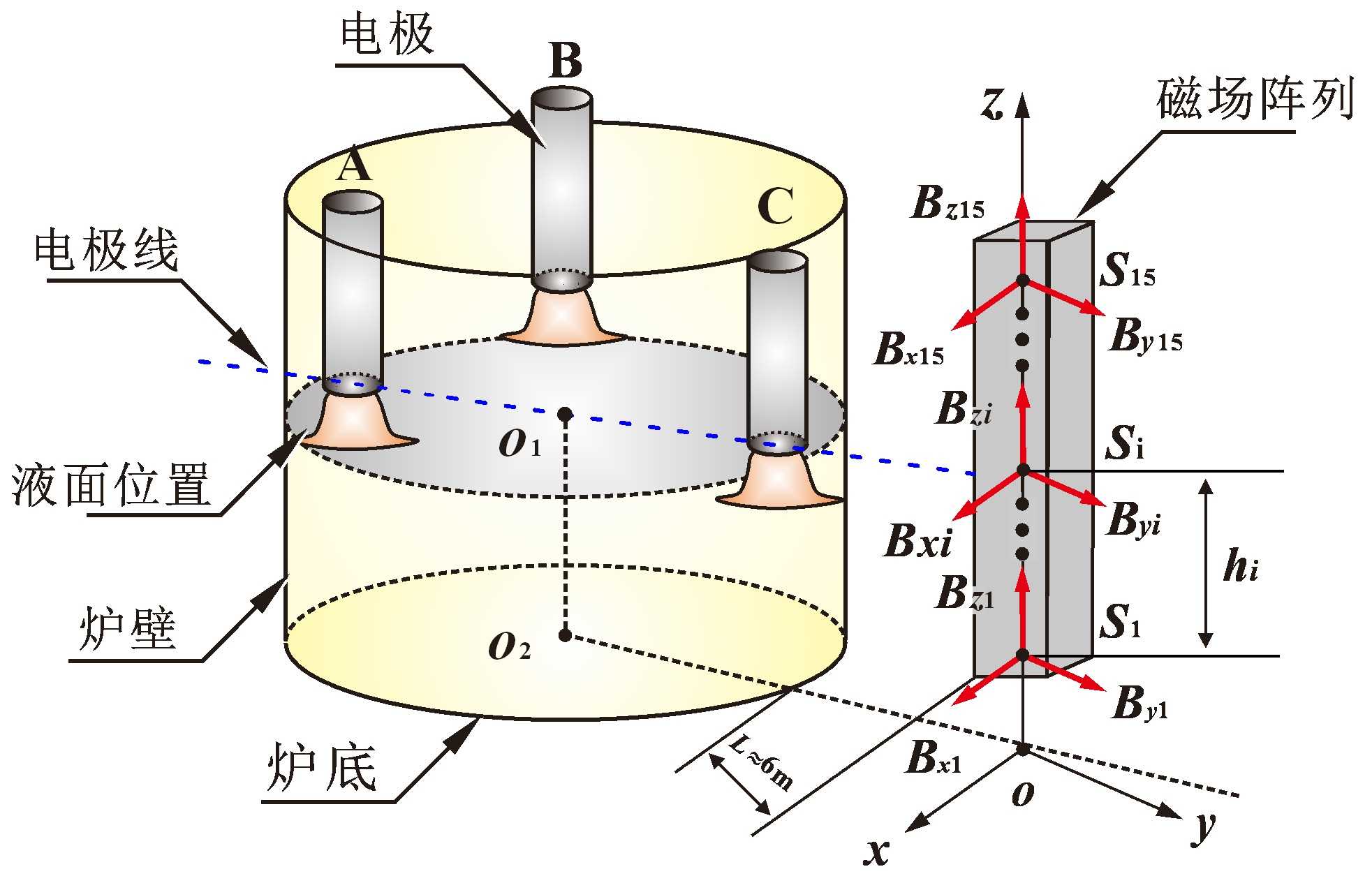

當強電流通過電極流入爐體時，爐內的電路布局可視為星形和三角形兩種不同的拓?fù)浣Y(jié)構[14] [15]。選取三角形回路作為分析對象，根據電磁場的原理，本研究構建了一個簡化模型來描述礦熱爐的磁場環境，如圖1所示。

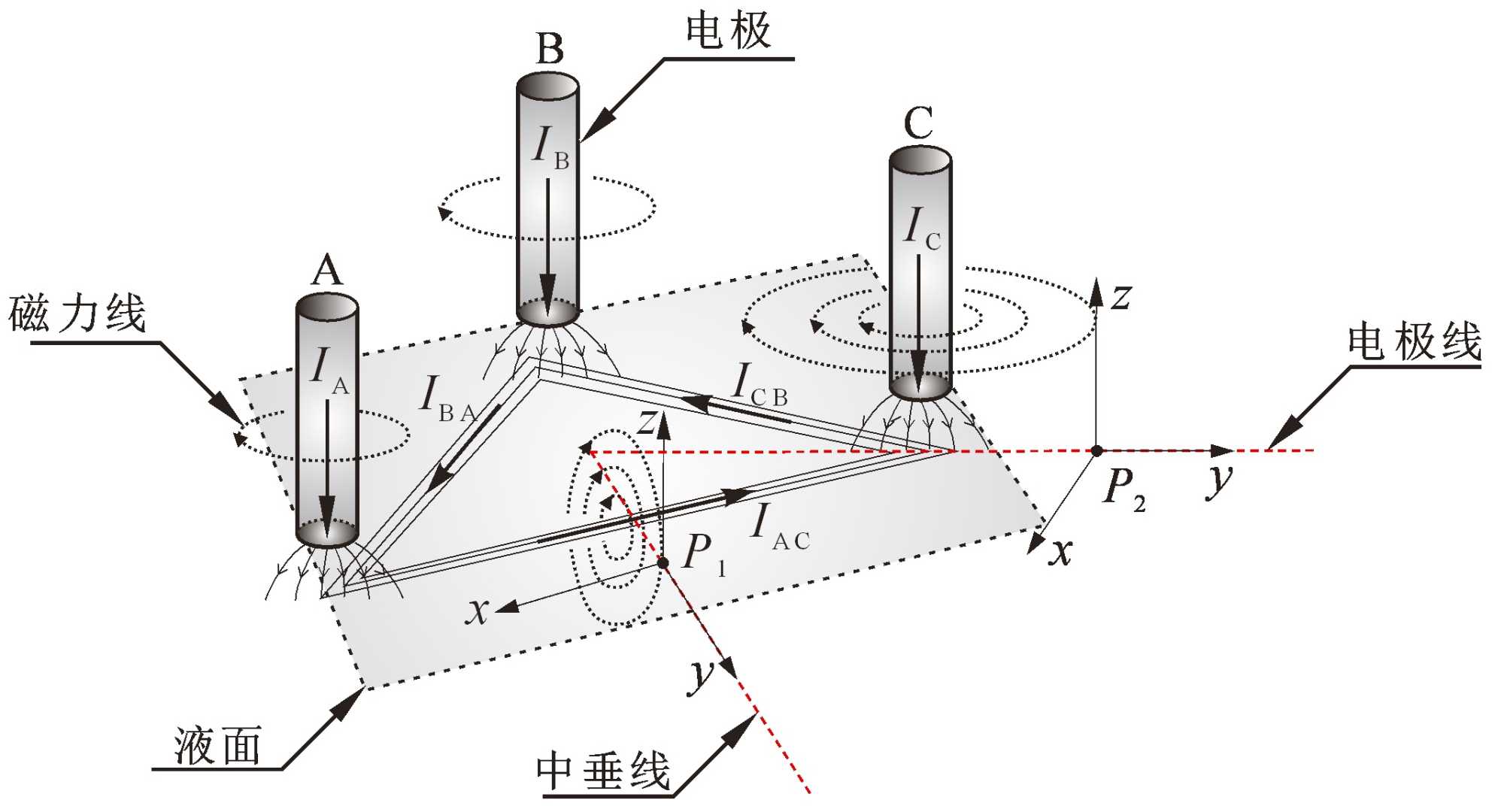

Figure 1. Magnetic field radiation model of SAF

圖1. 礦熱爐磁場輻射模型

在圖1中，IA、IB、IC分別表示通過電極的電流，而IAC、ICB、IBA分別表示熔池中的回路電流。

磁場陣列檢測系統被布置在爐體外的電極線上，檢測坐標的起始點o位于陣列傳感器S1下方10 cm處。爐外磁場檢測方案如圖2所示。

Figure 2. Schematic diagram of magnetic field monitoring outside the furnace

圖2. 爐外磁場監測方案示意圖

圖2中的坐標起始點o與同平面的爐體中心點o2之間的連線與電極線平行。為有效地捕捉礦熱爐在運行過程中的磁場變化，陣列的檢測范圍需覆蓋電極的端部位置。

2.2. 用于礦熱爐磁場分析的電磁方程

將圖1中的檢測點P1設定為坐標原點O，并在z軸上選擇(S1, S2, …, Sm, …, Si)作為監測點。當僅考慮電流IAC對磁場的貢獻時，則中垂線上的磁場分布特征如圖3所示。

依據Biot-Savart定律[16]，中垂線上檢測點的磁場強度如式(1)所示。

式中，hi：檢測點Si與P1點之間的距離[m]，

a：從檢測點P1至電流IAC路徑的距離[m]

μ0：真空磁導率[H/m]

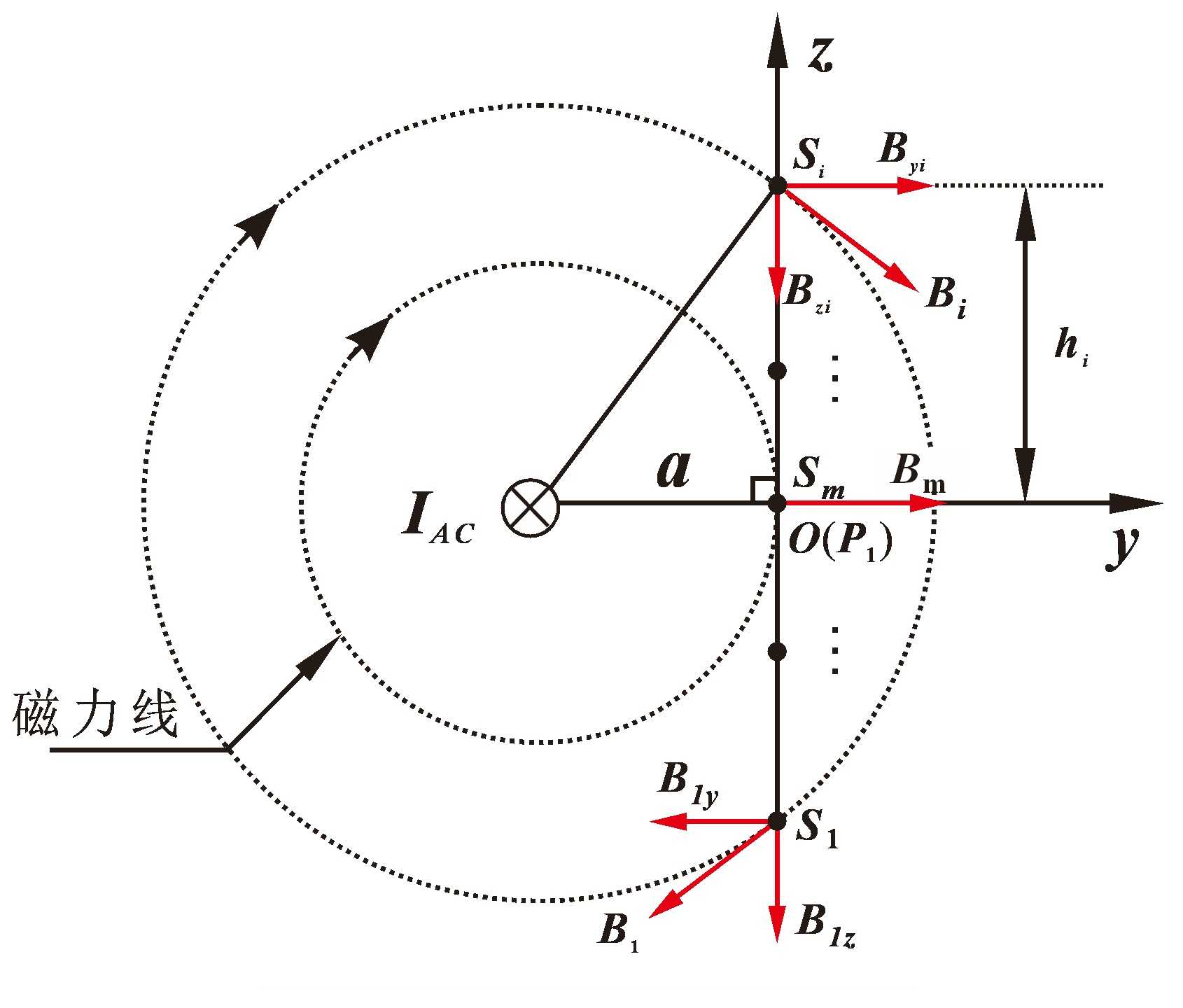

Figure 3. Magnetic field distribution characteristics along the median line

圖3. 中垂線上的磁場分布特征

根據現場情況，取IAC ≈ 40 kA [17]，從檢測點P1至電流IAC路徑的距離a ≈ 8.5 m。通過MATLAB實現仿真分析，仿真結果如圖4所示。

(a)

(b)

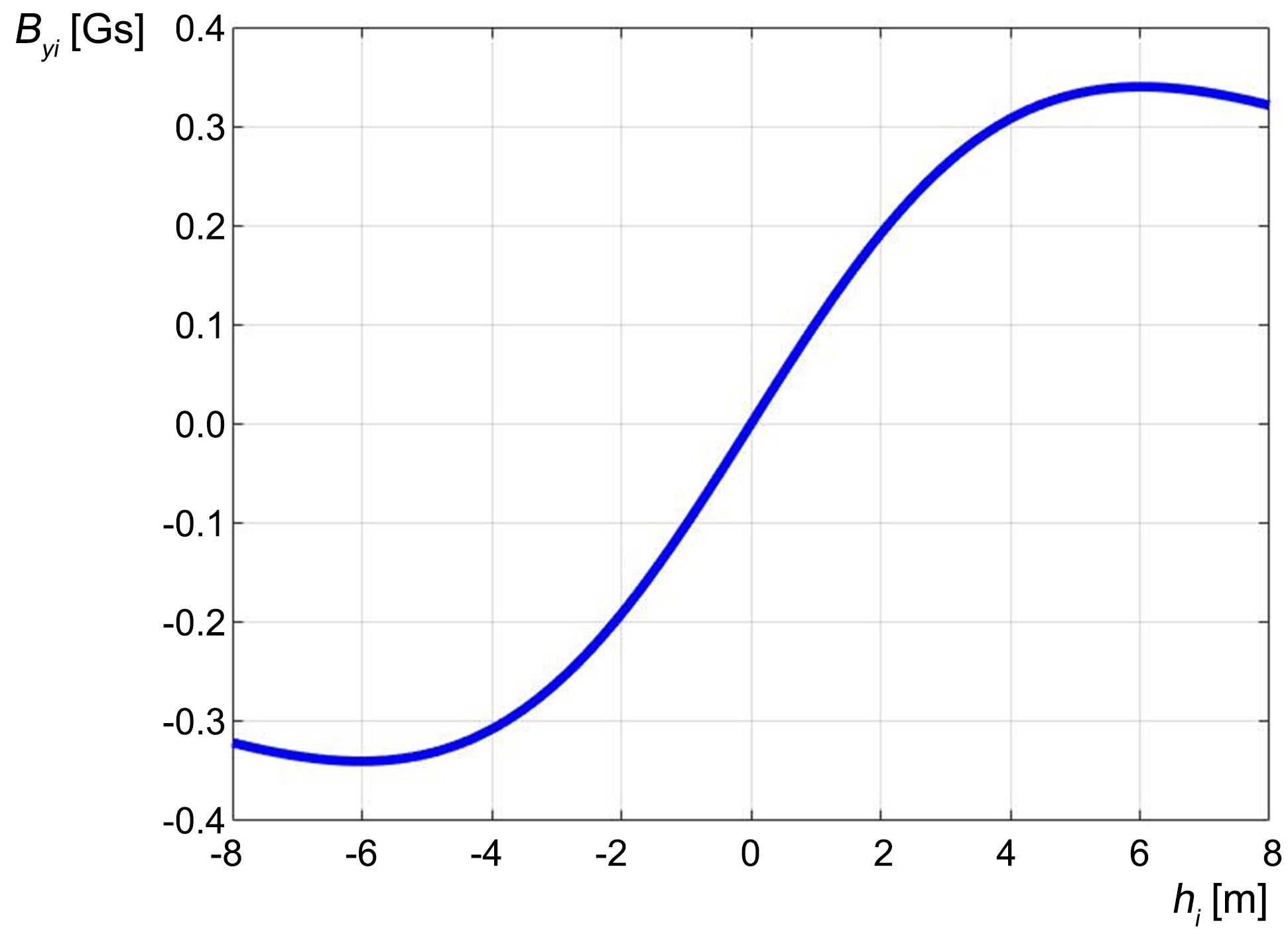

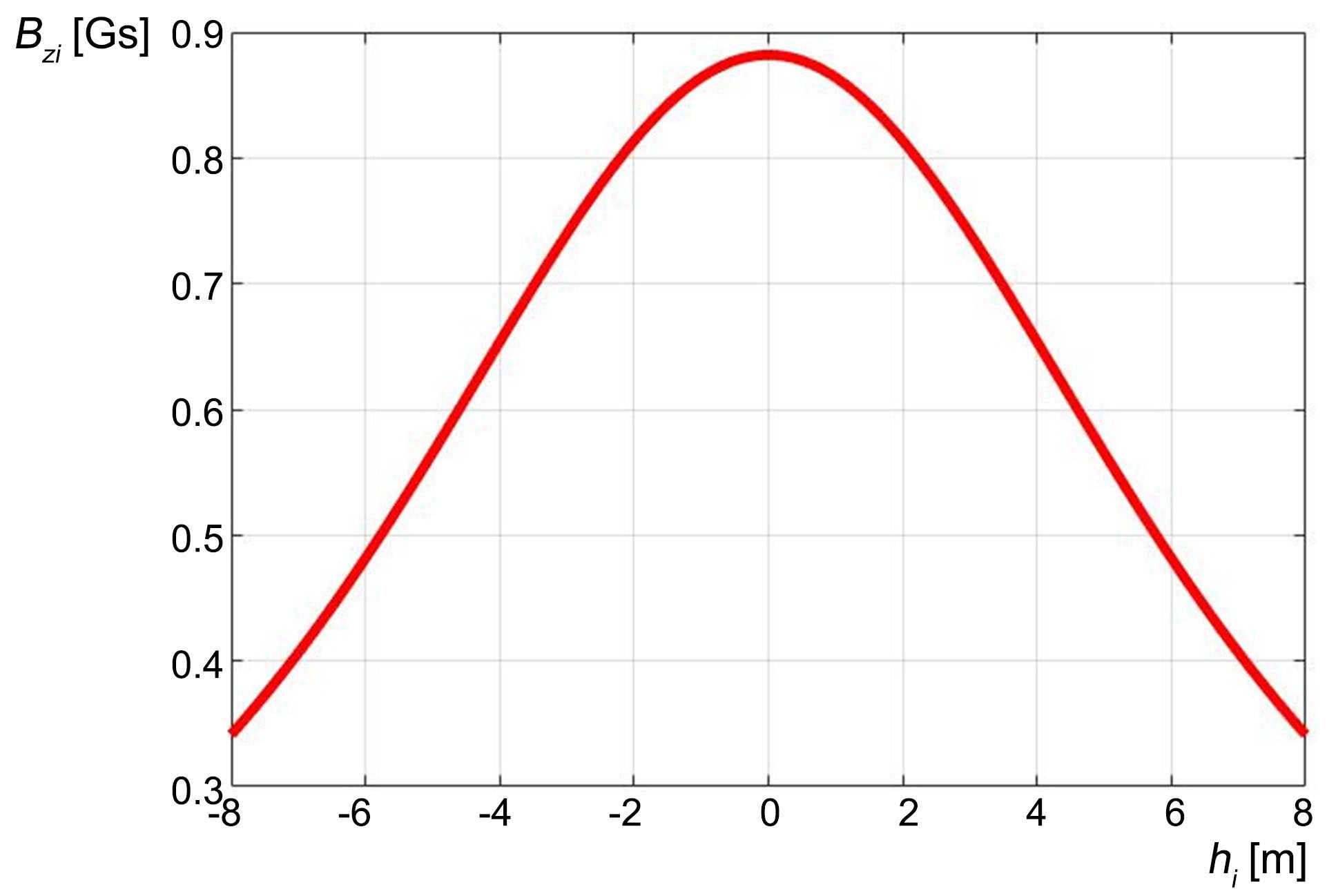

Figure 4. Analysis of simulation results, (a) hi-Byi curve; (b) hi-Bzi curve

圖4. 仿真結果分析，(a) hi-Byi曲線；(b) hi-Bzi曲線

從圖4可觀察到，在hi的取值范圍為?10~10 m之間，中垂線上某點的磁感應強度Byi表現為奇函數特性，而Bzi表現為偶函數特性。hi-Byi曲線的零點與hi-Bzi曲線的峰值點均對應于礦熱爐的電極端部位置。因此，從該中垂線上的檢測點進行觀測，Byi與Bzi包含了電極端部位置等相關信息。

3. 基于COMSOL的仿真驗證

3.1. 幾何建模

電流通過電極進入爐內，而電弧在電極頂端與熔池區之間產生[15]。因此，爐外磁場主要由電極和電弧引起。構建的礦熱爐幾何模型如圖5所示。

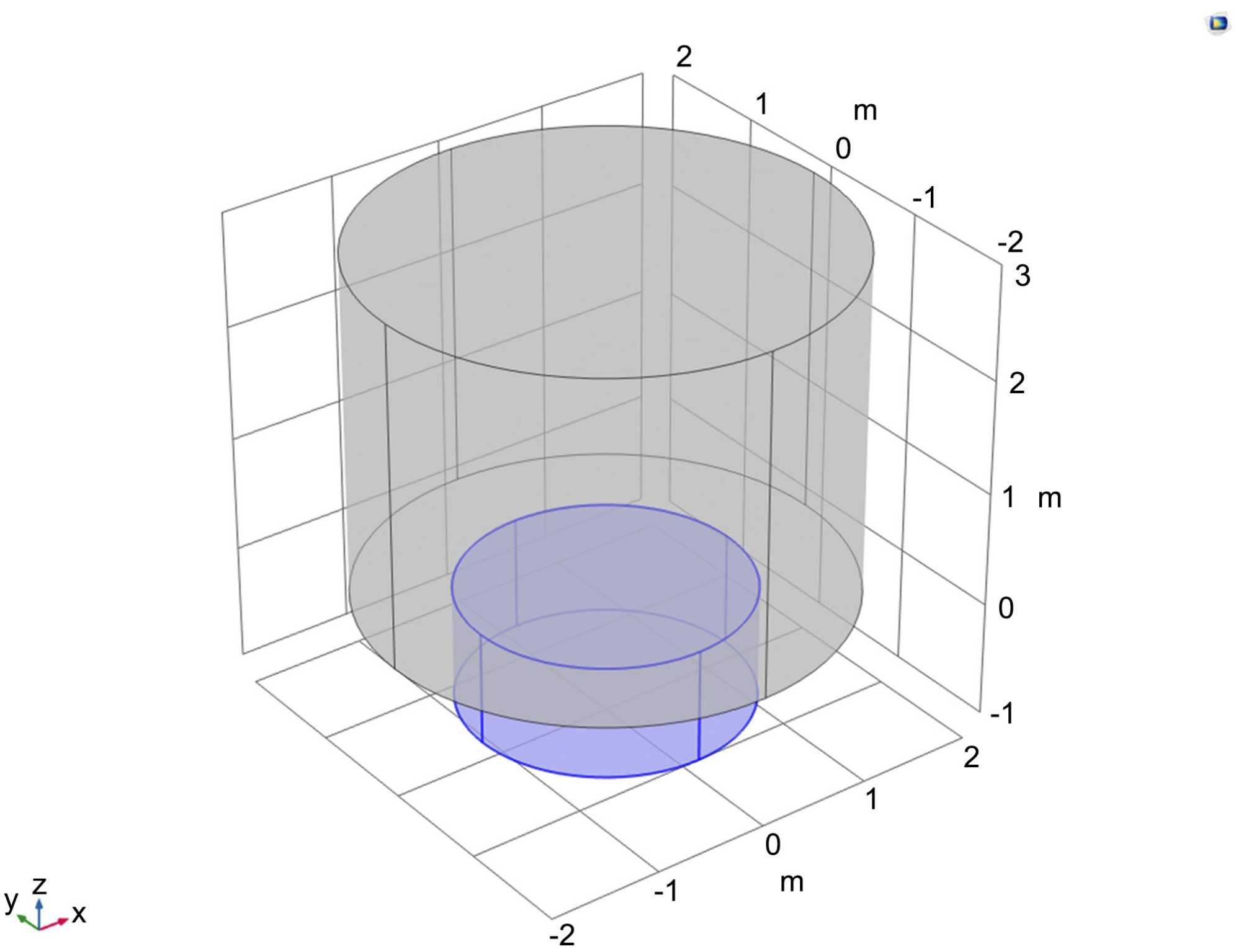

Figure 5. Geometric model of SAF

圖5. 構建的礦熱爐幾何模型

電極和電弧的幾何結構參數取自工業實踐中的礦熱爐設備，如表1中所示。

Table 1. Geometric dimensions of electrodes and arcs

表1. 電極和電弧的幾何結構尺寸

3.2. 不同視角下的磁通密度模

對礦熱爐中電極和電弧產生的磁場進行了二維軸對稱分析，圖6中展示了電極和電弧的二維軸對稱分量中的磁通密度模分布。

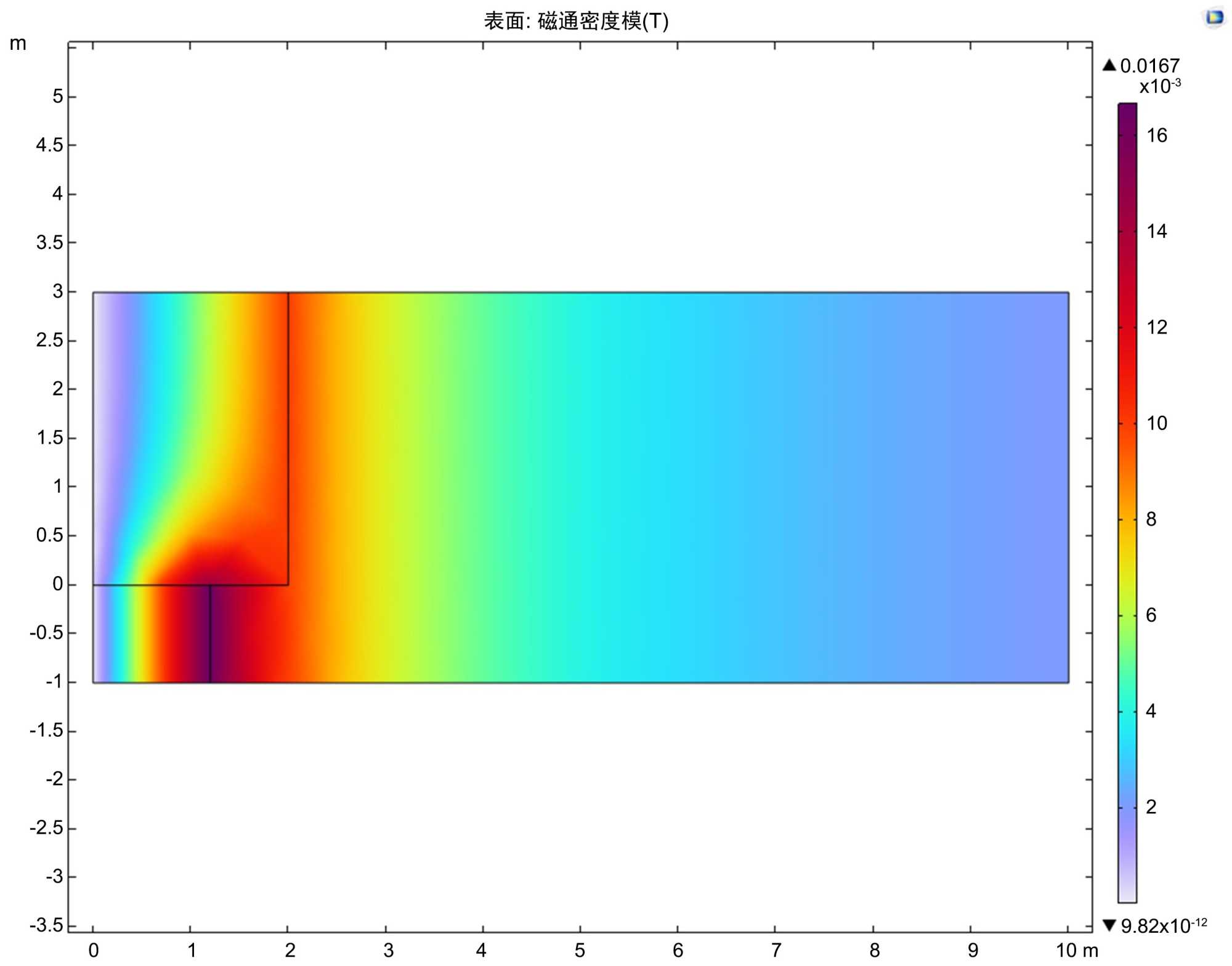

Figure 6. Magnetic flux density magnitude in two-dimensional axisymmetric components

圖6. 二維軸對稱分量中的磁通密度模

圖6中磁通密度模在二維軸對稱分量中的分布呈現出明顯的非均勻性。沿x軸或y軸，磁通密度模僅取決于距導體的徑向距離。沿z軸，磁通密度模值從電極向電弧方向逐漸變化。在電極區域，磁通密度模的值相對較低，而在電弧區域則顯著增加。磁通密度模的峰值出現在電極和電弧區域的邊緣。

3.3. 磁通密度模隨徑向坐標的變化

對礦熱爐中磁通密度模隨徑向坐標的變化情況進行分析，在電極和電弧相交面上分別沿x軸和y軸采樣，磁通密度模隨徑向坐標的分布特征如圖7所示。

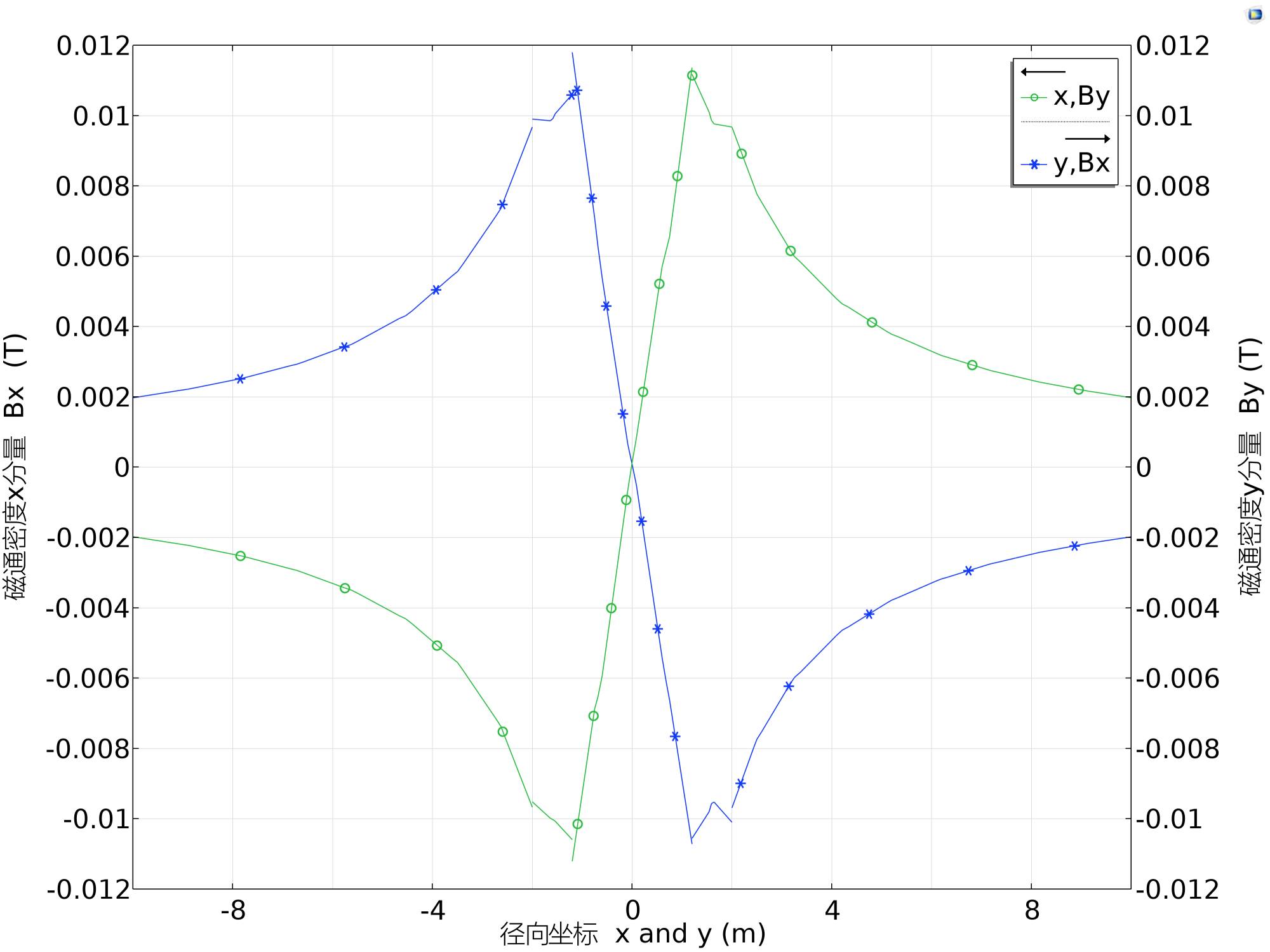

Figure 7. Variation of magnetic flux density magnitude with radial coordinate

圖7. 磁通密度模隨徑向坐標的變化曲線

由圖7可以看出：

(1) x-By曲線與y-Bx曲線呈現出近似對稱的分布模式。

(2) 當徑向距離小于電弧時，磁通密度模成上升趨勢；在電極和電弧相交面上，磁通密度模最大值出現在電極半徑與電弧半徑之間；之后，磁通密度模隨徑向距離減小。

3.4. 磁通密度模隨z軸坐標的變化

為模擬爐外磁場沿z軸的分布特性，設磁場陣列距離爐壁2.5 m處，沿z軸方向采樣，磁通密度模沿z軸的變化趨勢如圖8所示。

從圖8可以看出，磁通密度模隨著z的增大呈上升趨勢，在電弧與電極的相交面處，達到最大值，再往電極之上，基本沒有太大變化。電弧與電極的相交面處正對應于電極端部位置，因此，根據爐外磁場在電弧區和電極區的磁場分布，采用三維電磁傳感器采集數據，進一步提取特征值，有望實現礦熱爐電極端部位置的在線無損檢測。

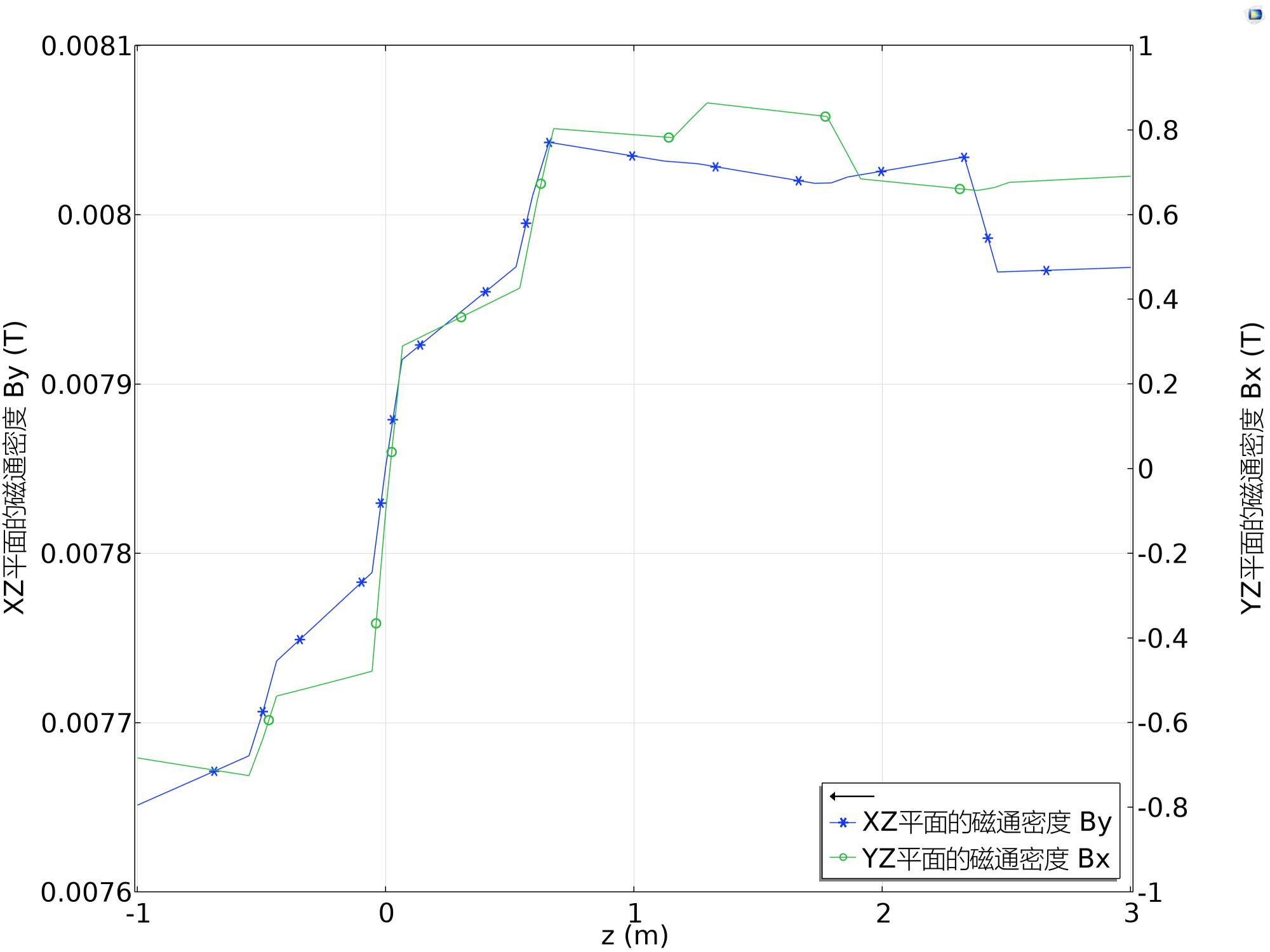

Figure 8. Variation of magnetic flux density magnitude along the z-Axis

圖8. 磁通密度模沿z軸坐標的變化

4. 系統構建與實驗驗證

4.1. 差動式礦熱爐磁場陣列的結構設計

設計的差動式磁場陣列由差動陣列模塊、信號處理板、電源、無線模塊構成，差動陣列模塊的結構如圖9所示。

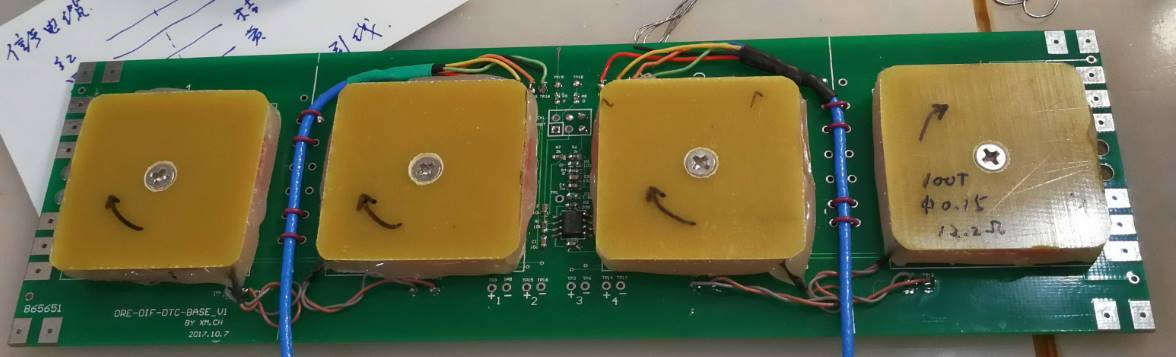

Figure 9. Differential magnetic field array module

圖9. 差動式磁場陣列模塊

圖9中線圈間距為5 cm。線圈共分2組：上層線圈組和下層線圈組，每組10個線圈，差動陣列探頭結構設計如圖10所示。

由圖10可知，上下兩組線圈按順序依次進行差動，上層線圈組的位置不變，下層線圈組的位置可靈活調整，因此，兩差動線圈的間距Δd是可變的。

4.2. 檢測系統架構

將RF模塊、MCU和Raspberry Pi統稱為“數據采集端”。因此，磁場陣列檢測系統由陣列傳感器、數據采集端與PC機組成，如圖11所示。

M_MCU作為系統主控制單元，定時向陣列傳感器發送指令以收集數據，并將收集到的數據發送至Raspberry Pi。然后，Raspberry Pi將數據保存至云數據庫，PC機實時從云數據庫中獲取數據，并在LabVIEW平臺下對數據進行分析和存儲。

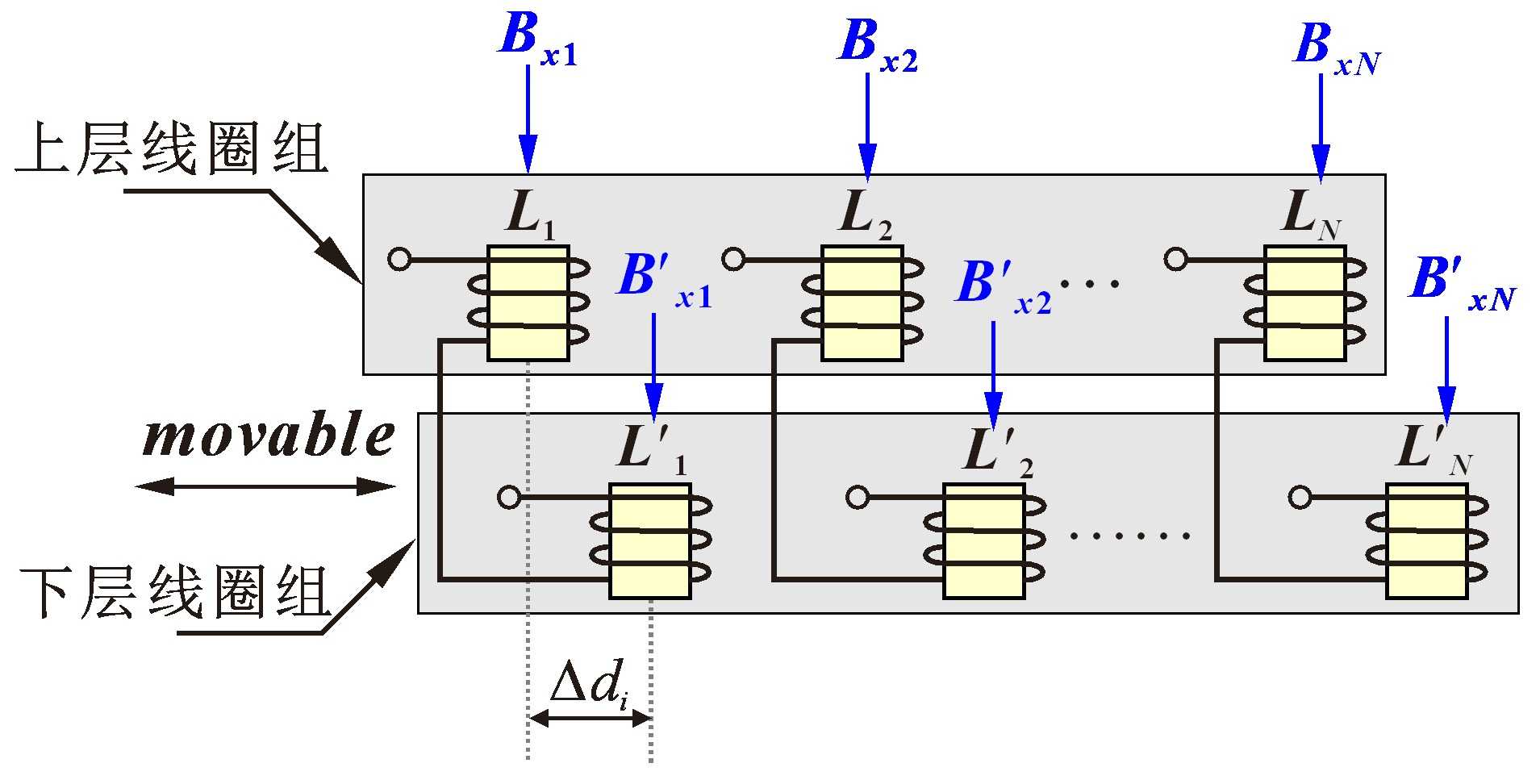

Figure 10. Structural design of differential array probe

圖10. 差動陣列探頭結構設計

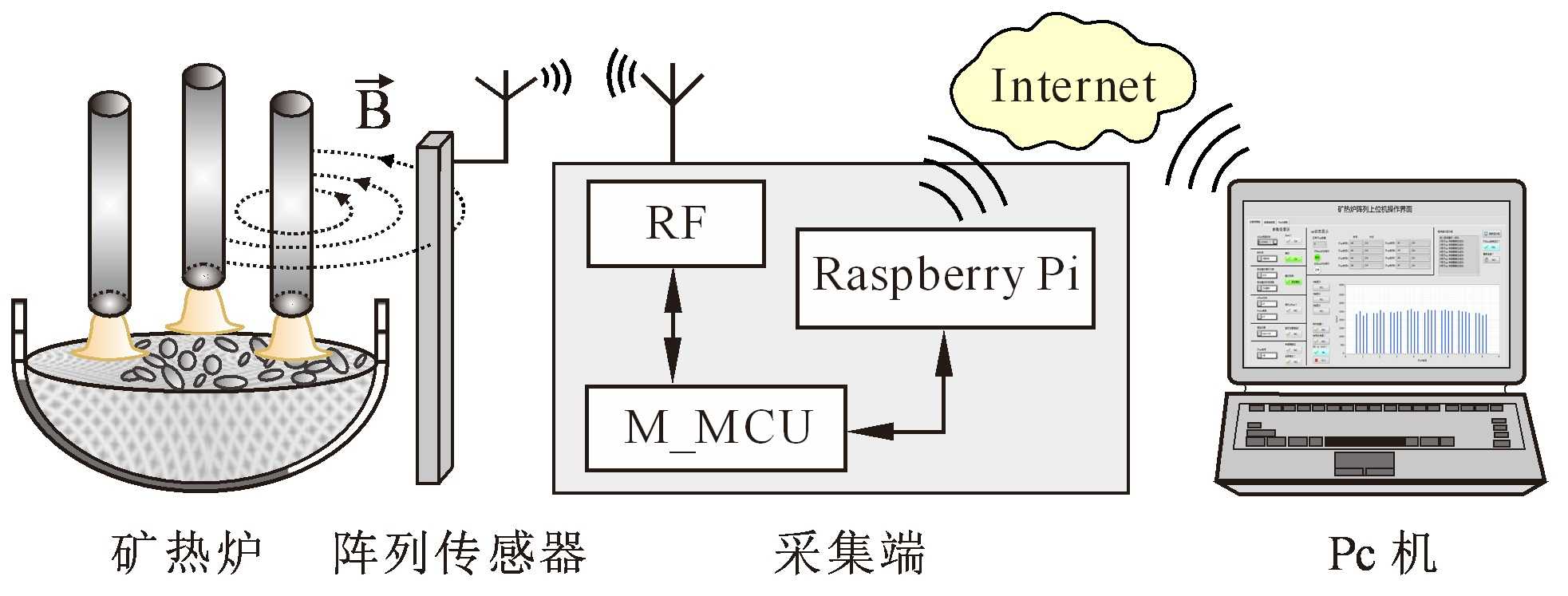

Figure 11. Architecture of the SAF electrode tip position detection system

圖11. 礦熱爐電極端部位置檢測系統架構

差動陣列探頭安裝完成后，對差動式磁場陣列進行系統性調試，調試場景如圖12所示。

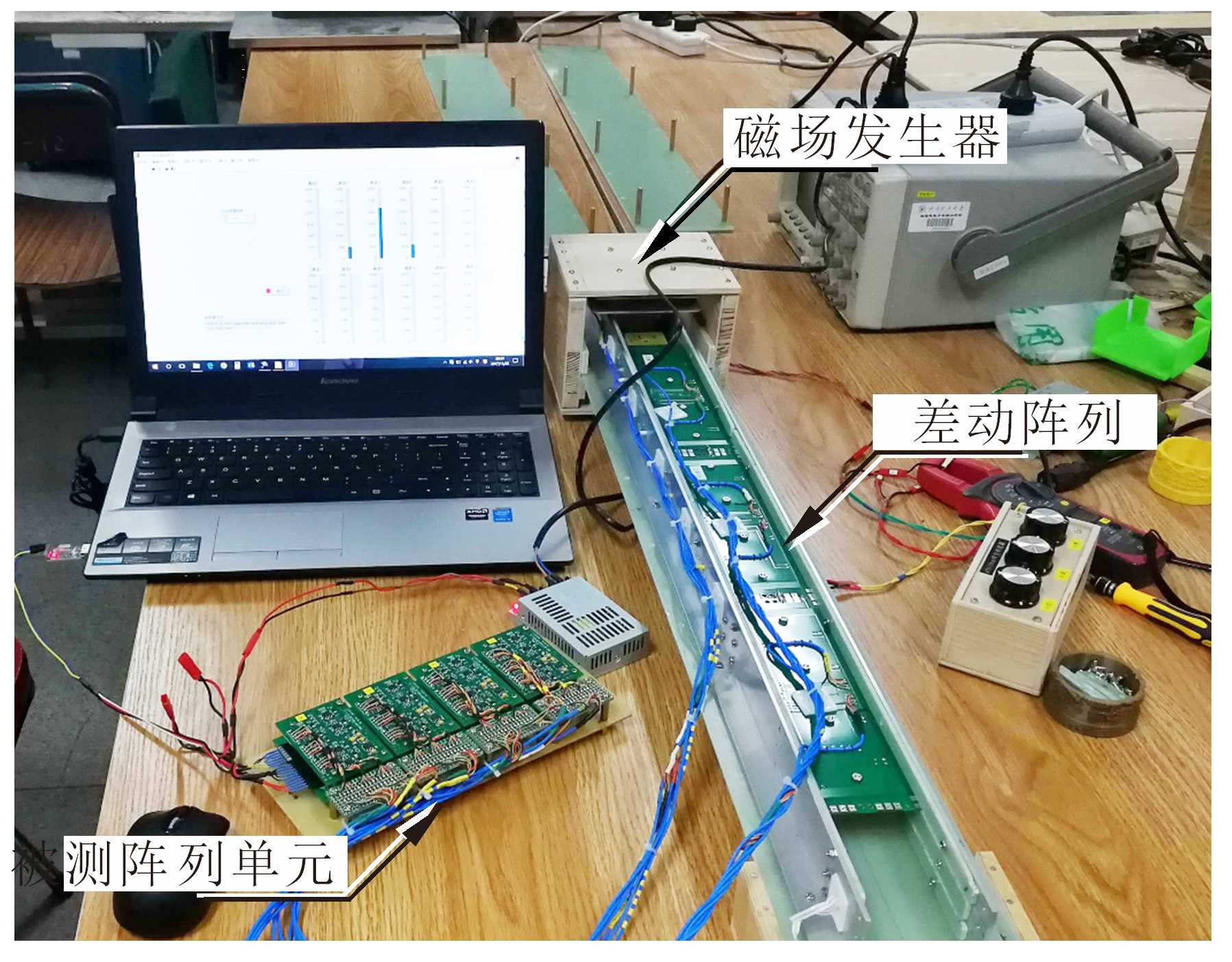

Figure 12. Magnetic field array calibration scenario

圖12. 磁場陣列調試場景

圖12展示的差動式磁場陣列包含10個獨立通道，對每個通道的靈敏度進行了測定，并進行了一致性檢驗。

4.3. 現場驗證

本研究在銀川市某冶金企業硅錳鐵合金礦熱爐(33,000 KVA)進行了現場測試。經過綜合分析和實驗驗證，測試點被選在電極線上，距離爐體1米處?，F(xiàn)場的測試場景如圖13所示。

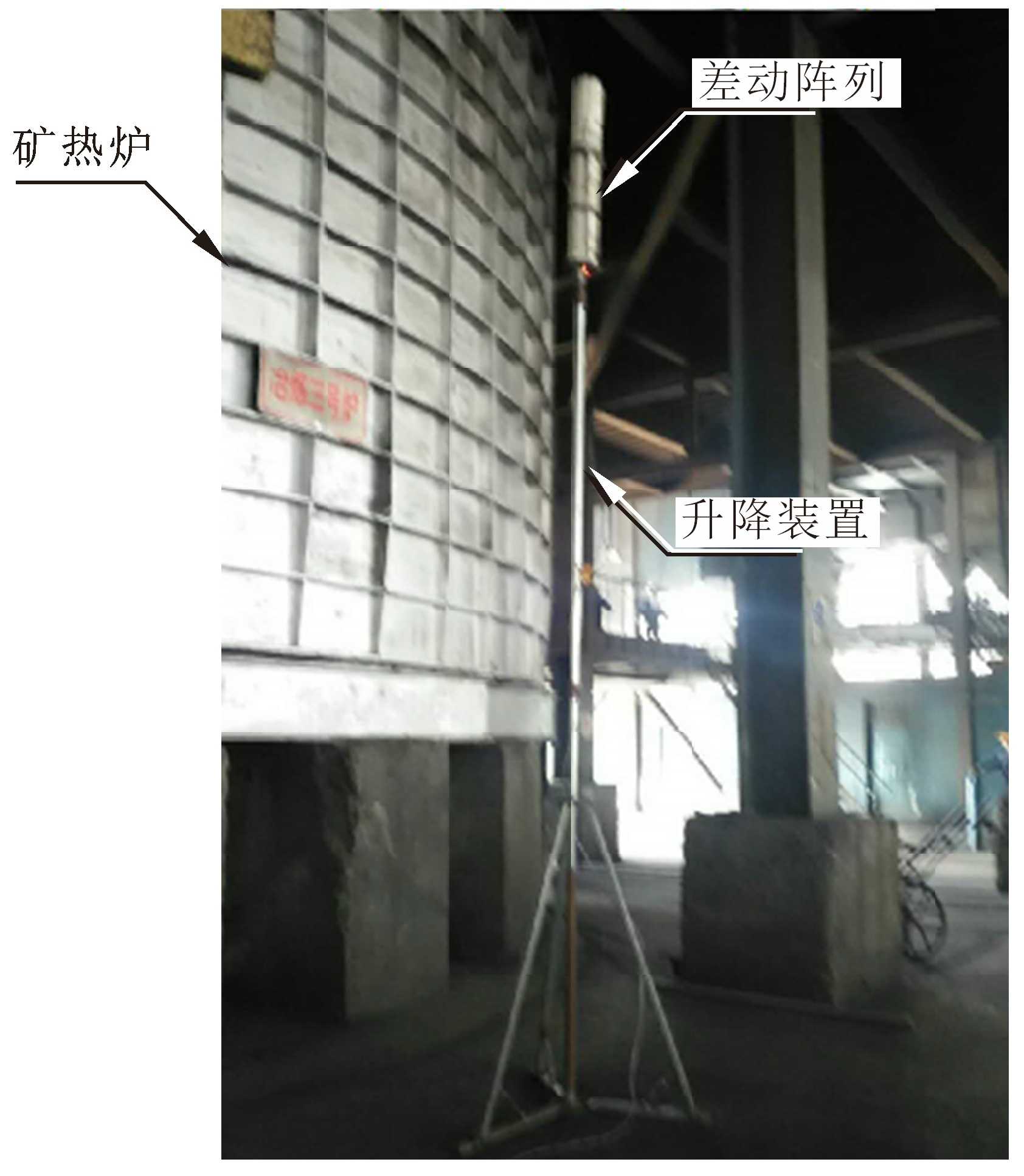

Figure 13. Field testing scenario of SAF

圖13. 礦熱爐實地測試場景

圖13中的礦熱爐爐體高度為5.6 m，以電極的上端作為參考點O。測試過程中，陣列傳感器在垂直方向上移動，其移動范圍從電極頂端開始向下延伸，覆蓋電極的端部位置。

4.4. 測試結果分析

實驗結果表明，當采樣間距設定為10 cm，且系統內兩個線圈間的距離保持在3 cm時，獲得的采樣數據最為精確。此外，在1.6 m~2.7 m的區間內，電極端部位置特征值表現突出。通過對多個采樣點求平均值，可得到重復測試的穩定結果，如圖14所示。

從圖14可知：移動陣列前和移動陣列后的峰值點分別在2.065 m和2.165 m處，兩曲線的交點橫坐標為2.1 m。據此，筆者推斷礦熱爐的電極端部位置大約在2.1 m處。

更新陣列的布局，將陣列采樣點的起始位置調整至1.7 m，采樣間距保持0.1 m不變，現場實測曲線如圖15所示。

圖15所示的測試曲線在li = 2.1 m處達到峰值點，表明礦熱爐電極的端部位置位于該峰值點。

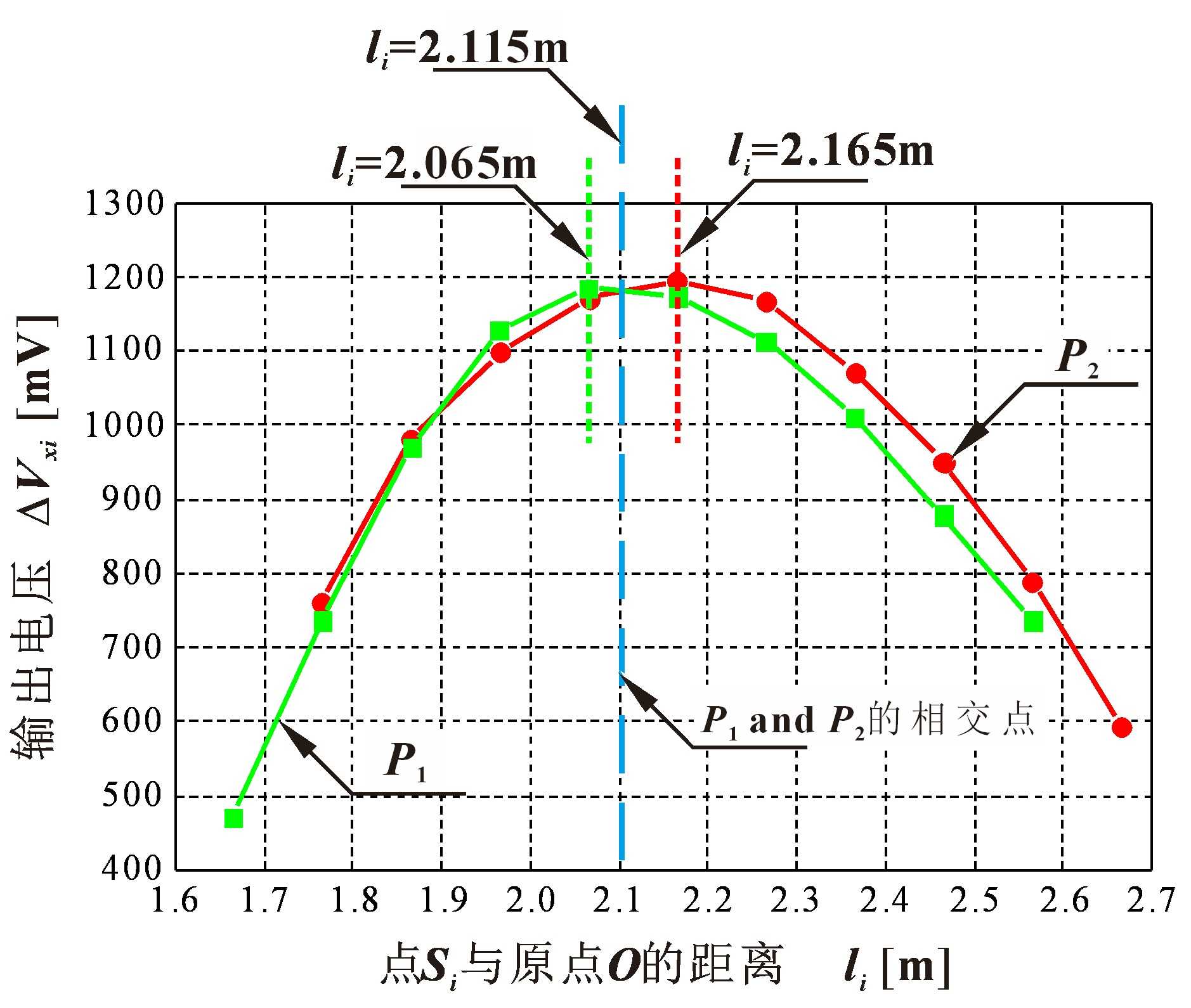

Figure 14. Comparison of curves before and after adjustment of array position

圖14. 陣列位置調整前后的曲線對比

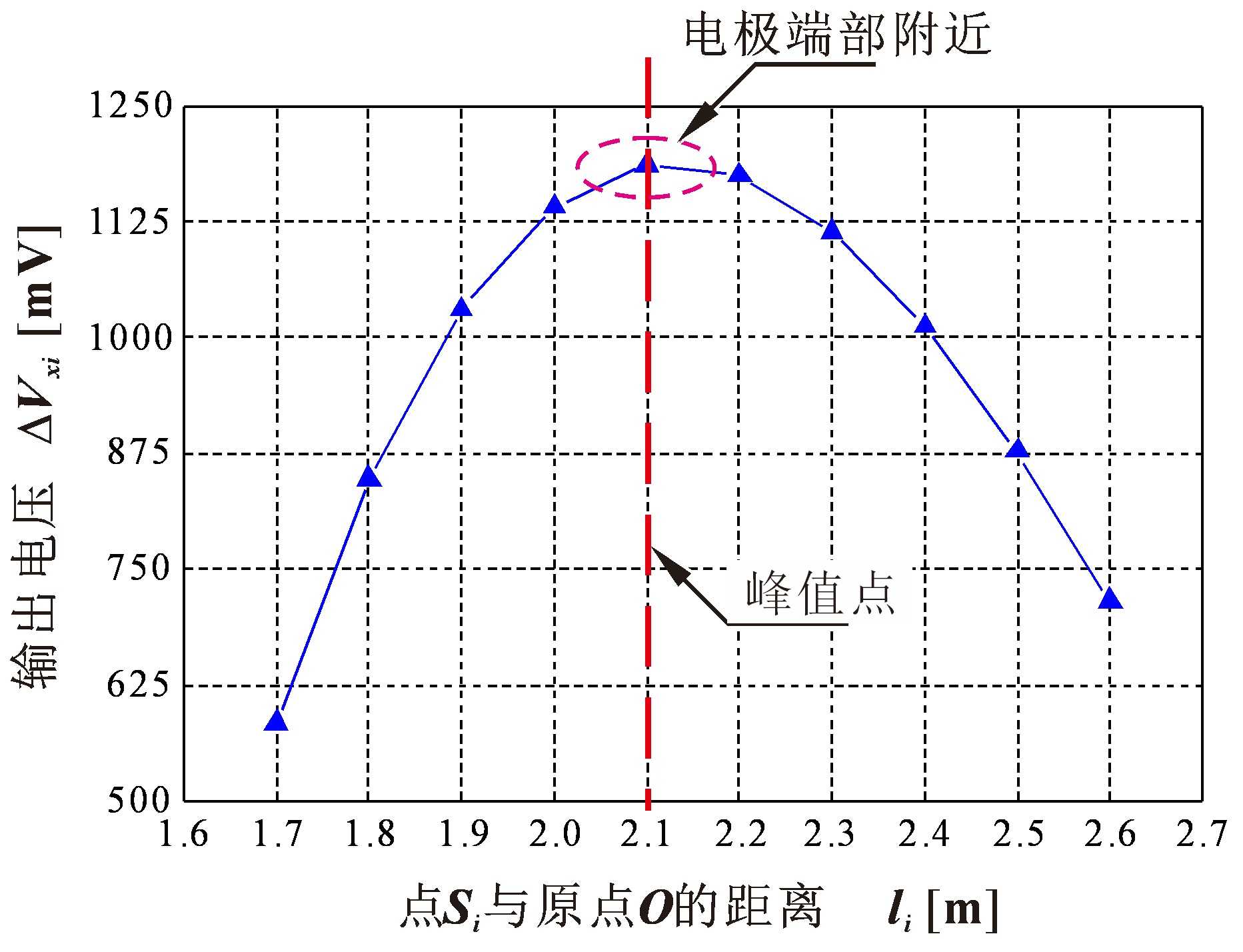

Figure 15. Analysis of field measurement curves for the SAF

圖15. 礦熱爐現場實測曲線分析

5. 結論

本研究開發了一種差動式磁場陣列檢測系統，經過理論探討、仿真實驗和實地驗證，證明了該系統在礦熱爐電極端部位置檢測中的有效性和準確性。結果表明，該系統能夠在實際工業環境中準確檢測電極端部位置，為礦熱爐的高效運行提供了有力支持。研究為礦熱爐電極端部位置檢測提供了一種新型、高效的解決方案，有望突破傳統檢測方法的瓶頸，為礦熱爐工業參數檢測和礦熱爐控制領域提供技術支撐。

致 謝

本研究得到了山西省自然科學基金(202103021223067)的支持。
