歡迎來到這個令人興奮的Arduino項目，我們將使用Nano V3微控制器，按鈕和兩個LED矩陣顯示器創建一個交互式電子骰子。當按下按鈕時，LED矩陣將通過顯示動畫模擬擲骰子，然后顯示隨機的骰子面。這個項目是一個有趣的方式潛入編程微控制器和工作與LED顯示器。

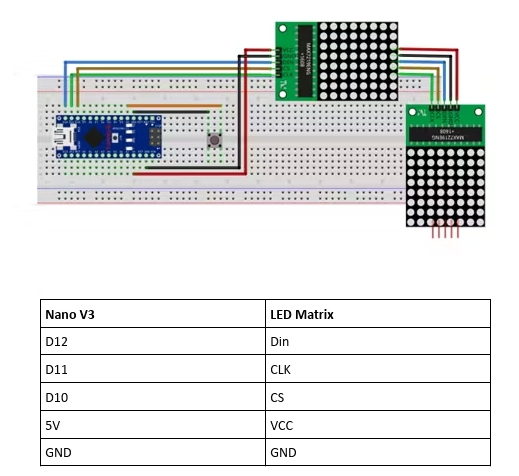

步驟1：連接圖

按鈕連接到D2和GND，按下時拉低。第二個LED矩陣是菊花鏈。

ArduinoCode

你需要安裝“LedControl”庫。為此，打開Arduino IDE并轉到庫管理器。搜索“LedControl”(byEberhardFahle)并安裝。

代碼是如何工作的

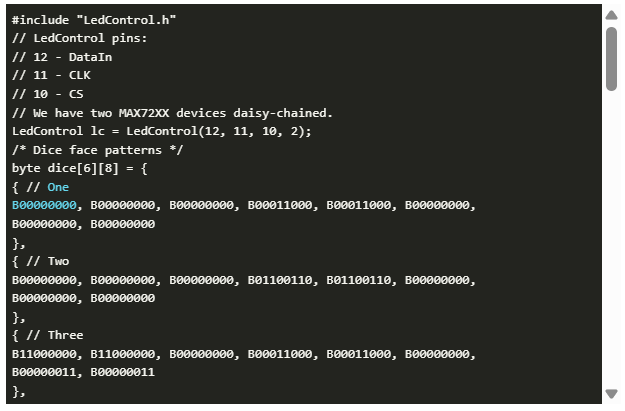

庫包含和初始化

包括“LedControl”庫來控制LED矩陣。

●初始化一個“LedControl”對象“l(fā)c”，其數據(“DIN”)、時鐘(“CLK”)和芯片選擇(“CS”)引腳分別連接到Arduino的引腳12、11和10。

●指定有2個器件(LED矩陣)菊狀連接在一起。

定義骰子面模式

●創建一個二維數組“骰子”，保存一個骰子的六個面的位圖模式。

●每個面是一個8字節數組，代表8x8 LED矩陣模式。

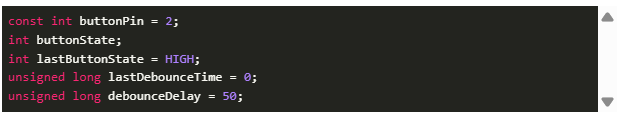

按鈕的設置

●設置按鈕連接到數字引腳2。

●初始化按鈕狀態變量和debounce功能，以處理機械開關彈跳

設置函數

?從關閉模式喚醒兩個LED矩陣。

?將亮度設置為中等。

?清除矩陣上的任何先前顯示。

?種子隨機數生成器生成隨機骰子值。

?配置帶有內部上拉電阻的按鈕引腳。

?讀取按鈕的初始狀態。

顯示骰子面

●輔助功能，獲取骰子面模式并在指定的LED矩陣上顯示。

動畫功能

●通過在LED矩陣上顯示隨機圖案來創建滾動骰子動畫，持續一秒鐘。

●在顯示最終結果之前，通過模擬滾動效果來增強用戶體驗。

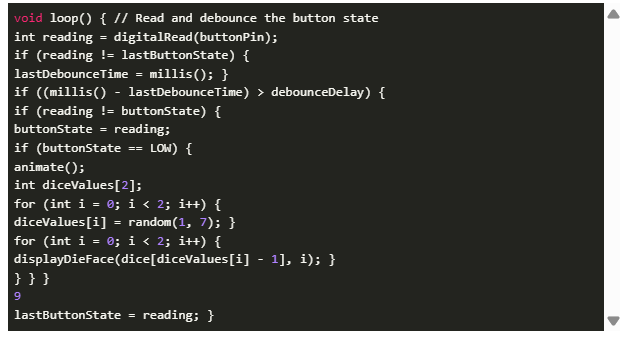

主循環

●連續檢查按鈕狀態并關機。

●檢測到按鈕按下時：

〇調用“animate()”函數來顯示滾動動畫。

〇為骰子值生成1 ~ 6之間的兩個隨機數。

〇使用displayDieFace()函數在每個LED矩陣上顯示對應的骰子面
