這篇文章增加了Sobel過濾器的開關，確保屏幕保持穩定，沒有停電。

正如標題所述，這一次我們的目標是在我們之前建立的設計基礎上實現無縫的視頻處理過渡。

這篇文章還需要先閱讀前面的部分，以便更容易實現。

Vivado

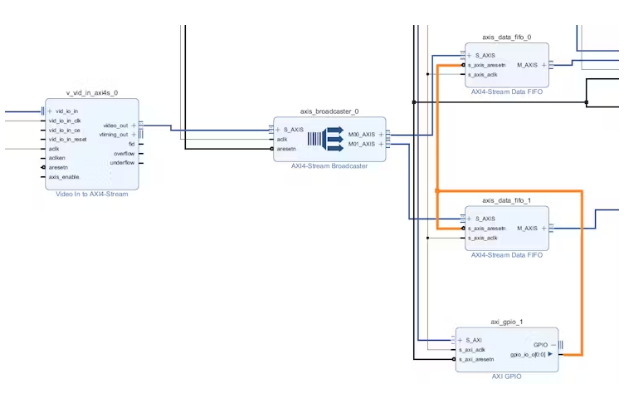

塊設計主要是基于前面的設計。由于早期的視頻測試模式發生器(TPG)僅用作旁路，因此我們可以用axis4流廣播器替換它。

AXI4-流廣播器是一個IP核心，它將輸入AXI4數據流復制到多個輸出通道，從而允許同時分發數據。這使得并行處理應用程序，如視頻處理和通信系統。

但是，請注意，當從axi4流廣播器輸出時，它必須連接到axi4流數據FIFO;否則，不輸出任何數據。這主要是因?yàn)楹罄m(xù)IP需要等待所有接口斷言tvalid，而S00接口不是這種情況。欲了解更多詳細信息，請參閱賽靈思的官方解釋。

對于axis4流數據FIFO復位，我們選擇在Vitis中使用GPIO來自定義何時復位。

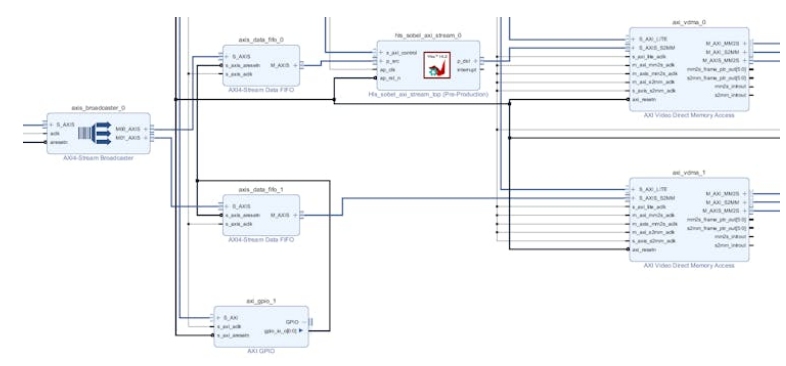

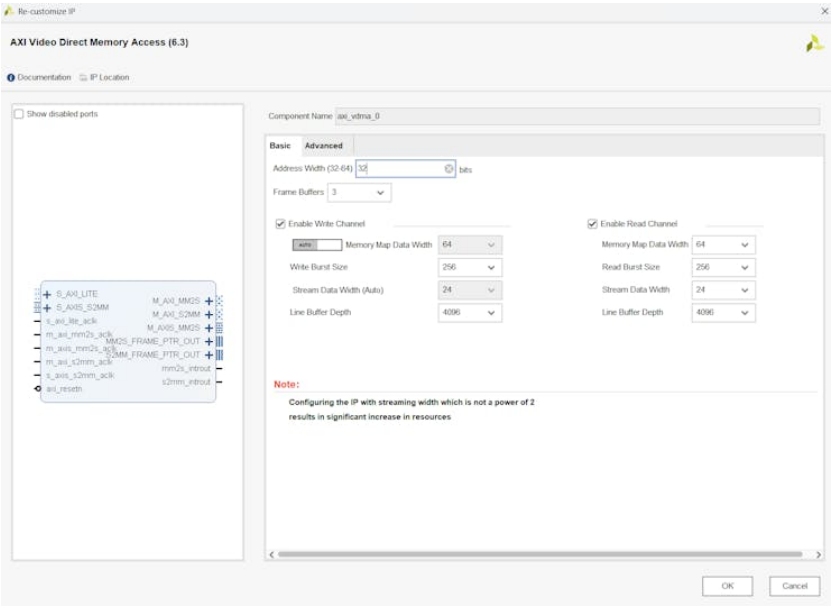

因此，我們現在有兩個相同的HDMI輸入源。一個輸入通過索貝爾濾波器處理，而另一個作為旁路直接通過。這些信號中的每一個都由它自己的VDMA進行緩沖和同步處理。

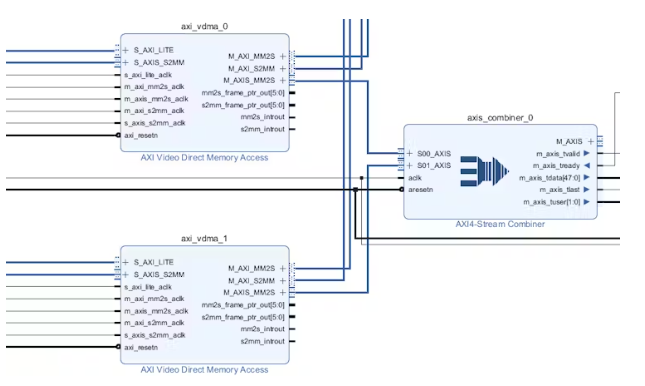

從各個vdma的輸出，我們可以連接一個AXI4-stream開關或一個AXI4-stream合并器來實現源切換。使用axis4 -stream開關將完全切換到不同的源，這將在轉換期間導致短暫的中斷。相比之下，AXI4-stream合并器通過tuser信號對齊不同的信號，然后將它們合并(例如，將24位tdata和24位tdata合并為48位tdata)。由于信號被組合成一個單一的源——選擇tdata[47:24]或tdata[23:0]作為輸出——轉換發生時不會停電。

下面是AXI4-Stream接口中的一些關鍵信號：

?TDATA：攜帶主數據負載。

?TVALID：表示TDATA上的數據是有效的，可以傳輸。

?trready：表示下游組件準備好接收數據。

?TKEEP：標記TDATA的哪些字節通道是有效的，對于不是全寬的數據流很有用。

?TLAST：表示數據包或幀的最后一個數據字。

?TUSER：提供額外的用戶定義邊帶信息，通常用于對齊或元數據目的。

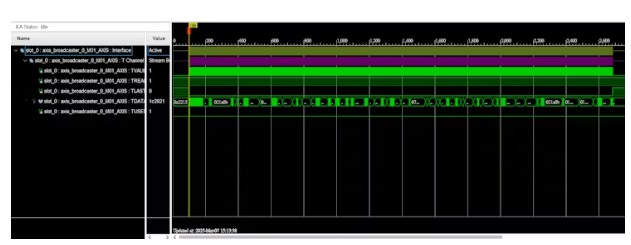

因此，您可以看到這些信號之間的關系，如下面的波形所示。

如前所述，由于確認的輸出是tdata[47:24]或tdata[23:0]，我們可以編寫一個簡單的RTL代碼IP來確定使用哪一個。

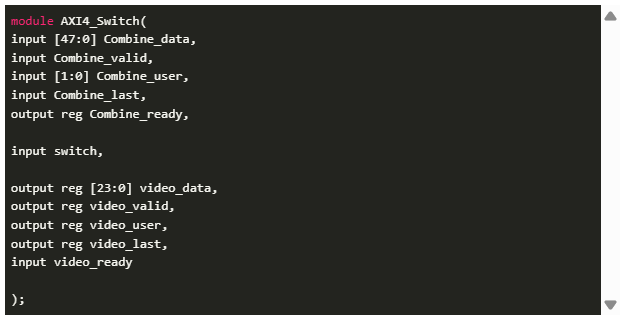

首先，定義輸入和輸出。

?為了對齊來自不同源的tuser信號，AXI4-Stream Combiner將它們組合成一個2位信號。只有當兩個位都設置為1時，我們才能可靠地確定輸出數據。

?開關信號由PYNQ-Z2板上的物理開關控制，通過GPIO實現。

因此，只有當開關模式被確認并且來自不同源的tuser信號被對齊時，才確定當前模式。

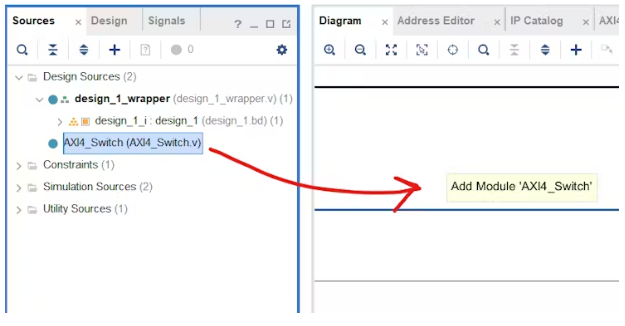

編寫的RTL代碼可以直接拖到塊設計中以形成IP。

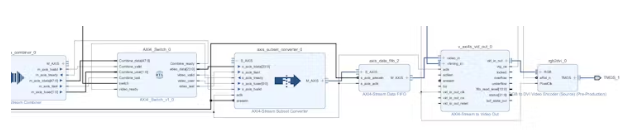

最后，連接AXI4-Stream子集轉換器，形成一個適當?shù)腁XI4-Stream，然后連接AXI4-Stream Data FIFO，以確保正確輸出tvalid、tuser和tready等信號。

對于PYNQ-Z2上的物理開關與通過GPIO控制信號源的關系，如下圖所示，首先從GPIO通道1讀取物理開關的值。然后，該值通過GPIO通道2輸出到自定義IP。

將物理交換機引腳配置添加到XDC后，整個模塊設計就完成了。

Vitis

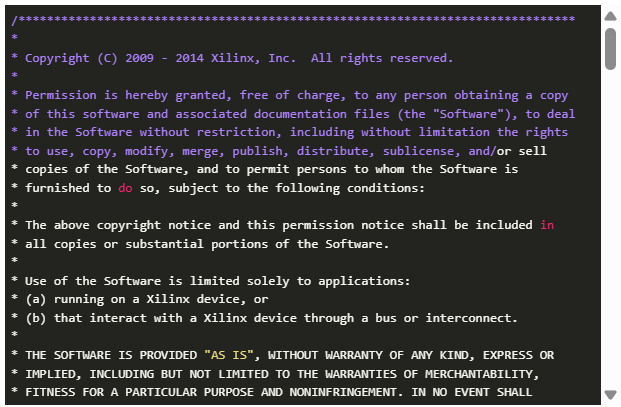

要構建新的平臺和應用程序，或在現有平臺上更新XSA，您可以參考前面的帖子并按照以下方式更新代碼：

需要注意的一點是，你必須在for循環中包含以下兩行;否則，只輸出第一幀。

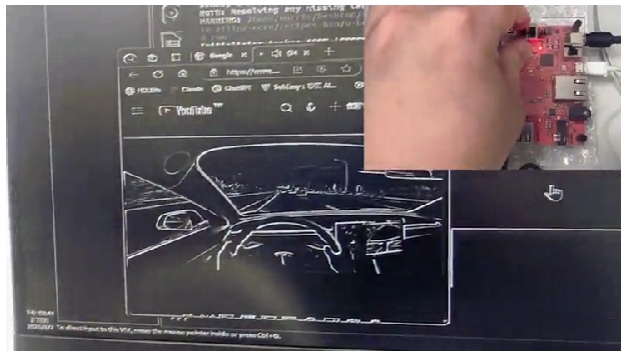

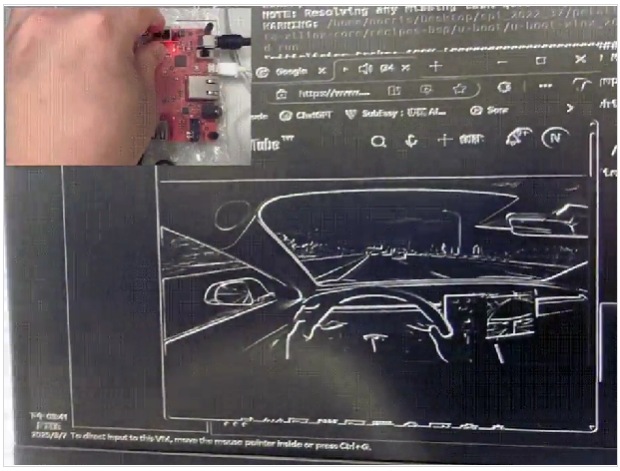

結果
