在這個項目中，我們將使用Arduino板與Hexabitz單導聯EXG監測模塊(H2BR0)一起在繪圖儀上繪制模擬信號，以可視化ECG(心電圖)和EMG(肌電圖)等生物信號。

部件:

?Arduino Uno

?連接電纜

?電極墊

?安裝Arduino IDE的計算機

?單引腳，EXG監視器(H2BR0x)：

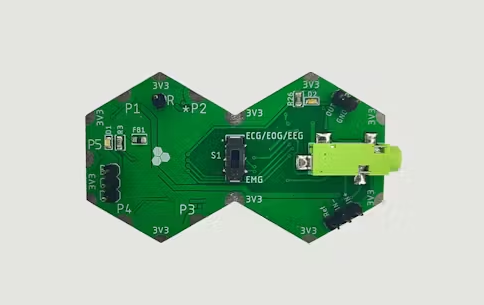

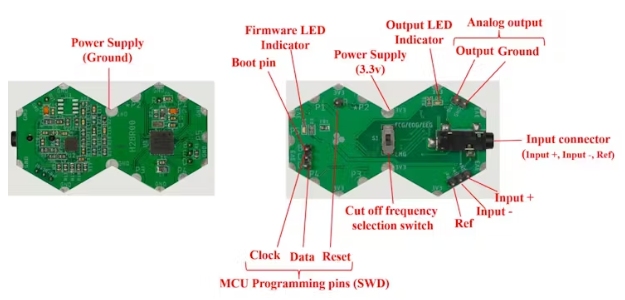

Hexabitz單導聯EXG監測模塊(H2BR0)是一種可以記錄來自心臟(ECG)，大腦(EEG)，眼睛(EOG)和肌肉(EMG)的出版級生物電位信號的模塊之一。

是什么讓它與眾不同?

?記錄出版質量的生物電位信號，如ECG， EMG， EOG或EEG。

?小尺寸允許易于集成到移動和空間有限的項目。

?H2BR0基于STM32G0單片機。

?使用我們易于使用的api編寫高級C代碼。

?您可以連接到外部硬件或與其他Hexabitz模塊組合!

步驟:

設置硬件：

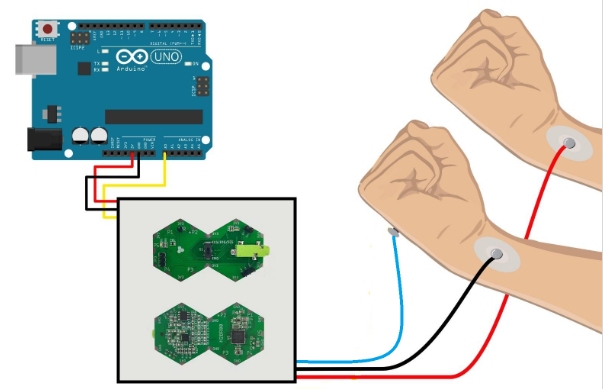

?使用提供的連接線將Hexabitz EXG Monitor Module連接到Arduino Uno (A0- GND)。

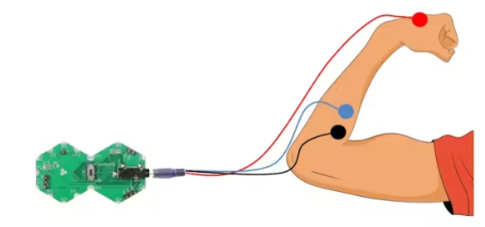

?按照Hexabitz模塊提供的說明將電極墊連接到受試者的身體上。

?確保所有連接都牢固，模塊已正常上電。

Arduino編程：

?打開計算機上的Arduino IDE。

?編寫或上傳代碼，從Hexabitz模塊讀取模擬信號，并將數據發送到串行繪圖儀。

數據可視化：

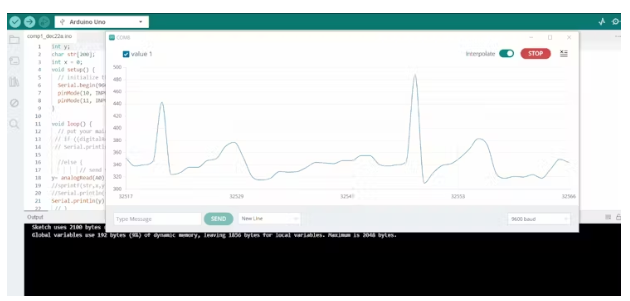

?上傳代碼后，在Arduino IDE中打開串行繪圖儀。

?觀察生物信號在繪圖儀上的實時繪制。

?根據需要調整設置和參數，以獲得清晰準確的信號可視化。

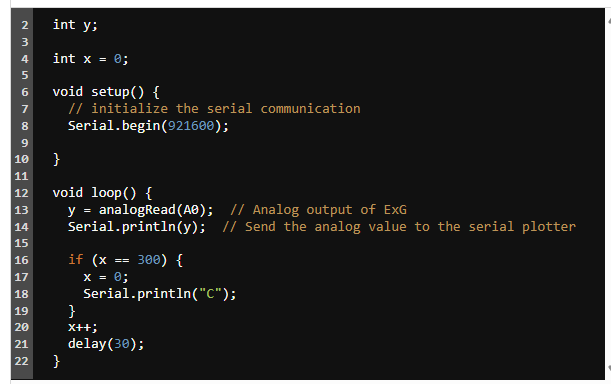

下面是對代碼的解釋：

1. 變量:

?‘ int y; ’聲明一個變量‘ y ’來存儲從ExG監視器讀取的模擬值。

?‘ int x = 0; ’初始化計數器變量‘ x ’為0。

2. 設置功能:

?—‘serial .begin(921600);’初始化串口通信，波特率為921600。這允許Arduino向計算機發送數據。

3. 循環功能:

?‘ y = analogRead(A0); ’從連接到ExG監視器的引腳A0讀取模擬值，并將其存儲在變量‘ y ’中。

?‘ serial .println(y); ’將模擬值‘ y ’發送到串行繪圖儀以進行可視化。

4. 計數器邏輯:

?' if (x == 300){…} ‘檢查計數器’ x '是否已達到300。

?如果為true，它將‘ x ’重置為0并將‘ C ’打印到串行繪圖儀。

?‘ x++; ’將計數器‘ x ’加1。

?‘ delay(30); ’引入30毫秒的延遲，以防止串行通信過載。

?代碼連續地從ExG監視器讀取模擬值，并將其發送到串行繪圖儀進行實時可視化。計數器和延遲有助于管理數據流，確保順利繪圖。

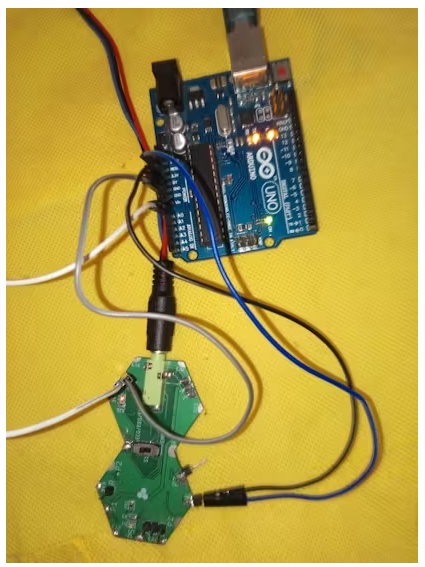

項目測試

結論:

通過以下步驟，您可以成功地將Hexabitz單導聯EXG監測模塊與Arduino集成以可視化生物信號。此設置可用于各種應用程序，包括運行狀況監控和研究項目。

本文編譯自hackster.io
