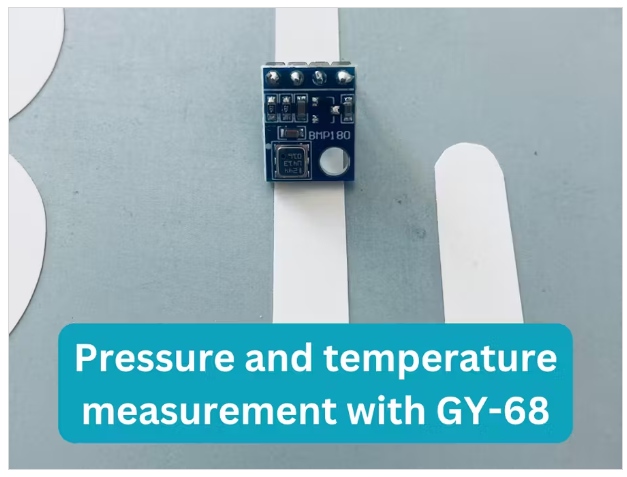

GY-68模塊，也稱為BMP180模塊，是一種流行的傳感器模塊，用于測量壓力，溫度和高度。

GY-68模塊，也被稱為BMP180模塊，是一種流行的傳感器模塊，用于測量大氣壓力、溫度和高度。它具有高精度的數字氣壓傳感器，可以很容易地與Arduino板集成。在本教程中，我們將指導您完成將GY-68模塊連接到Arduino的過程，使您能夠?yàn)槟捻?xiàng)目收集準確的環境數據。那么，讓我們開始吧!

連接模式

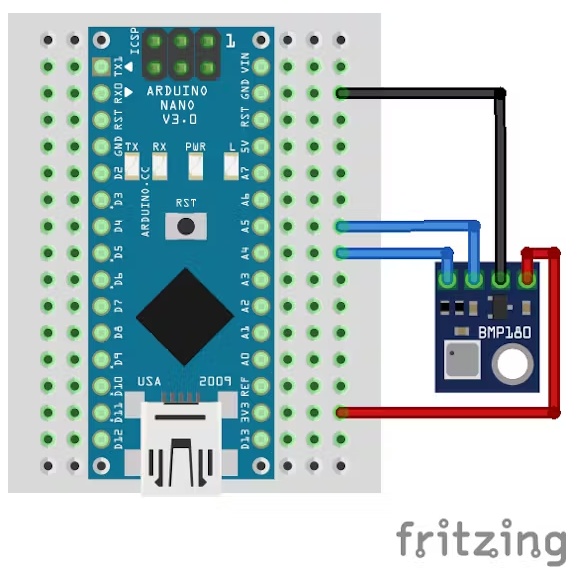

通過I2C (Inter-Integrated Circuit)接口與控制器建立連接，I2C是一種廣泛使用的串行通信協議。I2C接口由SDA (Serial Data Line)和SCL (Serial Clock Line)兩條線組成。以Arduino Nano為例，對應I2C接口的SDA (Serial Data Line)和SCL (Serial Clock Line)引腳分別被指定為A4和A5。

為了建立連接，控制器充當主設備，而被連接的設備充當從設備。主設備通過在SDA和SCL線上發送控制信號來發起通信。SCL線提供同步數據傳輸?shù)臅r(shí)鐘信號。I2C通信中的數據傳輸可以在兩個方向上發生，允許控制器和連接設備之間的雙向通信。

為了建立連接，控制器充當主設備，而被連接的設備充當從設備。主設備通過在SDA和SCL線上發送控制信號來發起通信。SCL線提供同步數據傳輸?shù)臅r(shí)鐘信號。I2C通信中的數據傳輸可以在兩個方向上發生，允許控制器和連接設備之間的雙向通信。

為BMP180安裝Adafruit庫

為了與BMP180傳感器進行交互，我們將使用官方Adafruit庫，該庫也用于BMP085模塊。這個庫提供了一個接口，方便了與模塊的通信，節省了大量的時間，并提供了一個可靠的、經過廣泛測試的代碼庫。它可以從我們的官方存儲庫下載。

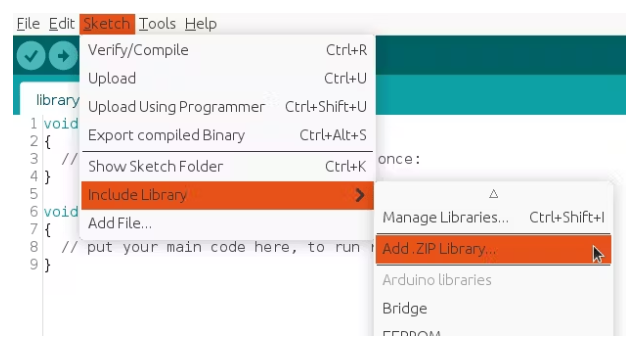

要導入庫，打開Arduino IDE，轉到Sketch > Include library > Add.ZIP library并選擇從GitHub存儲庫下載的庫文件。

然后你可以簡單地使用include語句：

它將包含帶有與模塊交互的預定義函數的庫。

Arduino代碼

使用庫使代碼更容易理解。

測試

該程序被配置為以2秒的定期間隔產生輸出數據。該程序被配置為以2秒的定期間隔產生輸出數據。

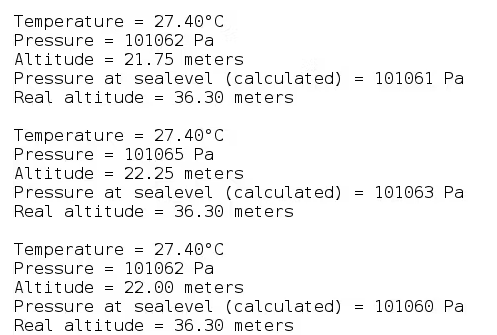

串行監視器將顯示類似的輸出，反映您的位置和環境條件。

結論

在本教程中，我們學習了如何將GY-68模塊連接到Arduino板。通過遵循上面概述的步驟，您現在可以開始為您的項目收集準確的大氣壓力、溫度和高度數據。有樂趣的實驗與您的GY-68模塊和探索其功能!串行監視器將顯示類似的輸出，反映您的位置和環境條件。

本文編譯自hackster.io
