介紹

與傳統的微控制器相比，FPGA(現場可編程門陣列)是獨一無二的，因為它們不執行順序指令。相反，它們由一組可配置的邏輯塊組成，這些邏輯塊可以被重新編程以執行自定義的數字邏輯功能。這使得FPGA可以并行執行多個操作，使其在信號處理、數據處理和實時控制等特定任務中非常高效。

為了定義FPGA的功能，我們使用硬件描述語言(HDL)，它指定了邏輯元素應該如何配置和互連。在這個項目中，我將使用SystemVerilog，這是Verilog的高級版本，它引入了額外的特性，如增強的類型安全、斷言和面向對象編程功能，使其更適合FPGA設計。

對于硬件，我使用的是Arty S7-25，這是一個基于Xilinx Spartan-7 FPGA的開發板。它在尺寸、性能和可負擔性之間提供了一個很好的平衡，使其成為初學者的絕佳選擇。該板具有雙Arduino頭，便于原型設計，以及PMOD頭，允許擴展額外的外設。當我使用這個特定的板時，如果您遵循這個項目，任何來自Spartan-7家族或更高版本的Xilinx FPGA都應該兼容。

XADC (Xilinx模數轉換器)

XADC是Xilinx FPGA中的集成模數轉換器(ADC)，使其能夠處理模擬信號和數字邏輯。該功能對于電壓監測、傳感器數據采集和實時模擬信號處理等應用特別有用。通過將ADC直接集成到FPGA中，減少了對外部ADC組件的需求，簡化了硬件設計并提高了系統集成度。

XADC的主要特性：

?雙12位adc能夠以高達1 MSPS(每秒百萬采樣)的速度采樣，允許高速數據采集。

?支持多達16個外部模擬輸入通道(根據FPGA封裝不同而不同)，支持多個傳感器或信號連接。

?用于FPGA溫度監測和電源電壓跟蹤的片上傳感器，有助于系統可靠性和熱管理。

?靈活的接口選項：支持AXI Lite，動態重新配置端口(DRP)或直接寄存器控制，允許與不同的FPGA設計集成。

?支持單極(0V至1V)和雙極(-0.5V至0.5V)輸入模式，適應各種模擬信號范圍。

?可配置報警閾值，使自動警報電壓或溫度異常。

XADC通過彌合模擬和數字域之間的差距，增強了FPGA的多功能性，使其成為需要在基于FPGA的系統中進行實時模擬信號處理的應用的理想選擇。

Vivado：賽靈思的FPGA設計軟件

Vivado是Xilinx的綜合FPGA設計套件，用于設計、模擬、合成和編程基于FPGA的系統。它為HDL開發提供了一個完整的工具鏈，包括邏輯分析儀、IP集成器和調試工具，使其成為FPGA開發必不可少的工具。無論您是實現簡單的邏輯電路還是復雜的數字系統，Vivado都可以通過其高級合成(HLS)，基于塊的設計方法和硬件調試工具簡化設計流程。

下載安裝程序

訪問AMD/Xilinx官方網站并導航到下載部分。

下載最新版本的統一安裝程序，選擇與您的操作系統(Windows或Linux)兼容的版本。

注意：您需要登錄或創建一個免費的AMD/Xilinx帳戶才能訪問下載。

安裝過程

運行安裝程序并按照屏幕上的說明操作。

在安裝過程中，您可以選擇完全安裝或自定義安裝，這取決于您是否需要額外的工具，如Vitis(用于嵌入式開發)或僅用于FPGA設計的Vivado。

準備好大量下載(幾gb)，因此建議使用穩定且快速的互聯網連接。

創建第一個項目

一旦安裝了Vivado，下一步就是在AMD Vivado設計套件中創建一個新項目。本項目將作為工作空間，您將在其中編寫，模擬和合成您的FPGA設計。

步驟1：創建項目

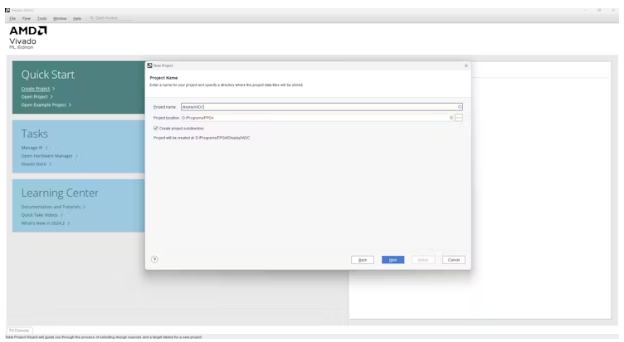

打開Vivado并從歡迎屏幕中選擇Create New Project。

選擇一個項目名稱(例如，DisplayXADC)并選擇一個方便的位置來保存項目文件。

單擊Next繼續。

步驟2：選擇項目類型

當提示項目類型時，選擇RTL項目(注冊-傳輸級別)，因為這允許您使用SystemVerilog編寫設計。

啟用“此時不指定源”復選框，除非您已經準備好了源文件。

單擊Next繼續。

步驟3：創建源文件和約束文件

進入項目后，創建一個新的源文件：選擇create file→選擇SystemVerilog作為文件類型。將其命名為任何您喜歡的名稱(例如，xadc_display.sv)。

創建空約束文件：選擇“創建文件”→確保文件類型為XDC (Xilinx Design Constraints)。將其命名為您喜歡的任何名稱(例如，constraints.xdc)。稍后將使用該文件定義引腳映射、時鐘約束和定時設置。

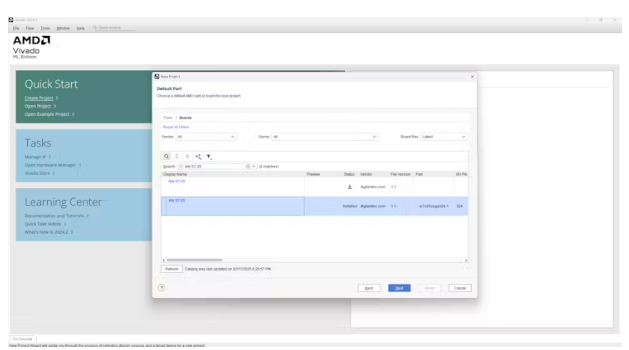

步驟4：選擇FPGA板

將出現一個對話框，提示您在零件和電路板之間進行選擇。

選擇Boards選項卡并鍵入您的FPGA板型號(例如，Arty S7-25)。如果沒有顯示您的單板，請單擊“刷新”或確保安裝了單板文件。

單擊Next，然后單擊Finish以完成設置。

配置XADC

要在FPGA設計中使用XADC (Xilinx模數轉換器)，需要在Vivado中添加和配置XADC IP核。按照以下步驟正確設置：

步驟1：添加XADC IP核

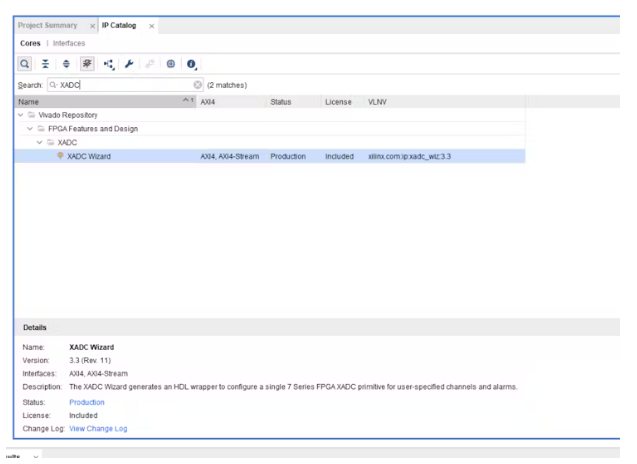

在Vivado的左側，找到并單擊IP Catalog。

在搜索欄中，輸入“XADC”。

選擇“XADC向導”，然后雙擊打開其配置設置。

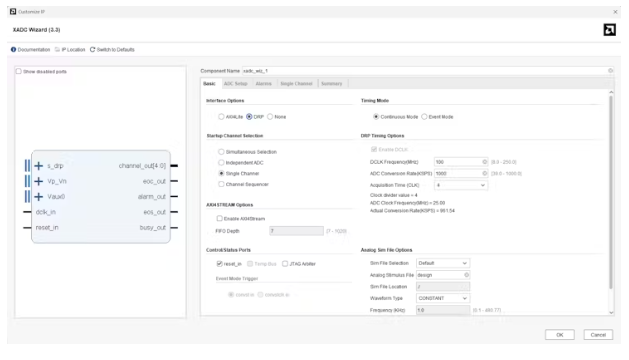

步驟2：自定義XADC IP

將出現一個對話框，允許您配置XADC核心。

選擇接口類型：配置接口模式為DRP (Dynamic Reconfiguration Port)。這允許通過寄存器實時訪問ADC轉換。

選擇轉換模式：在模式選擇下，選擇“單通道”，設置為“連續模式”。這確保了ADC連續采樣單個模擬輸入，而不是通過多個通道循環。

禁用告警(本項目不需要)：導航到“告警”頁簽。禁用所有警報，因為此應用程序不需要它們。這些告警通常用于監控電源電平和FPGA溫度。

選擇模擬輸入引腳：在單通道選項卡下，找到外部模擬輸入部分。為A0引腳(或FPGA上相應的ADC引腳)選擇VAUXP0/VAUXN0。確切的引腳映射可能因FPGA板而異，因此請檢查約束文件(.xdc)以驗證正確的引腳。

步驟3：生成XADC IP核

保留所有其他設置為默認值，除非您的應用程序需要進一步定制。

單擊OK關閉自定義窗口。

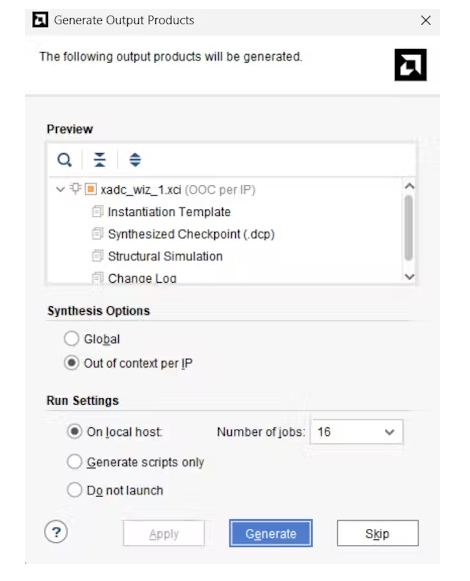

在下一個對話框中，選擇“生成輸出產品”，然后單擊“生成”。

此時，將生成XADC IP核并準備將其集成到您的設計中。該模塊將允許您的FPGA與模擬信號接口，例如從電位器或其他傳感器讀取電壓電平。

代碼

ConstrainFile

約束文件(.xdc)在FPGA設計中至關重要，因為它定義了項目的I/O引腳映射、時鐘約束和時序要求。該文件告訴FPGA使用哪個物理引腳進行輸入和輸出，確保您的設計與外部硬件(如按鈕，led，傳感器或通信接口)正確交互。

每個FPGA板都有一個唯一的約束文件，因為不同的板有不同的引腳分配和硬件配置。

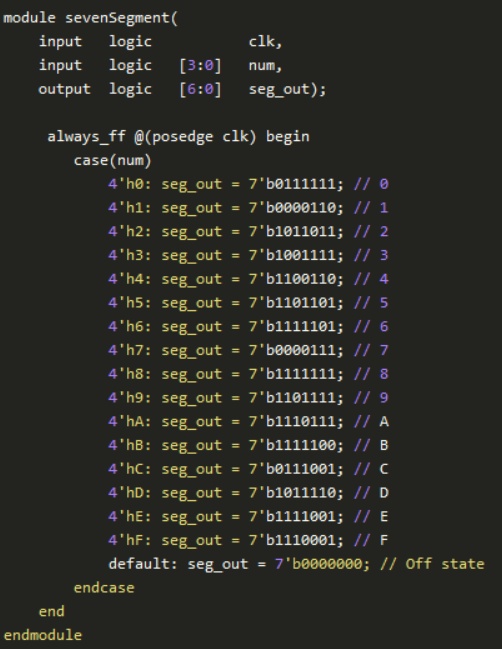

七段模塊

該子模塊設計用于一次控制單個七段LED顯示屏。它需要一個輸入時鐘信號來同步顯示更新和一個輸入數字(十六進制0-F)。

高層模塊

主模塊被指定為源文件層次結構中的“頂層”模塊。這個頂層模塊作為設計的入口，類似于C語言編程中的主要功能。通過用清晰的層次結構構建設計，頂層模塊確保所有組件有效地協同工作，使調試和擴展系統更容易。

頂層模塊的角色

?它充當集成和連接設計中所有其他子模塊的最高級模塊。

?它定義了與FPGA外部引腳接口的I/O端口。

?它實例化其他模塊的實例，在它們之間傳遞信號以確保正確的通信。

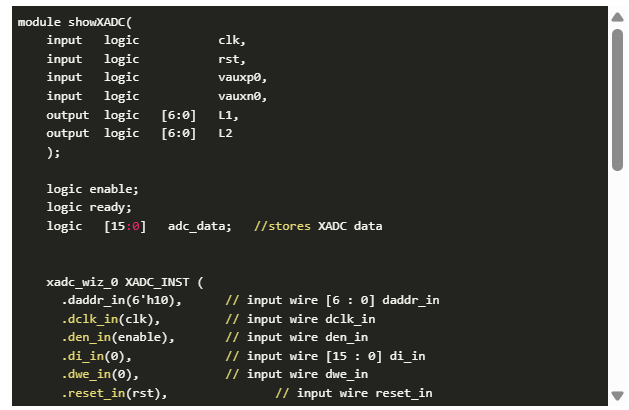

初始化模塊實例

在頂部模塊中，您將創建項目中定義的其他模塊的實例。這些實例的行為類似于軟件編程中的函數調用，但它們不是按順序執行，而是并行操作。

我們首先定義它的輸入和輸出端口，這決定了FPGA如何與外部硬件組件交互。

時鐘輸入(用于同步)

模擬輸入(用于從XADC讀取數據)

輸出控制七段顯示

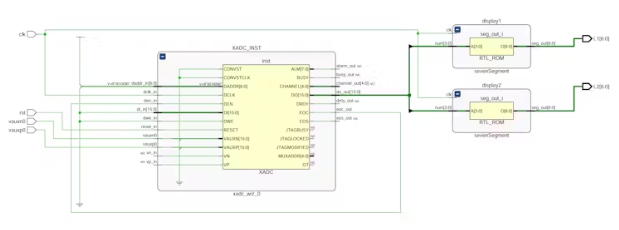

實例化XADC模塊

接下來，我們實例化XADC模塊，該模塊連續采樣模擬輸入信號并將其轉換為16位數字值。然后對這些數據進行處理，以提取相關信息進行顯示。

實例化七段顯示模塊

由于我們正在使用兩個七段顯示，因此我們創建了sevenSegment模塊的兩個實例。這些實例接收處理過的數據并驅動相應的顯示段。

數據處理和路由

來自XADC的原始數據是16位寬，但是一個7段的顯示器通常一次只顯示一個數字。

為了顯示有意義的值，我們對16位數據進行切片，只提取高階位，它們代表ADC轉換結果的最高有效數字。

切片后的數據被發送到七段模塊，在那里被轉換成二進制編碼格式(BCD)顯示。

構建和編程

一旦編碼階段完成，我們就進入構建和編程過程，在此過程中，設計被合成、實現并轉移到FPGA硬件。

步驟1：生成比特流

?在Vivado中，找到左側面板中的“構建和調試”部分。

?點擊“生成比特流”來啟動這個過程。

?如果出現提示，單擊“Yes”繼續。

該過程包括三個主要步驟：綜合：將SystemVerilog代碼轉換為門級表示。實現：將邏輯映射到FPGA的物理資源上。比特流生成：創建將加載到FPGA上的最終二進制文件。

此過程可能需要一些時間，具體取決于設計的復雜性和系統的性能。

步驟2：連接FPGA板

?一旦比特流成功生成，轉到“打開硬件管理器”。

?現在，使用微型USB電纜將FPGA板連接到計算機。確保單板已上電。

?在硬件管理器中，點擊“自動連接”。這將掃描連接的FPGA設備。將出現檢測到的硬件設備列表。

步驟3:FPGA編程

?在列表中找到您的FPGA設備。

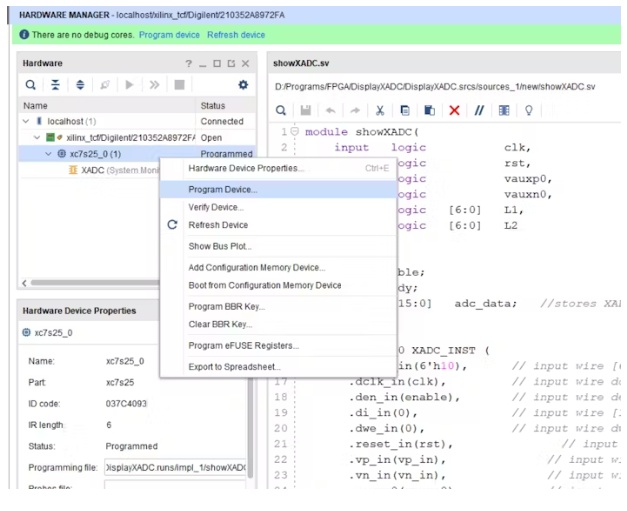

?右鍵單擊設備，選擇“程序設備”。

?將出現一個對話框，確認要使用的比特流文件(.bit)。

?點擊“Program”將設計加載到FPGA上。

該程序在FPGA中是臨時的，一旦電源被切斷，它就會回到工廠或以前燒毀的程序。如果您想將程序刻錄到FPGA中，則選擇“程序eFUSE寄存器”，這將刻錄程序，并且在電源周期后不會丟失。

布線

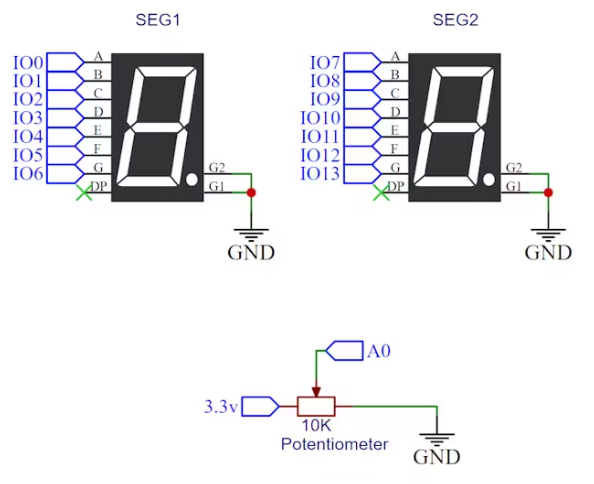

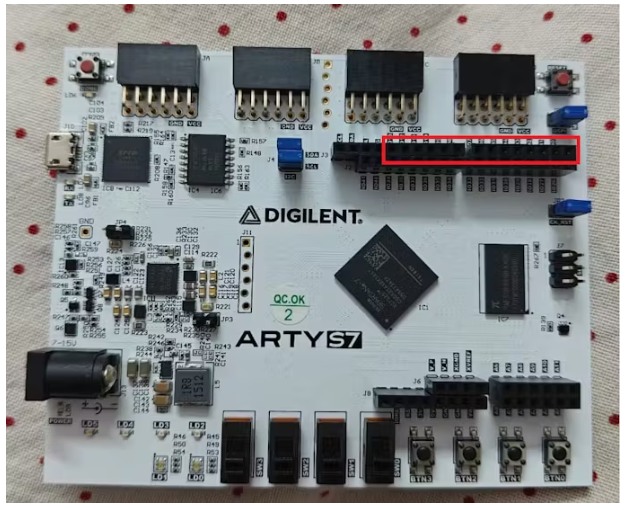

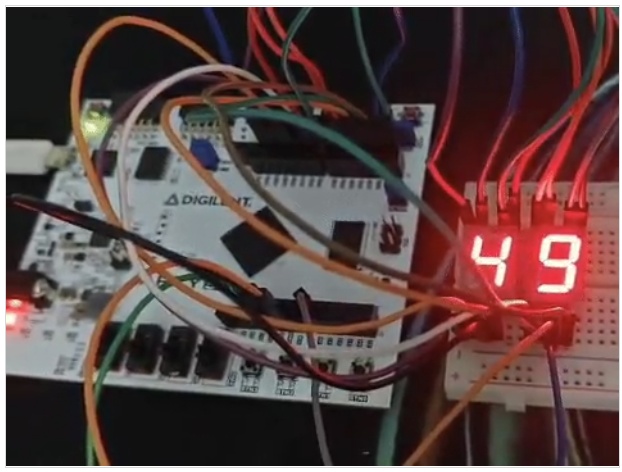

在這個項目中，我使用IO0到IO13引腳連接兩個七段LED顯示屏。這些引腳被分配來控制單個LED段。

連接七段顯示器

?根據您的設計將7段LED段連接到IO0-IO13。

?應相應地連接公共地(用于公共陰極顯示器)或公共電源(VCC)(用于公共陽極顯示器)。

?確保顯示模塊的地與FPGA的地相連，完成電路。

自定義Pin分配

?可以根據項目需要更改這些pin分配。

?如果修改了pin分配，則必須相應地更新約束文件(.xdc)以反映新的連接。

?驗證七段顯示器與FPGA的I/O電壓水平的電壓兼容性(例如，3.3V邏輯用于Arty S7-25)。

連接XADC電位器

?您可以使用任何通用的10K電位器作為模擬輸入設備。

?連接方式：一端接VCC (3.3V)。另一端到GND。中間(雨刷)引腳到XADC輸入引腳(VAUXP0/VAUXN0，如約束文件中定義)。
