這個項目將一個舊的移動充電器改造成一個智能防盜報警器。當有人觸摸門把手時，電路檢測到它，并立即觸發一個響亮的蜂鳴器，嚇跑入侵者。這種成本效益高且環保的解決方案將電子廢物轉化為實用的安全系統，確保家庭和辦公室的安全。

準備舊適配器

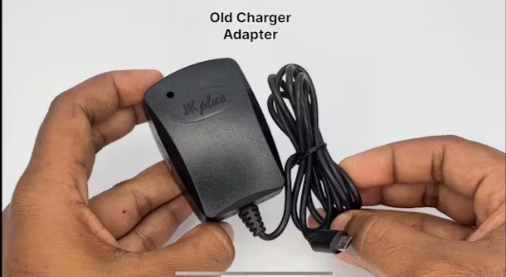

?帶上任何舊的手機充電器或適配器。

?我們只需要外殼，所以適配器規格無關緊要。

?使用螺絲刀小心打開適配器。

?拆卸并丟棄所有內部組件。

?保留空的外殼，以容納新的防盜報警電路

鉆孔

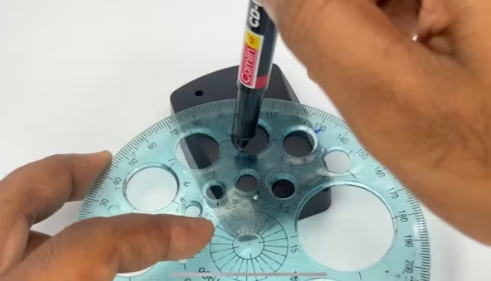

?在適配器的頂部標記兩個孔：一個用于香蕉插座，一個用于蜂鳴器。

?使用圓形模具或標記，以確保準確的孔位置。

?仔細鉆孔標記點。

?用銼刀磨平邊緣，使其光潔。

安裝香蕉插座

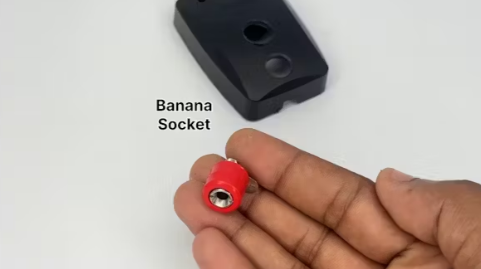

?將香蕉插座插入底部孔。

?在它周圍涂上強力膠或熱熔膠，以保持牢固。

?確保其牢固固定并正確對齊。

?待膠水干燥后再進行下一步。

安裝蜂鳴器

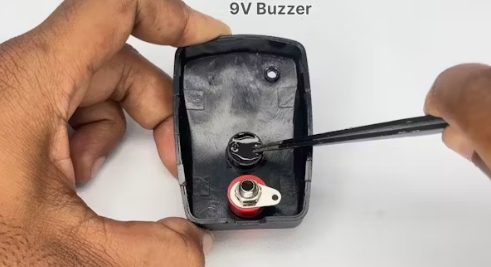

?取一個5V蜂鳴器并將其放入頂部的孔中。

?在蜂鳴器周圍應用強力粘合劑或熱熔膠，以確保安全配合。

?確保蜂鳴器正確對齊并牢固連接。

?待膠水完全干透后再進行下一步。

連接TTP223觸摸傳感器

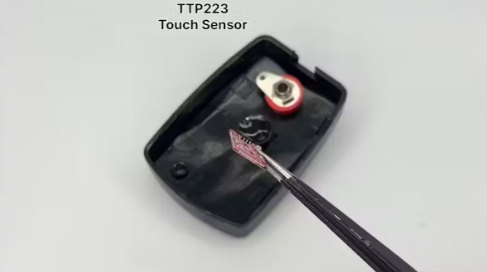

?采用TTP223觸摸傳感器模塊。

?識別它的三個引腳：GND、VCC和I/O

?將TTP223模塊的GND引腳焊接到蜂鳴器的一個引腳上。

?將蜂鳴器的另一個引腳焊接到TTP223觸摸傳感器(中心引腳)的I/O (OUT)引腳。

?確保一個安全的焊點正確的信號傳輸。

?仔細檢查連接，避免接線松動。

傳感器供電

?取兩根電線：紅色為正極(VCC)，黑色為負極(GND)。

?將紅色導線焊接到TTP223觸摸傳感器的VCC引腳上。

?將黑色導線焊接到傳感器的GND引腳上。

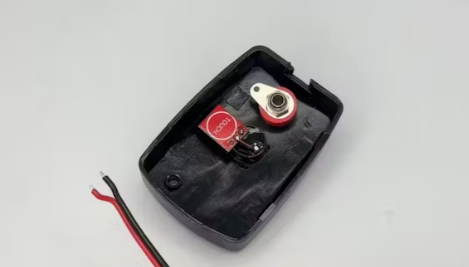

修改觸摸傳感器

?刮掉TTP223傳感器“Touch”標記區域的保護層，露出銅墊。

?在暴露的觸摸區域焊接一根電線。

?將電線的另一端連接到香蕉插座上。

?確保牢固的連接，以進行正確的觸摸檢測。

用PCBWay將您的原型變成專業的PCB !

使用定制PCB升級您的電子項目，以獲得更好的耐用性，性能和干凈的布局。

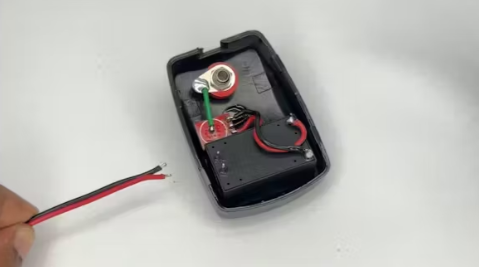

連接Hi-Link 5V模塊

?使用Hi-Link 5V模塊將230V AC轉換為5V DC。

?將電路中的紅色導線(正極)連接到Hi-Link模塊的+5V輸出。

?將黑線(負極)接至Hi-Link模塊的GND輸出。

?確保連接安全，確保供電穩定。

連接交流輸入到Hi-Link模塊

?交流輸入連接采用兩根線。

?將一根電線焊接到Hi-Link模塊的Live (L)端子上。

?將另一根電線焊接到中性(N)端子。

將交流導線連接到適配器引腳

?取焊接在Hi-Link模塊上的交流導線。

?將一根電線焊接到適配器的Live (L)引腳上。

?將另一根電線焊接到適配器的中性(N)引腳上。

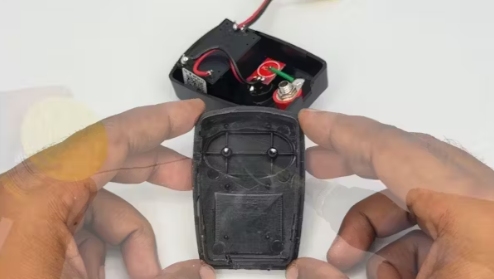

密封適配器

?請小心關閉適配器外殼，確保所有組件安裝正確。

?在邊緣周圍涂上強力粘合劑或熱熔膠，以確保密封牢固。

?將外殼壓緊，讓膠水完全干燥。

?確保外殼牢固，以保護內部電路。

制作外部觸摸連接器

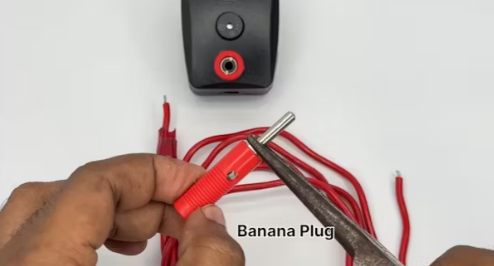

?拿一個香蕉公連接器，焊接1米長的電線。

?確保牢固的焊點可靠的導電性。

?這將作為外部觸摸傳感器報警。

?在電線的另一端，牢固地連接鱷魚夾連接器。

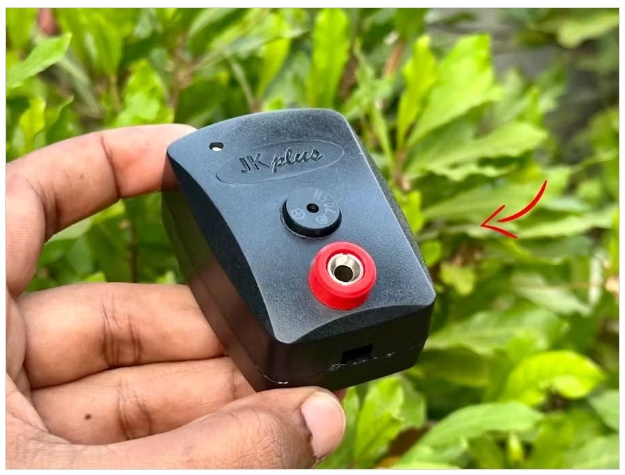

最終設置和使用

?將適配器插入電源插座。

?將香蕉針插入適配器上的香蕉插座。

?將鱷魚形別針夾在金屬門把手上。

?現在，當有人觸摸手柄時，蜂鳴器就會響起，嚇跑入侵者。

?您的DIY防盜報警器現在準備好保護您的空間!

當小偷觸摸門把手時，電路檢測到觸摸并立即觸發一個響亮的蜂鳴器。突然的警報嚇到了入侵者，迫使他們立即逃跑。這個簡單而有效的安全系統有助于防止使用舊手機充電器被盜，以最小的成本和努力確保安全。

本文編譯自hackster.io
