電子紙顯示器可以在照明或自然光下清晰顯示圖像/文字，無需背光，功耗更低

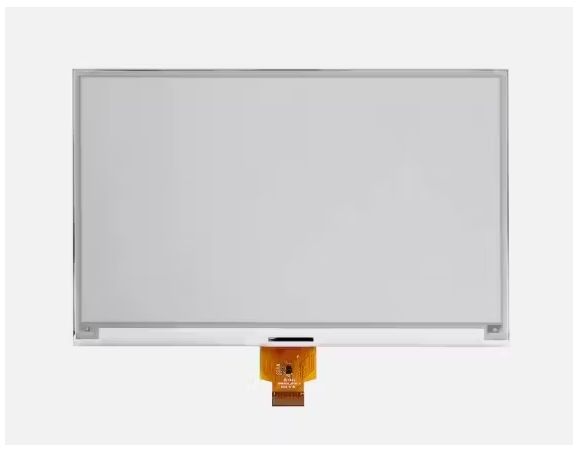

電子紙顯示器(也稱為電子紙顯示器或電子墨水顯示器)是一種模仿紙張上普通墨水外觀的屏幕。它通常用于電子閱讀器、智能手表和數字標牌等設備。

電子紙顯示器以節能而聞名，因為它們只在圖像或文本變化時才消耗電力，而且與傳統的背光屏幕不同，它們可以在明亮的陽光下輕松閱讀。這一次，我將描述并做一個簡短的測試，特別是對這個ELECROW CrowPanel ESP32 4.2“電子紙HMI顯示器，由SPI接口驅動。

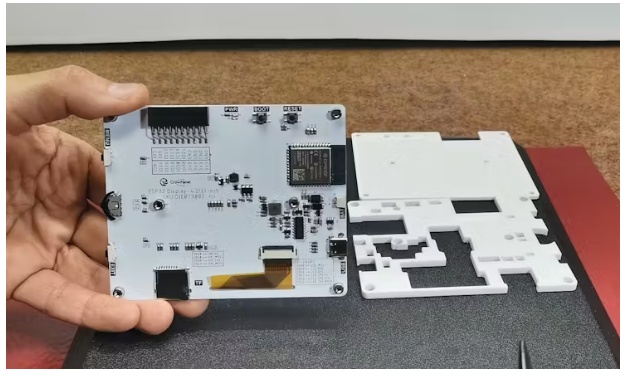

首先，讓我介紹一下這個設備的基本特性。實際上，這是一個內置ESP32-S3芯片作為主控的電子紙顯示器，通過SPI接口保證了強大的性能和快速穩定的數據傳輸。該顯示器具有400 × 300像素的高分辨率，支持白色和黑色兩種顏色。如果取下背板，可以看到設備配有多個接口和按鈕設計，包括TF卡插槽、BAT接口、UART0接口、20引腳GPIO接口、返回按鈕、home按鈕和旋轉開關開關，方便用戶開發和操作。

白色亞克力外殼不僅美觀，還能保護屏幕。開機后，顯示屏上立即出現一個演示程序，演示設備的功能。然后出現主屏幕，我們可以使用側邊按鈕選擇提供的三個選項。

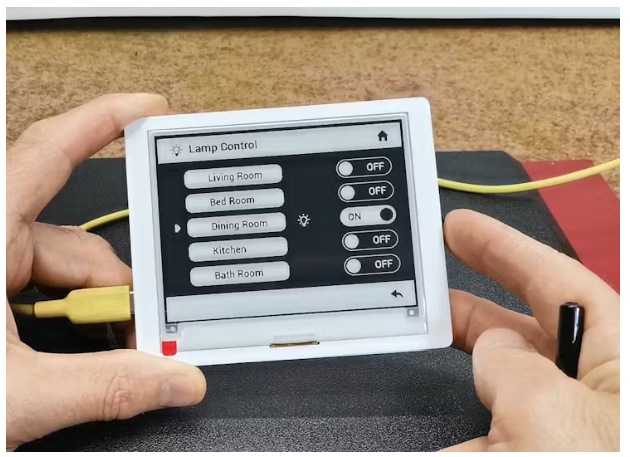

首先是顯示文本，然后是一個示例圖像，以及一個燈控制軟件場景。如果在任何時候我們關閉電源，當前顯示的圖像仍然在屏幕上。這實際上是這類顯示器的主要特點。它只在刷新時耗電。

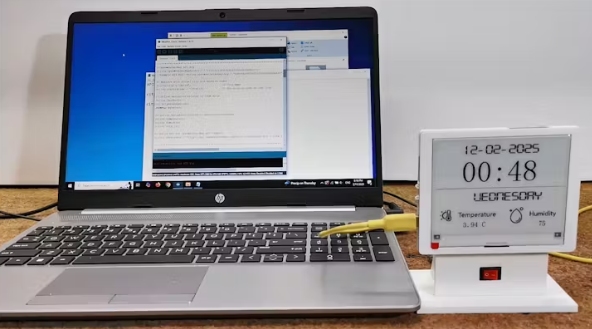

首先，讓我簡要解釋一下使用Arduino IDE安裝一些代碼的過程，這實際上是最簡單的方法。此顯示的演示代碼可以在Elecrow網站以及GitHub上找到。作為一個例子，我現在將為一個從Openweathermaps網站獲取數據的Wi-Fi氣象站安裝代碼。為此，我們首先需要在Arduino IDE上安裝ESP32支持，這在我之前的幾個視頻中有描述。進入“Tools”，選擇“ESP32S3 Dev Module”。接下來，在板子上的菜單中，我們需要做一些設置。

現在我們可以開始安裝了。我們打開帶有草圖的文件夾并激活。進氣閥打開文件。這將打開整個代碼結構，我們只需要輸入WiFi網絡數據和openvedarmap API密鑰和國家代碼。然后我們選擇合適的COM端口并按下上傳。在很短的時間內，上傳將完成，氣象站將出現在屏幕上。您還可以在Elekrow的YouTube頻道上找到更多示例，但它們都包含包含在代碼本身中的完整支持，并且不使用外部庫。

GxEPD2是最著名的電子墨水顯示庫，但不幸的是，它不完全支持這種類型的顯示。在makerguides頁面上描述了一個小調整，我們可以讓GxEPD2庫庫在CrowPanel 4.2英寸電子紙上工作，所有的功勞都?xì)w他們。

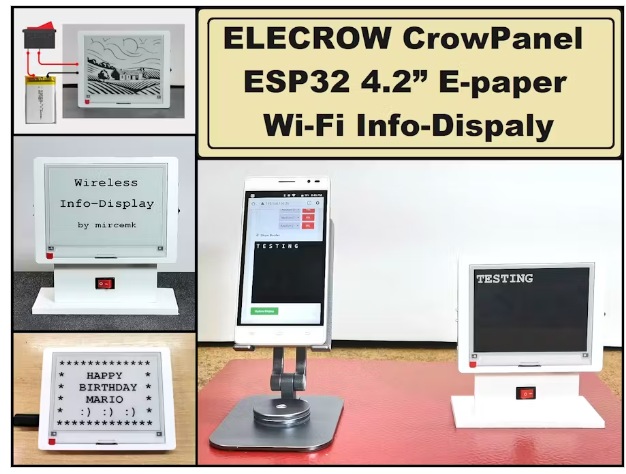

現在我已經有了一個高級的庫，我萌生了創建一個實用且非常有用的項目的想法。它是一種信息顯示器，可以在無數的地方和情況下使用，具有通用的用途。

顯示器本身在視覺上類似于白板，用于編寫各種臨時消息和信息。因此，這種設備的良好功能的基本要求是找到一種簡單的方式來輸入和刪除消息?？紤]到顯示模塊包含一個ESP32微控制器，順便說一下，它具有WiFi和藍牙支持，我設法在本地WiFi網絡中創建一個帶有WebServer的Arduino代碼，創建一個易于管理的web界面，通過該界面控制Info-Display。因此，我們可以通過本地網絡中的任何一臺電腦或智能手機寫入或刪除信息。

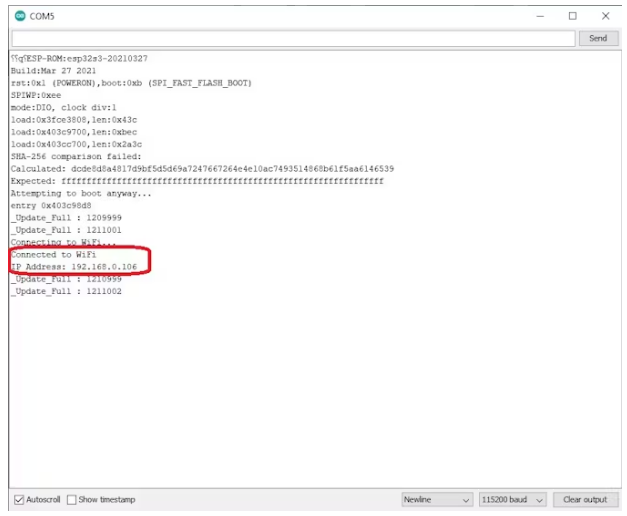

至于安裝代碼，過程是標準的，唯一的要求是安裝GxEPD2庫，它是提供的。一旦代碼安裝完成，我們需要打開串行監視器并重置設備，這將在串行監視器上為我們提供其本地IP地址。我們以后會用到這個地址。

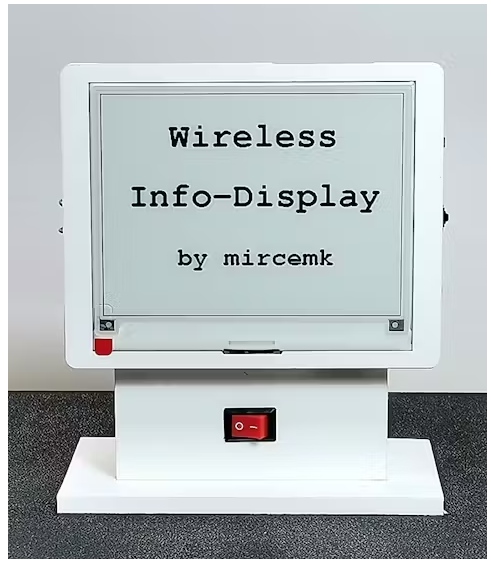

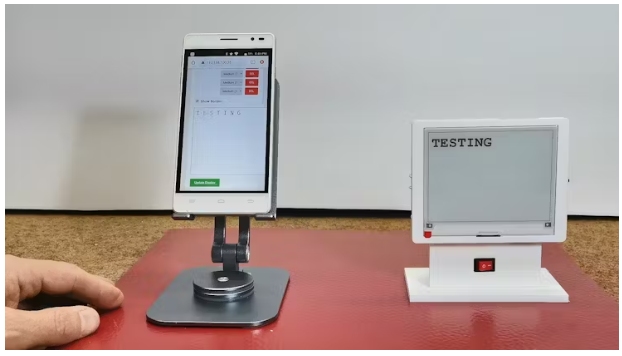

讓我們看看這個設備在真實環境下是如何工作的。開啟后，屏幕上出現帶有設備名稱的文本，然后以白板樣式出現空白屏幕。此時，電路板已連接到Wi-Fi網絡，并準備在其上打印文本。正如我前面提到的，我們通過web界面輸入文本，我們通過在任何web瀏覽器中從串行監視器輸入給定的IP地址來訪問該界面。我們將收到的地址輸入到瀏覽器中，屏幕上就會出現一個清晰的界面，通過這個界面，我們可以在顯示器上輸入文本。

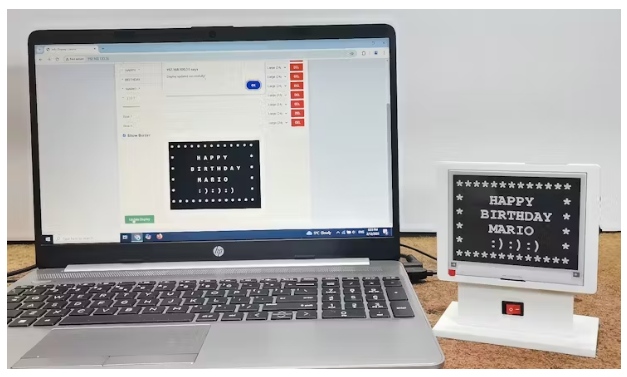

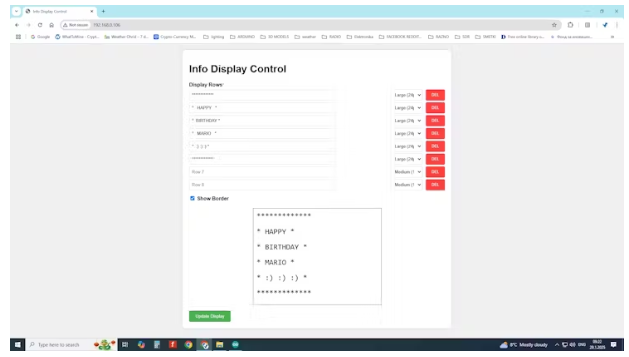

需要顯示的文本分為8個字段。在每一行中，我們可以選擇提供的三種字體大小中的一種，旁邊是一個用于刪除該行內容的按鈕。下面是一個字段，我們可以直觀地看到寫在黑板上的文字將是什么樣子。底部是一個綠色的更新按鈕，通過它我們可以通過Wi-Fi網絡將內容傳輸?shù)诫娐钒迳稀Ｔ谄聊豁敳康膬蓚€按鈕上，我們可以選擇黑色背景上的白色文本，或者白色背景上的黑色文本。

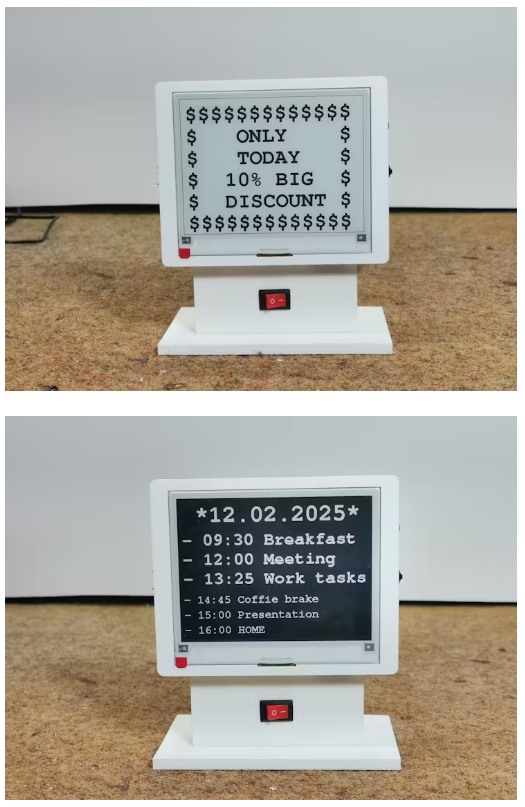

通過字、字母、數字的組合，我們還可以形成一個框架，各種圖形和相似的內容。在下文中，我將介紹幾個如何填寫黑板的例子。

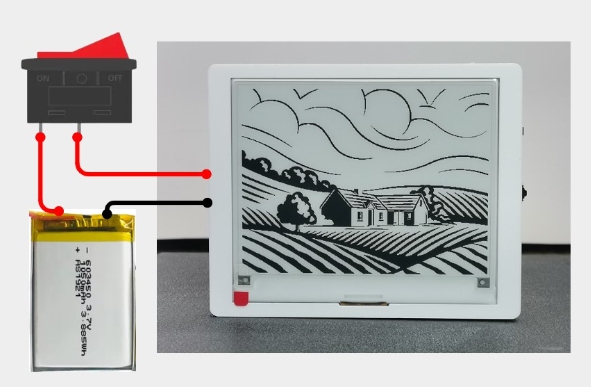

最后是一個簡短的結論。電子紙顯示器可以在照明或自然光下清晰顯示圖像/文本，無需背光，功耗更低，部分刷新壽命更長。能見度幾乎是180度。本項目中展示的設備使用了一個內置ESP32S微控制器的電子紙顯示模塊和一個封閉在合適外殼內的附加組件，幾乎不需要硬件干預，所以我們只需要安裝草圖，就可以得到一個功能齊全的最終產品。

本文編譯自hackster.io
