使用基于arduino的RFID鎖系統實現無縫，無鑰匙進入和增強保護，從而改變您的門安全性。

你是否厭倦了每次需要開門時都要找鑰匙?不如建一個智能鎖系統，你只需刷卡就能開門?在本節中，我們將學習如何使用Arduino構建RFID門鎖系統。這是一種既有趣又安全的開門方式。

這個Arduino RFID門鎖是如何工作的?

Arduino RFID門鎖系統提供了一種安全的方式來控制進入家庭或辦公室的通道。當授權的RFID卡放置在RFID讀取器附近時，Arduino會檢查其有效性。如果識別，它發出信號繼電器解鎖電磁門鎖10秒，然后自動再次鎖定。

Arduino RFID門鎖系統電路圖：

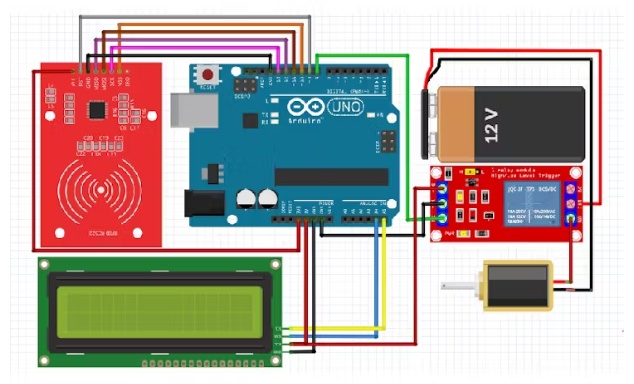

下面的RFID門鎖系統電路圖展示了Arduino、RFID模塊、繼電器模塊、電磁鎖和LCD顯示屏如何連接在一起，以創建一個安全的自動門鎖系統。

仍然對布線細節感到困惑，您可以查看我們的官方文檔，了解詳細的引腳連接細節。

RFID門鎖系統硬件接線：

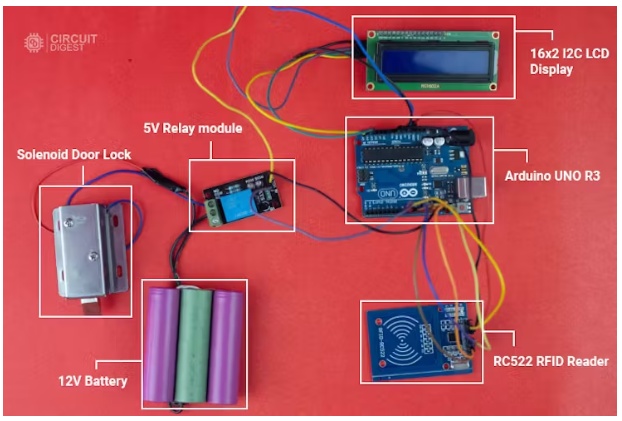

下面你可以看到我們使用電路圖和引腳連接細節作為參考開發的Arduino RFID門鎖系統的實際硬件設置。

基于Arduino的RFID門鎖系統代碼：

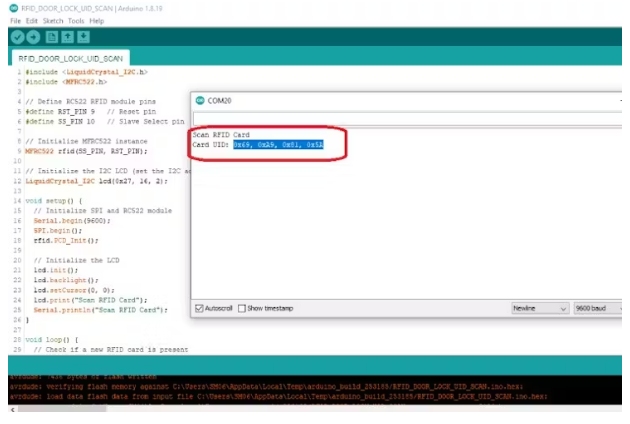

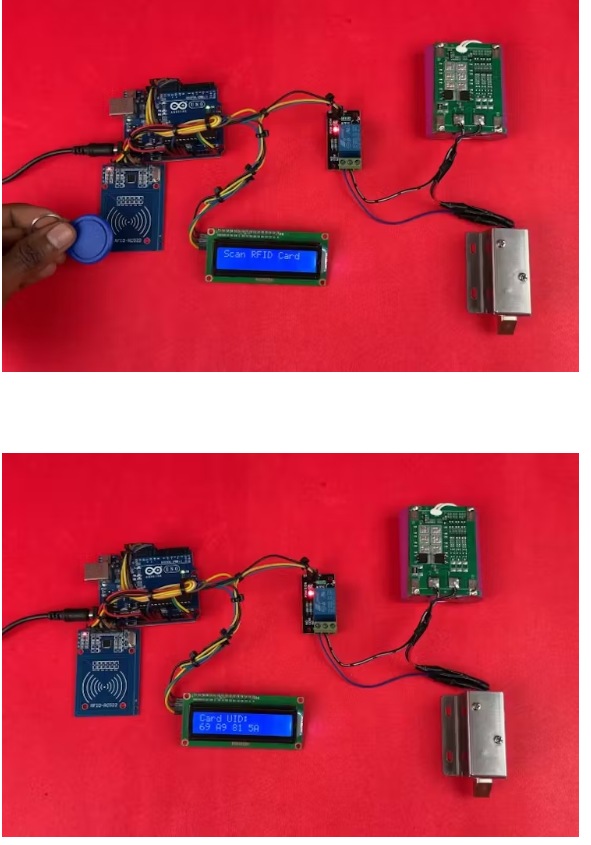

在進入實際編碼部分之前，我們首先想知道授權RFID標簽的UID。您需要UID SCAN CODE，可以在我們的官方網站上找到。轉儲此代碼后，LCD顯示器和串行監視器將顯示掃描的RFID Tag UID值，如下所示。

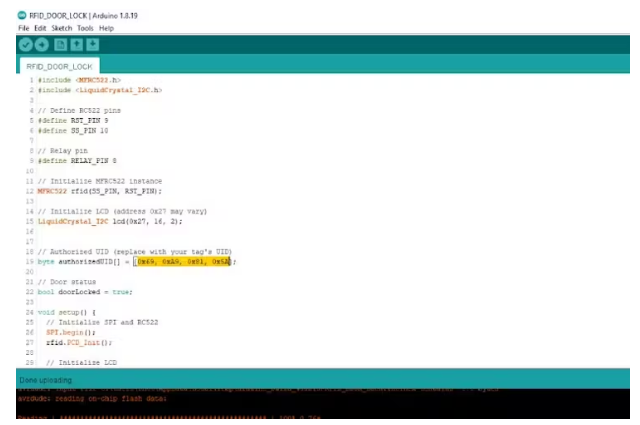

在了解授權RFID標簽的UID詳細信息后，將字節authorizedUID[]值替換為下圖中RFID DOOR LOCK CODE中已知的授權RFID UID值，并將此新代碼轉儲到Arduino中。

在轉儲了這些代碼之后，我們的項目就可以進入測試階段了。

我們的RFID門鎖系統最終測試：

最后，我們進入了最激動人心的階段，即使用Arduino對我們的RFID門鎖系統進行最終測試!對于每一個電子愛好者來說，最寶貴的時刻是看到他們的項目按預期工作。這個階段確保我們的系統可靠地驗證RFID標簽來開門。是時候見證我們的努力了。

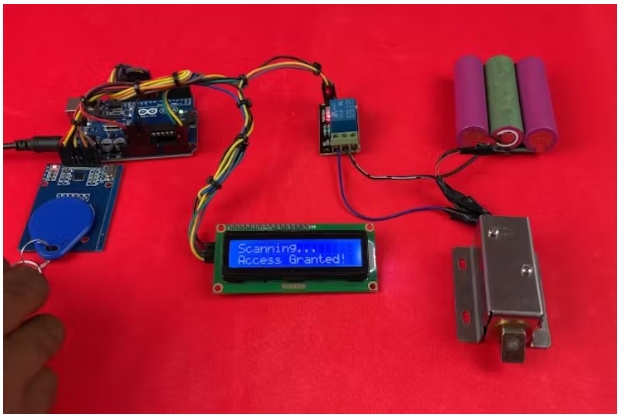

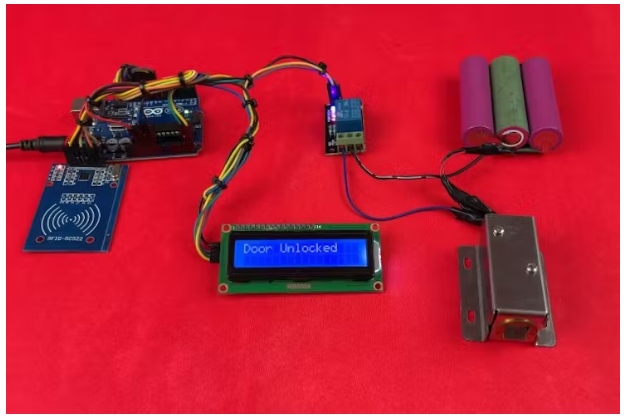

在閃爍代碼并提供適當?shù)碾娫春?，如果一切順利，?dāng)掃描授權的RFID標簽時，您將能夠獲得如圖所示的結果。
