我很高興與您分享我的最新項目：我使用XIAO ESP32C6， XIAO擴展板和SHT31溫濕度傳感器構建的DIY溫濕度計。我的目標是創造一種設備，可以幫助我監測家里的濕度水平，特別是因為我住在沿海熱帶地區，那里的濕度波動很大。

這個想法來自于我需要保持一個舒適的室內環境。有時空氣會太潮濕，而其他時候，它會變得非常干燥。

我想要一種方法來了解我房間里的濕度水平。由于XIAO ESP32C6具有低功耗，我決定使用Zigbee協議將其與HomeAssistant集成。這使我能夠輕松地顯示溫度和濕度數據，同時接收有關何時除濕或加濕我的生活空間的警報。

我用了什么

●XIAO ESP32C6：這個小家伙是項目的核心，在低功耗的情況下處理Wi-Fi和Zigbee連接，這有助于延長電池壽命，使其成為連續監控的完美選擇。

●Grove SHT31傳感器：它提供準確和最新的溫度和濕度讀數。

●XIAO擴展板：連接起來更方便。

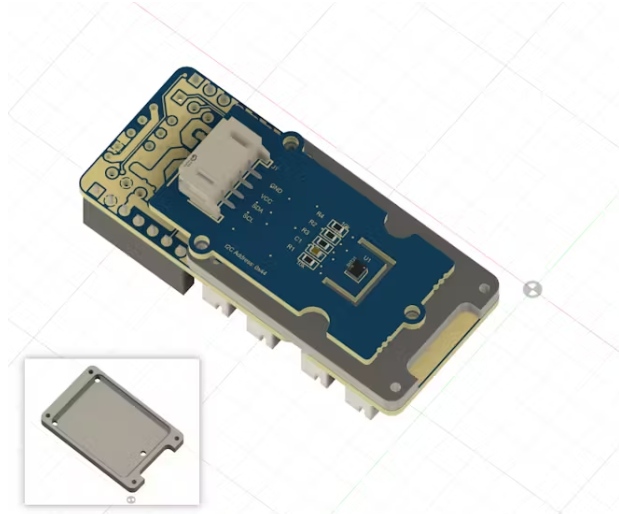

●3D打印外殼：我設計了一個定制的外殼來容納所有的部件，使它看起來很漂亮!而且它也非常小巧，尺寸只有60x30x30mm，使它成為任何房間里優雅整潔的裝飾品。

〇封面：Seeed Studio標志。

〇底蓋：有溫濕度傳感器露槽和安裝螺釘孔。

〇中間連接器：用于連接和固定擴展板與傳感器模塊。

在連接HomeAssistant之前，請確認您的HomeAssistant是否配備了接收Zigbee信號的外設，例如：HomeAssistant connect ZBT-1。

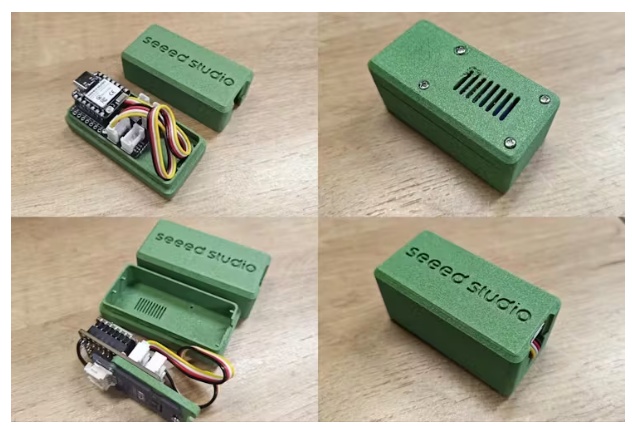

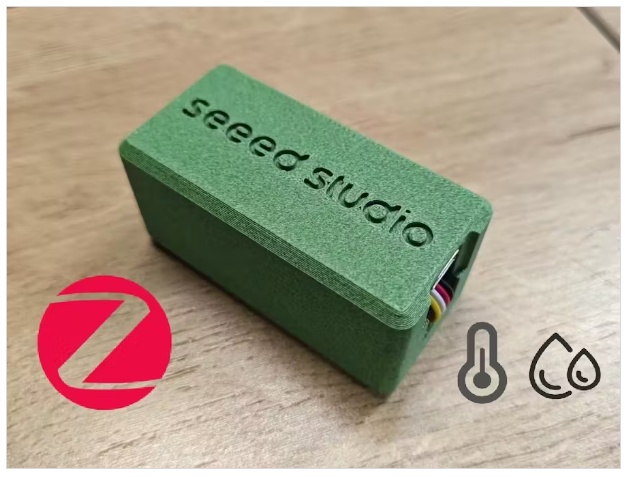

這是這個小設備的樣子：

效果演示

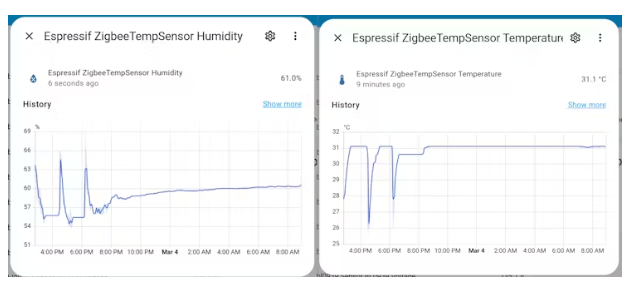

以下是HomeAssistant界面的效果截圖：

1. 實時監控：設備上電后，溫濕度數據會在HomeAssistant界面實時刷新。你可以看到讀數隨著環境的變化而波動!

2. 圖形表示：可以使用HomeAssistant中的圖形將監控數據可視化，從而很容易跟蹤隨時間的變化。下面的圖表顯示了過去幾個小時的溫度和濕度波動。

程序代碼

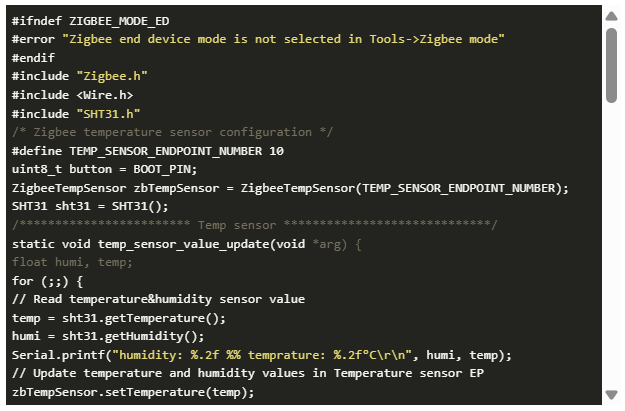

這是我在項目中使用的代碼。此代碼修改自Arduino-ESP32中的Zigbee示例：

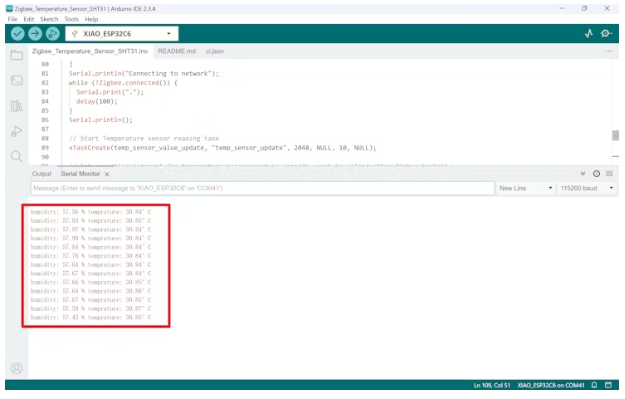

在對XIAO ESP32C6進行編程并成功連接HomeAssistant后，還可以通過串口查看當前的溫濕度值：

未來的計劃

我在考慮添加一些很酷的功能，比如：

●在設備上顯示讀數的小顯示器。

●更多的傳感器，比如空氣質量，來監控一切。

●更好的通知，甚至是我的手機!

本文編譯自hackster.io
