安裝一個二氧化碳監測器來改善辦公室空氣

作為一名程序員，我經常在辦公桌前呆上幾個小時，沉浸在一行一行的代碼中。然而，我越來越意識到我周圍的空氣質量，特別是不斷上升的二氧化碳水平。保持一個健康的工作環境至關重要，但我需要一個既實用又美觀的解決方案。

這時靈感來了!如果我能創造出一種緊湊的設備，不僅能監測二氧化碳水平，還能作為迷人的桌面裝飾品呢?帶著這個想法，我開始著手實現它。

對我來說，Zigbee是一種出色的智能家居低功耗通信協議。將它與Home Assistant (HA)集成可以延長設備的操作時間，這是我長時間編碼的關鍵因素。對此我很興奮，開始了挑選過程。

我轉向Seeed Studio，選擇了XIAO ESP32 C6模塊。它小巧的外形和全面的Arduino Zigbee教程為我節省了大量的開發時間。此外，我還選擇了XIAO擴展板和Grove VOC和eCO2氣體傳感器(SGP30)以獲得準確的讀數。

有了所有的組件在手，我就準備把我的愿景變?yōu)楝F(xiàn)實了。我迫不及待地想看看這個項目如何發展，并與Hackster社區分享我的進展!

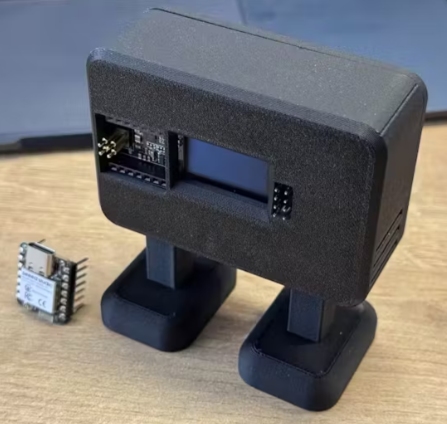

設計一種獨特的二氧化碳監測臺式機器人

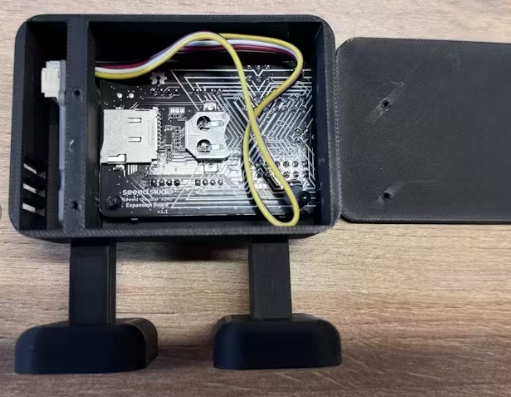

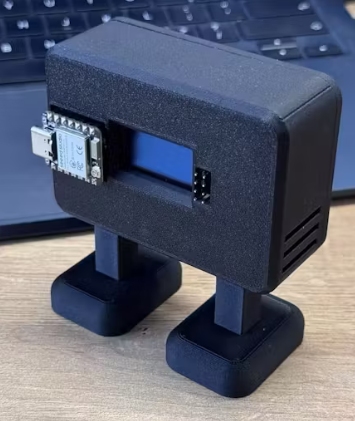

我不喜歡傳統的方形桌面裝飾品，所以我設計了一個站立的小機器人形狀。對于細節，我路由了XIAO擴展板的引腳，以便在XIAO系列內的不同mcu之間輕松切換。這使我在選擇組件時更加靈活。在里面，我把傳感器放在右邊，用一堵厚厚的墻與MCU隔開，確保了最佳的性能和時尚的設計。

示范二氧化碳監測機器人在行動

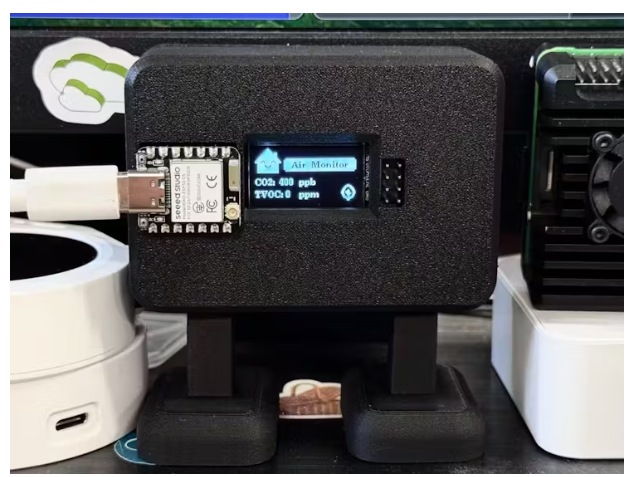

1.連接設備與OLED顯示器

在OLED屏幕上，我們將顯示連接狀態，以便輕松查看Zigbee連接到家庭助理是否成功。另外，在UI設計上會有一些令人興奮的驚喜!

OLED顯示屏將有三個內容區域：

?開始Zigbee連接

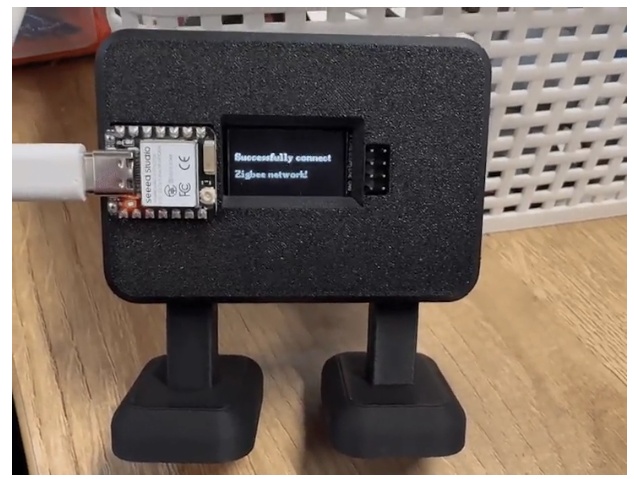

?連接成功狀態

?CO2和eVOC數據

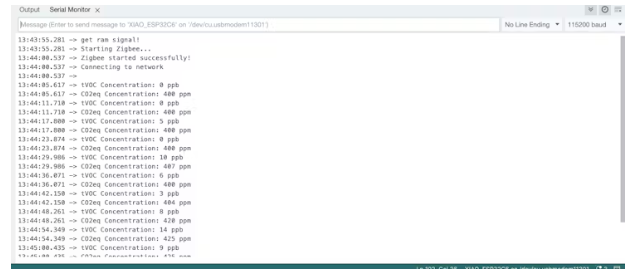

我們也可以通過打開Arduino串行監視器來監控XIAO esp32c6的Zigbee連接狀態和數據輸出。

2.HomeAssistant界面效果截圖與二氧化碳傳感器

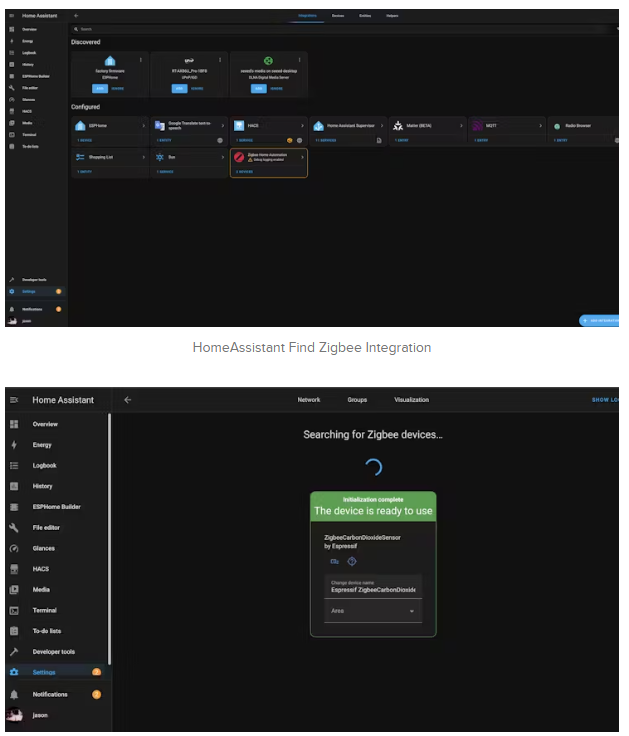

在將購買的Home Assistant Connect ZBT-1插入HA設置后，我通過Zigbee Home Automation添加了我們的Zigbee終端設備。隨后，對XIAO ESP32 C6進行編程后，器件名稱出現在OLED顯示屏上。

我們可以看到訪問Homeassistant后顯示的數據隨時間的變化

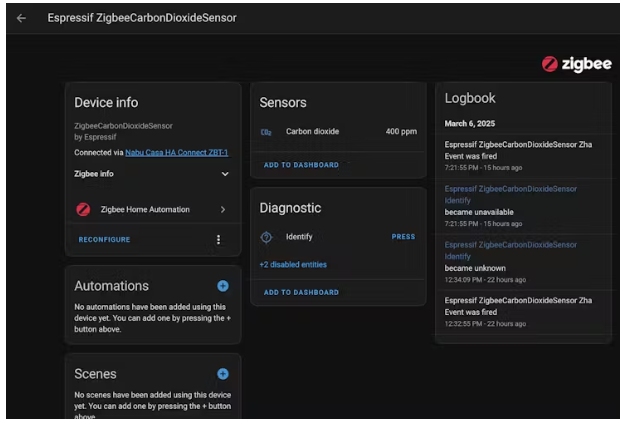

在成功連接到HomeAssistant后，我們在Zigbee中找到了我們的設備，它提供了兩個關鍵功能：

實時數據顯示

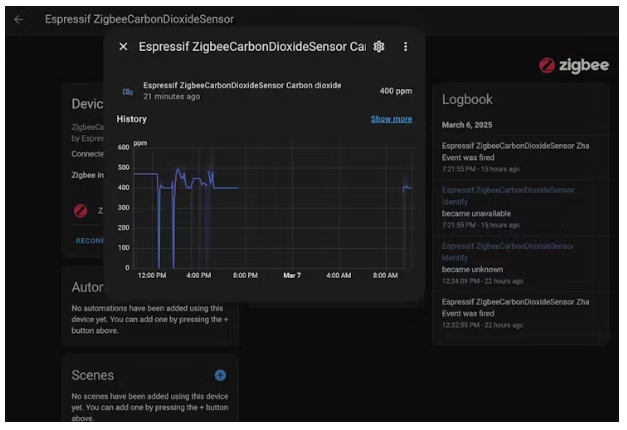

查看歷史二氧化碳趨勢。值得注意的是，在這段時間里，我的設備并沒有連續運行。

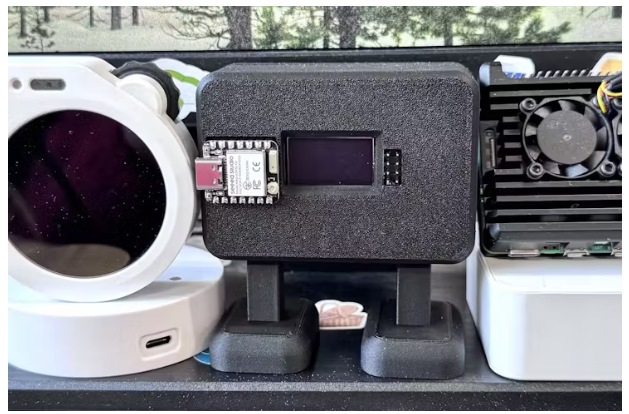

3.桌面上的最終設置

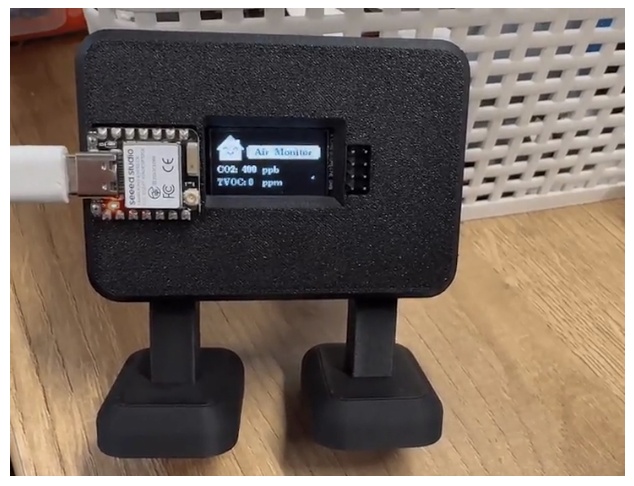

最后，我們可以看到顯示在OLED屏幕上的傳感器數據，以及我們的Home Assistant儀表盤上的數據。

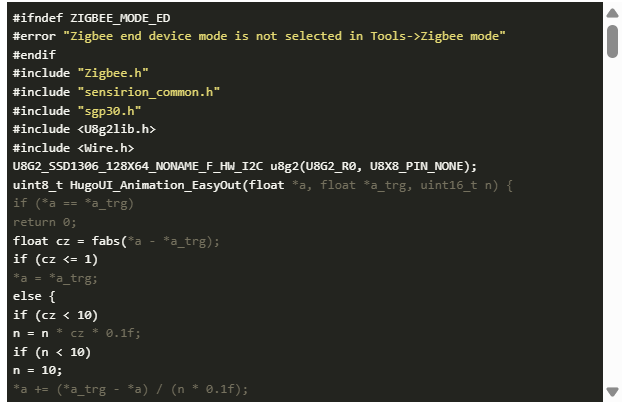

程序代碼

未來的改進

由于Seeed Studio XIAO擴展板提供了許多Grove接口，我計劃在這個機器人中集成額外的傳感器來收集更多的數據。這將允許我通過自動化設備來增強我的智能家居設置，例如在空氣過于干燥時激活除濕器，或者在二氧化碳水平上升時運行空氣循環裝置。

最后的總結

總之，這個智能二氧化碳監測項目是一個令人興奮的創新和學習之旅。通過將技術與設計相結合，我創造了一種設備，它不僅可以跟蹤空氣質量，還可以增強我工作空間的美感。我邀請每個人分享他們對我的項目的想法，提供反饋，并提出改進建議。在我繼續開發這款設備并探索新功能的過程中，您的見解將是無價的。讓我們共同努力，創造更健康、更智能的生活環境!

接下來，我將逐步使用Zigbee連接不同的傳感器，創建一個智能家居生態系統。
