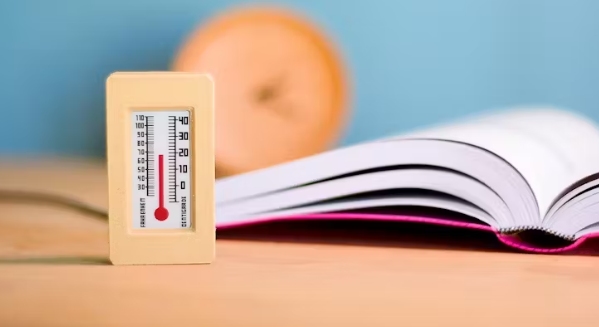

我喜歡將電子產品與設計相結合，這個項目是我最喜歡的項目之一。它看起來像一個經典的溫度計，但由一個ESP32微控制器和一個三色電子紙顯示器供電。這個箱子是用木絲3d打印的，給它一個真正的復古外觀。雖然它有一種老派的魅力，但它內置的實時儀表板可以讓你通過一個干凈、現代的界面跟蹤溫度、濕度和壓力。讓我給你展示一下我是怎么做的!

如果你關注我的Hackster項目，你就會知道我有多喜歡老式設備。當我發現這些三色電子紙顯示器時，我立即想到重現經典溫度計的優雅簡約。電子紙技術是完美的選擇。

電子紙顯示器提供出色的對比度，使其易于閱讀，并且僅在更新時才耗電。所以，這就是結果——一個模擬外觀的溫度計，使用了制造商可以獲得的最新電子元件。我喜歡簡單，正如列奧納多·達·芬奇曾經說過的，“簡單是終極的成熟?！边@就是為什么我設計這個溫度計只顯示當前溫度的原因。

我認為這種簡單使它看起來很漂亮。溫度讀數每五分鐘更新一次，但如果我們需要更頻繁和詳細的信息，網絡儀表板提供溫度、濕度和氣壓的實時監測。

無論你是在辦公桌前還是在另一個房間，你都可以通過手機或電腦查看實時讀數。數據存儲在本地，所以沒有離開你的網絡，確保充分的隱私。通過48小時的日志記錄，您還可以回顧并查看溫度、濕度和壓力隨時間的變化情況，從而輕松發現環境中的趨勢。

有了它，我們就擁有了兩全其美的東西——一個擁有豐富信息的優雅小工具。

供應

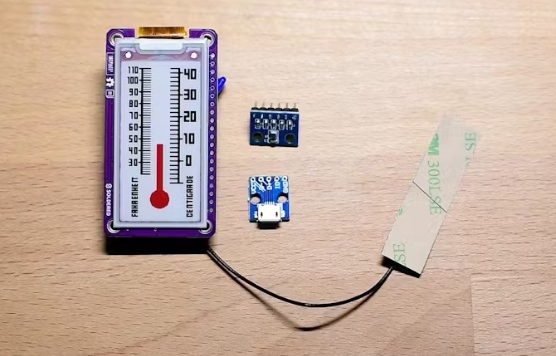

總組件成本低于40美元，使其成為一個負擔得起的DIY項目。讓我們復習一下需要的部分。

步驟1：墨版三色電子紙顯示

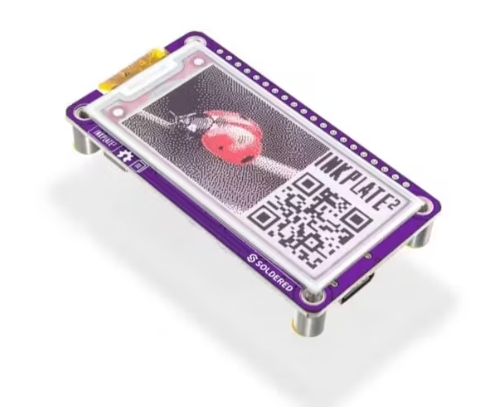

那么，讓我們來談?wù)勈鞘裁醋屇P2如此有趣。它采用2.13英寸的三色電子紙顯示屏，我認為這對于小型項目來說是完美的。

屏幕可以顯示紅、黑、白三種顏色，分辨率為212x104像素。雖然與現代高清屏幕相比，它的分辨率確實很低，但對于電子紙顯示器來說，它仍然很好。11dpi的屏幕足夠清晰，可以顯示簡單的圖形和文本。

不過，更棒的是，電子紙只在屏幕更新時才耗電。這意味著一旦圖像出現在顯示器上，它就會保持在那里而不消耗任何電力，這使得它非常適合電池供電的項目。刷新率約為15秒，這是這類電子紙技術的標準。這意味著它不適合任何需要快速更新的東西，比如動畫或?qū)崟r顯示。但是，它可以很好地用于靜態內容，例如顯示溫度、待辦事項列表或其他不經常更改的信息。

該板使用ESP32微控制器，這是一個功能強大的芯片，具有兩個32位內核，運行頻率為160 MHz。它有320kb的RAM， 8MB的PSRAM和4mb的閃存，足以處理高級任務。它還內置了Wi-Fi和藍牙，可以很容易地連接到其他設備或互聯網。此外，該板有一個外部天線，提高了信號強度和范圍，以獲得更好的無線性能。

這種板在節約能源方面也很出色。在低功耗模式下，它僅使用8μA，這意味著它可以在鋰離子電池上運行數月。它還有一個內置的電池充電器，所以你可以直接連接電池，并使用USB-C端口輕松充電。憑借其電源，無線功能和能效的結合，該板非常適合便攜式或長期項目，如傳感器，時鐘或任何不需要經常更新顯示器的項目。

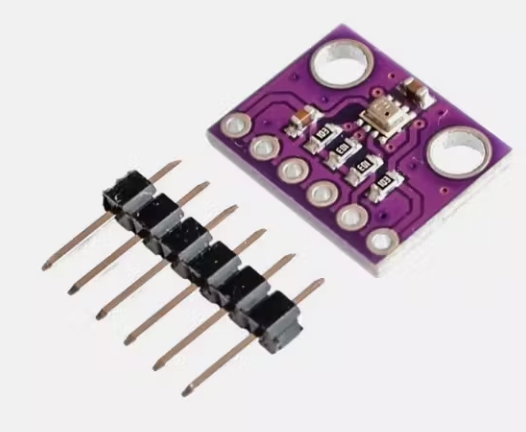

步驟2:BME280傳感器

BME280是一款來自博世的新型傳感器。到目前為止，我使用的是可以測量溫度和氣壓的BMP180傳感器。BME280傳感器可以測量溫度、濕度和氣壓!這太酷了!我們只需要一個傳感器就能建立一個完整的氣象站!

除此之外，傳感器的尺寸非常小，非常容易使用。我們今天要使用的模塊使用I2C接口，因此它使與Arduino的通信非常容易。我們只需要連接電源和另外兩根電線就可以使它工作。

已經為這個傳感器開發了許多庫，所以我們可以很容易地在我們的項目中使用它!

注意：我們需要BME280傳感器。還有一個不提供濕度測量的BMP280傳感器。注意訂購你需要的傳感器。

步驟3:MicroUSB分插板

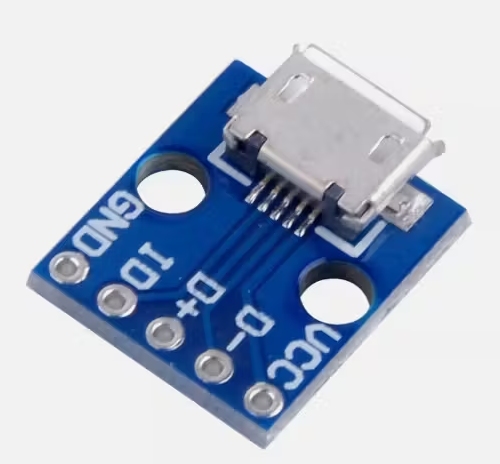

Micro USB分插板是一種小型電路板，提供了一種簡單的方法將Micro USB端口集成到DIY電子項目中。它將電源(VCC， GND)和數據(D+, D-)引腳從Micro USB連接器分離到可訪問的焊盤或頭引腳，從而輕松連接到微控制器，傳感器或其他組件。一些分線板還包括IO引腳，可用于設備識別或其他配置。這些電路板通常用于為設備供電，為電池充電，或與ESP32或Arduino等微控制器進行USB通信。通過消除對微型USB連接器復雜焊接的需要，它們?yōu)榍度胧较到y(tǒng)中的電源和數據連接提供了方便可靠的接口。

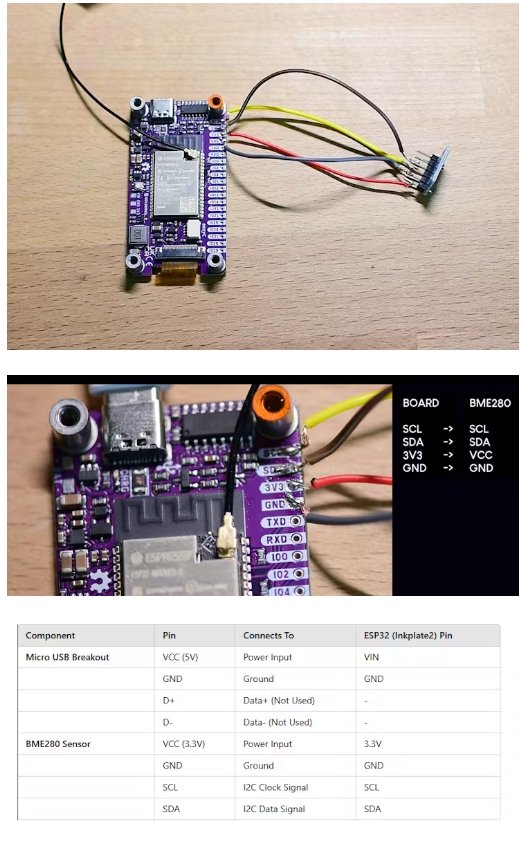

步驟4：連接部件

這個構建最好的地方之一是布線非常簡單—您只需要四個連接!BME280傳感器測量溫度，濕度和氣壓，它使用I2C接口，因此非常容易使用。

我焊接了4根電線到電路板上，并將傳感器連接到它們。我們必須將電源和另外兩根電線連接到電路板的SCL和SDA引腳?，F(xiàn)在讓我們看看我們需要的軟件。

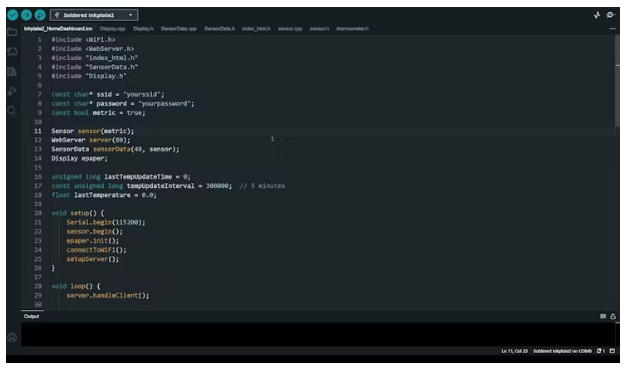

步驟5：項目代碼

這個項目的軟件是用面向?qū)ο蟮木幊谭椒ńM織的。每個功能都有自己的類，使代碼庫更加模塊化和可維護。

我還為代碼準備了一個完整的文檔文件。你可以在這里下載。

該文件包含了您需要了解的有關代碼的所有內容。

為了使項目編譯，我們需要3個庫，Inkplate庫用于顯示，Adafruit_BME280庫用于傳感器和ArduinoJson庫。你可以直接從Arduino IDE下載所有的庫。

因此，我們有了Sensor類，它處理與BME280傳感器的通信，檢索溫度、濕度和壓力讀數。然后我們有SensorData類，它管理數據存儲和歷史記錄，允許系統跟蹤過去48小時內的環境讀數。最后，我們有Display類，它負責在電子紙顯示器上呈現信息。這種模塊化的方法可以很容易地調整項目—如果想使用不同的顯示，只需要創建一個新的display類。類似地，如果您想使用不同的傳感器，您只需要修改sensor類。其余的代碼保持不變，確保了無縫的功能。你可以在視頻描述中找到代碼的鏈接。它是完全開源的，您可以自由地使用其他功能對其進行擴展。我很想看看您使用此代碼作為起點創建了什么!

我沒有花很多時間優化這款設備的電源效率，因為它的設計是保持插電狀態。不過，我確實在可能的情況下實現了一些節能措施。例如，電子紙顯示只在必要時更新——如果溫度讀數發生變化，但差異不足以明顯影響顯示，則不會刷新。這意味著，即使設備每五分鐘讀取一次溫度，顯示屏也只在明顯變化時更新，從而減少了不必要的功耗。

我不會深入討論這段代碼是如何工作的或它的確切功能。如果你有興趣了解更多，我已經創建了一個詳細的10頁PDF解釋每個文件的作用。您可以在此步驟中找到附加的文件。

在主項目文件中，我們需要設置兩個值：我們的WiFi網絡的SSID和密碼。這允許董事會為儀表板建立一個web服務器。此外，如果您更喜歡英制單位而不是公制單位，請將metric變量設置為false。

就是這樣!代碼現在已經準備好上傳到板上了。

步驟6：測試軟件48小時

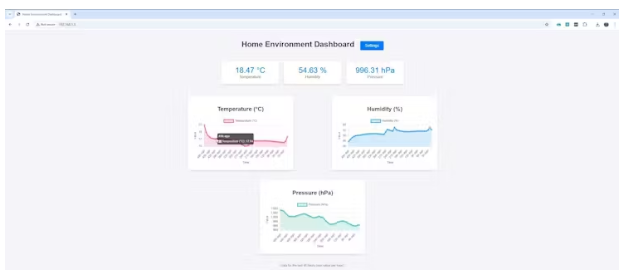

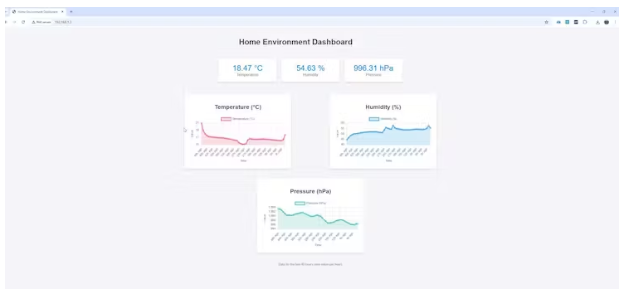

該設備現在在電子紙屏幕上顯示溫度，并建立了一個網絡服務器。如果我們檢查控制臺，我們可以看到它的IP地址。通過在瀏覽器中輸入這個IP地址，我們可以訪問我們的儀表板。

太酷了!現在我們可以看到當前的溫度、濕度和氣壓讀數。

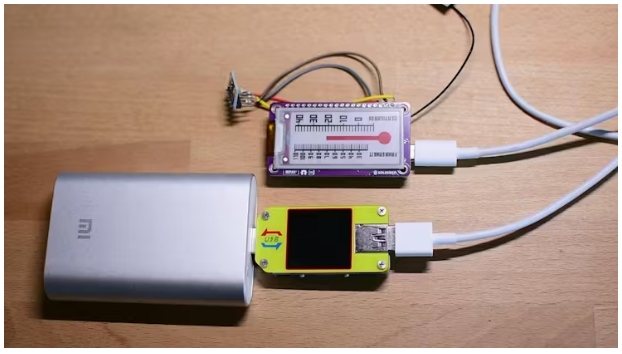

但是，由于沒有可用的歷史數據，這些圖還不可見。圖表需要48小時才能完全填充歷史數據。因此，我讓這臺設備整個周末都在運行，由一個充電寶供電，并使用一個電表來測量它的能耗。

48小時后，我回到了辦公室。充電寶仍然有電，儀表板現在顯示周末收集的所有數據。代碼運行無崩潰，證明了系統的可靠性。注意我不在的時候氣溫明顯下降了?，F(xiàn)在我們來看一下耗電量，在過去的48小時內，項目消耗了2400mAh的電量。

這意味著該設備每天需要大約1200毫安時的電量才能運行，因此使用電池供電是不切實際的。高功耗是由于web服務器持續運行并等待傳入請求。如果我們不需要儀表盤，我相信我們可以通過優化功耗來修改項目，使其在電池供電的情況下運行幾個月。

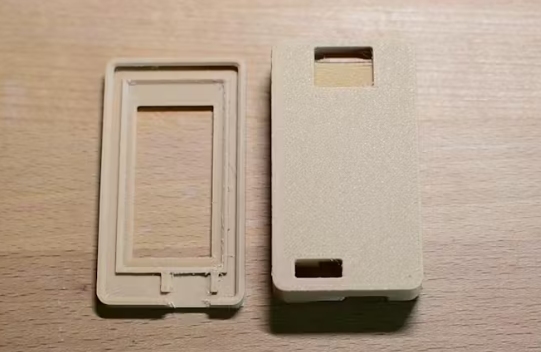

步驟7:3D打印外殼

為了提高設備的美觀性和功能性，我決定把它裝在一個定制的3d打印盒里。我用Fusion 360稍微修改了板廠提供的原始3D文件。我做了兩個關鍵的調整。首先，我在背面增加了一個小切口，以暴露傳感器，確保更準確的環境讀數。其次，我為USB迷你分線板創建了一個開口，允許更方便的電源連接。內置的用于編程和供電的USB端口的位置不能讓設備直立。

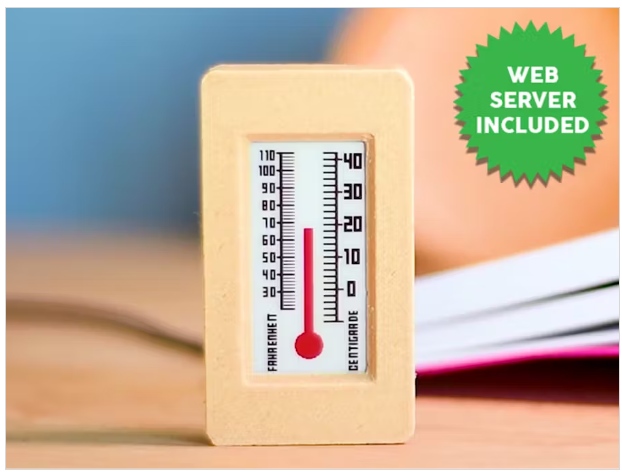

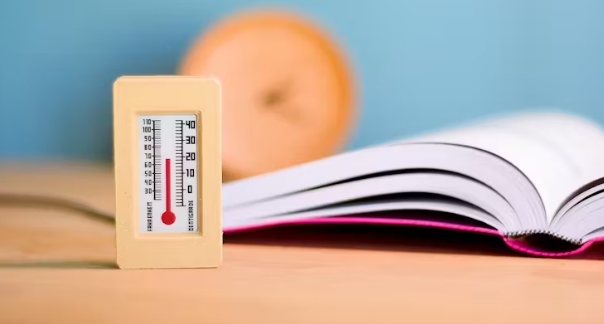

接下來，我從USB插線板焊接了兩根電線到板的VIN和GND引腳。這種修改使我們可以方便地從這個連接器為電路板供電。所有部件組裝好后，工程就完成了。我很喜歡最后的結果。完成的項目放在我桌上看起來棒極了。電子紙顯示器提供了巨大的對比度，給溫度計一個經典的，模擬的外觀。

步驟8：最后的想法

我希望你喜歡這個項目;這是我一直以來的最愛之一。我一直想要一個這樣設計的電子紙氣象站。由于沒有這樣的商業產品存在，我決定自己做一個。我們很幸運地生活在這樣一個時代，我們可以在短短幾天內創造出任何我們想象的東西。多虧了互聯網，我們可以獲得無盡的知識，并有能力與志同道合的人聯系。
