使用Arduino UNO和PCBWay的服務創建DIY 8x8 Neo Pixel面板是一個有趣而有益的項目。本指南將引導您完成整個過程，從設計PCB到編程Arduino。讓我們點亮你的創造力吧!

所需材料:

?WS2812B led(64個)

?Arduino UNO

?PCBWay服務

?5V電源

?連接電線

?焊接設備

?試驗板(可選)

步驟1：設計PCB

PCB設計軟件：使用KiCad或Eagle等軟件來設計PCB。為WS2812B led創建一個8x8的網格布局。

原理圖：將每個LED串聯起來，保證一個LED的數據與下一個LED的數據連接。電源線和地線應并聯連接。

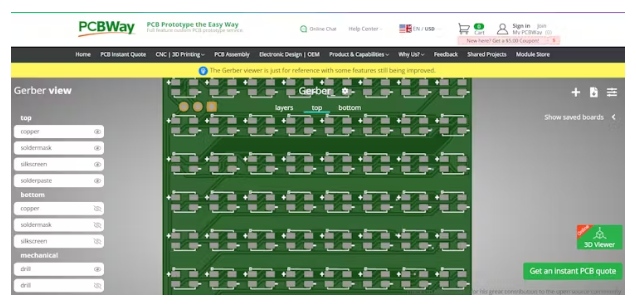

Gerber Files：一旦設計完成，生成PCB制造所需的文件。

步驟2：訂購PCB

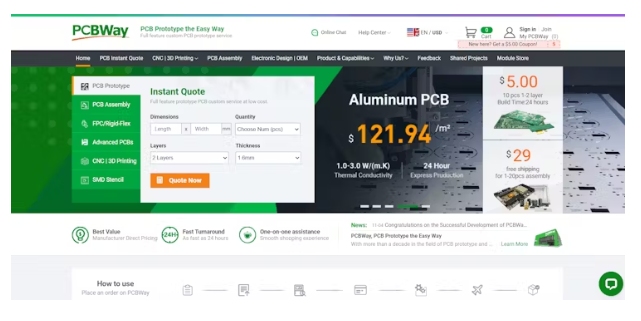

PCBWay服務：到PCBWay網站上傳您的Gerber文件。

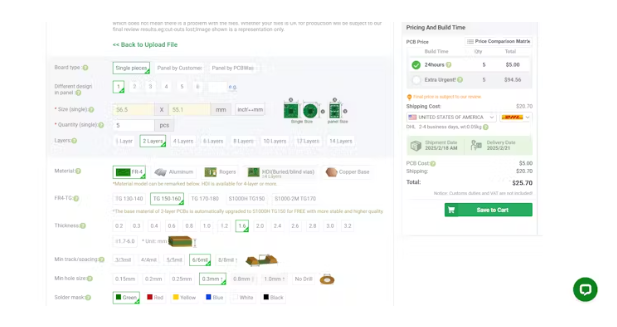

規格：選擇PCB的規格，如層數，厚度和顏色。

訂單：下訂單，等待pcb交付。期待是樂趣的一部分!

步驟3：組裝PCB

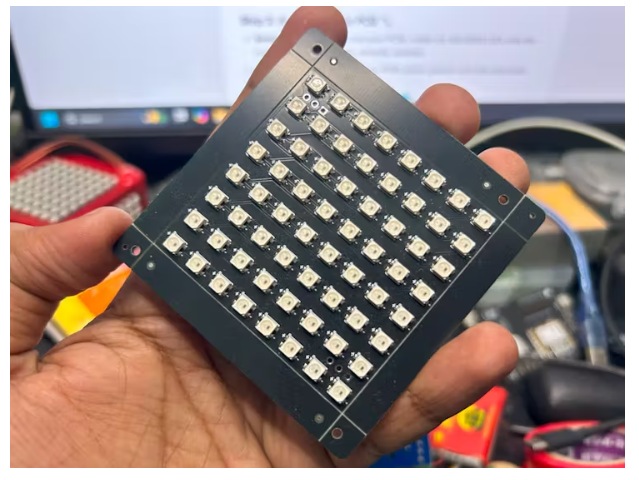

焊接：一旦您收到pcb，將WS2812B led焊接到板上。確保每個LED的方向正確。

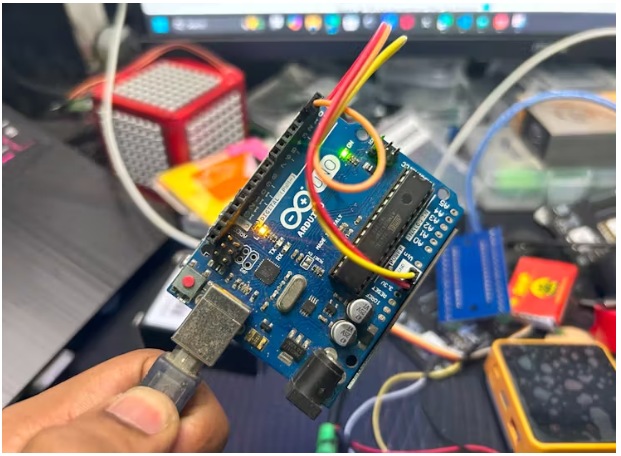

連接：將導線焊接到PCB的電源、接地和數據輸入板上。將電源接至5V， Gnd接至Gnd，輸入Arduino的D2。

步驟4：Arduino編程

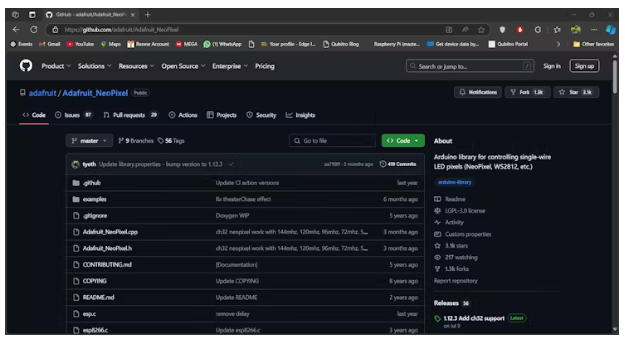

庫：在Arduino IDE中安裝Adafruit NeoPixel庫。

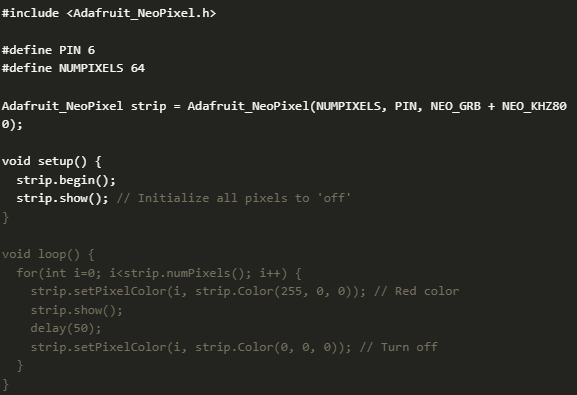

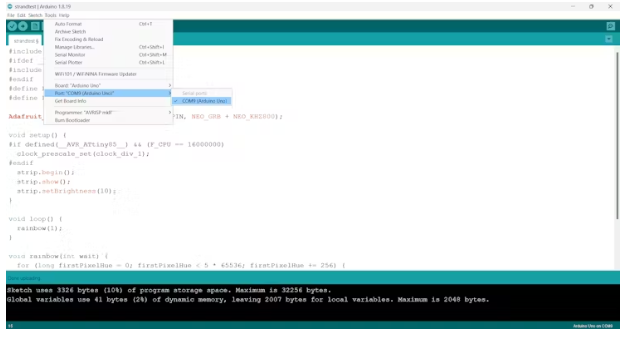

代碼：編寫一個簡單的程序來測試你的Neo Pixel面板。下面是一個示例代碼片段：

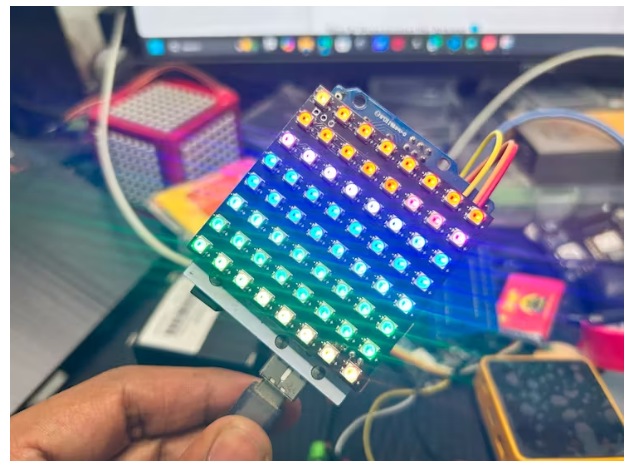

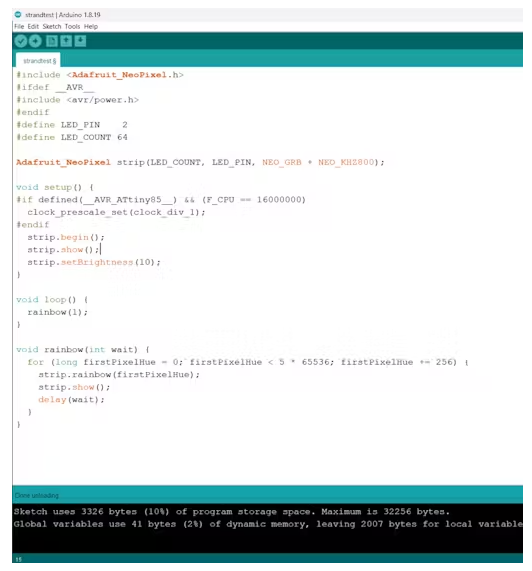

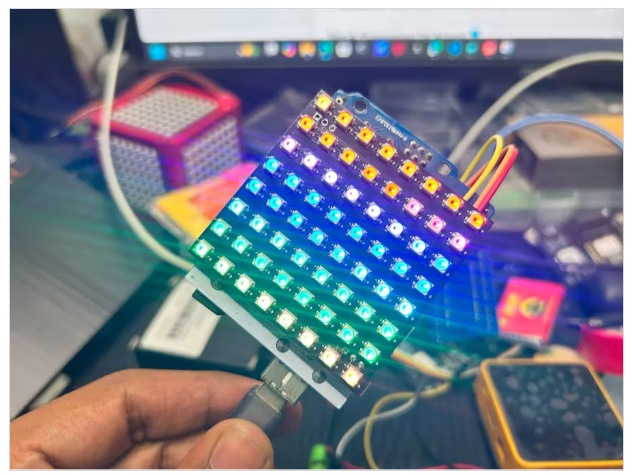

上傳：將Arduino UNO連接到計算機并上傳代碼。看著奇跡發生吧!

步驟5：測試和故障排除

?電源：確保您的電源可以為所有l(wèi)ed提供足夠的電流。每個WS2812B LED在全亮度下可吸達60mA。

?連接：仔細檢查所有連接，特別是數據線。

?代碼調整：修改代碼以創建不同的模式和效果。嘗試顏色和動畫，使你的面板真正獨特!

結論

通過以下步驟，您可以創建由Arduino UNO控制的充滿活力的8x8 Neo Pixel面板。這個項目不僅提高了你的焊接和編程技能，而且還為各種應用提供了一個漂亮的顯示。想象一下可能性：從創造令人驚嘆的燈光秀到將它們集成到您的物聯網項目中!
