1. 概述

本文將以 MYIR 的 MYC-LD25X 核心模塊及MYD-LD25X開發平臺為例，講解如何使用 STM32CubeMX 來實現Developer package最小系統和外設資源的配置。

1.1. 創建系統工程

1.1.1. 創建默認工程

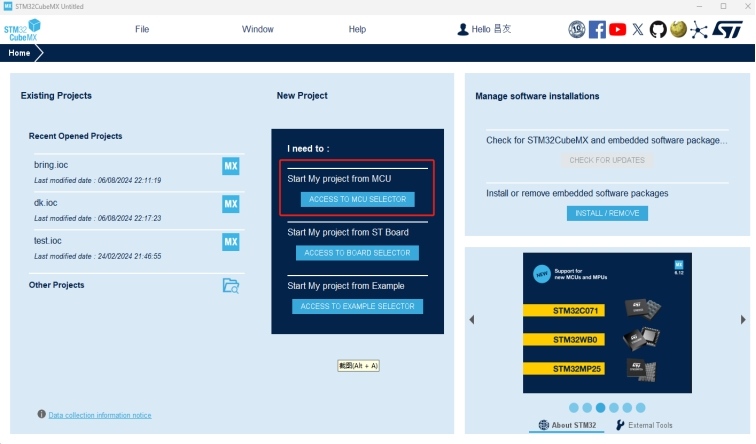

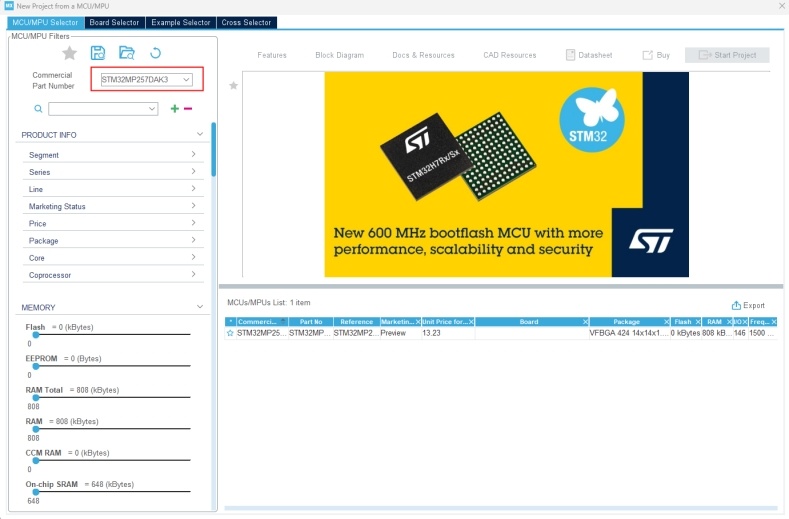

打開 STM32CubeMX, 可以看到主界面，我們需要從選擇芯片開始點擊“ACCESS TO MCU SELECTOR”

進入下一個界面選擇主芯片，使用手動輸入會快一點的補全整個芯片名字。

根據芯片的 part number 選擇正確的芯片封裝開始項目創建，上一節已經看了CPU型號是 STM32MP257DAK3。

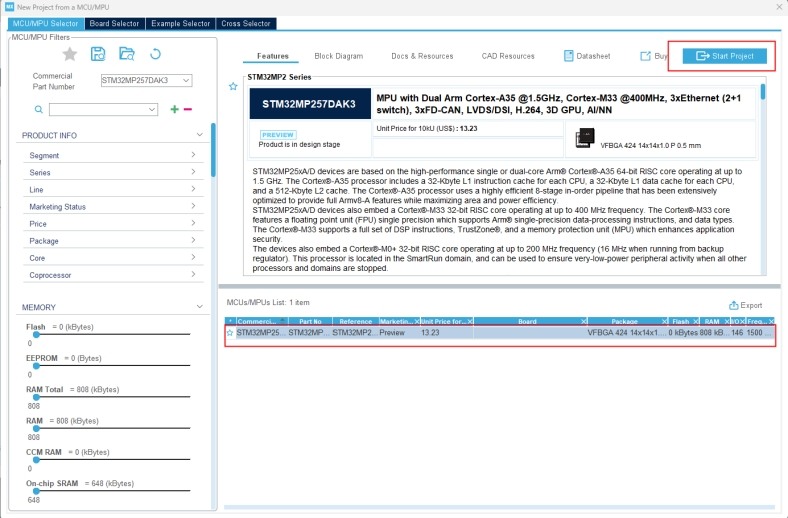

選擇“STM32MP257DAK3” 芯片

點擊“Start Project”

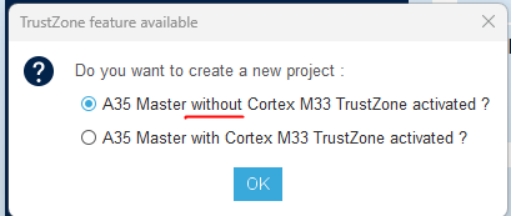

創建新的工程

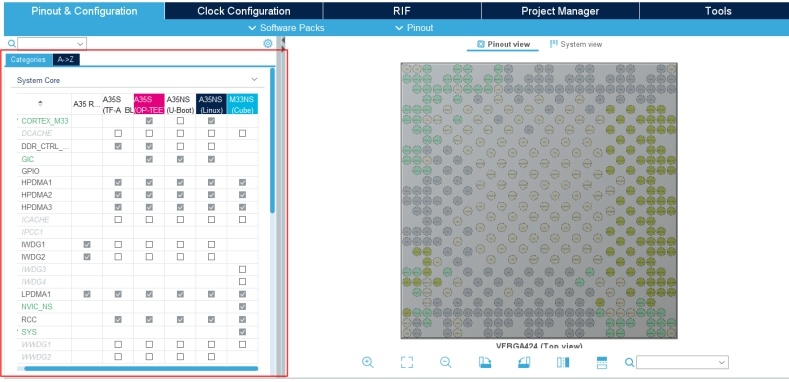

進入到配置界面后默認的狀態是下面狀態。

左邊為芯片資源的配置表，右邊為pin腳的位置圖。

1.1.2. 配置調試串口

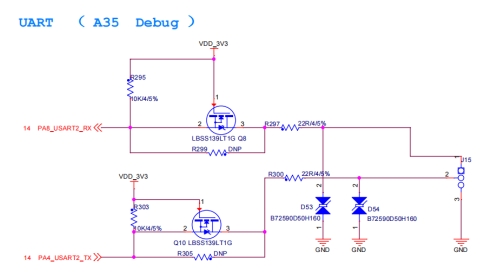

米爾的開發板Debug調試口用的是USART2 :PA8 和 PA4引腳

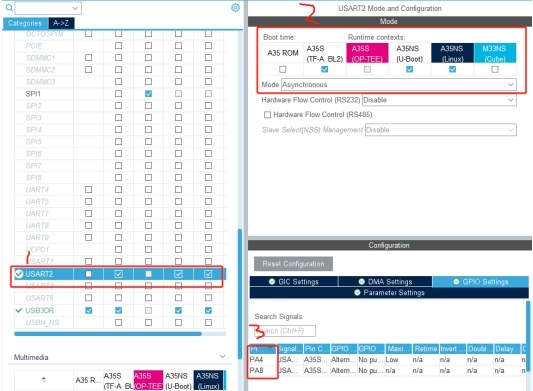

在CubeMX配置USART2 pin腳：

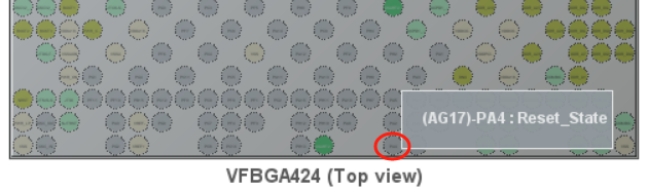

如果上圖默認引腳非PA4腳，鼠標左鍵點擊下圖位置，然后選擇USART2_TX

配置USART內部RCC時鐘：

Notes: 這里邊 USART2 的時鐘選擇用 HSI, 一個原因是考慮現在還未配置外部時鐘，另一個原因是 考慮到低功耗工作模式下有串口喚醒的應用。排除這兩點其他的時鐘源也可以使用。

1.1.3. 配置電源管理

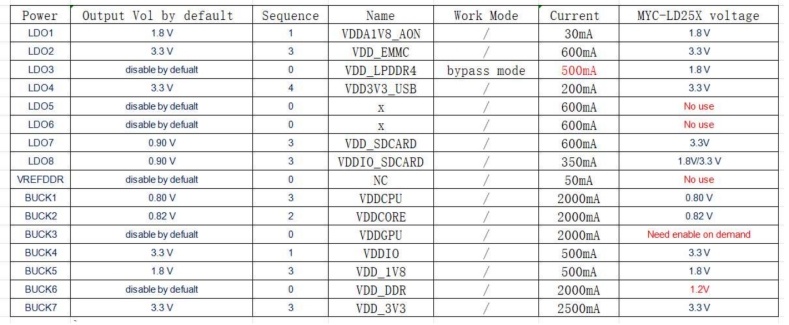

電源方案是使用PMIC，電源域如下表格

從這個表上我們優先看幾個電源域: CPU，usart, USB

BUCK1: VDDCPU是默認值 0.8V --> CPU

BUCK4: VDDIO是默認值3.3V --> Usart

LDO4: VDD3V3_USB是默認值3.3V -->USB

等等

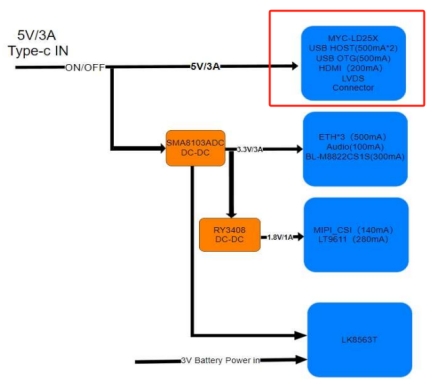

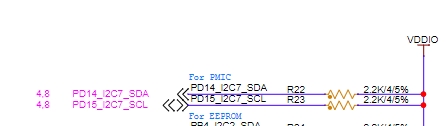

從上面看，好像電源都默認值，我們需要配置PMIC,其他的電源都是底板直接提供，不需要配置，從下面這個結構圖就可以看出。

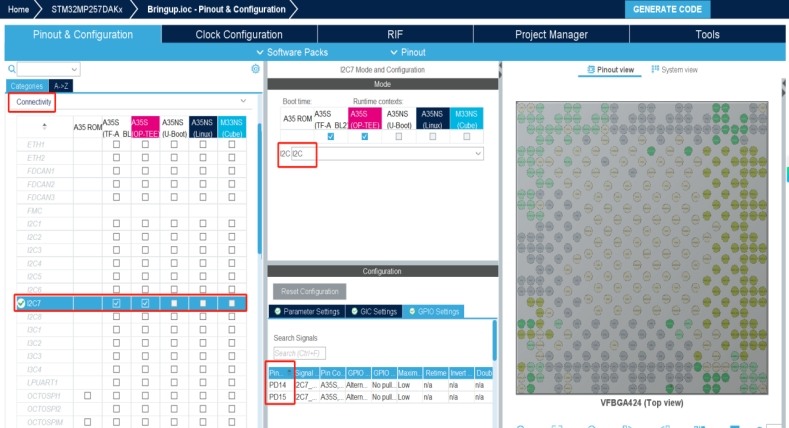

cubeMX配置IIC7

時鐘使用內部時鐘源

1.1.4. 配置外部RCC

RCC， Reset and clock control, RCC 模塊負責內部時鐘(LSI, HSI 和 CSI)和外部時鐘(LSE 和 HSE)的控制，這些內外部時鐘源為硬件模塊直接或間接(通過 PLLs)的提供時鐘信號，核心板的時鐘源：

米爾的時鐘采用:

無源的32.768KHZ 低速時鐘源

無源40MHZ高速時鐘源

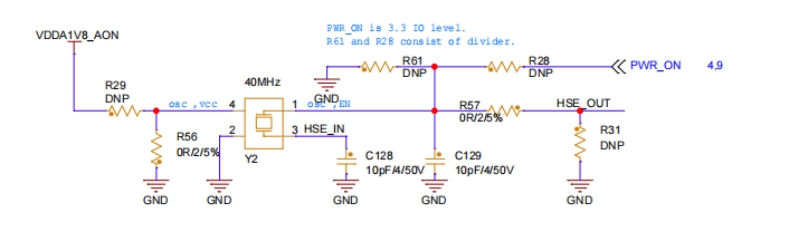

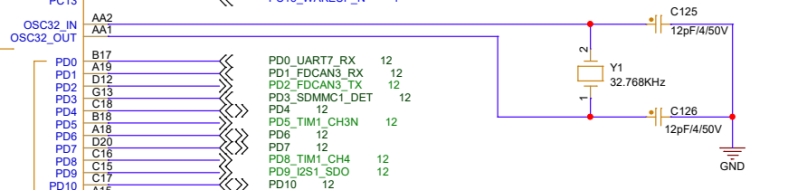

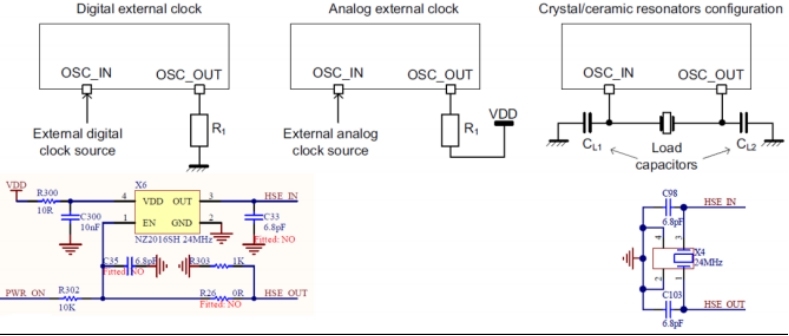

這里介紹如何配置使能外部時鐘 LSE 和 HSE，首先看一下 HSE 的幾種經典設計電路：

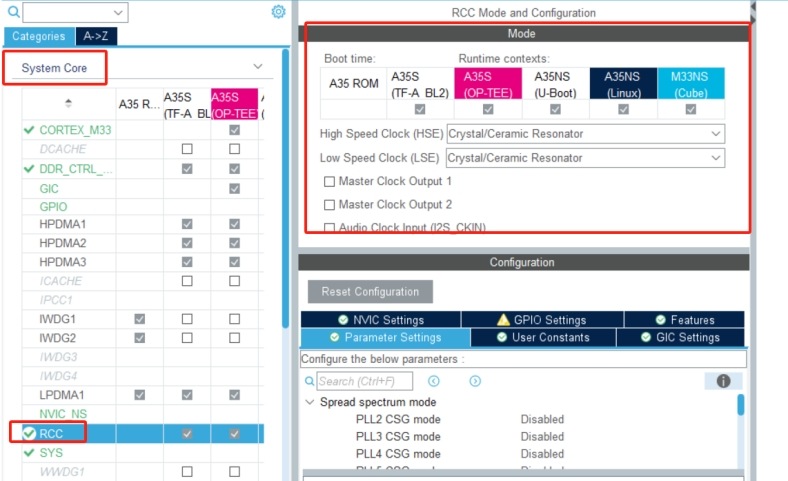

配置RCC:

配置成外部時鐘:

1.1.5. 配置DDR

培訓使用開發板使用的內存信息如下：

? 容量：2GB LPDDR4/4X

? 速率：4266Mbps

? 時鐘：1200MHZ時鐘，雙邊沿采樣，也就是時鐘是600MHZ

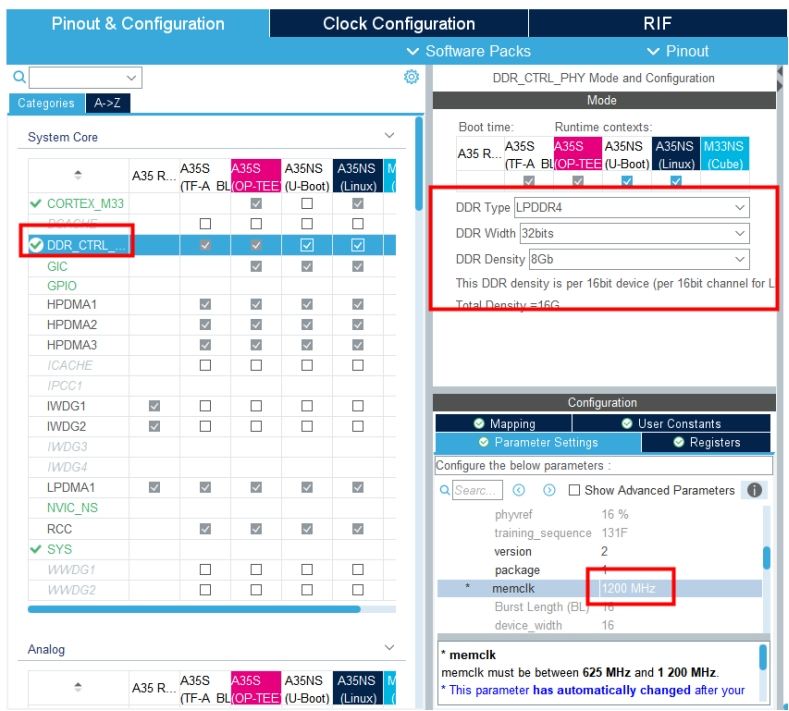

按照這個內存描述繼續使用STM32CubeMX配置工程，增加DDR配置

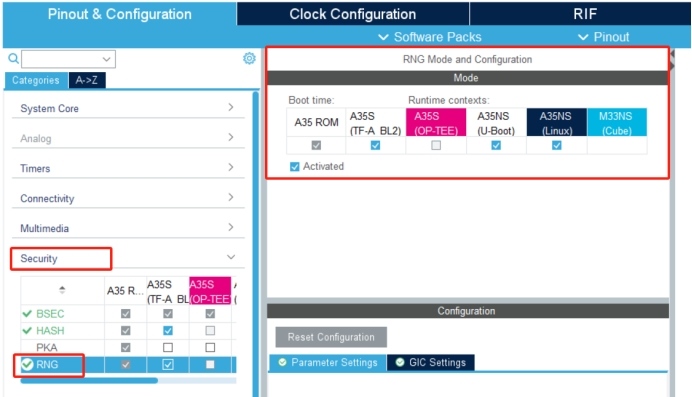

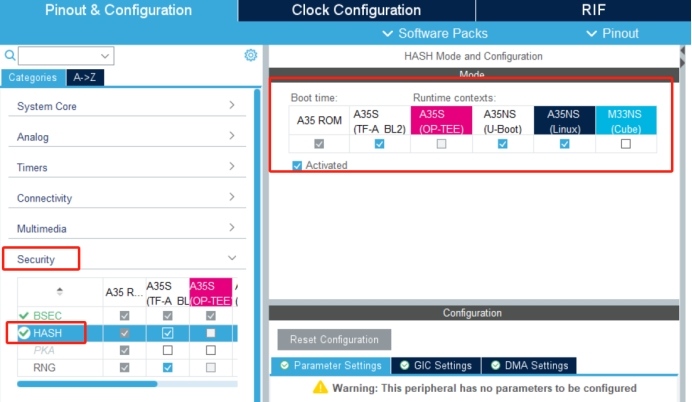

同時配置隨機數生成器和硬件hash也配置上，DDR需要用到校驗作用

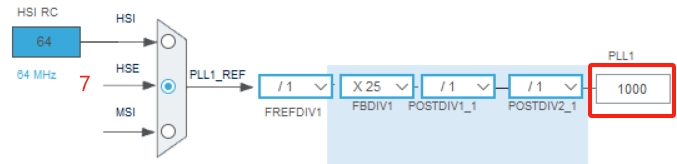

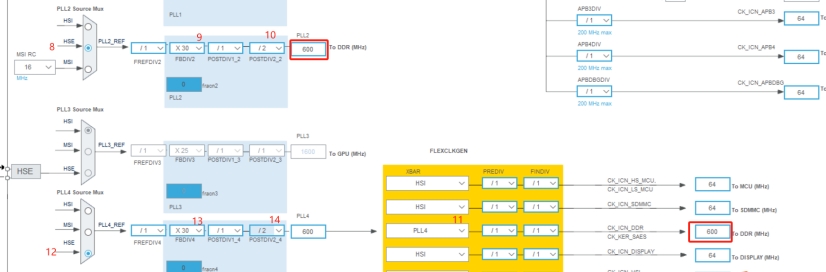

時鐘使用外部HSE，給到600MHZ

1.1.6. 配置EMMC

培訓開發板默認標配一個8GB的Emmc存儲芯片

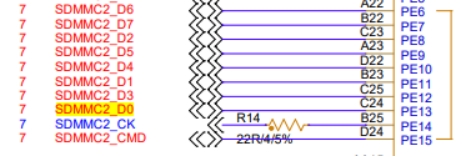

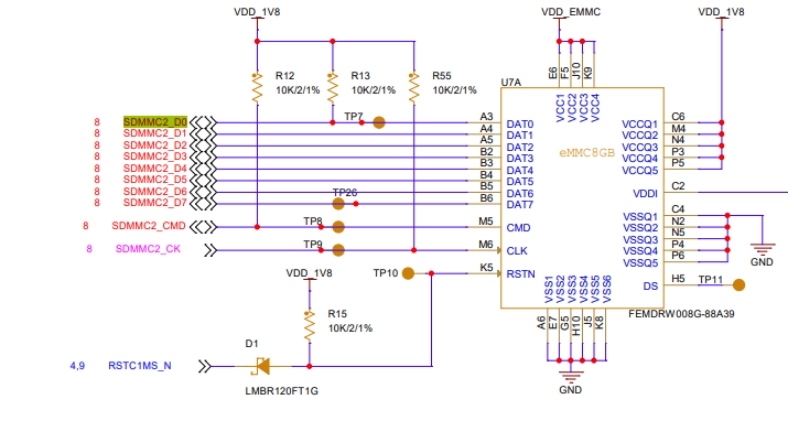

連接原理圖如下：

配置cubeMX

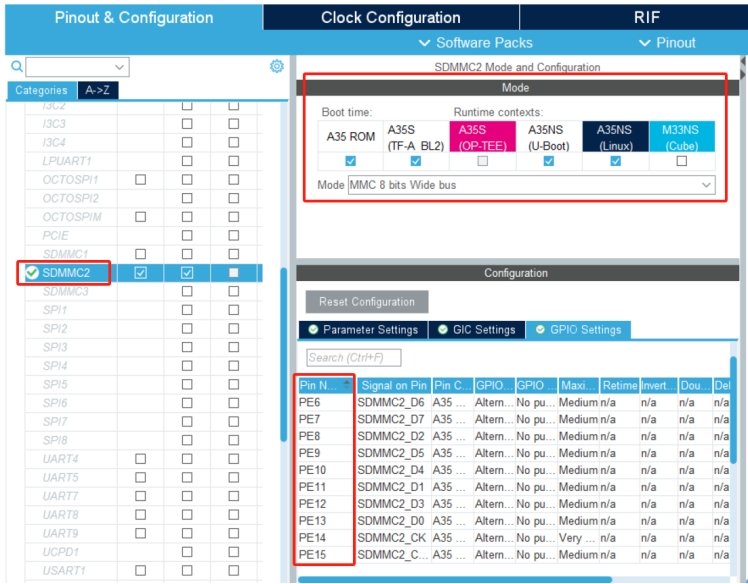

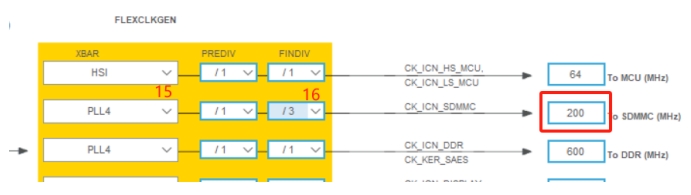

SDMMC2的時鐘配置為200MHZ

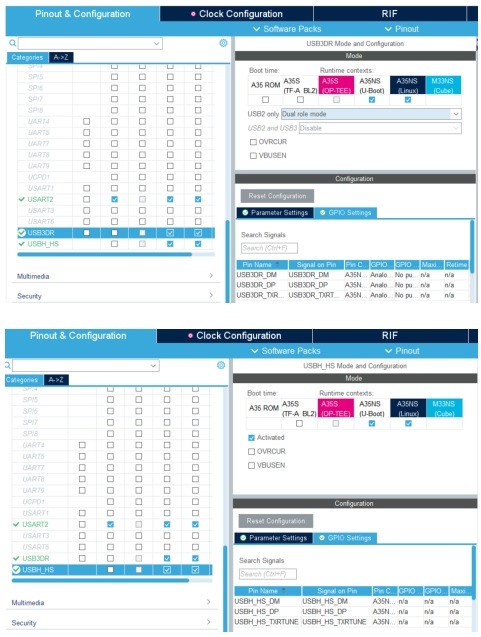

1.1.7. 配置USB device

由于我們本次只用到在uboot階段的USB下載模式，所以只需配置USB device即可

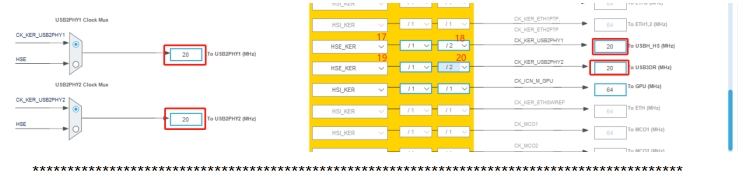

配置時鐘

上面配置完成后，我們就可以生成工程。

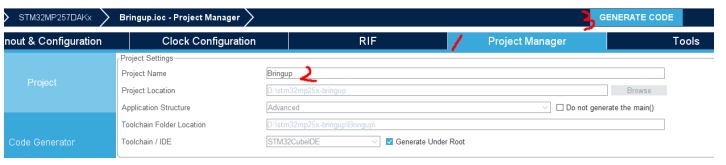

點擊“Project Manager”頁面, 需要寫個工程名Project Name，可以自行取名，我這里就取名“Bringup”,選擇生成的路徑。點擊“GENERATE CODE”之后等待生成生成一個 Bringup project

Project Location填寫的是生成工程的路徑

更多介紹請關注下一期介紹或關注米爾電子公眾號
