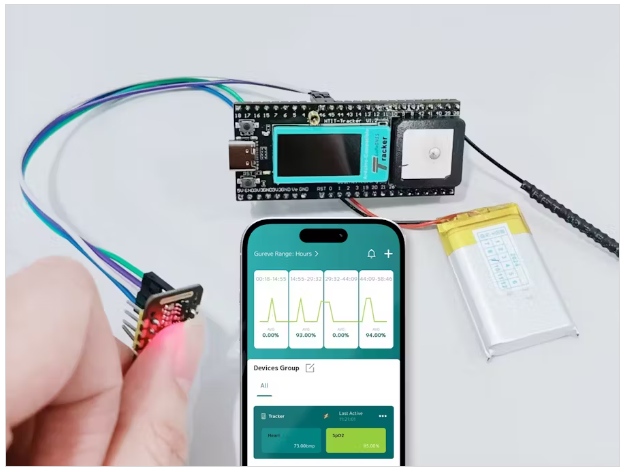

心率傳感器連接到無線跟蹤器，數據通過LoRaWAN上傳到SnapEmu平臺進行可視化。

我們可以使用免費的云平臺SnapEmu來監控我們的日常健康狀況。該平臺的應用程序提供數據可視化，可以跟蹤長達一個月的數據，為日常健康監測提供了有效的解決方案。此外，SnapEmu支持用戶本地、服務器或網關部署。

1.硬件配置

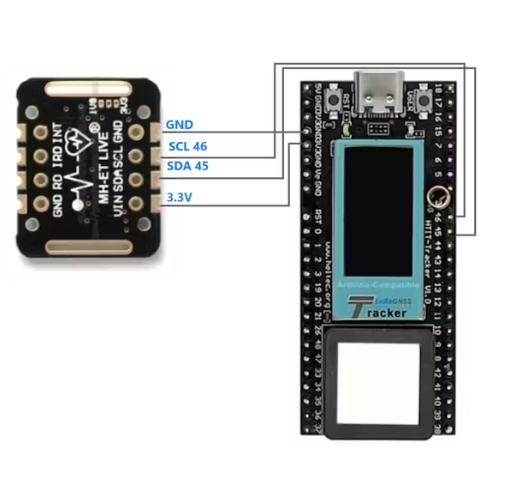

硬件引腳連接

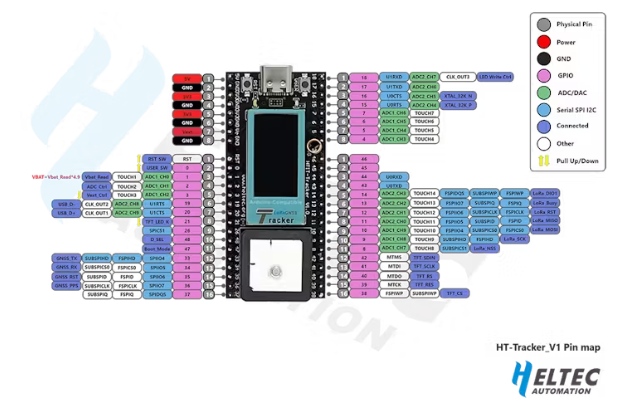

這是無線跟蹤器的詳細引腳圖。

注意：連接輸入輸出引腳時，盡量連接沒有內置其他功能的引腳。

2.軟件配置

2.1在SnapEmu上配置HT-7603網關

2.2在SnapEmu上配置跟蹤節點

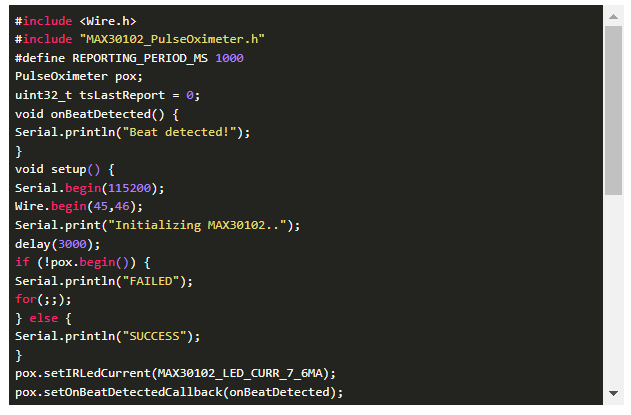

2.3傳感器的閱讀

串口讀取后

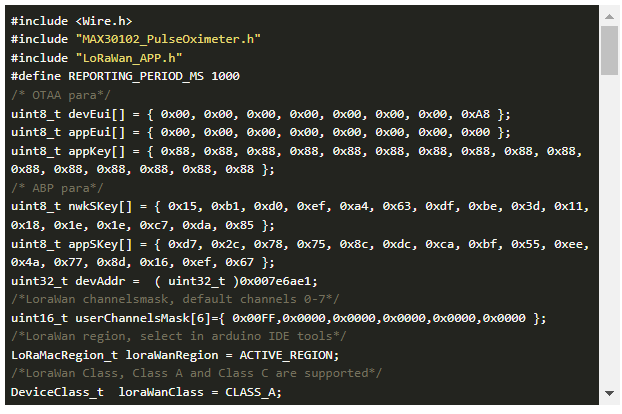

2.4上傳數據至Heltec Snapemu平臺

使用LoRaWAN協議通過網關將數據上傳到SnapEmu。

注意：傳感器數據需要封裝成指定的數據格式后才能上傳到云平臺。

由于MAX30102傳感器不在平臺的自動解碼范圍內，平臺無法對超聲波傳感器數據進行自動解碼。因此，我們需要編寫解碼函數，以便在平臺應用界面上顯示實時數據。本文檔提供了詳細的操作。

成功訪問網絡后，會有一個更新鏈接。

3.應用程序界面顯示

解碼成功后，SnapEmu平臺應用界面如圖所示。

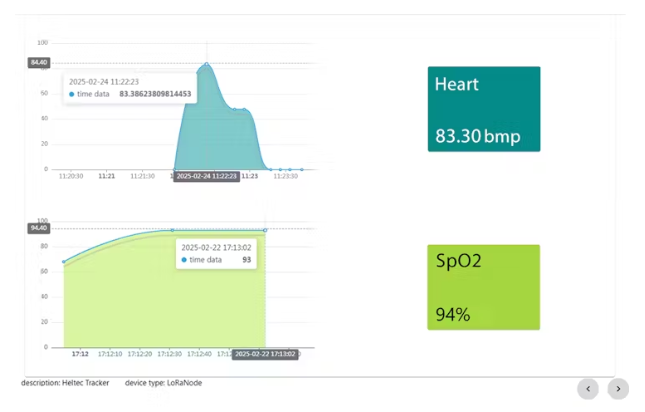

3.1 web版本

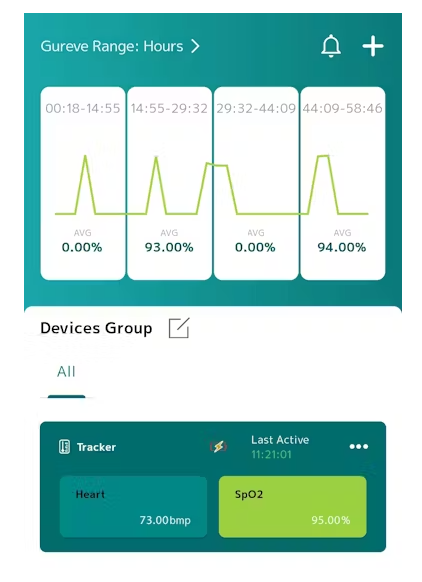

3.2應用程序版本

本文編譯自hackster.io
