使用樹莓派Pico的動力空氣質量監測儀

時間：2025-02-20 14:57:40

關鍵字：樹莓派Pico 傳感器 3d打印

手機看文章

掃描二維碼
隨時隨地手機看文章

[導讀]我最初想要揮發性有機化合物傳感器，可以監測煙霧從我的3d打印機在使用時。但由于時間緊迫，我決定使用易于組裝和編程的現成組件。所以我全力以赴，收集了一堆a(bǔ)dafruit傳感器，一個adafruit RP2040和一個兼容的觸摸顯示器，把它們插在一起編程!我也用這個項目作為一個完美的借口，利用FreeRTOS和一個兼容的圖形庫來顯示，把我的嵌入式編程技能到測試!

這是一個無焊料項目，使用Adafruit的空氣質量傳感器套件和RP2040羽毛來監測空氣質量。在freeertos上運行!

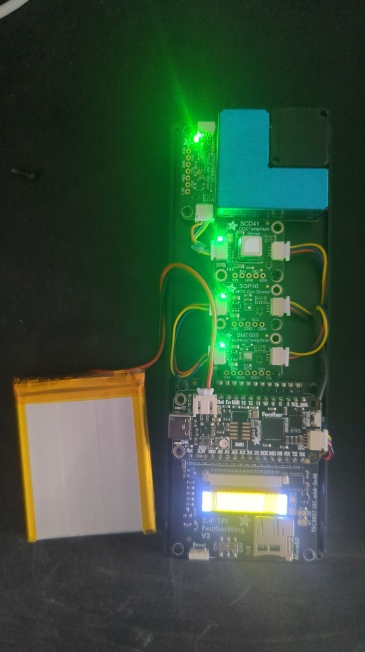

我最初想要揮發性有機化合物傳感器，可以監測煙霧從我的3d打印機在使用時。但由于時間緊迫，我決定使用易于組裝和編程的現成組件。所以我全力以赴，收集了一堆a(bǔ)dafruit傳感器，一個adafruit RP2040和一個兼容的觸摸顯示器，把它們插在一起編程!我也用這個項目作為一個完美的借口，利用FreeRTOS和一個兼容的圖形庫來顯示，把我的嵌入式編程技能到測試!

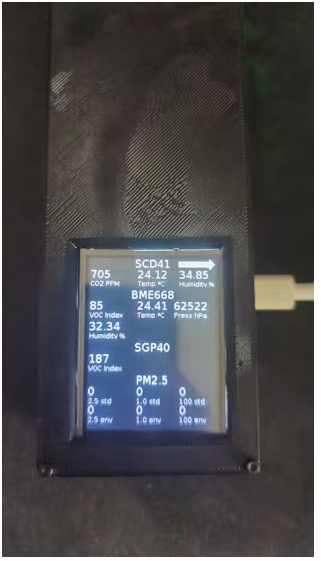

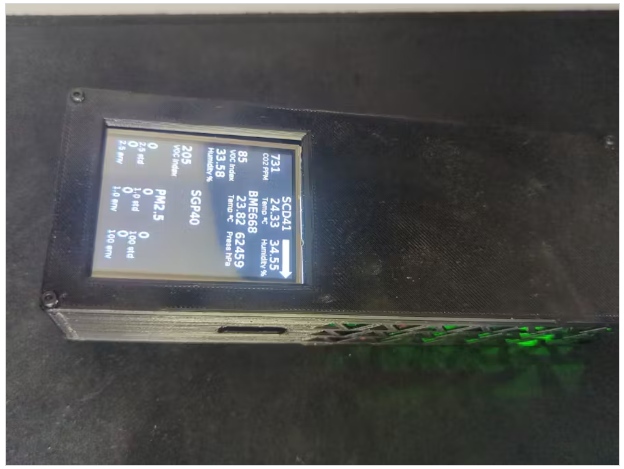

我最終使用了UGFX，因?yàn)樗c觸摸顯示器、RP2040和FreeRTOS兼容，而且它工作得非常好，它甚至有校準功能來幫助電阻式觸摸屏工作。

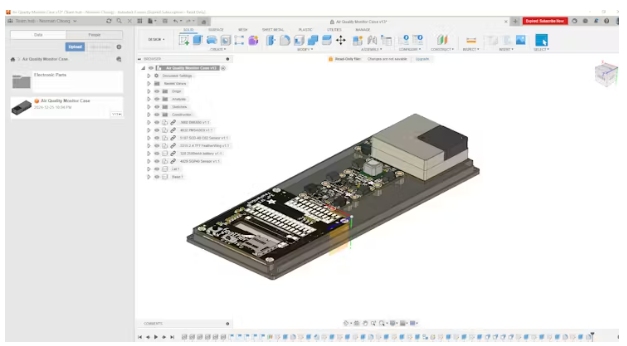

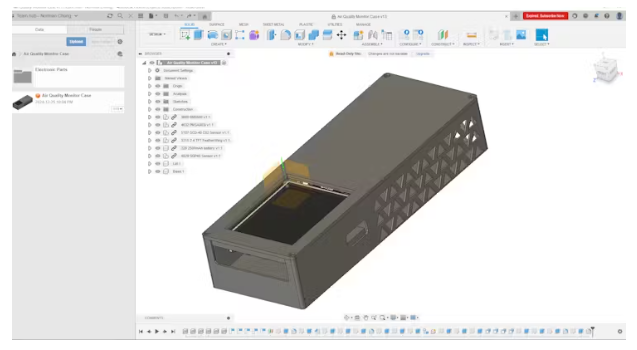

獲得3d打印的情況下是一個挑戰，因?yàn)槲倚枰獨饬鳎寕鞲衅魇叭…h(huán)境，并有它一起裝在一個盒子里。幸運的是，我發現這個視頻是一個很好的靈感來源。

我附了一個鏈接到源代碼，我用來編程的監視器，傳感器和所有。構建它需要Pico SDK 2.0.0。

改進：我注意到，與我的恒溫器相比，它的溫度和濕度讀數沒有預期的那么準確。我現在沒有能力校準讀數，但如果我有另一個溫度/濕度傳感器，可以與之比較進行校準，這應該是可行的。
