FPGA的用處比我們平時想象的用處更廣泛，原因在于其中集成的模塊種類更多，而不僅僅是原來的簡單邏輯單元(LE)。

現在的FPGA不僅包含以前的LE,RAM也更大更快更靈活，管教IOB也更加的復雜，支持的IO類型也更多，而且內部還集成了一些特殊功能單元，包括以下部分：

DSP:實際上就是乘加器，F(xiàn)PGA內部可以集成多個乘加器，而一般的DSP芯片往往每個core只有一個。換言之，F(xiàn)PGA可以更容易實現多個DSP core功能。在某些需要大量乘加計算的場合，往往多個乘加器并行工作的速度可以遠遠超過一個高速乘加器。

SERDES:高速串行接口。將來PCI-E、XAUI、HT、S-ATA等高速串行接口會越來越多。有了SERDES模塊，F(xiàn)PGA可以很容易將這些高速串行接口集成進來，無需再購買專門的接口芯片。

CPU core:分為2種，軟core和硬core.軟core是用邏輯代碼寫的CPU模塊，可以在任何資源足夠的FPGA中實現，使用非常靈活。而且在大容量的FPGA中還可以集成多個軟core,實現多核并行處理。硬core是在特定的FPGA內部做好的CPU core,優點是速度快、性能好，缺點是不夠靈活。

不過，F(xiàn)PGA還是有缺點。對于某些高主頻的應用，F(xiàn)PGA就無能為力了。現在雖然理論上FPGA可以支持的500MHz,但在實際設計中，往往200MHz以上工作頻率就很難實現了。好了，下面步入正題：FPGA的設計要點。

2

FPGA發展史

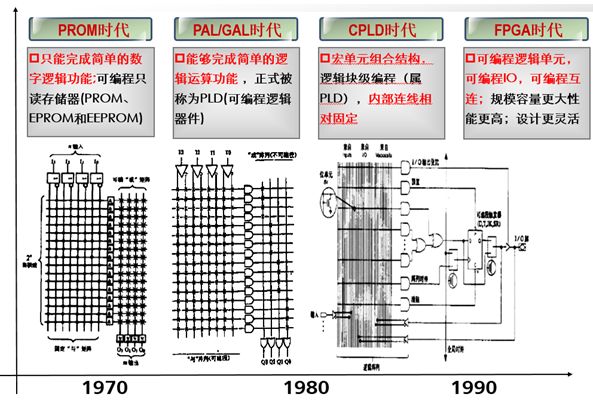

FPGA的發展歷史如下圖所示。相對于PROM、PAL/GAL、CPLD而言，F(xiàn)PGA規模更大性能更高。

圖1 FPGA發展史

FPGA芯片主流生產廠家包括Xilinx、Altera、Lattice、Microsemi，其中前兩家的市場份額合計達到88%。目前FPGA主流廠商全部為美國廠商。國產FPGA由于研發起步較美國晚至少20年，目前還處于成長期，僅限于低端，在通信市場還沒有成熟應用。

2015年12月，Intel公司斥資167億美元收購了Altera公司。Altera被收購后不久即制定了英特爾處理器與FPGA集成的產品路線圖。這兩種產品集成的好處是可以提供創新的異構多核架構，適應例如人工智能等新市場的需求，同時能大幅縮減功耗。

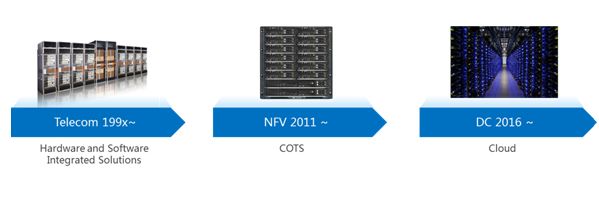

圖2 FPGA在電信領域的應用歷史

FPGA在航天、軍工、電信領域有非常成熟和廣泛的應用。以電信領域為例，在電信設備一體機階段，F(xiàn)PGA由于其編程的靈活性以及高性能被應用網絡協議解析以及接口轉換。

在NFV(NetworkFunction Virtualization階段，F(xiàn)PGA基于通用服務器和Hypervisor實現網元數據面5倍的性能提升，同時能夠被通用Openstack框架管理編排。

在云時代，F(xiàn)PGA已經被作為基本IaaS資源在公有云提供開發服務和加速服務，AWS、華為、BAT均有類似通用服務提供。

截至目前，Intel的Stratix 10器件已被成功應用于微軟實時人工智能云平臺Brainwave項目。

3

FPGA整體結構

FPGA架構主要包括可配置邏輯塊CLB(Configurable Logic Block)、輸入輸出塊IOB(Input Output Block)、內部連線(Interconnect)和其它內嵌單元四個部分。

CLB是FPGA的基本邏輯單元。實際數量和特性會依器件的不同而改變，但是每個CLB都包含一個由4或6個輸入、若干選擇電路(多路復用器等)和觸發器組成的可配置開關矩陣。開關矩陣具有高度的靈活性，經配置可以處理組合型邏輯、移位寄存器或 RAM。

FPGA可支持許多種I/O標準，因而可以為系統設計提供理想的接口橋接。FPGA 內的I/O按bank分組，每個bank能獨立支持不同的I/O標準。目前最先進的FPGA提供了十多個I/O bank，能夠提供靈活的I/O支持。

CLB 提供了邏輯性能，靈活的互連布線則負責在CLB和I/O之間傳遞信號。布線有幾種類型，從設計用于專門實現 CLB 互連(短線資源)、到器件內的高速水平和垂直長線(長線資源)、再到時鐘與其它全局信號的全局低skew布線(全局性專用布線資源)。一般，各廠家設計軟件會將互連布線任務隱藏起來，用戶根本看不到，從而大幅降低了設計復雜性。

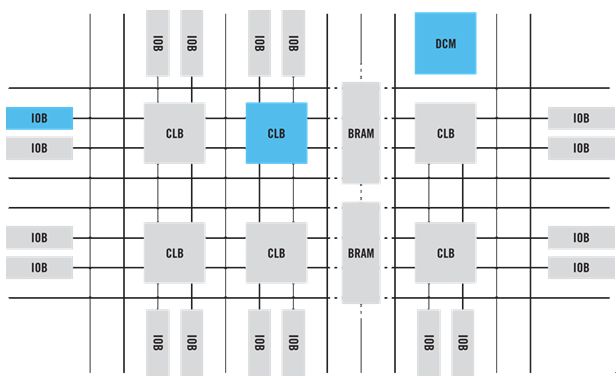

內嵌硬核單元包括RAM、DSP、DCM(數字時鐘管理模塊)及其它特定接口硬核等，F(xiàn)PGA器件內部結構如下示意圖。

圖3 FPGA器件內部結構圖

一般來說，器件型號數字越大，表示器件能提供的邏輯資源規模越大。在FPGA器件選型時，用戶需要對照此表格，根據業務對邏輯資源(CLB)、內部BlockRAM、接口(高速Serdes對數)、數字信號處理(DSP硬核數)以及今后擴展等多方面的需求，綜合考慮項目最合適的邏輯器件。

4

FPGA開發流程

FPGA的設計流程就是利用EDA開發軟件和編程工具對FPGA芯片進行開發的過程。FPGA的開發流程一般如下圖所示，包括功能定義/器件選型、設計輸入、功能仿真、邏輯綜合、布局布線與實現、編程調試等主要步驟。

1、功能定義/器件選型：在FPGA設計項目開始之前，必須有系統功能的定義和模塊的劃分，另外就是要根據任務要求，如系統的功能和復雜度，對工作速度和器件本身的資源、成本、以及連線的可布性等方面進行權衡，選擇合適的設計方案和合適的器件類型。

2、 設計輸入：設計輸入指使用硬件描述語言將所設計的系統或電路用代碼表述出來。最常用的硬件描述語言是Verilog HDL。

3、 功能仿真：功能仿真指在邏輯綜合之前對用戶所設計的電路進行邏輯功能驗證。仿真前，需要搭建好測試平臺并準備好測試激勵，仿真結果將會生成報告文件和輸出信號波形，從中便可以觀察各個節點信號的變化。如果發現錯誤，則返回設計修改邏輯設計。常用仿真工具有Model Tech公司的ModelSim、Sysnopsys公司的VCS等軟件。

4、 邏輯綜合：所謂綜合就是將較高級抽象層次的描述轉化成較低層次的描述。綜合優化根據目標與要求優化所生成的邏輯連接，使層次設計平面化，供FPGA布局布線軟件進行實現。就目前的層次來看，綜合優化是指將設計輸入編譯成由與門、或門、非門、RAM、觸發器等基本邏輯單元組成的邏輯連接網表，而并非真實的門級電路。

真實具體的門級電路需要利用FPGA制造商的布局布線功能，根據綜合后生成的標準門級結構網表來產生。為了能轉換成標準的門級結構網表，HDL程序的編寫必須符合特定綜合器所要求的風格。常用的綜合工具有Synplicity公司的Synplify/Synplify Pro軟件以及各個FPGA廠家自己推出的綜合開發工具。

5、布局布線與實現：布局布線可理解為利用實現工具把邏輯映射到目標器件結構的資源中，決定邏輯的最佳布局，選擇邏輯與輸入輸出功能鏈接的布線通道進行連線，并產生相應文件(如配置文件與相關報告);實現是將綜合生成的邏輯網表配置到具體的FPGA芯片上。由于只有FPGA芯片生產商對芯片結構最為了解，所以布局布線必須選擇芯片開發商提供的工具。

6、編程調試：設計的最后一步就是編程調試。芯片編程是指產生使用的數據文件(位數據流文件，Bitstream Generaon)，將編程數據加載到FPGA芯片中;之后便可進行上板測試。最后將FPGA文件(如.bit文件)從電腦下載到單板上的FPGA芯片中。

1. 面積與速度的平衡與互換

這里的面積指一個設計消耗FPGA/CPLD的邏輯資源的數量，對于FPGA可以用消耗的FF(觸發器)和LUT(查找表)來衡量，更一般的衡量方式可以用設計所占的等價邏輯門數。

面積和速度這兩個指標貫穿FPGA/CPLD設計的時鐘，是設計質量的評價的終極標準 —— 面積和速度是一對對立統一的矛盾體。

要求一個同時具備設計面積最小、運行頻率最高是不現實的。更科學的設計目標應該是在滿足設計時序要求(包括對設計頻率的要求)的前提下，占用最小的芯片面積?；蛘咴谒?guī)定的面積下，是設計的時序余量更大、頻率跑的更高。這兩種目標充分體現了面積和速度的平衡的思想。

作為矛盾的兩個組成部分，面積和速度的地位是不一樣的。相比之下，滿足時序、工作頻率的要求更重要一些，當兩者沖突時，采用速度優先的準則。

從理論上講，如果一個設計時序余量較大，所能跑的速度遠遠高于設計要求，那么就通過功能模塊的復用來減少整個設計消耗的芯片面積，這就是用速度的優勢換取面積的節約。反之，如果一個設計的時序要求很高，普通方法達不到設計頻率，那么一般可以通過將數據流串并轉換，并行復制多個操作模塊，對整個設計采取乒乓操作和串并轉換的思想運行。

2. 硬件原則

硬件原則主要針對HDL代碼編寫而言：Verilog是采用了C語言形式的硬件的抽象，它的本質作用在于描述硬件，它的最終實現結果是芯片內部的實際電路。所以評判一段HDL代碼的優劣的最終標準是：其描述并實現的硬件電路的性能，包括面積和速度兩個方面。

評價一個設計的代碼水平較高，僅僅是說這個設計是由硬件想HDL代碼這種表現形式的轉換更加流暢、合理。而一個設計最終性能，在更大程度上取決于設計工程師所構想的硬件實現方案的效率以及合理性。(HDL代碼僅僅是硬件設計的表達形式之一)

初學者片面追求代碼的整潔、簡短，是錯誤的，是與HDL的標準背道而馳的。正確的編碼方法，首先要做到對所需實現的硬件電路胸有成竹，對該部分的硬件的結構和連接十分清晰，然后再用適當?shù)腍DL語句表達出來即可。

另外，Verilog作為一種HDL語言，是分層次的。系統級--算法級--寄存器傳輸級--邏輯級--門級--開關級。構建優先級樹會消耗大量的組合邏輯，所以如果能夠使用case的地方，盡量使用case代替if.....else......

3. 系統原則

系統原則包含兩個層次的含義：更高層面上看，是一個硬件系統，一塊單板如何進行模塊花費和任務分配，什么樣的算法和功能適合放在FPGA里面實現，什么樣的算法和功能適合放在DSP/CPU里面實現，以及FPGA的規模估算數據接口設計等。具體到FPGA設計就要對設計的全局有個宏觀上的合理安排，比如時鐘域、模塊復用、約束、面積、速度等問題，在系統上模塊的優化最為重要。

一般來說實時性要求高，頻率快的功能模塊適合FPGA實現。而FPGA和CPLD相比，更適合實現規模較大、頻率較高、寄存器較多的設計。使用FPGA/CPLD設計時，應該對芯片內部的各種底層硬件資源，和可用的設計資源有一個較深刻的認識。

比如FPGA一般觸發器資源豐富，CPLD的組合邏輯資源更加豐富。FPGA/CPLD一般是由底層可編程硬件單元、BRAM、布線資源、可配置IO單元、時鐘資源等構成。

底層可編程硬件單元一般由觸發器和查找表組成。Xilinx的底層可編程硬件資源較SLICE，由兩個FF和2個LUT構成。Altera的底層硬件資源叫LE，由1個FF和1個LUT構成。使用片內RAN可以實現單口RAM、雙口RAM、同步/異步FIFO、ROM、CAM等常用單元模塊。

一般的FPGA系統規劃的簡化流程

4. 同步設計原則

異步電路的邏輯核心是用組合邏輯電路實現，比如異步的FIFO/RAM讀寫信號，地址譯碼等電路。電路的主要信號、輸出信號等并不依賴于任何一個時鐘性信號，不是由時鐘信號驅動FF產生的。異步時序電路的最大缺點是容易產生毛刺，在布局布線后仿真和用邏輯分析儀觀測實際信號時，這種毛刺尤其明顯。

同步時序電路的核心邏輯用各種各樣的觸發器實現，電路的主要信號、輸出信號都是由某個時鐘沿驅動觸發器產生出來的。同步時序電路可以很好的避免毛刺，布局布線后仿真，和用邏輯分析儀采樣實際工作信號都沒有毛刺。

是否時序電路一定比異步電路使用更多的資源呢?從單純的ASCI設計來看，大約需要7個門來實現一個D觸發器，而一個門即可實現一個2輸入與非門，所以一般來說，同步時序電路比異步電路占用更大的面積。(FPGA/CPLD中不同，主要是因為單元塊的計算方式)

如何實現同步時序電路的延時?異步電路產生延時的一般方法是插入一個Buffer、兩級與非門等，這種延時調整手段是不適用同步時序設計思想的。首先要明確一點HDL語法中的延時控制語法，是行為級的代碼描述，常用于仿真測試激勵，但是在電路綜合是會被忽略，并不能啟動延時作用。

5. 乒乓操作

“ 乒乓操作 ” 是一個常常應用于數據流控制的處理技巧，乒乓操作的處理流程為：輸入數據流通過 “ 輸入數據選擇單元 ” 將數據流等時分配到兩個數據緩沖區，數據緩沖模塊可以為任何存儲模塊，比較常用的存儲單元為雙口 RAM(DPRAM) 、單口 RAM(SPRAM) 、 FIFO 等。

在第一個緩沖周期，將輸入的數據流緩存到 “ 數據緩沖模塊 1” ;在第 2 個緩沖周期，通過 “ 輸入數據選擇單元 ” 的切換，將輸入的數據流緩存到 “ 數據緩沖模塊 2” ，同時將 “ 數據緩沖模塊 1” 緩存的第 1 個周期數據通過 “ 輸入數據選擇單元 ” 的選擇，送到 “ 數據流運算處理模塊 ” 進行運算處理;在第 3 個緩沖周期通過 “ 輸入數據選擇單元 ” 的再次切換，將輸入的數據流緩存到 “ 數據緩沖模塊 1” ，同時將 “ 數據緩沖模塊 2” 緩存的第 2 個周期的數據通過 “ 輸入數據選擇單元 ” 切換，送到 “ 數據流運算處理模塊 ” 進行運算處理。如此循環。

6. 串并轉換設計技巧

串并轉換是 FPGA 設計的一個重要技巧，它是數據流處理的常用手段，也是面積與速度互換思想的直接體現。串并轉換的實現方法多種多樣，根據數據的排序和數量的要求，可以選用寄存器、 RAM 等實現。

前面在乒乓操作的圖例中，就是通過 DPRAM 實現了數據流的串并轉換，而且由于使用了 DPRAM ，數據的緩沖區可以開得很大，對于數量比較小的設計可以采用寄存器完成串并轉換。如無特殊需求，應該用同步時序設計完成串并之間的轉換。比如數據從串行到并行，數據排列順序是高位在前，可以用下面的編碼實現：prl_temp<={prl_temp,srl_in}。

其中， prl_temp 是并行輸出緩存寄存器， srl_in 是串行數據輸入。對于排列順序有規定的串并轉換，可以用 case 語句判斷實現。對于復雜的串并轉換，還可以用狀態機實現。串并轉換的方法比較簡單，在此不必贅述。

7. 流水線操作設計思想

首先需要聲明的是，這里所講述的流水線是指一種處理流程和順序操作的設計思想，并非 FPGA 、 ASIC 設計中優化時序所用的 “Pipelining” 。

流水線處理是高速設計中的一個常用設計手段。如果某個設計的處理流程分為若干步驟，而且整個數據處理是 “ 單流向 ” 的，即沒有反饋或者迭代運算，前一個步驟的輸出是下一個步驟的輸入，則可以考慮采用流水線設計方法來提高系統的工作頻率。

8.流水線設計的結構

流水線設計的結構示意圖如圖所示。其基本結構為：將適當劃分的 n 個操作步驟單流向串聯起來。流水線操作的最大特點和要求是，數據流在各個步驟的處理從時間上看是連續的，如果將每個操作步驟簡化假設為通過一個 D 觸發器 ( 就是用寄存器打一個節拍 ) ，那么流水線操作就類似一個移位寄存器組，數據流依次流經 D 觸發器，完成每個步驟的操作。

數據接口的同步方法數據接口的同步是 FPGA/CPLD 設計的一個常見問題，也是一個重點和難點，很多設計不穩定都是源于數據接口的同步有問題。在電路圖設計階段，一些工程師手工加入 BUFT 或者非門調整數據延遲，從而保證本級模塊的時鐘對上級模塊數據的建立、保持時間要求。

還有一些工程師為了有穩定的采樣，生成了很多相差 90 度的時鐘信號，時而用正沿打一下數據，時而用負沿打一下數據，用以調整數據的采樣位置。這兩種做法都十分不可取，因為一旦芯片更新?lián)Q代或者移植到其它芯片 組的芯片上，采樣實現必須重新設計。而且，這兩種做法造成電路實現的余量不夠，一旦外界條件變換 ( 比如溫度升高 ) ，采樣時序就有可能完全紊亂，造成電路癱瘓。

設計數據接口同步是否需要添加約束?建議最好添加適當?shù)募s束，特別是對于高速設計，一定要對周期、建立、保持時間等添加相應的約束。這里附加約束的作用有兩點：提高設計的工作頻率，滿足接口數據同步要求;獲得正確的時序分析報告。
