設計和組裝瑞薩SC14CVMDECT模塊的開發板
注:這篇文章是由Aisler贊助的,為少量的電路板提供免費的pcb和零件。
動機
DECT實際上是無繩電話安裝的標準。它已經存在了大約30年,當時它第一次被ETSI標準化,現在被用于其他設備,如嬰兒監視器、無線麥克風、智能家居和物聯網設備。盡管在近30年的時間里,多個制造商廣泛采用了DECT,并且產品也使用了DECT,但業余愛好者還沒有真正接觸到這項技術。
過去改變這種情況的一個努力是DECT論壇的開放終端項目。其目標是提供來自Dialog Semiconductor和DSP Group兩家制造商的可訪問的DECT屏蔽,以及開發DECT應用程序所需的源代碼。雖然這些盾牌的源代碼仍然可以在Github上找到,盡管在撰寫本文時它已經沒有維護5年了,但盾牌本身不再容易獲得。
為了改變這種情況并使DECT再次為愛好者所接受,該項目創建了一個基于SC14CVMDECT模塊的開放硬件DECT開發板,該模塊也用于其中一個開放式屏蔽,并且可以從電子經銷商如Mouser, Digikey等處免費獲得。同時,redected.org項目開始記錄該模塊的特性,并提供最新的代碼示例。
設計要求
與openend項目的屏蔽不同,我們的DECT開發板不需要任何額外的硬件,但應該與大多數普通計算機兼容。由于這個原因,它沒有被設計成一個屏蔽,例如樹莓派。相反,它應該通過USB-C電纜供電和連接,以便于連接。為了靈活性,所有相關的引腳也暴露在引腳頭上,因此您仍然可以使用自定義硬件與DECT模塊交互,并使用未通過USB-C暴露的功能。
為了能夠進行自動硬件在環測試,開發板還應該提供一種通過軟件切換DECT模塊復位的方法。為了保持開發板簡單,它不包括任何音頻電路。對于這些,可以使用自定義硬件,或者可以稍后添加它們作為標頭板。
pcb設計
由于與SC14CVMDECT模塊的主要接口方式是UART,因此該開發板的設計借用了我現有的UART轉換器。它使用FT230XQ,一種USB轉UART芯片,因為它具有可配置的I/O引腳,可以通過軟件觸發DECT模塊的復位引腳。由于FT230XQ和DECT模塊都由3.3V供電,因此添加了德州儀器的穩壓器來轉換USB-C提供的5V電壓。增加了重置DECT模塊的按鈕,此外,該模塊的重置引腳可以通過跳線連接到FT230XQ,以啟用軟件復位功能。DECT模塊的充電針已連接到GND或3.3V,以允許模塊由恒流源供電,而不是電池供電。DECT模塊的所有I/O引腳都暴露在引腳頭上,兩個SMD LED連接到模塊的LED引腳上。該電路板的完整原理圖可以在本文末尾找到,也可以與該電路板的KiCad項目文件一起找到。
由于KiCad中的SC14CVMDECT模塊沒有可用的符號或足跡,因此我必須自己創建它們。對于原理圖中使用的符號,我使用自己編寫的工具從包含模塊的帶注釋的引腳輸出表的CSV文件生成它。這個“腳印”是用來放置和連接芯片的銅墊的3D模型,是手工制作的。兩者都包含在項目源代碼中,并計劃將它們上游到KiCad,以便將來更容易使用。

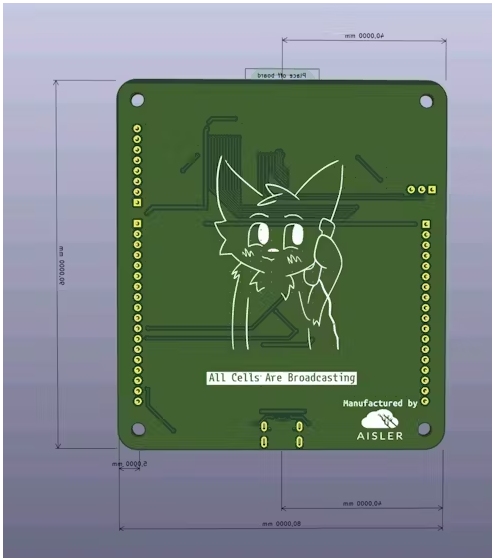

在完成原理圖并創建DECT模塊的符號和足跡之后,必須將部件放置在PCB上,并且必須路由它們之間的連接。一旦所有的連接,標簽被添加到PCB的絲印,以解釋每個引腳的功能。PCB的最終效果圖如下:
進入生產階段的開發板最終版本的正面渲染圖
裝配過程
因為我想帶一批這些板到38C3,并在最后一刻完成了設計,時間是滴答的組裝過程。為了及時完成,我使用了PCB制造商Aisler新宣布的0.8mm 4層PCB的“閃電戰”選項。為了獲得組裝所需的組件,我使用了他們的“簡單供應”服務,讓他們?yōu)槲耀@得組件。這樣,我有我的pcb和零件在不到一個星期,并能夠開始我的組裝過程正確的時間。
組裝過程的第一步是將錫膏應用于pcb上的所有銅墊。為了做到這一點,我用一個模板覆蓋PCB的所有區域,那里沒有錫膏被應用。然后我對齊pcb和模板完美使用模板持有人。這樣,我可以應用錫膏只對pcb的銅墊,作為模板覆蓋所有其他部分。

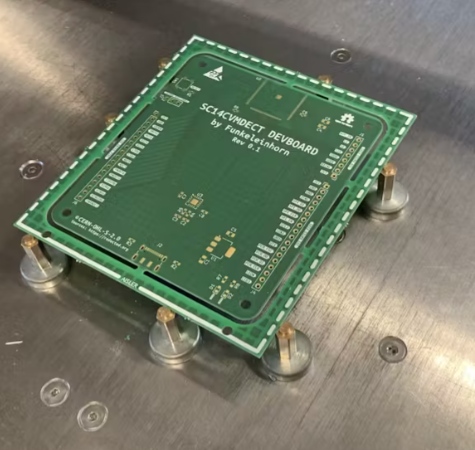

放置在模板架上用于涂錫膏的PCB板。
應用錫膏后的下一步是放置零件。我從項目文件中瀏覽了交互式HTML材料清單中的所有部件,并用鑷子將它們一個接一個地放在板上。由于DECT模塊需要精確放置,它們最后被放置在顯微鏡下的手動真空拾取工具。
PCB板在其零件放置過程中。
一旦所有的部件都放置好了,就必須進行焊接。為此,將完全組裝好的pcb放在回流爐中?;亓鳡t加熱pcb并冷卻它們以熔化錫膏并焊接SMD組件到位。一旦SMD組裝完成,最后一步是焊接頭到位。這是在所有15塊板上用烙鐵手工完成的。

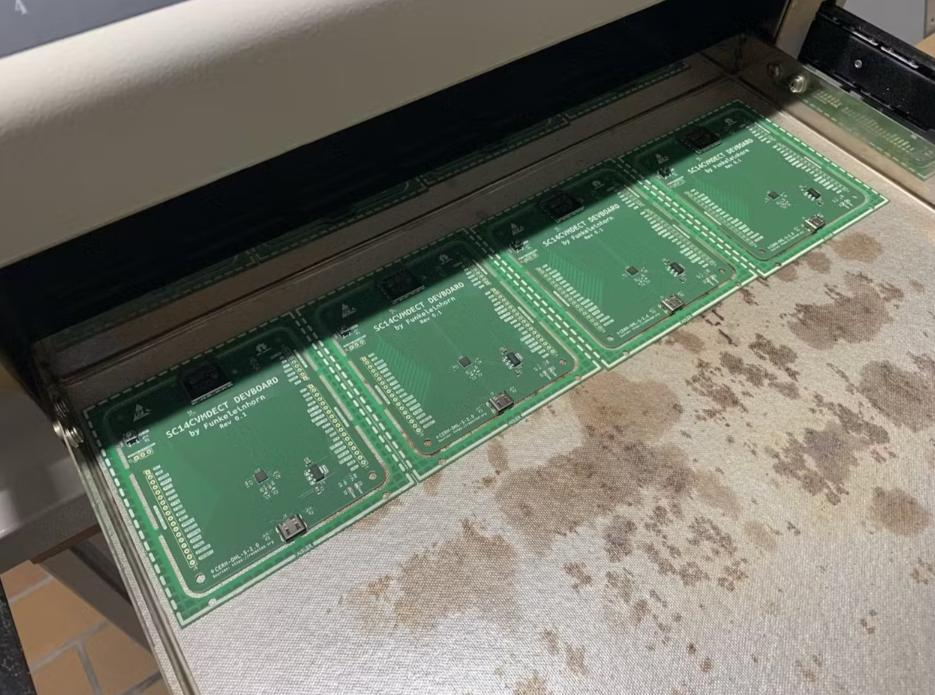

四個多氯聯苯放入回流爐。

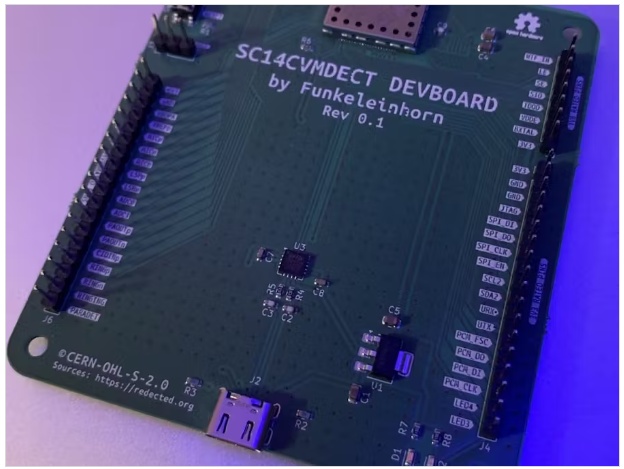

在所有電路板組裝完成后,我通過檢查是否可以通過USB與DECT模塊通話來測試它們。15個板中有14個成功了。在測試電路板時,我意識到我在設計階段犯了一個錯誤。DECT模塊的UART接口為1.8V,但FTDI芯片配置為3.3V:/幸運的是,這很容易修復,之后通過切斷FTDI引腳的電源線,并用跳線重新連接兩個二極管,每個二極管導致電壓下降,到3.3V電源,將FTDI的一個引腳的電壓從3.3V改變?yōu)?.8V。為了防止這種設計問題在未來的生產運行中發生,這也已經在發布的PCB文件中進行了修復。
