信號完整性是指信號在傳輸路徑上的質量，傳輸路徑可以是普通的金屬線，可以是光學器件，也可以是其他媒質。信號具有良好的信號完整性是指當在需要的時候，具有所必需達到的電壓電平數值。差的信號完整性不是由某一單一因素導致的，而是系統設計中多種因素共同引起的。

信號完整性(英語：Signal integrity, SI)是對于電子信號質量的一系列度量標準。在數字電路中，一串二進制的信號流是通過電壓(或電流)的波形來表示。然而，自然界的信號實際上都是模擬的，而非數字的，所有的信號都受噪音、扭曲和損失影響。在短距離、低比特率的情況里，一個簡單的導體可以忠實地傳輸信號。而長距離、高比特率的信號如果通過幾種不同的導體，多種效應可以降低信號的可信度，這樣系統或設備不能正常工作。信號完整性工程是分析和緩解上述負面效應的一項任務，在所有水平的電子封裝和組裝，例如集成電路的內部連接、集成電路封裝、印制電路板等工藝過程中，都是一項十分重要的活動。

一般討論的信號完整性基本上以研究數字電路為基礎，研究數字電路的模擬特性。主要包含兩個方面：信號的幅度(電壓)和信號時序。與信號完整性噪聲問題有關的四類噪聲源：1、單一網絡的信號質量2、多網絡間的串?dāng)_3、電源與地分配中的軌道塌陷4、來自整個系統的電磁干擾和輻射當電路中信號能以要求的時序、持續時間和電壓幅度到達接收芯片管腳時，該電路就有很好的信號完整性。當信號不能正常響應或者信號質量不能使系統長期穩定工作時，就出現了信號完整性問題。信號完整性主要表現在延遲、反射、串?dāng)_、時序、振蕩等幾個方面。一般認為，當系統工作在50MHz時，就會產生信號完整性問題，而隨著系統和器件頻率的不斷攀升，信號完整性的問題也就愈發突出。元器件和PCB板的參數、元器件在PCB板上的布局、高速信號的布線等這些問題都會引起信號完整性問題，導致系統工作不穩定，甚至完全不能正常工作。信號完整性和低功耗在蜂窩電話設計中是特別關鍵的考慮因素，EP諧波吸收裝置有助三階諧波頻率輕易通過，并將失真和抖動減小至幾乎檢測不到的水平。隨著集成電路輸出開關速度提高以及PCB板密度增加，信號完整性已經成為高速數字PCB設計必須關心的問題之一。元器件和PCB板的參數、元器件在PCB板上的布局、高速信號的布線等因素，都會引起信號完整性問題，導致系統工作不穩定，甚至完全不工作。 如何在PCB板的設計過程中充分考慮到信號完整性的因素，并采取有效的控制措施，已經成為當今PCB設計業界中的一個熱門課題。

信號完整性(Signal Integrity：簡稱SI)，指信號線上的信號質量，是信號在電路中能以正確時序和電壓做出響應的能力。

當電路中信號能以要求的時序、持續時間和電壓幅度到達接收端時，該電路就有很好的信號完整性。信號完整性問題包括誤觸發、阻尼振蕩、過沖、欠沖等，會造成時鐘間歇振蕩和數據出錯。

設計環節中，信號完整性是必不可少的考慮因素，當然，在信號測試和調試環節，我們也應對信號完整性問題引起重視，否則會引起測量結果誤差，影響工程師判斷，調試和改進電路的方向。

在基礎的電子信號測量中，我們通常會選用示波器來對信號進行測量。因此，如何選擇一款有利于信號完整性測量的示波器尤為重要。

廣義上講，信號完整性(Signal Integrity，SI)包括由于互連、電源、器件等引起的所有信號質量及延時等問題。數字信號在傳輸?shù)倪^(guò)程中，由于阻抗匹配、串?dāng)_等原因?qū)е滦盘?hào)變差。

數字信號完整性就是研究信號在傳輸過程中的保真度問題。

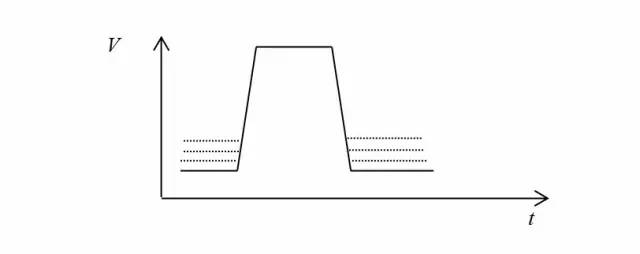

1、線電阻的電壓降的影響——地電平(0電平)直流引起的低電平提高

圖中虛線為提高的情況。提高幅度與IC的功耗大小、IC密度、饋電方式、地線電阻(R) 、饋電的地線總電流有關。 ΔV地= ΔI× ΔR

2、 信號線電阻的電壓降的影響

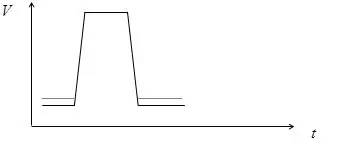

a) IC輸出管腳經過印制導線或電纜到另一IC的輸入腳，輸出低電平電流在印制導線或電纜電阻上引起一個低電平的抬高，其值為ΔVOL=IOL×R 。 見圖中的上面一條虛線。

顯而易見，低電平的抬高與印制導線電阻值及輸出低電平電流有關，如下圖所示： B點的低電平比A點的低電平高

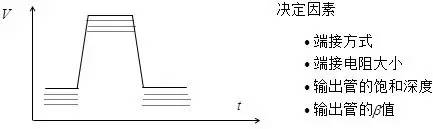

注意:當IC輸出腳為低電平時，如果此器件不是驅動器， 而是一般器件，則由于輸出低電平電流太大， 遠大于器件手冊給出的值，輸出三極管將退出飽和區，進入工作區，使輸出低電平抬高很多。如下圖中上面一條虛線所示:

決定因素：端接方式

端接電阻大小

輸出管飽和深度

輸出管β值

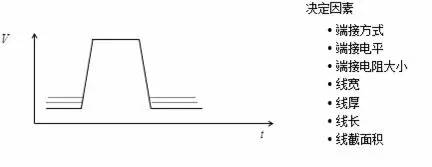

b) IC輸出管腳經過印制導線或電纜到另一個IC的輸入腳，輸出高電平電流在印制導線或電纜電阻上引起一個高電平的降低，其值為ΔVOH=IOH× R，見下圖中高電平上的下面虛線：

IOH由下列因素決定：端接方式、端接電平、端接電阻大小

R由下列因素決定：線寬、線厚、線長

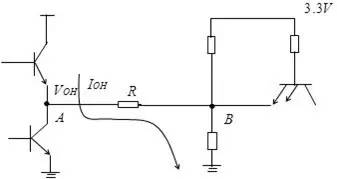

顯而易見，高電平的降低與印制導線或電纜電阻值及輸出高電平電流有關，如下圖所示：

B點的高電平比A點的高電平要低

注意: IC輸出腳為高電平時， 如果此器件不是驅動器，而是一般器件， 則由于輸出高電平電流太大，遠大于器件手冊給出的值時，輸出管也會退出飽和區，進入工作區，使輸出高電平降低很多。如下圖中下面一條虛線所示：

3、電源線電阻的電壓降的影響

IC的電源電壓(如+3.3V)，如果系統中存在差值，當小于+3.3V時， 輸出高電平將產生一個下降值， 如上圖中高電平上的虛線所示:

由于系統電源有集中電源和分散的電源模塊之分，此差值不同，由于IC功耗的大小、IC密度、饋電方式、電源線的饋電電阻值以及電源電流值，引起一個 ΔVCC (ΔVCC =ΔI×ΔR)

以上原因，使TTL信號波形變得離理想波形很遠了。 低電平大為提高了，高電平也大為降低了。 對這些值若不嚴加控制， 對系統工作的穩定可靠工作是不利的。此外，結溫差，即不同功耗的器件的P-N結的溫度不同，還會影響高低電平及門檻電平的變化也會影響系統工作。

除上面所說的直流成分之外，更為重要的是系統是以極高頻率在工作，也就是說， 系統內的器件、導線有各種頻率的， 各種轉換速率的信號在動作、傳遞。 首先是相互之間的信號電磁藕合 (串?dāng)_) 和信號在不同特性阻抗傳輸路徑上的反射， 以及電源， 地電平由于IC高頻轉換引起電流尖峰電平，使TTL信號波形變得更壞。

4、轉換噪聲

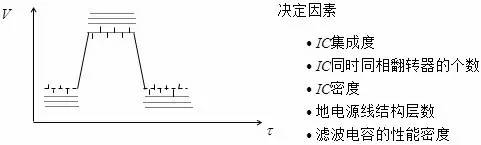

由于系統工作時， 器件以高頻轉換， 造成供電系統上有高頻率變化的電流尖峰，而供電的電源線路和地線路都可看成是很小的電阻、電感、電容元件。電流尖峰值太大， 在它們上面會產生較大的交流尖峰電壓，其電源上的尖峰電壓基本上會串?dāng)_到高電平上，而地電平上的尖峰電壓會串?dāng)_到低電平上，如下圖所示：IC內部同樣存在這種尖峰電壓。

5、串?dāng)_噪聲

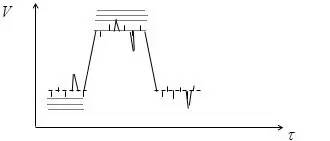

由于系統組裝越來越密， 印制導線之間的距離越來越近，鄰近導線上有高速轉換的電平信號。 如正跳變信號跳變的時間tr和負跳變的時間tf都很小，使得導線上已有信號上疊加一個較大的電磁藕合信號(串?dāng)_信號)。如下圖中較大的尖峰信號。這些信號還包括插頭座上的信號針之間的串?dāng)_信號以及電纜中信號之間的串?dāng)_。

決定因素：tr與tf值、線寬、線間距、(基材)介質的厚度、介質的介電常數、平行線長、重疊線長、插頭座信號針地針比、電纜信號線地線比。

6、 反射噪聲

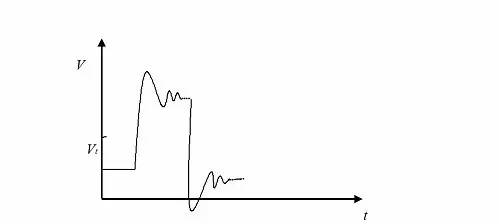

如果IC之間的互連線比較長 (復雜系統往往是這樣) ，線的特性阻抗又不均勻，或者終端沒有匹配，會引起反射，如果始端也不匹配， 則會來回 反射而造成振鈴。 如下圖所示：

決定因素：特性阻抗、匹配方式、失配大小

終端反射系數、始端反射系數、線長

7、邊沿畸變

如果信號頻率升高到一定程度，也就是器件工作頻率達到一定的高度極限，而且印制導線又較長或者負載電容較大時， tr ≥tw上升時間等于或大于脈沖寬度，信號畸變到?jīng)]有高低電平平頂或者遠離平頂。如下圖所示(實線)：

舉例“仿真或示波器實測”均可驗證。

決定因素：線寬、線長、基材介質厚度、介質介電常數、負載數、工作頻率(脈寬)、tr數字信號的變化。討論了上面七條，可見其畸變不容忽視。如果任其自流，不嚴加限制，造出來的系統不可能穩定、可靠的工作。
