介紹

在這個項目中，我們將使用DFRobot的多功能環境傳感器DFRobot Beetle ESP32-C6和Qubitro物聯網平臺構建一個低功耗環境記錄儀。ESP32-C6的深度睡眠功能將最大限度地降低功耗，使其成為電池供電應用的理想選擇。

組件需要

?DFRobot Beetle ESP32-C6：支持Wi-Fi 6、藍牙5、Zigbee 3.0和Thread 1.3的緊湊型開發板。

?DFRobot多功能環境傳感器：將溫度，濕度，大氣壓，環境光和紫外線傳感器集成到一個模塊中。

?Qubitro物聯網平臺：端到端云平臺，用于構建和運營可擴展的互聯體驗。

?面包板和跳線

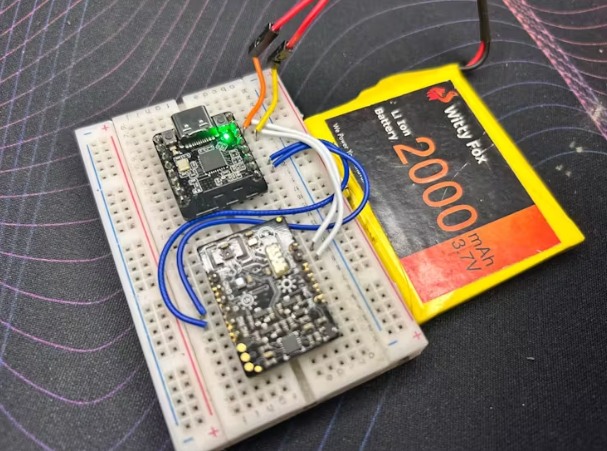

?電源或電池

為您的項目制造pcb

您必須檢查PCBWAY在線訂購pcb便宜!

你得到10個高質量的pcb制造和運送到你的家門口便宜。你也可以在第一次訂購時獲得折扣。將您的Gerber文件上傳到PCBWAY，以獲得高質量和快速周轉時間的制造。PCBWay現在可以提供完整的產品解決方案，從設計到外殼生產。看看他們的在線Gerber瀏覽器功能。有了獎勵積分，你就可以從他們的禮品店得到免費的東西。此外，從這里查看這個有用的博客PCBWay插件KiCad。使用此插件，您可以在KiCad中完成設計后直接訂購pcb。

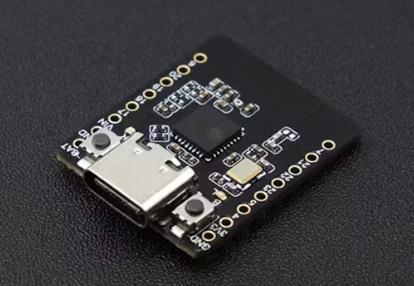

關于DFRobot Beetle ESP32-C6

DFRobot Beetle ESP32-C6是一款功能強大且緊湊的開發板，專為物聯網應用而設計。它采用了最新的Wi-Fi 6技術，與之前的Wi-Fi標準相比，性能和效率都有所提高。此外，它支持藍牙5，Zigbee 3.0和Thread 1.3，使其成為各種無線通信需求的通用選擇。

DFRobot Beetle ESP32-C6的主要特點包括：

?Wi-Fi 6：提高速度、容量和能效。

?藍牙5：提高范圍和數據傳輸速率。

?Zigbee 3.0和Thread 1.3：可靠、安全的網狀網絡協議。

?緊湊的尺寸：理想的空間有限的項目。

?低功耗：非常適合電池供電的應用。

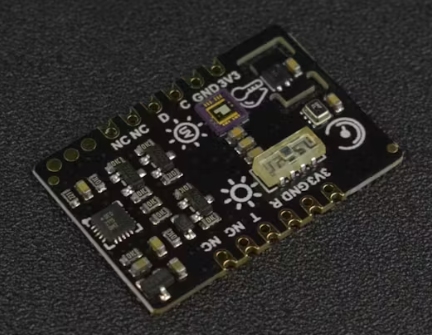

關于DFRobot多功能環境傳感器

DFRobot多功能環境傳感器是一個一體化模塊，它結合了多個傳感器來測量各種環境參數。該傳感器是需要全面環境監測的項目的理想選擇。

DFRobot多功能環境傳感器的主要特點包括：

?溫度傳感器：測量環境溫度。

?濕度傳感器：測量相對濕度。

?大氣壓力傳感器：測量大氣壓力。

?環境光傳感器：測量光強度。

?紫外線傳感器：測量紫外線水平。

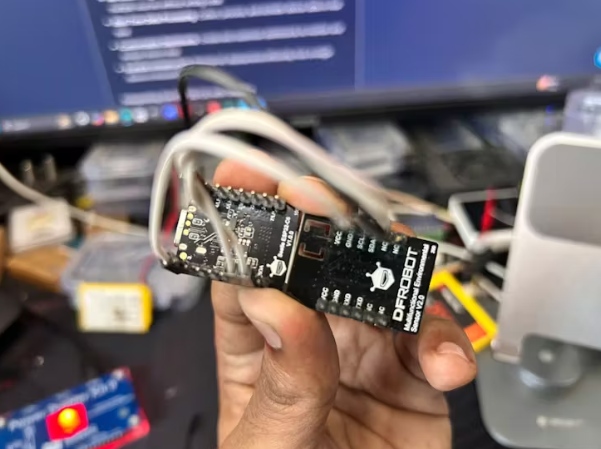

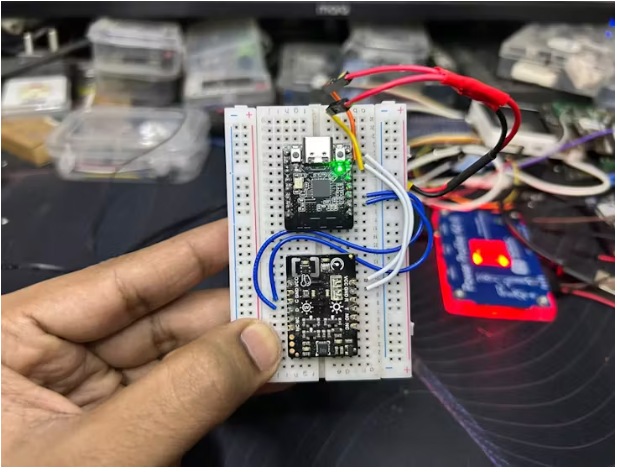

步驟1：設置硬件

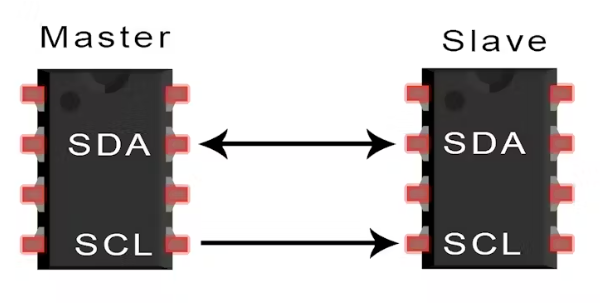

使用I2C通信協議將多功能環境傳感器連接到Beetle ESP32-C6上。該協議允許多個傳感器連接到微控制器上的兩個引腳- SDA(串行數據線)和SCL(串行時鐘線)。

確保連接是安全的，并且每個傳感器的SDA和SCL引腳正確連接到甲蟲ESP32-C6上的相應引腳。

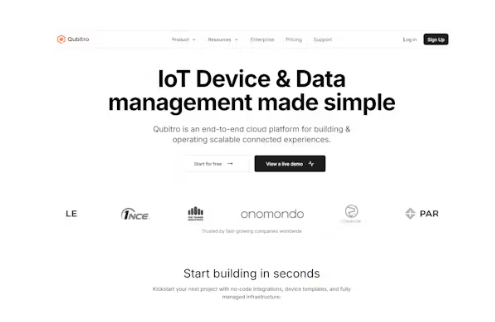

關于Qubitro物聯網平臺

Qubitro是一個端到端云平臺，旨在構建和運營可擴展的連接體驗。它提供了一套全面的工具，用于管理物聯網設備，收集和處理數據，并通過可定制的儀表板可視化信息。

Qubitro物聯網平臺的主要功能包括：

?無代碼集成：無需編寫代碼即可輕松連接和同步來自多個源的設備及其數據。

?實時數據處理：實時采集、處理和激活設備數據。

?可定制的儀表板：創建和自定義儀表板以監視和分析設備數據。

可擴展的基礎設施：有效地管理物聯網部署，從單個設備到數千個設備。

ESP32-C6與Qubitro集成

要將ESP32-C6集成到Qubitro平臺，請遵循以下步驟：

?創建一個Qubitro帳戶：在Qubitro網站上注冊一個Qubitro帳戶。

?創建新項目：在Qubitro門戶中，創建一個新項目來管理您的設備和數據。

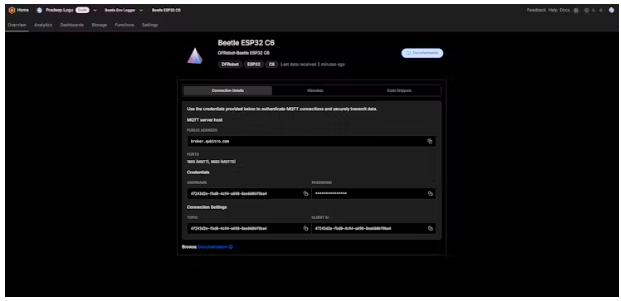

?獲取Qubitro令牌：為您的項目生成令牌，該令牌將用于驗證您的設備。

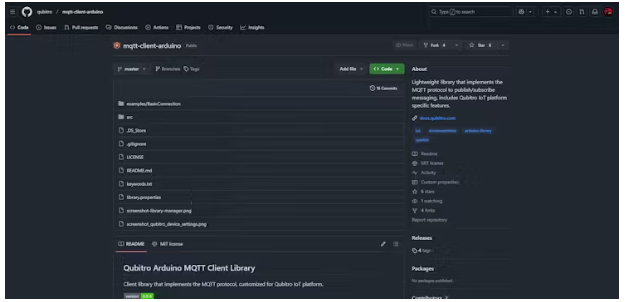

?安裝Qubitro庫：在Arduino IDE中安裝Qubitro庫，使ESP32-C6能夠與Qubitro通信。

?配置設備：使用Qubitro庫配置ESP32-C6，以便將數據發送到Qubitro平臺。

步驟2：編程甲蟲ESP32-C6

使用Arduino IDE編寫程序，初始化每個傳感器并定期讀取數據。傳感器的庫可以在網上找到，可以簡化這個過程。

ESP32的深度睡眠模式

ESP32的深度睡眠模式是一種省電功能，允許微控制器進入低功耗狀態，同時保留其喚醒和恢復操作的能力。這對于需要最小化功耗的電池供電應用特別有用。

深度睡眠模式的主要功能包括：

低功耗：ESP32在深度睡眠模式下功耗最小。

喚醒源：ESP32可以配置為使用各種源從深度睡眠中喚醒，例如定時器，外部中斷和觸摸傳感器。

保留內存：ESP32在深度睡眠期間保留其內存內容，允許其在醒來后快速恢復操作。

在本項目中，我們使用定時器喚醒源周期性喚醒ESP32，讀取傳感器數據，發送給Qubitro物聯網平臺，然后返回深度睡眠狀態。

Wi-Fi禁用功能，降低功耗

為了進一步降低功耗，我們可以在不需要Wi-Fi模塊時禁用它。這可以通過調用WiFi.disconnect(true)和WiFi.mode(WIFI_OFF)函數來完成。關閉Wi-Fi有助于節省電力，尤其是在設備大部分時間處于深度睡眠模式的應用程序中。

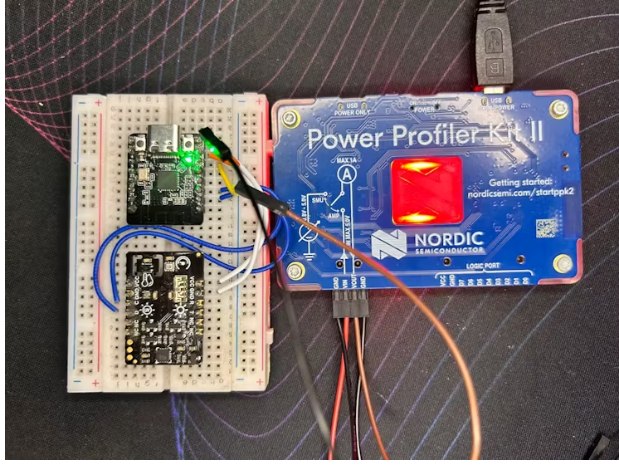

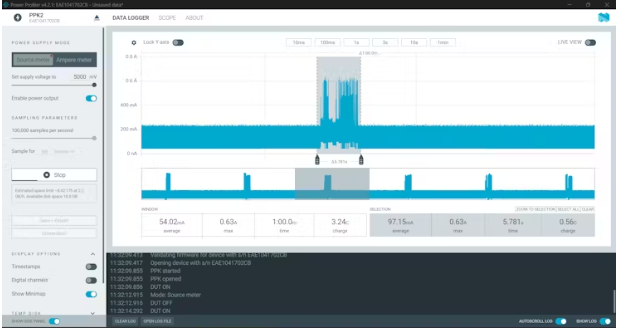

這是設備連接到網絡并將數據發送到云時的功耗。

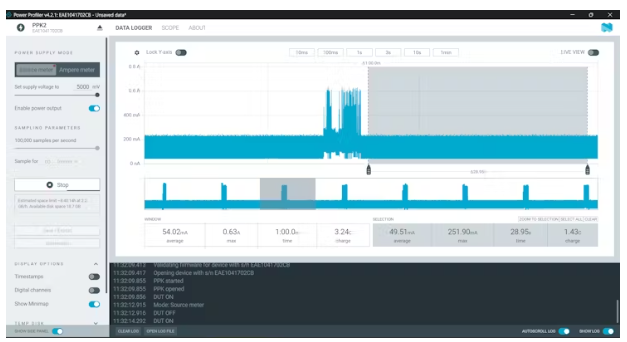

最大功耗約為0.7A，持續6秒。然后通過關閉Wi-Fi進入睡眠模式。

在Qubitro上創建儀表板

要在Qubitro上創建儀表板并可視化傳感器數據，請遵循以下步驟：

導航到dashboard：在Qubitro門戶中，轉到dashboard選項卡。

創建一個新的儀表盤：點擊“新建儀表盤”并給它一個名字。

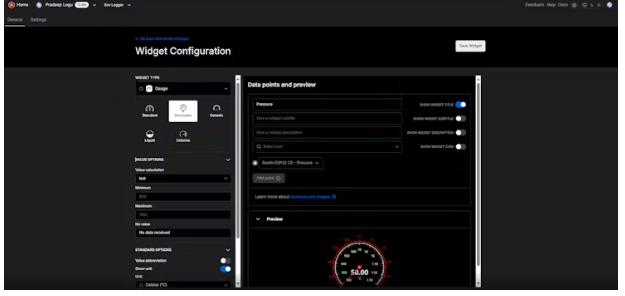

Add Widgets：選擇小部件并添加數據源。

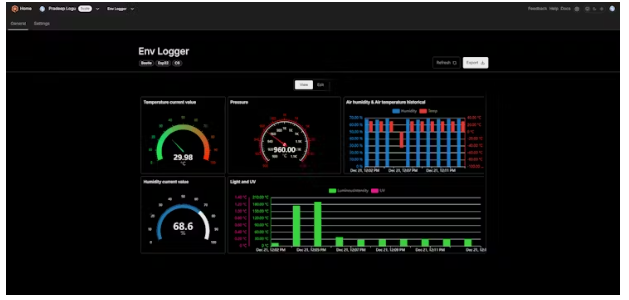

這是最后一個儀表盤。

結論:

您將成功使用DFRobot Beetle ESP32-C6， DFRobot的多功能環境傳感器和Qubitro物聯網平臺構建低功耗環境記錄儀。利用ESP32-C6的深度睡眠功能確保了最小的功耗，使其成為電池供電應用的完美選擇。這種設置不僅提供了有效的環境監測，還展示了將先進的物聯網技術集成到可持續和可擴展的解決方案中的潛力。
