如何設計一個基于微控制器的三通道LED驅動器
LEDS提供了一種與傳統照明形式不相匹配的靈活性和效率組合,并且正在建筑和舞臺照明應用中被采用,因?yàn)樗鼈儚男⌒桶b中發出高度可靠、持久的光。然而,每個照明應用都是獨一無二的,因?yàn)槊總€營銷部門都在不同的功能中找到價值。
設計師們不再依靠專門的集成電路來實現LED的綜合控制,而是轉向可編程的混合信號微控制器,這些微控制器集成了必要的外圍設備,包括脈沖寬度調制器、通信接口、放大器、比較器和數據轉換器。
復雜的功能,如可調光的巴克轉換器,通過結合上面描述的一些外圍設備是可以控制的。用于快速驅動應用的巴克轉換器被要求成為當前模式調節器,因?yàn)長ED是當前模式設備。LEDVI(電壓對電流)曲線顯示,向前的微小變化?電壓 會對電流產生指數效應。因此,在任何?司機 環行 代表著潮流。
此外,由于發光二極管的顏色和強度被制造商定在特定的前置電流水平上,所以使用恒流。這些屬性非常重要,因?yàn)樗鼈儽挥米骶S持與整體系統規范一致性的值。
一種典型的LED系統, 圖1 ,將有一個通信接口,不同顏色的LED,每個顏色代表一個通道,某種智能,和一個恒流驅動器為每個通道。

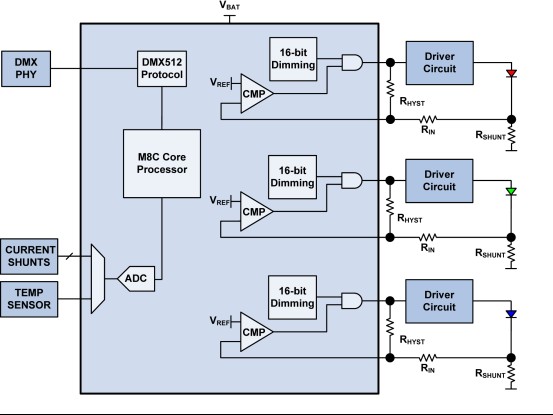

圖1:系統框圖
通信接口可以是從標準照明協議,如DMX512或達利,到之比或無線USB。智能是由一個內置模擬數字轉換器(ADC)和激光縮小外圍設備的單片機提供的。ADC監控系統的變量,如溫度、LED電流和色彩混合任務。驅動器為通道中的每一個LED提供恒流.驅動程序的復雜性和質量決定了驅動程序的價格。
磁滯控制器
將LED驅動器集成到微控制器中,可以減小整個系統解決方案的尺寸。然而,目前很少有現成的設備可以將開關的大功率部件包括在一起。?電力供應 (SMPS)具有單片機的智能?;蛘?使用可編程混合信號資源,將SMPS的反饋和控制電路納入單片機。標準作業程序?拓?fù)鋵W(xué) 對于這樣的設計,使用了一種電流模式控制的滯滯式轉換結構,如 圖2 .
圖2:磁滯控制器
在啟動時,通過電感器的電流增加,直到比較器正輸入的電壓大于比較器負輸入的電壓。之后,轉換器充當自由運行的振蕩器,電流在兩級之間充電和放電,如圖所示: 圖3 .

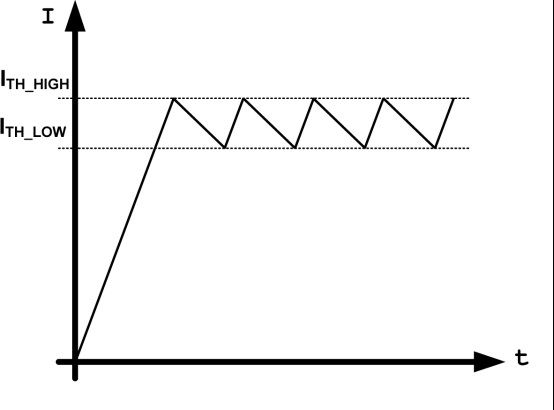

圖3:理想的LED電流波形

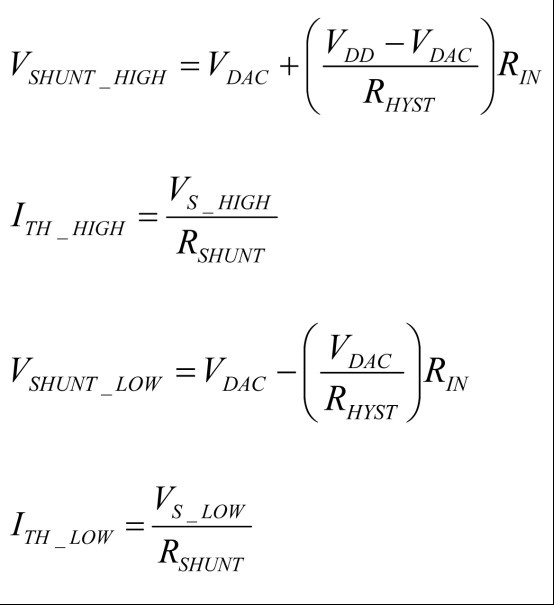

我的水平 高的 我也是 第 低由分流電阻設置,兩個反饋電阻R 在…中 和R 海斯特 ,并使用下面的公式輸出電壓。你可以看到選擇更大的R 海斯特 數值導致高閾值和低閾值之間的差異較小。
充電階段( 圖4A 當pfet打開,電感器開始充電時啟動。比較器通過測量分流電壓來監測電感電流。排放階段( 圖4B 當起點一開始 高的 已到達。
圖4:巴克變換器的充電和放電階段
在放電階段,電流通過自由旋轉二極管,保護電路組件不受感應回彈,并保持LED上。當LED中的電流穿過I值時,充電階段再次啟動。 低的 .
轉換器在充電階段啟動,直到電感電流達到Ith_高閾值。到達這個閾值所需的時間叫做上升時間,T 起來 ,并取決于輸入電壓及電感值:
在哪里 F 是串LED的正電壓。
由于電感在上述方程的分子中,上升時間與電感值成正比。短上升時間對于調光很重要,因?yàn)樾∶}沖寬度允許使用高分辨率調制器,但這并不是使用小電感值的唯一原因。小價值電感,具有可比較的額定電流,在物理上較小和便宜的大價值電感,因?yàn)樗麄兛梢蕴幚砀嗟碾娏髟谕瑯哟笮〉陌b與大價值電感。
