1.1 S3C2440及TMS320F28015簡介

Samsung公司的處理器S3C2440是內部集成了ARM公司ARM920T處理器內核的32位微控制器，資源豐富，帶獨立的16 KB的指令Cache和16 KB數據Cache，最高主頻可達400 MHz.它擁有130個通用I/O、24個外部中斷源以及豐富的外部接口能實現各種功能，包括支持多主功能的I2C總線接口、3路URAT、2路SPI、攝像頭接口等。

1.2 I2C總線接口

I2C總線是一種用于IC器件之間連接的串行總線，采用SDA(數據線)和SCL(時鐘線)兩線連接每個帶有I2C總線接口的器件或模塊。串行的8位雙向數據傳輸率在標準模式下可達100 kb/s，快速模式下可達400 kb/s.多個微控制器可以通過I2C總線接口非常方便地連接在一起構成系統，并根據地址識別每個器件。這種總線結構的連線和連接引腳少，器件間總線簡單，結構緊湊。因此其構成系統的成本較低，并且在總線上增加器件不會影響系統的正常工作，所有的I2C總線器件共用一套總線，因此其系統修改和可擴展性好。

總線必須由主機(通常為微控制器)控制，主機產生串行時鐘( SCL) 控制總線的數據傳輸，并產生起始和停止條件。SDA 線上的數據狀態僅在SCL為低電平的期間才能改變，SCL為高電平的期間，SDA 狀態的改變被用來表示起始和停止條件。I2C總線起始和停止時序如圖1所示。

圖1 I2C總線起始和停止時序

1.3 硬件電路

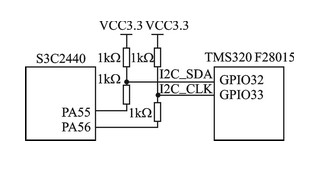

S3C2440和F28015自身均集成了I2C總線模塊，支持多主設備I2C總線串行接口，可以方便地掛接到I2C總線上。因此，兩者之間的I2C總線接口電路的設計變得十分簡單，只要將兩者的對應引腳I2C_CLK(對應I2C總線中的SCL線)和I2C_SDA(對應I2C總線中的DATA線)連接起來即可。S3C2440和TMS320F28015的硬件接口電路如圖2所示。

圖2 S3C2440和TMS320F28015的硬件接口

電路S3C2440的PA55和PA56引腳分別對應I2C_SDA和I2C_CLK，而F28015的GPIO32和GPIO33也可以分別復用為I2C_SDA和I2C_CLK.考慮到阻抗不匹配等因素會影響總線數據傳輸效果，因此在將兩塊芯片的I2C_DATA和I2C_CLK引腳直連時，在直連線路上各串聯一個小電阻。

I2C_SDA和I2C_CLK是雙向電路，必須都通過一個電流源或上拉電阻連接到正電源電壓上。由于S3C2440和F28015的輸出高電平均為3.3 V，所以在硬件設計時將I2C_SDA和I2C_CLK總線通過上拉電阻連接到了3.3 V的VCC電源上。

2 ARM和DSP通信軟件設計

運行Linux操作系統的ARM微控制器作為主控制器，在數據管理及多任務調度等方面有顯著優勢，可以很好地組織外圍器件采集的數據;主要實現對系統的整體控制，并通過總線設備驅動程序控制I2C總線模塊，通過主機尋址實現向I2C總線上掛載的下層DSP的數據收發。為保證數據通信的實時性，F(xiàn)28015通過中斷響應的方式實現數據接收和發送。

2.1 ARM9平臺的嵌入式Linux的I2C總線驅動設計

2.1.1 I2C總線讀寫時序

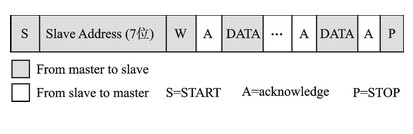

ARM9微控制器作為主機向從機DSP寫數據，首先向從機發送啟動信號，然后發送7位從機地址和1位寫標志位，再等待從機的應答信號。在收到應答信號后，主機發送數據給從機，再次等待應答信號。當主機收到應答信號之后再次發送數據。之后，主機等待從機的應答信號，如此直到數據發送完成，主機發送停止信號。I2C總線寫數據幀格式如圖3所示。

圖3 I2C總線寫數據幀格式

主模式下讀數據，是指每次從指定的位置讀取一個或多個字節數據。主機首先向從機發送啟動信號，然后發送 7位從機地址和1位讀標志位，等待從機應答。當收到從機的應答信號后，主機準備接收從機發送的數據，接收完成后發送一個應答信號，如此直到數據接收完成，主機發送一個停止信號。圖4為I2C總線讀數據幀格式。

圖4 I2C總線讀數據幀格式

2.1.2 Linux下I2C總線驅動程序概述

Linux系統的I2C總線驅動采用體系化結構設計，包括I2C總線適配器驅動和I2C總線設備驅動?？偩€驅動實現對I2C總線適配器(S3C2440的I2C總線模塊)的控制，設備驅動實現對具體設備(F28015的I2C總線模塊)的讀寫控制。圖5為總體驅動框架，可以分為三個層次：

① I2C框架。內核中i2c.h和i2ccore.c為I2C總線框架的主體，提供了核心數據結構的定義、I2C總線適配器驅動和設備驅動的注冊、注銷管理、I2C總線通信方法上層的、與具體適配器無關的代碼、檢測設備地址的上層代碼等。i2cdev.c用于創建I2C總線適配器的設備節點，提供I2C總線設備訪問方法等。

② I2C總線適配器驅動。定義描述具體I2C總線適配器的數據結構，實現在具體I2C總線適配器上的I2C總線通信方法。

③ I2C總線設備驅動。定義描述具體設備的數據結構，借助I2C總線框架的相關函數實現設備的注冊，并為用戶提供上層應用程序編程接口。

圖5 總體驅動框架

Linux的I2C總線驅動框架中的主要數據結構包括： i2c_driver、i2c_client、i2c_adapter和 i2c_algorithm，它們被定義在內核中的i2c. h頭文件中。i2c_adapter對應于物理上的一個適配器，而i2c_algorithm對應一套通信方法，用來為適配器提供通信函數。i2c_algorithm中的關鍵函數master_xfer()用于產生I2C總線訪問周期需要的信號，以i2c_msg(即I2C總線消息)為單位。該結構體原型如下：

struct i2c_msg{

_ _u16 addr;/*設備地址*/

_ _u16 flags;/*標志*/

_ _u16 len;/*消息長度*/

_ _u8 *buf;/*消息數據*/

};

i2c_driver對應一套驅動方法，是用于輔助作用的數據結構。i2c_client對應于真實的物理設備，每個I2C總線設備都需要一個i2c_client來描述。i2c_adapter和i2c_client的關系與I2C總線硬件體系中適配器和設備關系一致，即i2c_client依附于i2c_adapter.

圖6 設備驅動模塊加載流程

在Linux內核源代碼中drivers目錄下的i2c_dev.c文件，是通用的I2C總線設備驅動文件，為應用程序提供open()、write()、read )、ioctl()和close()等操作接口來訪問設備。應用層可以借用這些接口訪問掛接在適配器上的I2C總線設備的存儲空間或寄存器，并控制I2C總線設備的工作方式。

2.1.3 S3C2440的I2C總線驅動

設備驅動S3C2440內部的I2C總線控制器通過4個寄存器實現對通信的控制，分別是I2C控制寄存器(I2CCON)、I2C狀態寄存器(I2CSTAT)、I2C收發數據移位寄存器(I2CDS)、I2C地址寄存器(I2CADD)。

按照Linux中I2C總線框架要求，S3C2440的I2C總線驅動設計主要完成以下工作：設計i2c_adapter_s3c_init()模板加載函數和對應于i2c_adapter_s3c_exit()模板卸載函數;設計i2c_adapter_s3c_xfer()模板S3C2440適配器通信方法函數。

i2c_adapter_s3c_init()通過注冊s3c2440_i2c_driver結構體實現總線驅動的平臺注冊，s3c2440_i2c_driver結構體包含了具體適配器的probe()函數、remove()函數、resume()函數指針等信息。代碼如下：

static int _ _init i2c_adap_s3c_init(){

int ret;

ret=platform_driver_regisiter(&s3c2440_i2c_driver);//注冊platform_driver結構體

if(ret==0){//注冊失敗

ret=platform_driver_regisiter(&s3c2440_i2c_driver);

if(ret)

platform_driver_unregisiter (&s3c2440_i2c_driver);

}

return ret;

}

static struct platform_driver s3c2440_i2c_driver={

.probe=s3c24xx_i2c_probe，

.remove=s3c24xx_i2c_remove，

.resume=s3c24xx_i2c_resume，

.driver={

.owner=THIS MODULE，

.name=“s3c2440i2c”，

}，

} ;

完成了S3C2440的I2C總線適配器驅動注冊后，就可以將具體設備驅動注冊到該總線平臺上，實現I2C總線數據通信。i2c_dev.c文件是內核源碼提供的通用I2C總線設備驅動文件，針對每個I2C總線適配器生成一個主設備號為89的設備文件，設備驅動模塊加載流程如圖6所示。完成加載后，驅動提供i2cdev_read()、i2cdev_write()、i2cdev_ioctl()函數來對應用戶空間的read()、write()、ioctl()函數，供用戶使用。用戶通過這些接口函數實現I2C總線數據的讀寫功能。

2.2 DSP數據接收中斷程序設計

圖7 I2C總線中斷服務程序流程

通過配置F28015的I2C模塊寄存器，設置I2C模塊為從工作方式，同時利用I2C總線中斷響應程序實現對總線上數據的接收和發送，進而完成數據通信。F28015產生了I2C總線中斷后，就執行中斷服務程序，圖7為I2C總線中斷服務程序流程。

中斷服務程序通過查詢狀態寄存器(I2CSTR)標志位，得出中斷類型碼，然后調用相應的子程序，完成數據接收發送。代碼如下：

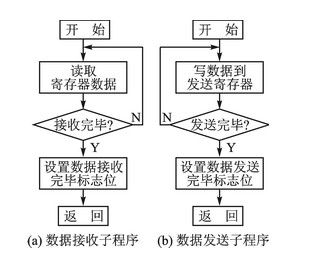

圖8 數據接收和發送子程序

3 測試結果

通過NFS文件系統將編譯成模塊的I2C的總線驅動和設備驅動加載到運行Linux操作系統的S3C2440平臺上(先加載總線驅動)，再將F28015的測試程序燒寫到RAM中。運行F28015等待I2C總線上的數據，再執行Linux系統中的I2C總線測試程序。測試結果顯示，芯片通過I2C總線接口完成了數據通信，具有良好的實時性和可靠性。
