基礎知識

這是從上一個項目構建的：

TangNano 9K控制多個LED目標--part 1

NeoPixel

網絡上有很多關于NeoPixel計時的信息，重點是如何使用Verilog實現計時。

Tang9K Nano將被配置為使用內部鎖相環產生120Mhz時鐘。這個時鐘將用于創建為新像素生成1和0所需的適當時間。

sendPx。v文件生成一個NeoPixel的序列，數據長度為32位。新像素有紅、綠、藍、白四種顏色。Verilog代碼只創建計時，由python腳本neoTester.py來填充適當?shù)念伾幋a。

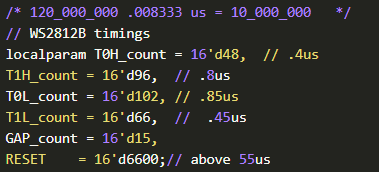

創建了一個基于120Mhz的定時常數，以產生一個T0_H 48計數運行在120Mhz產生a.4us。

sendPx。v使用AXIS接口，生成一個neoPX的時序。wb_neoPx。V是許愿界面。

布線

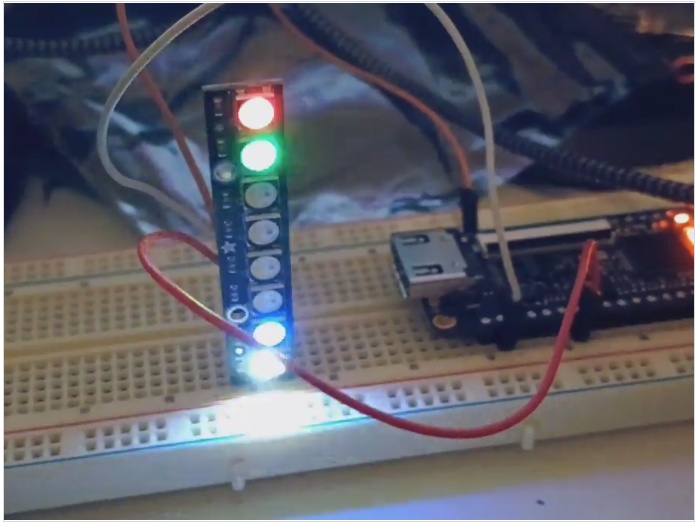

Tang9K Nano在引腳48上有5v電壓。這是連接到NeoPx 5v引腳。DI，連接引腳57。有關詳細信息，請參閱pin文件。并連接接地引腳。

Python

有一個neoTester.py。這將命令發送到Wishbone neoPixel外設。
