激光二極管包括單異質結(SH)、雙異質結(DH)和量子阱(QW)激光二極管。量子阱激光二極管具有閾值電流低，輸出功率高的優點，是市場應用的主流產品。同激光器相比，激光二極管具有效率高、體積小、壽命長的優點，但其輸出功率小(一般小于2mW)，線性差、單色性不太好，使其在有線電視系統中的應用受到很大限制，不能傳輸多頻道，高性能模擬信號。在雙向光接收機的回傳模塊中，上行發射一般都采用量子阱激光二極管作為光源。

一是處于高能態的粒子自發向低能態躍遷，稱之為自發輻射;二是處于高能態的粒子在外來光的激發下向低能態躍遷，稱之為受激輻射;三是處于低能態的粒子吸收外來光的能量向高能態躍遷稱之為受激吸收。

即使是兩個同時從某一高能態向低能態躍遷的粒子，它們發出光的相位、偏振狀態、發射方向也可能不同，但受激輻射就不同，當位于高能態的粒子在外來光子的激發下向低能態躍遷，發出在頻率、相位、偏振狀態等方面與外來光子完全相同的光。在激光器中，發生的輻射就是受激輻射，它發出的激光在頻率、相位、偏振狀態等方面完全一樣。任何的受激發光系統，即有受激輻射，也有受激吸收，只有受激輻射占優勢，才能把外來光放大而發出激光。而一般光源中都是受激吸收占優勢，只有粒子的平衡態被打破，使高能態的粒子數大于低能態的粒子數(這樣情況稱為粒子數反轉)，才能發出激光。

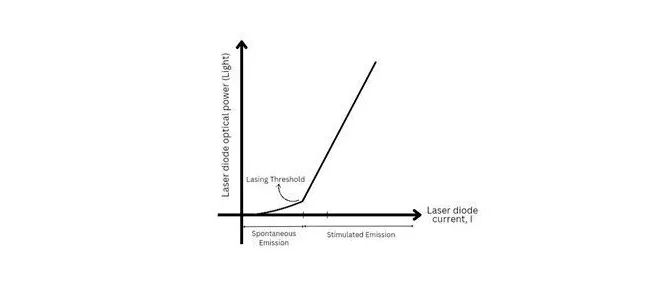

產生激光的三個條件是：實現粒子數反轉、滿足閾值條件和諧振條件。產生光的受激發射的首要條件是粒子數反轉，在半導體中就是要把價帶內的電子抽運到導帶。為了獲得粒子數反轉，通常采用重?fù)诫s的P型和N型材料構成PN結，這樣，在外加電壓作用下，在結區附近就出現了粒子數反轉—在高費米能級EFC以下導帶中貯存著電子，而在低費米能級EFV以上的價帶中貯存著空穴。實現粒子數反轉是產生激光的必要條件，但不是充分條件。要產生激光，還要有損耗極小的諧振腔，諧振腔的主要部分是兩個互相平行的反射鏡，激活物質所發出的受激輻射光在兩個反射鏡之間來回反射，不斷引起新的受激輻射，使其不斷被放大。只有受激輻射放大的增益大于激光器內的各種損耗，即滿足一定的閾值條件：P1P2exp(2G - 2A) ≥ 1(P1、P2是兩個反射鏡的反射率，G是激活介質的增益系數，A是介質的損耗系數，exp為常數)，才能輸出穩定的激光，另一方面，激光在諧振腔內來回反射，只有這些光束兩兩之間在輸出端的相位差Δф =2qπ q=1、2、3、4。時，才能在輸出端產生加強干涉，輸出穩定激光。設諧振腔的長度為L，激活介質的折射率為N，則Δф=(2π/λ)2NL=4πN(Lf/c)=2qπ，上式可化為f=qc/2NL該式稱為諧振條件，它表明諧振腔長度L和折射率N確定以后，只有某些特定頻率的光才能形成光振蕩，輸出穩定的激光。這說明諧振腔對輸出的激光有一定的選頻作用。

一、激光二極管的原理

激光二極管基于受激輻射發光，能發射出直徑微小、高度定向和相干性強的光束。1962年，科學家Robert N. Hall和Nick Holonyak Jr.成功發明了激光二極管。得益于在活性區的電流“注入”，這些設備實現了“激光”條件，并成功輻射出光子。激光二極管符號表示中有別于普通PN結二極管的地方在于它包含了一個未摻雜的本征活性區域。

二、激光二極管的結構和工作原理

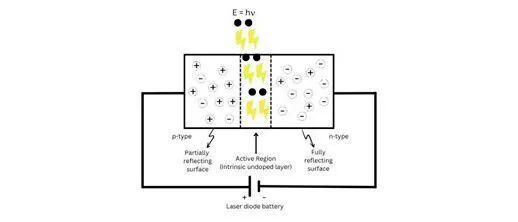

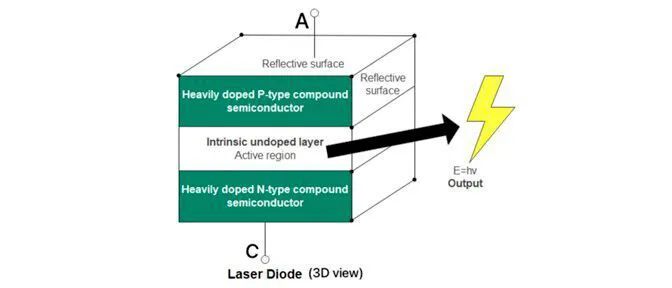

激光二極管的工作原理依賴其內部的PIN結構——兩端分別是P型與N型半導體，中間是未摻雜的本征半導體。當正向偏壓時，電子和空穴被注入活性區，電子從導電帶跳至價帶與空穴復合，釋放出光子。

這個過程涉及三種輻射機制：吸收、自發發射和受激發射。自發發射是自然復合產生的發光，而受激發射則是電子在光子作用下從更高能級躍遷至更低能級時產生的，每個入射光子能誘導出兩個同相位、同波長的光子。

三、激光二極管的應用

激光二極管廣泛應用于電力電子領域。在光電場景如激光打印、光盤讀寫、光纖通信以及自動化傳感器中起著不可或缺的作用。此外，它們在電力器件控制(如IGBT與MOSFET的驅動電路)、EDS及無掩膜光刻等半導體制造技術中發揮著關鍵性能。

四、優勢與不足

激光二極管提供了810至1064納米波長范圍的豐富選擇，同時具備快速響應、高量子效率等多項優勢。盡管激光二極管存在對溫度和光反饋敏感、高增益電流下帶隙收縮以及與LED相比成本較高等局限，但其整體性能令其在高精度應用中顯著優于LED。

五、激光二極管與LED的區別

不同于LED依靠自發發射，激光二極管通過電流和電壓引發受激發射，產生的光輸出既均勻又相干。在激光二極管的輔助下，實現了精細控制的光學應用，而LED則適用于一般照明及指示裝置。

通過對激光二極管的技術深入分析可知，它在現代電力電子和通信領域中的作用日益重要。雖然激光二極管的成本相對高昂，但在高端精密的應用中，其性能優勢明顯，預計在未來的光電子行業中將持續發揮巨大潛力。
