本安電源有“ia”和“ib”兩個等級。在本文中介紹的本安電源是井下常用的“ia”等級，也就是說在一個故障，一套保護電路損壞的情況下也能繼續工作。

隨著科學技術的發展，煤礦井下作業環境中使用自動化設備的程度越來越高，各種檢測儀表大量涌現，致使本安電源在礦井中的使用越來越頻繁,同時對其參數要求和使用要求也越來越高。目前在煤礦井下本安電源已經是一個不可替代的安全供電設備。通常情況下，煤礦井下存在瓦斯等爆炸性氣體，各種儀表都要求本安設計，但是在供電過程中，也需要本安電源來供電，以達到安全要求。這就要求本安電源在設計過程中一定要考慮到電路中電壓、電流以及功率等情況，某些特殊應用還需要考慮到保護的速度等情況，作好充分的保護工作，以防止過壓或過流以及保護不及時而產生井下瓦斯氣體爆炸等情況，造成不必要的人員和財產損失[5]。

本質安全型電源即本安電源,由于它通常有一個隔爆外殼，所以也叫做隔爆兼本安電源。在中國防爆國標和煤礦行業標準中對本安輸出特點有詳細規定。主要有：(1)輸出的電壓電流不能點燃周圍的可燃氣體;(2)本安與非本安之間必須有可靠的隔離[2];(3)輸出保護必須采用雙重保護機制[3];(4)有后備電源的要求采用安全系數高的環保型鎳氫或磷酸鐵鋰電池,并同時滿足GB3836.4-2010中第10條和MT/T1051-2007《礦燈用鋰離子蓄電池》的安全規定[4]。上述這些要求同時也給設計本安電源提供了努力的方向。

1 本安電源的組成及工作原理

1.1 電源

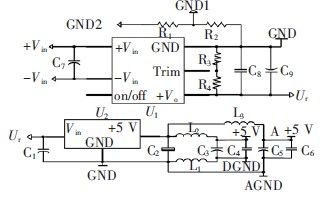

本系統中本安電源的輸入+Vin、-Vin為48 V直流電源，經過DC/DC電源轉換模塊(U1)輸出12 V直流電，U2是7805 穩壓模塊， 把12 V 直流電穩壓輸出5 V 電壓為比較器提供電源。圖1 中R1是第1級過流保護采樣電阻，R2是第2 級過流保護采樣電阻， 采樣電阻把電流值轉換為電壓值GND1、GND2以便使用STM32進行過流監控。

圖1 工作原理

1.2 主回路

由于本系統是基于STM32 的本安電源的監控，圖2 是主回路， 圖中UrU1、UrU2和UrUrout

是采樣電壓，STM32 通過監控這3 個電壓值就可以確定本安電源是否過壓。當BH1是低電平的時候Q4不導通、Q3截止，那么本安電源就沒有輸出;當BH1是高電平的時候Q4、Q3導通，Q1、Q2

也導通。由于Q1、Q2導通UrU2上就有采樣電壓，BH2的電平高低決定R24上的電壓是否為零。所以，只有當BH1和BH2同時為高電平的時候本安電源才有輸出，其中任何一個是低電平本安電源就進入保護狀態，這就是主回路的雙重保護。

圖2 主回路

1.3 保護電路

本系統中的保護電路有過流保護和過壓保護及其恢復電路。此系統是“ia”等級的本安電源，所有保護電路都有2 級， 本文只介紹其中的1 級。第2級和第1 級的電路是相同的。

(1)過流保護

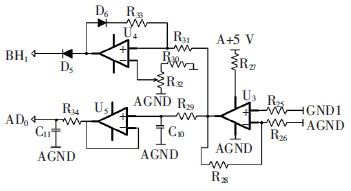

圖1 中的采樣電阻把電流值轉換為電壓值GND1、GND2.圖3 中調節變阻器R32設定過流保護

值為800 mA,采樣電壓GND1 通過U3放大，然后通過比較器U4和設定的電壓值相比較控制BH1.當GND1 大于設定值時，比較器輸出為低電平，本安電源沒有輸出。同時放大后的GND1 經過電壓跟隨器U5連接到STM32 的AD 轉換管腳，以便對其進行軟件監控。第2 級過流保護同理。

圖3 過流保護

(2)過壓保護及其恢復電路

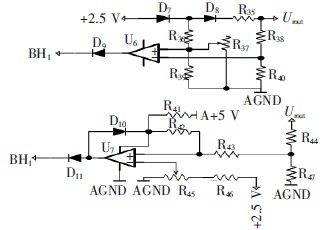

調節圖4 中的變阻器R5設定過壓保護值為12.5 V,本安電源的輸出Urout經過R44、R47的分壓通

過U7和設定值相比較。當分壓值大于設定值時，BH1 輸出為低電平，本安電源輸出為零。調節R37使得本安電源輸出為零時U6的反向輸入端電壓大于同向輸入端的電壓。當Urout=0 時，D7、D8導通，比較器的輸出BH1為高電平， 那么本安電源有輸出，如果Urout仍然大于保護值，U7

輸出BH1為零，D7、D8導通U6輸出BH1為高電平， 如此反復直到本安電源輸出在正常范圍內。第2 級過壓保護及其恢復電路同理。

圖4 過壓保護

2 軟件保護

圖2 的主回路中有BPC1 和BPC2 這2 個管腳和STM32 普通的GPIO 管腳相連。圖3 中的AD0

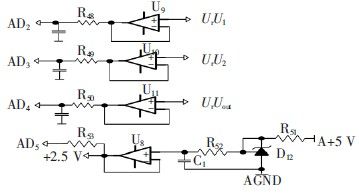

管腳是第1 級過流保護的監視管腳，AD1是第2 級過流保護的監視管腳。圖5 中的AD2、AD3、AD4、AD5是過壓監控管腳。它們分別連接到STM32 的AD 轉換管腳，經過AD 轉換后，判斷本安電源是否過壓、過流然后控制主回路中得BPC1、BPC2 兩個管腳，確保本安電源工作在安全范圍。

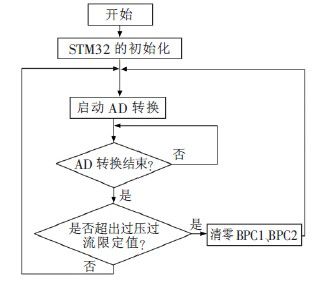

圖6 是軟件保護的程序流程圖， 因為AD 轉換是多路的，所以在數據傳輸?shù)臅r候采用DMA 傳輸，在STM32 初始化的過程中除了包括系統時鐘RCC、通用輸入輸出端口GPIO、嵌套向量中斷控制器、定時器、串口、AD 轉換的初始化，也要包括DMA傳輸?shù)某跏蓟?。完成初始化后啟動AD 轉換，把轉換結果進行相應的處理后判斷是否超出過壓過流限定值， 如果超過就清零BPC1、BPC2, 當軟件保護把BPC1、BPC2 置零后，恢復只能由硬件電路來完成。

圖5 軟件保護

圖6 軟件保護流程圖

從軟件和硬件2 個方面介紹了本安電源，硬件方面介紹主回路、過流保護、過壓保護及其恢復

電路的工作原理， 軟件方面主要是通過STM32 進行控制的，可以加上通信模塊ADM2483,通過串口把AD 采集的結果通過MODBUS 通信傳到上位機，可以實時地觀察到本安電源的輸出情況，同時可以充分利用芯片的管腳。測試該本安電源工作正常，保護及時，作為傳感器，彎道報警器的工作電源。

通過空氣自然對流的方式將熱量從電源模塊外殼和暴露表面?zhèn)髦量諝庵?，如果電源模塊與PCB之間有間隙，也會通過其中的溝道傳到周圍環境中;

通過輻射由模塊的暴露外殼輻射到周圍物體表面或從模塊的底部輻射到PCB板;

通過傳導方式經模塊管腳傳到PCB板上。

許多應用系統中，即使加裝了散熱片，電源的工作條件也得不到很好的改善。在這種散熱比較困難的系統中應用，需通過加強制性散熱器風扇作為主要的散熱方式。

風扇安裝的一般指導原則是，形狀較長電源模塊，風扇吹風方向應該是水平的，溝道內的風扇吹風方向應該是垂直的以便于形成“煙囪效應”而有利于散熱。另外還可在風扇與模塊之間涂一層導熱脂或其他導熱填充材料，使風扇與模塊電源外殼(或電源金屬基板)之間的結合緊密以減少熱阻，但不要因過緊而造成模塊電源外殼(或電源金屬基板)變形。

在高海拔條件下，因空氣稀薄及大氣壓強的影響，系統本身的散熱相對較差，為降低系統溫升，必須采用強制性散熱或者降額使用。
