各種應用中不斷提高系統效率和功率密度的趨勢導致了更高的直流系統電壓。然而，傳統的電路保護解決方案不足以有效保護這些高壓配電系統，同時保持高可靠性和安全性。

固態斷路器 (SSCB) 和電熔斷器由于其眾多優點，特別是低允通電流和能量，現已被集成到設計中。此外，基于碳化硅的固態解決方案與直流熔斷器的比較表明，允通電流和能量顯著降低，電弧和電弧閃光的危險也減少。

固態解決方案的優點

高壓配電系統通常從電網、儲能系統 (ESS)或可再生能源等來源接收電力。這些系統通常包括電力電子轉換器，可有效地將輸入功率轉換為下游負載的穩壓直流總線電壓。這些系統中的布線范圍從幾米到幾千米，會引入寄生線路和總線電感，從而影響電路保護器件的性能。

固態解決方案提供了優于傳統接觸器和繼電器的快速響應時間，傳統接觸器和繼電器由于負載斷開期間系統電感引起的電弧而存在可靠性問題。電弧會降低接觸器部件的性能，從而顯著縮短其使用壽命。

圖 1 顯示了在負載下斷開 400V 直流系統相關的飛弧時間。固態解決方案可以在微秒內中斷高短路電流，比傳統解決方案中形成小電弧所需的最短時間快得多( 4 ms，如圖 1 所示的情況)。

圖 1：400V DC 斷開后電弧形成

在高壓應用中，安全至關重要。例如，在使用高壓鋰電池的系統(例如 ESS 和EV)中，放電和電弧會帶來重大的安全風險。這些可能會引發熱失控事件，這是危險的并且可能是災難性的。快速響應電路中斷裝置可以將短路電流限制在幾百安培，大大減少維持電弧閃光事件所需的高電弧電流，從而增強系統安全性。

測試設置

為了評估短路性能，設置了適當?shù)碾娐?更多詳細信息請參閱參考資料)。它由高壓直流電源、線路阻抗網絡、總線阻抗網絡、被測設備(DUT)和機電繼電器組成。這些組件模擬直流電源和下游配電系統之間的阻抗。高壓差分電壓探頭和羅氏線圈分別測量線路電壓、母線電壓和短路電流。測試電路中存儲的能量經計算為 113.4 J。

DUT 可在傳統保險絲和 SSCB 原型之間互換。

一旦電容器 C LINE和 C BUS在測試開始時充電至 450 V，就從測試電路上拔下直流電源。當 DUT 配備典型的保險絲時，繼電器觸點閉合以提供短路連接。當 DUT 是 E-Fuse 板時，繼電器會被繞過，因?yàn)槭褂猛ㄟ^(guò)本地互連網絡 (LIN) 傳輸?shù)拇忻罴せ罾^電器以創建短路。

該研究在模擬高壓直流系統中比較了這兩種類型的設備。該實驗測量了模擬故障期間的清除時間、峰值電流、電壓暫降和允通能量等因素。

保險絲測試與模擬

使用帶有傳統 20A 快速熔斷保險絲的測試設置，短路測試結果(圖 2)顯示清除時間為 276 μs，峰值總線電流為 3,590 A。電容完全放電，產生負電壓(總線電壓降至 –110 V)線路和總線電壓節點上，這是由于測試前電源斷開造成的偽影。峰值功率達到963kW，能量為85.4J。

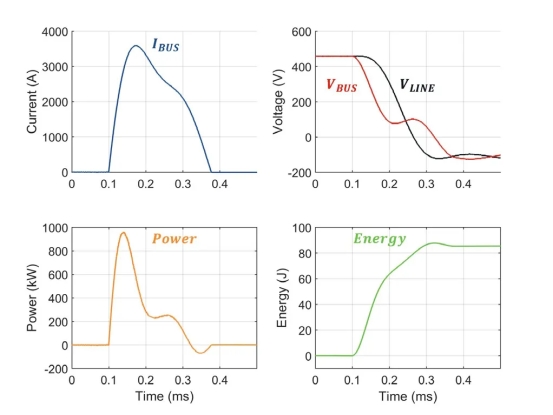

圖 2：對傳統 20A 快速熔斷器進行的短路測試結果

使用 MPLAB Mindi 模擬模擬器開發的基于 SPICE 的模型對測試電路進行了仿真。該模型與物理系統緊密結合，可以評估線路電感對總線電壓暫降持續時間和量的影響。仿真結果表明，隨著線路電感的增加，母線電壓下降更加明顯，影響系統穩定性。

E-Fuse測試和模擬

Microchip輔助 E-Fuse 演示板采用 400V、30A 型號，使用 0.8 μH 和 5 μH 的總線電感進行了測試。如圖 3 所示，該板具有兩個并聯的15mΩ 700V SiC MOSFET 。

值得注意的是，E-Fuse 板與設計為一次性使用的傳統保險絲不同，可以在檢測到過流后重置。這提供了多個優點，例如能夠在多種操作條件下分析和描述單個設備。

該板包含一個工作電壓為 12V 的低壓區域，該區域是電氣隔離的，并向高壓區域中的監控、控制和驅動電路傳輸偏置電源。跳閘曲線可使用 LIN 進行調整，并由基于硬件的短路監視器組成，可配置為 33 A 的電流閾值分辨率。

測試結果顯示，清除時間分別為 672 μs 和 6.3 μs，峰值總線電流分別為 216 A 和 287 A。總線電壓跌落最小，表明 E-Fuse 能夠有效中斷電流。

使用不同過流閾值進行的進一步測試顯示，峰值允通電流范圍為 45 A 至 287 A，大多數測量中總線電壓跌落至 1 V 以下，峰值功率為 20 kW 至 129 kW，允通能量為 28 mJ 至 406 mJ。

與傳統保險絲相比，E-Fuse表現出卓越的性能，峰值電流和能量顯著降低，提高了安全性和可靠性。

調查表明 SSCB 是比傳統保險絲更有效的解決方案。與保險絲和接觸器不同，SSCB 利用半導體以電子方式中斷電流。這消除了電弧并提供了更快的響應時間，限制了故障事件期間流過的電流量。
