因為摩爾定律的失效，半導體行業過去多年正在尋找提升芯片性能的方法，而Chiplet正在成為幾乎所有巨頭的共同目標。然而，因為Chiplet的理念是將芯片的不同功能模塊變成一個die，如何保證這些die能夠更通用地連接到一起就成為了行業的頭等大事。

于是，UCIe（ Universal Chiplet Interconnect Express ）便順勢成立。據介紹，UCIe是一種開放的行業架構標準，可在不同chiplet之間提供die-to-die之間的接口，解決物理芯片間 I/O 層、芯片間協議和軟件堆棧問題。

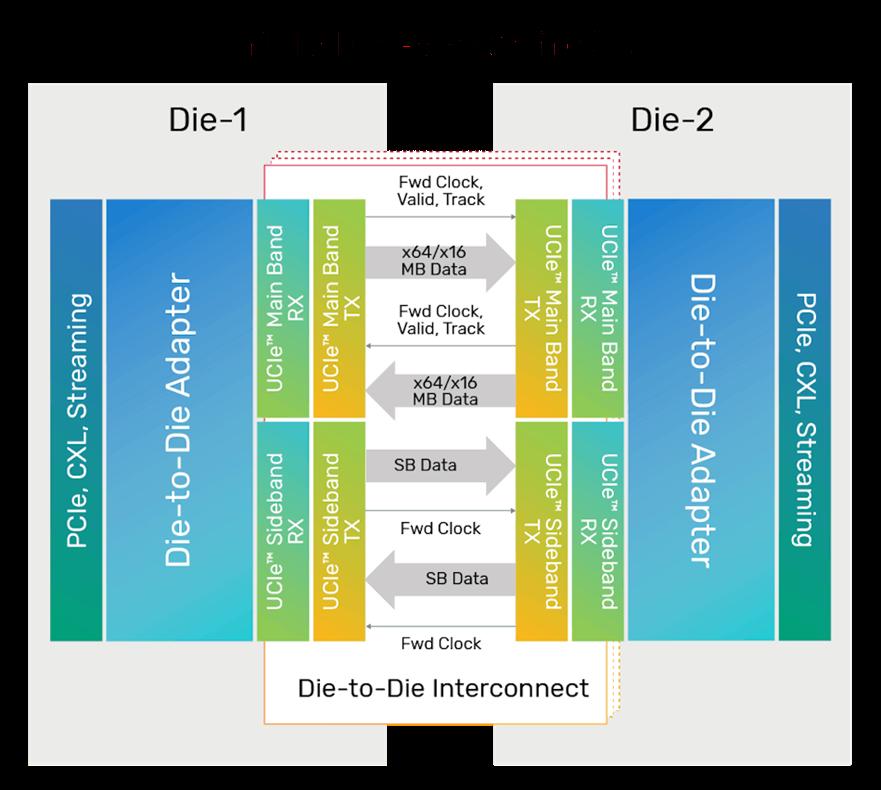

UCIe為die提供了標準接口

（source：Cadence）

而繼之前的UCIe 1.0和UCIe 1.1之后，新的UCIe 2.0標準正式發布。而關于新標準的描述，可以參考半導體芯聞昨日發布的《UCIe 2.0規范，正式發布》。我們也摘譯如下：

UCIe 2.0，發布

UCIe聯盟日前宣布發布其 2.0 規范。UCIe 2.0 規范增加了對標準化系統架構的支持，以實現可管理性，并全面解決了跨多個chiplets的 SIP 生命周期（從分類到現場管理）的可測試性、可管理性和調試 (DFx) 設計挑戰。可選的可管理性功能和 UCIe DFx Architecture (UDA) 的引入，包括每個芯片內的管理結構，用于測試、遙測和調試功能，允許通過靈活統一的 SIP 管理和 DFx 操作方法實現與供應商無關的芯片互操作性。

此外，2.0 規范支持 3D 封裝，與 2D 和 2.5D 架構相比，可提供更高的帶寬密度和更高的功率效率。UCIe-3D 針對混合鍵合進行了優化，凸塊間距可適用于大至 10-25 微米、小至 1 微米或更小的凸塊間距，從而提供靈活性和可擴展性。

另一個功能是針對互操作性和合規性測試優化的封裝設計。合規性測試的目標是根據已知良好的參考 UCIe 實現來Device Under Test (DUT) 的主頻帶支持功能。UCIe 2.0 為物理、適配器和協議合規性測試建立了初始框架。

UCIe 聯盟總裁兼三星電子公司副總裁 Cheolmin Park 表示：“UCIe 聯盟支持多種芯片，以滿足快速變化的半導體行業的需求。UCIe 2.0 規范在之前的版本基礎上開發了全面的解決方案堆棧，并鼓勵芯片解決方案之間的互操作性。這又是聯盟致力于蓬勃發展的開放芯片生態系統的又一例證?！?

UCIe 2.0 規范的亮點：

• 全面支持具有多個chiplets的任何系統級封裝 (SiP) 結構的可管理性、調試和測試。

• 支持3D封裝，顯著提升帶寬密度和功率效率。

• 改進的系統級解決方案，其可管理性被定義為chiplet堆棧的一部分。

• 針對互操作性和合規性測試優化的封裝設計。

• 完全向后兼容 UCIe 1.1 和 UCIe 1.0。

與此同時，我們也帶來了UCIe聯盟同步發布的UCIe 2.0白皮書，以饗讀者。

以下為白皮書正文：

UCIe 2.0 規范：持續創新，

推動開放 Chiplet 生態系統

Universal Chiplet Interconnect Express  (UCIe) 是一種開放的行業標準互連，可在 Chiplet 之間提供高帶寬、低延遲、節能且經濟高效的封裝內連接。它滿足了整個計算領域（涵蓋云、邊緣、企業、5G、汽車、高性能計算和手持設備）對計算、內存、存儲和連接的預計不斷增長的需求。UCIe 能夠封裝來自各種來源的die，包括不同的代工廠、設計和封裝技術。

UCIe 2.0 規范涉及兩個廣泛的領域，以推動蓬勃發展的開放 Chiplet 生態系統。第一個規范以整體方式解決了任何具有多個 Chiplet 的系統級封裝 (SiP) 結構中出現的可管理性、調試和測試挑戰。該解決方案超越了 UCIe 接口，使用 UCIe 增強功能，以完全向后兼容的方式進行擴展；第二個領域涉及使用混合鍵合互連等技術（我們將其稱為 UCIe-3D）的間距非常細（9 μm 到大約 1 μm，甚至更低）的垂直集成芯片。

一、在整個芯片生命周期中解決 SiP 級別的可管理性、調試和測試挑戰

可測試性、可管理性和調試是需要持續創新的三個主要方面。UCIe 1.0 和 1.1 規范有幾種機制來處理互連級別的可管理性和測試/調試/遙測（統稱為 DFx）設計的各個方面。示例包括通道裕度（lane margining）、合規性測試、故障報告、邊帶訪問（sideband access）等。然而，在芯片和 SiP 級別仍有許多具有挑戰性的問題必須解決，才能實現開放、即插即用的基于chiplet的生態系統的愿景。

UCIe 聯盟正在全面解決這些挑戰，超越接口級別，解決從die分類、封裝/鍵合到現場級別的挑戰——這涵蓋整個硅片生命周期，這些增強功能將使我們的成員能夠應用這些學習成果并改進上游。

在本文中，我們提供了實現廣泛的、即插即用的基于小芯片的生態系統所需克服的挑戰的示例。

在分類芯片測試期間，雖然我們可以探測凸塊，但無法對微凸塊進行探測；尤其是當我們轉向 25μ 凸塊間距時。因此，我們必須創新，使用其他凸塊。同樣，我們應該能夠在現場無縫管理維修或固件升級。

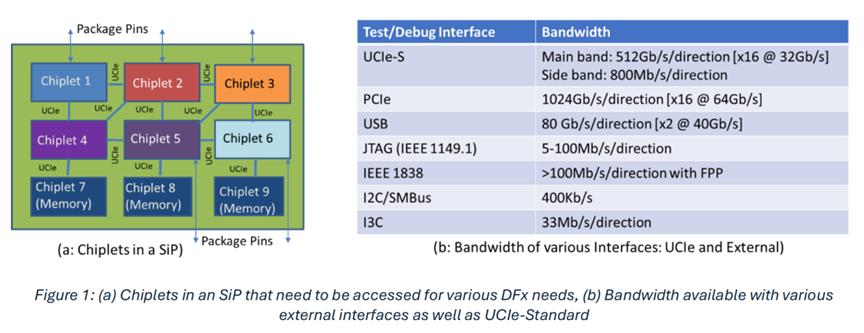

對于在封裝級別可控性和可觀察性有限的Chiplet，調試提出了獨特的挑戰（例如，無法在封裝內插入邏輯分析儀或示波器）。行業應如何處理 SiP 中芯片的可管理性？最重要的是，我們如何安全地解決這些問題？一些chiplets可能無法從封裝引腳直接訪問（見圖 1a），這一事實使這些問題變得更加困難。我們還需要處理各種帶寬需求。例如，不同的chiplets對掃描鏈、調試、可管理性等所需的帶寬范圍不同。

我們對 UCIe 2.0 規范的方法是定義一個通用基礎設施，該基礎設施可在使用現有 IP 構建塊（building blocks ）以及封裝級別的外部接口的同時解決所有已確定的挑戰。我們認為這些功能是互補的，我們的方法適用于現有 IP（甚至非 UCIe IP），并對 UCIe PHY 進行了增強。我們還使用外部封裝引腳來訪問芯片集，以通過規范中定義的橋接機制進行管理、調試或測試。這些接口和 IP 必須與封裝上的 UCIe 2.0 鏈路無縫協作，以提供所需的外部和內部訪問。圖 1b 列出了不同接口可用的帶寬，為 SiP 設計人員提供了多種選擇。

在 UCIe 2.0 規范中，可管理性是可選的。支持的機制包括發現chiplet集及其配置；初始化芯片集結構（initialization of chiplet structures）和參數（即串行 EEPROM 替換）；固件下載；電源和熱管理；錯誤報告；遙測；檢索日志和崩潰轉儲信息；測試和調試；啟動和報告自檢狀態；以及芯片安全的各個方面。這些機制利用現有的適用行業標準，并且與chiplets上的底層協議無關。這些機制旨在跨來自不同供應商的chiplet工作，并支持特定于供應商的擴展。這些功能是可發現和可配置的，允許在 SiP 之間快速部署通用固件庫。UCIe 可管理性所需的核心功能可以通過硬件和/或固件實現，從而提高靈活性。

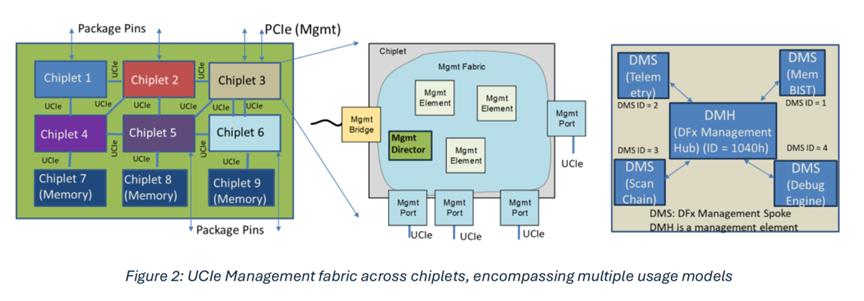

UCIe 2.0 可管理性基線架構（manageability baseline architecture，如圖 2）定義了一種橋接功能，用于連接到外部接口（例如 SMBus 或 PCIe），從而實現封裝外連接。每個chiplet組中的管理結構由多個管理元素組成，其中一個元素充當管理主管，負責發現、配置和協調 SiP 的整體管理，并充當可管理性信任根。

UCIe 管理傳輸被定義為一種獨立于媒體（media-independent）的協議，用于芯片組中管理實體之間以及 SiP 中芯片組之間的通信。安全機制被定義為根據功能提供所需的保護級別。定義了兩種管理鏈路封裝機制，以使用邊帶和主帶傳輸 UCIe 管理傳輸數據包。UCIe 定義了最多八個獨立的虛擬通道來提供服務質量，每個通道都具有有序或無序語義。數據包基于信用（credits）進行交換，信用最初是在鏈路訓練期間協商的。

UCIe DFx 架構 (UDA：UCIe DFx architecture) 包含測試、遙測和調試，并通過管理結構進行覆蓋。UDA 基于每個chiplet內的 Hub-Spoke 模型（圖 2）。每個chiplet都支持一個 DFx 管理中心 (DMH：DFx Management Hub )，這是一個管理元素，可充當訪問芯片內測試、調試和遙測功能的網關。DMH 允許發現這些功能，并將與這些功能相關的管理傳輸數據包路由到各種連接的 DFx 管理“輻條”(DMS：DFx Management “Spokes” )。輻條（Spokes）是實現給定測試、調試或遙測功能的實體。一些示例包括掃描控制器、MEM BIST、SoC（片上系統）結構調試、跟蹤協議引擎、核心調試、遙測等。

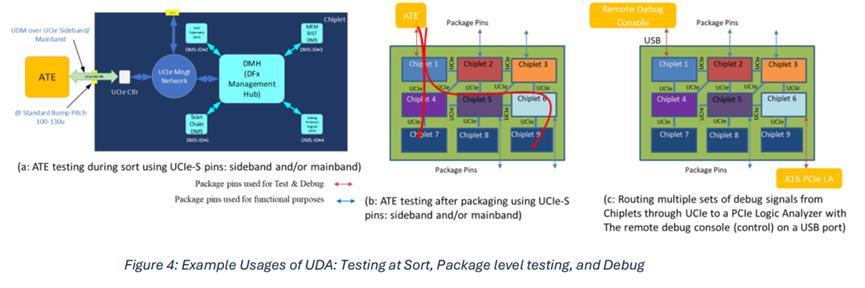

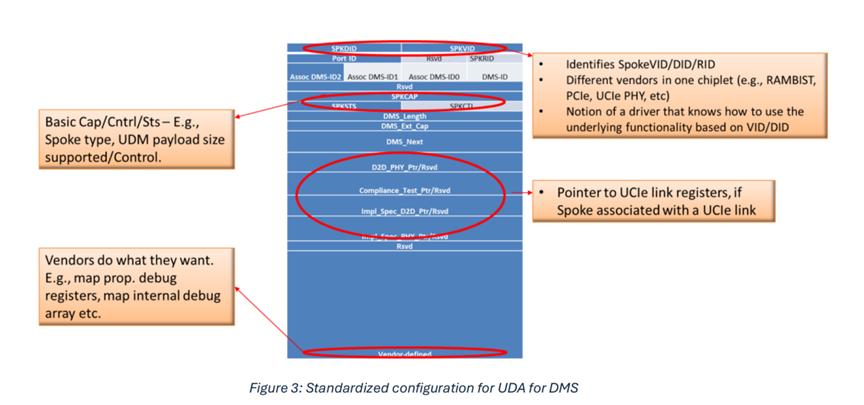

架構配置寄存器（圖 3）在現有寄存器之上具有 UCIe-wrapper，為軟件提供了一個通用框架。對于系統級使用，可以根據 Spoke 的（UCIe 聯盟分配的）供應商 ID (VID) 和（供應商分配的）Device ID (DID) 加載特定于供應商的驅動程序以支持每個獨特的功能。UDA 的管理數據包可以作為內存訪問協議數據包（例如，用于發現chiplet中的 DMH/DMS）和/或以供應商定義的 UCIe DFx 消息格式（例如，用于通過chiplet將調試信號發送到 PCIe 等封裝引腳，以便使用邏輯分析儀進行觀察）發送。圖 4 演示了其他使用模型。

雖然管理數據包可以在現有 UCIe 端口上進行時分復用，但 UCIe 2.0 還提供了添加專用 UCIe-S 端口以實現可管理性和 UDA 功能的額外功能。這些端口可以是簡單的邊帶（sideband），以 4 個凸塊或半寬 (x8) 提供 800 Mb/s/方向，或更高，UCIe-S 以 32 GT/s 的速度為每個 x8 提供 256 Gb/s/方向。

二、垂直集成芯片組可顯著提高功率性能，并采用 UCIe-3D

UCIe 聯盟于 2022 年 3 月成立，我們發布了定義明確的 UCIe 1.0 規范，解決了平面連接（2D 和 2.5D）問題。我們認識到垂直集成的重要性，并表示我們打算研究 3D 芯片組。UCIe 2.0 規范通過完全定義的規范（涵蓋平面和垂直連接）兌現了這一承諾。

十多年來，隨著封裝內存和計算的商業化，提供垂直連接的 3D 互連芯片組的技術取得了顯著進步，證實了需求的存在?，F在是時候通過一系列選項來標準化接口，以滿足生態系統中的各種需求。

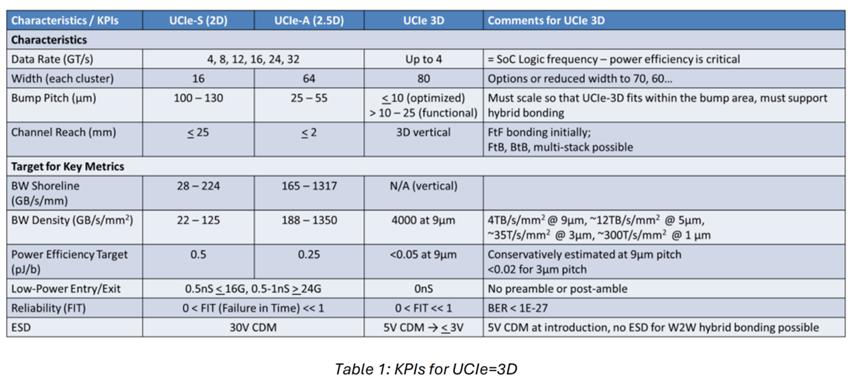

3D 封裝技術（例如混合鍵合 (HB：Hybrid Bonding)）的最新趨勢是大幅縮Chiplet之間的凸塊間距。UCIe-3D 的目標是將凸塊間距從 9 μm 縮小到 1 μm，甚至可能更低。3D 互連將Chiplet之間的距離縮小到幾乎為 0。因此，互操作性需要限制在相同的凸塊間距內。雖然這不是一種廣泛的即插即用（即，凸塊間距為 1 μm 的芯片只能與凸塊間距為 1 μm 的另一個chiplet混合鍵合，而不能與凸塊間距為 9 μm 的chiplet混合鍵合），但關鍵性能指標 (KPI：key performance indicator) 的改進（例如帶寬密度、功率效率等）是巨大的。如表 1 所示。

UCIe-3D 的第一大優勢是帶寬密度增加。這是雙重優勢。首先，減小的凸塊間距（從 9 μm 降至 1μm 以下）意味著給定面積的導線數量與平方成反比；例如，將 2.5D 的 25 μm 與 3D 的 5 μm 進行比較，可得出相同面積的導線數量增加 25 倍；其次是面積本身。與 UCIe 2D/2.5D 相比，UCIe-3D 具有真實連接與海岸線消耗的優勢。這意味著外圍 PHY 上不會浪費任何面積，并且整個芯片組都可用于 3D 連接。

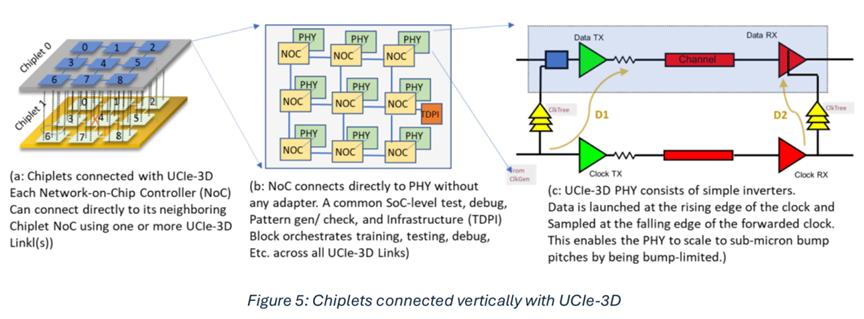

圖 5 顯示了使用 UCIe-3D 連接的兩個Chiplet組和九個片上網絡控制器 (NOC)。要獲得凸塊間距縮放的好處，必須保持相關電路簡單，限制凸塊。隨著帶寬密度的增加，無需驅動更高的頻率。如表 1 所示，即使在 4 GT/s 頻率下，帶寬密度也比 32 GT/s 的 UCIe 2.5D 提高了幾個數量級（例如，凸塊間距為 1 μm 的 UCIe-3D 為 300 TB/s/mm2，而凸塊間距為 25 μm 的 UCIe-2.5D 為 1.35 TB/s/mm2）。為了適應減小的凸塊間距，我們通過選擇適當的誤碼率 (BER：bit error rate ) 消除了對 (反) 序列化、CRC、重放等的需求（如表 1 所示）。同樣，ESD 保護電路必須先降低至 5V CDM，并從 3 μm 開始逐漸消除。

UCIe-3D 的第二個主要優勢是功耗更低。隨著距離減?。▇0），相關的電寄生效應也隨之減小。隨著 SoC 頻率（<= 4 GT/s），電路變得簡單 - 由簡單的逆變器組成。再加上頻率降低，功耗甚至更低（至少低一個數量級）。

4、結論

UCIe 技術發展勢頭強勁！自 UCIe 聯盟成立以來，UCIe 聯盟成員已宣布了產品開發，并提供了基于 UCIe 1.0 和 1.1 規范的可操作硅片演示。我們正處于與其他成功標準（包括 PCIe、CXL 和 USB）類似的數十年歷程的早期階段。隨著技術的普及，我們的成員致力于對未來規范進行必要的改進；

UCIe 2.0 是我們承諾的體現?？晒芾硇院?DFx 增強功能表明我們不斷致力于改進現有方法，而 UCIe-3D 則表明我們愿意接受必要的挑戰，以實現能效性能的指數級改進。

最后，我想描繪一個系統級封裝的愿景，其中使用現有的 UCIe-2.5D 和 UCIe-2D 平面互連連接多個 UCIe-3D 芯片組堆棧，以及所有即將推出的增強功能。如今的芯片級封裝就像是小城市，其密度高于十年前的單片芯片，而后者可以比作小村莊。未來采用 UCIe-3D 的 SiP 將像一座摩天大樓林立的大都市，密度極高。計算和內存元件緊密封裝在一起的高密度意味著比特傳輸距離更短，從而實現卓越的性能和更低的功耗。換句話說，未來確實非常光明。

值得一提的的是，作為芯片行業的重要參與者，NVIDIA 硬件工程副總裁 Ashish Karandikar在評價UCIe新標準時候談到：“UCIe 2.0 規范的發布標志著基于芯片的系統設計發展的一個重要里程碑，它提供了一種初始化、管理和調試片上系統的標準化方法。作為 UCIe 聯盟的成員，NVIDIA 致力于推進該規范的各個方面，以幫助推動下一代計算系統的創新和性能。”
