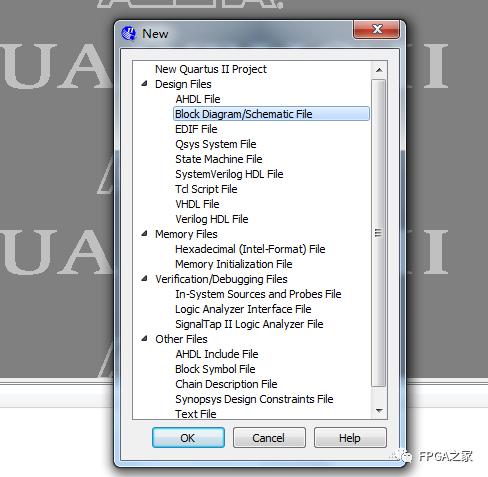

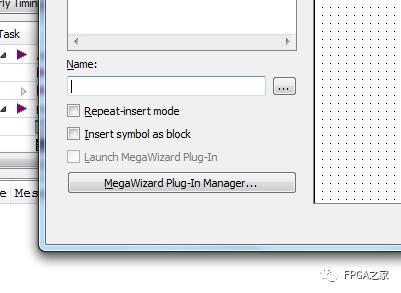

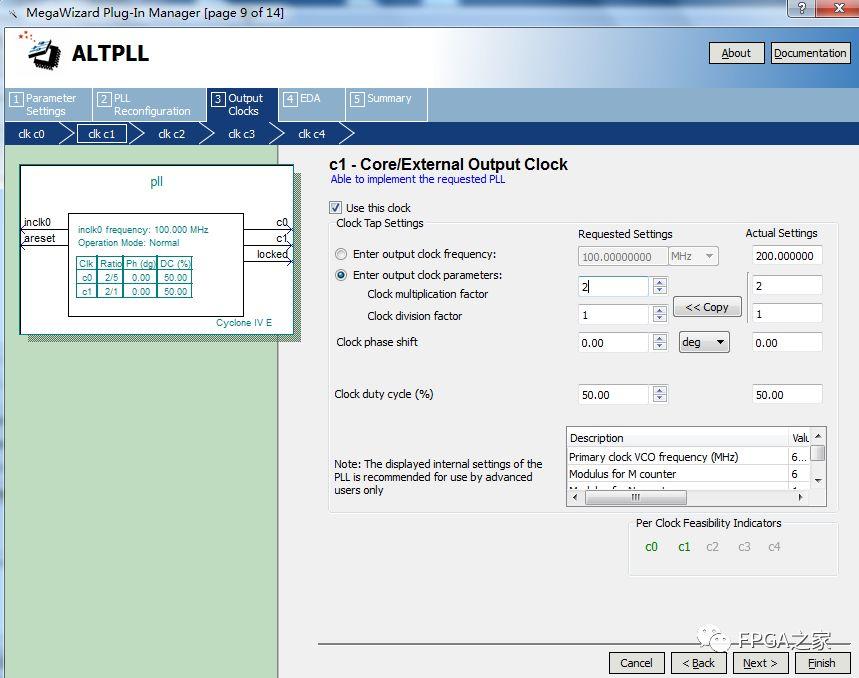

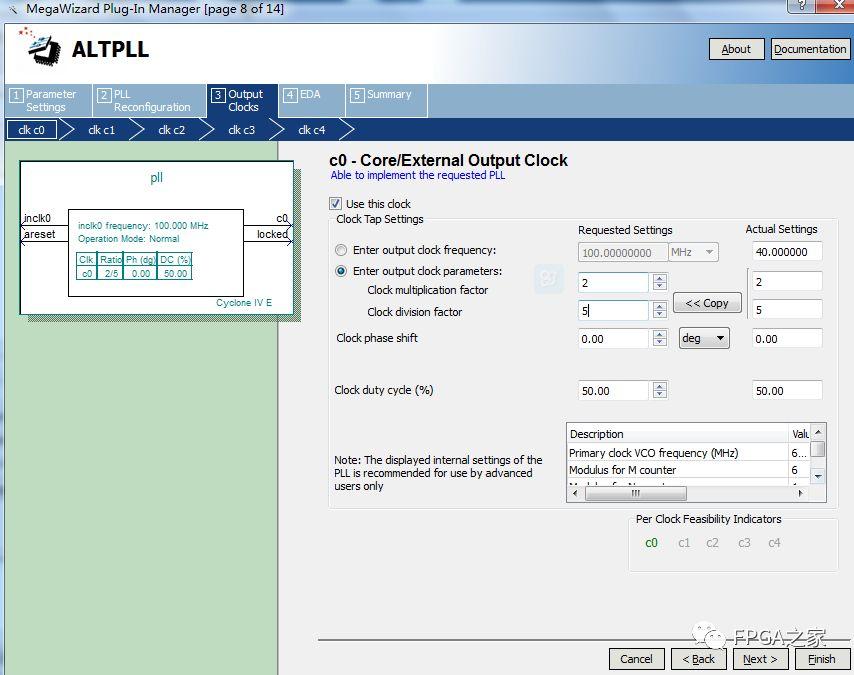

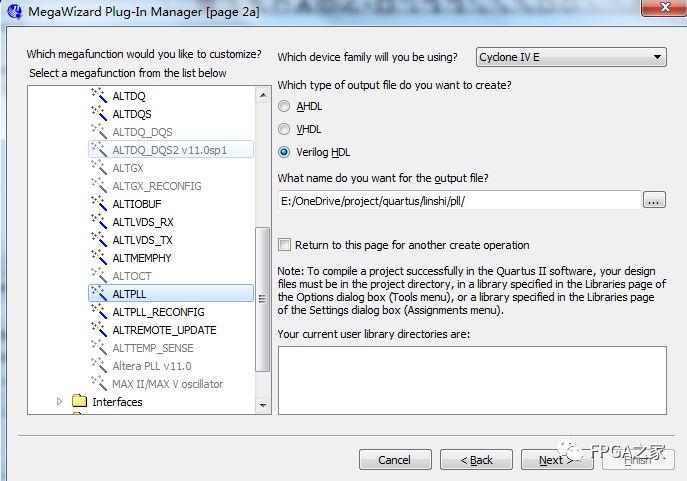

進入quartus，建立工程，新建圖形文件，導入pll模塊，設定pll相關參數。

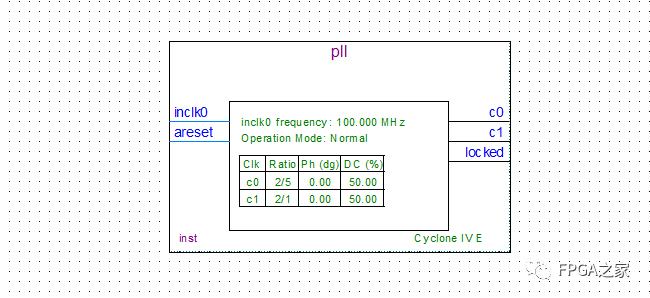

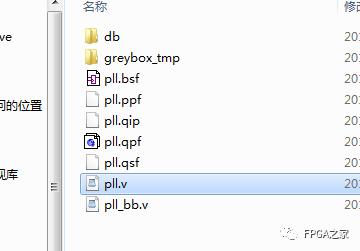

完成pll模塊的建立，并生成pll.v文件

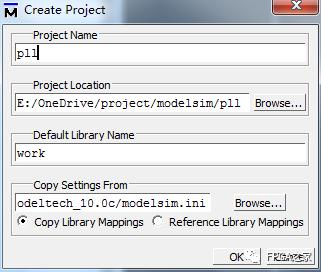

建立modesim工程

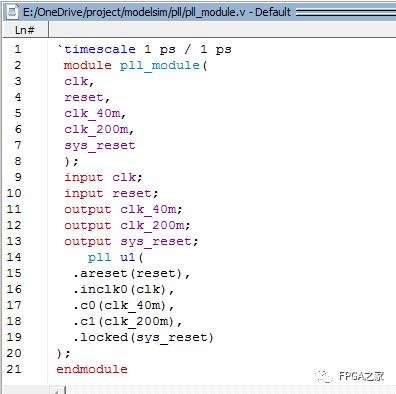

對pll模塊進行打包

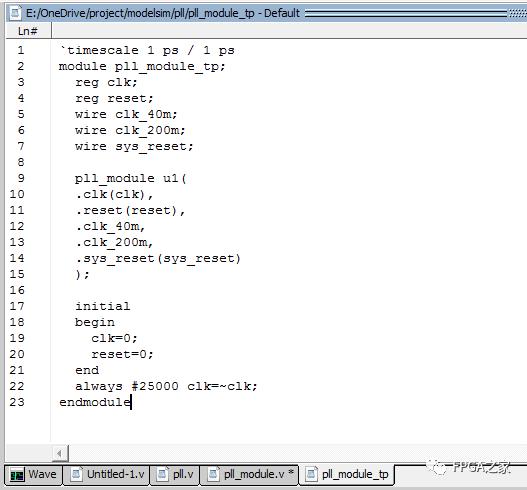

建立激勵文本pll_module_tp

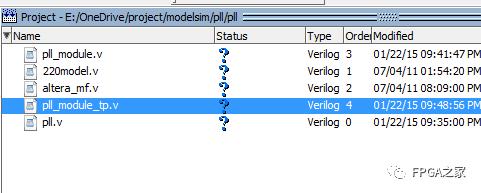

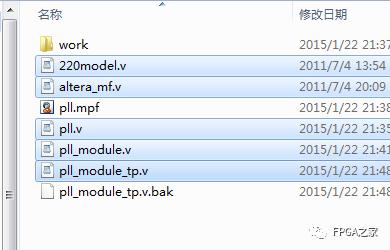

這樣，modesim工作目錄中除了pll.v, pll_module.v, pll_module_tp文件外，還需加入alter仿真庫文件（如果modesim軟件添加過alter庫，這不需要）

進行編譯

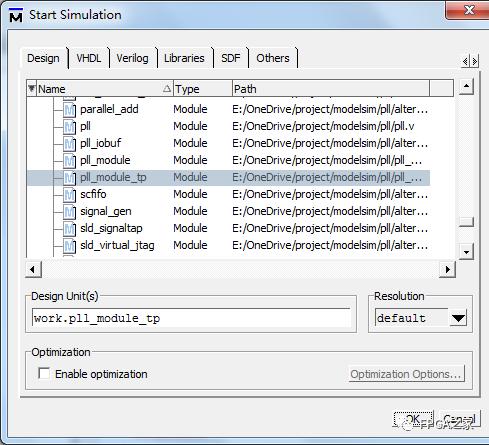

編譯完成后，simulation-start simulation，選中仿真文件（本例中需取消enable optimization，我也還不知道為什么）

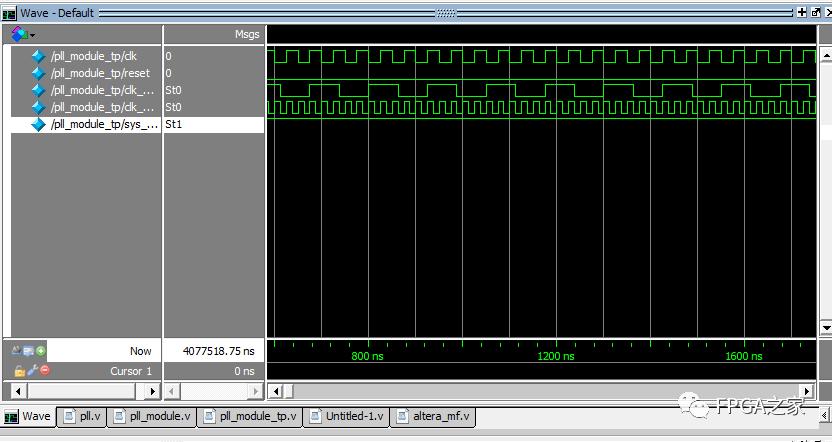

run 運行仿真
