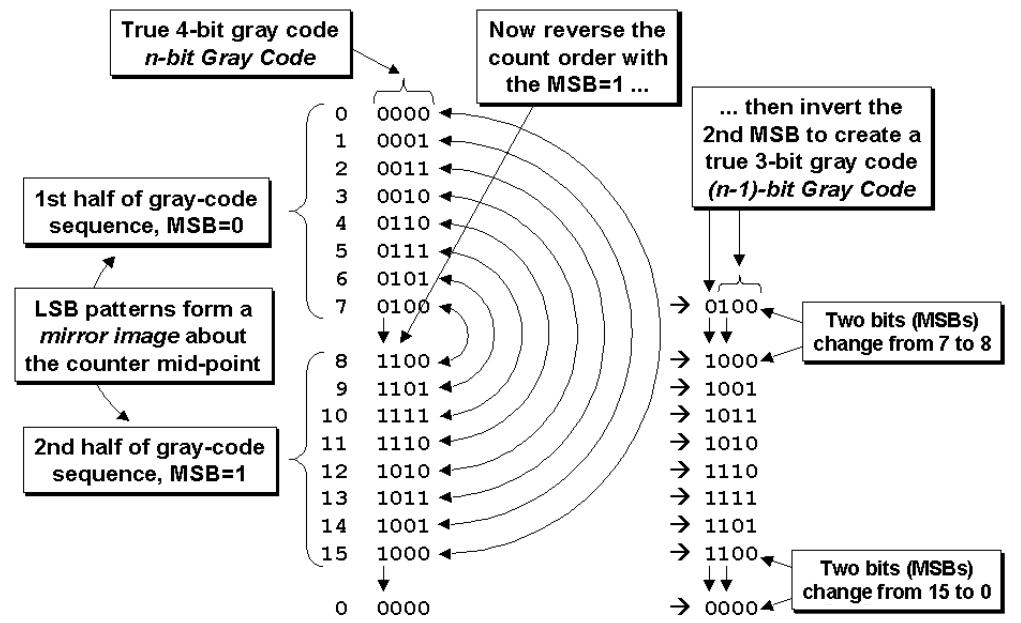

先觀察上圖，假定我們要設計的FIFO深度為8，那么指針寬度是4，因?yàn)閷挾葹?時無法區分空、滿。

空的判斷很好判斷，只要讀寫指針?biāo)形蝗恳恢?，則說明此時是空狀態。

滿的判斷復雜一點，假設采用同步FIFO的判斷方法----最高位不同，其他位一致。我們用實際的數值來看看是什么情況：當讀指針的值為0100，則說明此時讀指針指向最高的空間7，那么若是FIFO滿了，則寫指針應該是1100，那么1100對應的二進制是多少呢？是8。那么讀寫指針、一個指向7，另一個卻指向8，這是滿？顯然不是。

如果真的是滿的話，寫指針應該是多少？應該是15，也就是1000，此時寫指針是超過讀指針8，也就是一圈的。那么0100和1000有什么聯系？很顯然，高兩位相反，低位相同。這種規律的形成原因是我們之前提到的，格雷碼的變化都關于某個對稱軸對稱。

總結：

?  當最高位和次高位相同，其余位相同認為是讀空

?  當最高位和次高位不同，其余位相同認為是寫滿

5、空和滿的判斷是準確的嗎？

在第4點我們知道了----將讀指針同步到寫時鐘域來判斷滿；將寫指針同步到讀時鐘域來判斷空。既然是異步FIFO，那么讀寫時鐘域的信號是不一致的，其中一個的頻率快，另一個的頻率這慢。那么在兩次同步過程中，一定是一次慢時鐘采快時鐘和一次快時鐘采慢時鐘?？鞎r(shí)鐘采慢時鐘是不會有問題的，因?yàn)檫@符合采樣定理。但是慢時鐘采快時鐘則會有問題，因?yàn)椴蓸舆^程不符合采樣定理。

那么會造成什么問題？答案是漏采。某些數值可能會被漏掉。例如原本是連續的0--1--2---3的信號，從快時鐘同步到慢時鐘后，就變成了離散的0--3，其中的1、2被漏掉了。那么這樣一種現象會導致空、滿的判斷是準確的嗎？答案是不準確，但沒關系。

設想讀慢寫快與讀快寫慢兩種情況：

讀慢寫快：

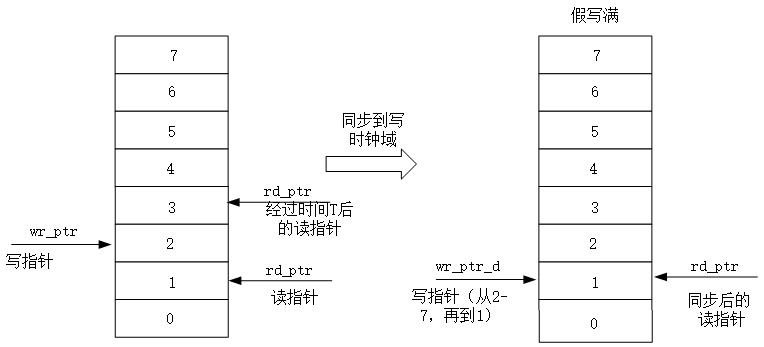

進行寫滿判斷的時候需要將讀指針同步到寫時鐘域，因?yàn)樽x慢寫快，所以不會有讀指針遺漏，同步消耗時鐘周期，所以同步后的讀指針滯后（小于等于）當前讀地址，所以可能寫滿會提前產生，并非真寫滿。

進行讀空判斷的時候需要將寫指針同步到讀指針 ，因?yàn)樽x慢寫快，所以當讀時鐘同步寫指針的時候，必然會漏掉一部分寫指針，我們不用關心那到底會漏掉哪些寫指針，我們?cè)诤醯氖锹┑舻闹羔槙?huì)對FIFO的讀空產生影響嗎？比如寫指針從0寫到10，期間讀時鐘域只同步捕捉到了3、5、8這三個寫指針而漏掉了其他指針。當同步到8這個寫指針時，真實的寫指針可能已經寫到10 ，相當于在讀時鐘域還沒來得及覺察的情況下，寫時鐘域可能寫了數據到FIFO去，這樣在判斷它是不是空的時候會出現不是真正空的情況，漏掉的指針也沒有對FIFO的邏輯操作產生影響。

讀快寫慢：

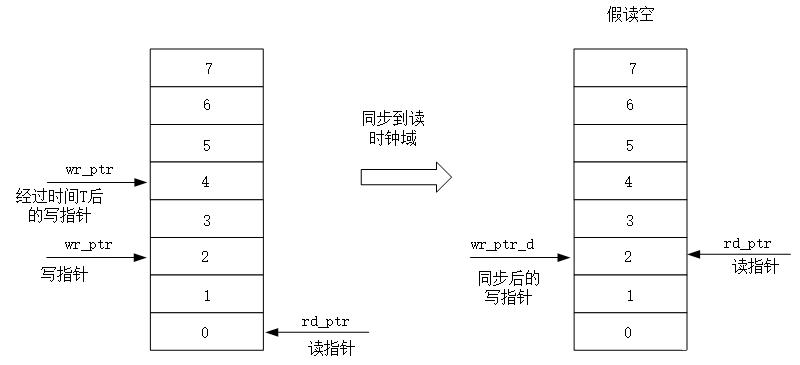

進行讀空判斷的時候需要將寫指針同步到讀指針 ，因?yàn)樽x快寫慢，所以不會有寫指針遺漏，同步消耗時鐘周期，所以同步后的寫指針滯后（小于等于）當前寫地址，所以可能讀空會提前產生，并非真讀空。

進行寫滿判斷的時候需要將讀指針同步到寫時鐘域，因?yàn)樽x快寫慢，所以當寫時鐘同步讀指針的時候，必然會漏掉一部分讀指針，我們不用關心那到底會漏掉哪些讀指針，我們?cè)诤醯氖锹┑舻闹羔槙?huì)對FIFO的寫滿產生影響嗎？比如讀指針從0讀到10，期間寫時鐘域只同步捕捉到了3、5、8這三個讀指針而漏掉了其他指針。當同步到8這個讀指針時，真實的讀指針可能已經讀到10 ，相當于在寫時鐘域還沒來得及覺察的情況下，讀時鐘域可能從FIFO讀了數據出來，這樣在判斷它是不是滿的時候會出現不是真正滿的情況，漏掉的指針也沒有對FIFO的邏輯操作產生影響。

現在我們會發現，所謂的空滿信號實際上是不準確的，在還沒有空、滿的時鐘就已經輸出了空滿信號，這樣的空滿信號一般稱為假空、假滿。假空、假滿信號本質上是一種保守設計，想象一下，一個深度為16的異步FIFO，在其寫入14個數據時，即輸出了寫滿（假滿）標志，這會對我們的設計造成影響嗎？會，會削弱我們的效率，我們實際使用的FIFO深度成了14，但是會使得我們的設計產生錯誤嗎？顯然不會。同樣的，在FIFO深度仍有2時即輸出了讀空（假空）標志，也不會使得我們的設計出錯，但是會降低效率，因?yàn)槲覀兪褂玫腇IFO深度又少了2。

6、既然有假滿、假空，那么有沒有真滿、真空？

還真有，但是沒意義。既然我們可以將讀指針同步到寫時鐘域來判斷假滿；將寫指針同步到讀時鐘域來判斷假空。那么對應地，可以讀指針同步到寫時鐘域來判斷空；將寫指針同步到讀時鐘域來判斷滿。

在寫時鐘域判斷空：

讀指針被同步過來的信號（同步后讀指針）是滯后于真實讀指針的信號，當同步后讀指針等于寫指針時，真實讀指針實際上早就等于寫指針了，也就是說此時的空一定是空，甚至已經空了一段時間了。這樣的空標志顯然是沒有使用意義的，因?yàn)闀?huì)造成對FIFO的過讀操作，你來來回回讀個空FIFO有什么意義呢？也就是說真空能實現，但是沒實際使用意義。

在讀時鐘域判斷滿：

寫指針被同步過來的信號（同步后寫指針）是滯后于真實寫指針的信號，但同步后寫指針超過讀指針一圈時，真實寫指針實際上早就超過讀指針一圈了，也就是說此時的滿一定是滿，甚至已經滿了一段時間了。這樣的滿標志顯然是沒有使用意義的，因?yàn)闀?huì)造成對FIFO的過寫操作，你來來回回寫個滿FIFO有什么意義呢？也就是說真滿也能實現，但是同樣沒實際使用意義。

7、非2次冪深度的FIFO如何設計？

在第1點關于格雷碼的性質中，我們闡述了：

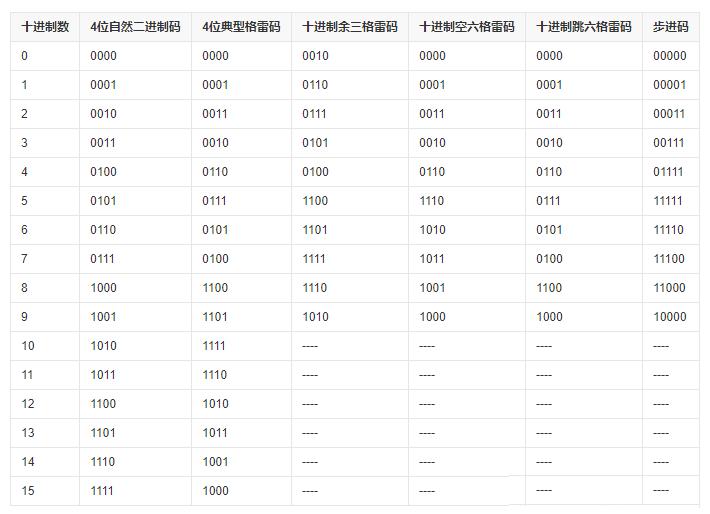

? 在一組數的編碼中，若任意兩個相鄰的代碼只有一位二進制數不同，則稱這種編碼為格雷碼

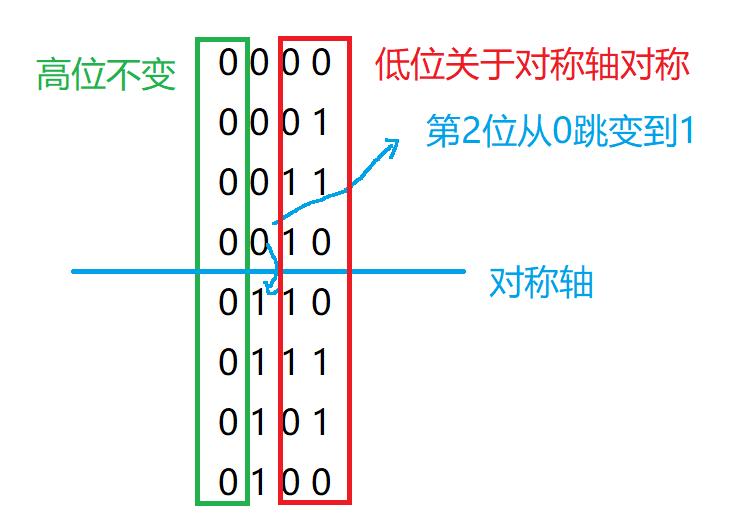

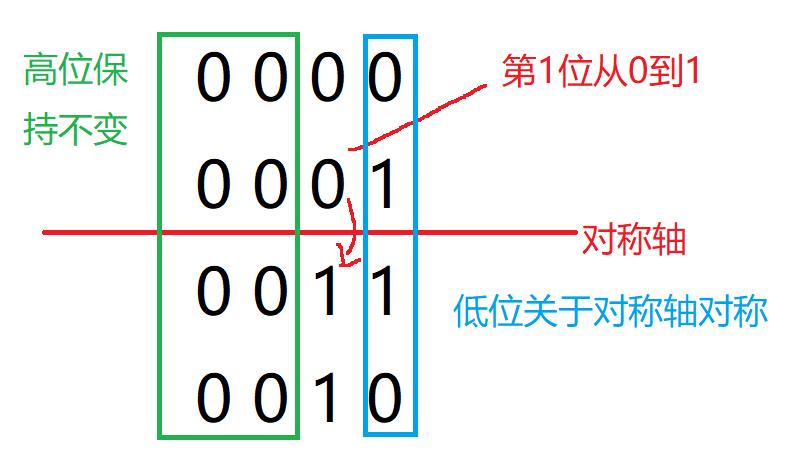

?  當?shù)贜位從0變到1的時候，之后的數的N-1位會關于前半段軸對稱，而比N位高的位是相同的。

由這兩點，我們發現格雷碼都可以關于某條對稱軸對稱。所以只有當FIFO深度為2的冪次方時，才能做到格雷碼繞一圈后，回到初始位置仍然只有1bit變化，如15（1000）----0（0000）。當FIFO深度不為2的冪次方時，顯然從最尾端跳轉到開頭端，變化的就不止一個bit了。比如FIFO深度為7，顯然，從13（1011）----0（0000），變化了可不止1bit。這樣的話在這一次跳變就失去了格雷碼存在的意義了，所以得想點其他辦法解決。

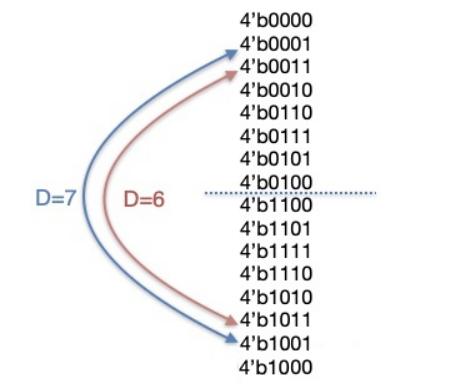

前面說過，格雷碼相鄰每位只變化1bit，而且關于中軸對稱的。那么我們可以這樣編碼：針對深度為7的FIFO，從1（0001）開始，一直到（14個數表示7深度，高位區分狀態）14（1001），1（0001）與14（1001）是關于中軸對稱的（高位為變化位），所以也只有1bit的跳變。同樣的如果深度為6的FIFO，就從2（0011）開始，到13（1011），同樣只跳變1bit。

空標志只用判斷讀、寫指針是否全部相等即可。但是滿標志就不能用“高兩位相反，其他位相同來判斷了”，需要找其他規律了。從這里可以看出，格雷碼作為一種無權碼，在比較和運算等方面不如有權碼二進制靈活。所以，咱要不還是轉回二進制再比較吧。

不管你設計FIFO用RAM還是直接調用IP也好，最終實現都是用的Block RAM資源，其生成的位寬肯定是2的冪次。所以啊，不用也是浪費啊。
